Greartisan37mm偏心电机专用安装固定支架

在小型传动机构、桌面级自动化执行单元、DIY创客设备以及小型消费类机电产品的装配环节中，电机安装支架的适配性直接决定了动力输出的稳定性与整机运行的振动水平，这款针对Greartisan 12V 50RPM 37mm规格偏心电机设计的专用支架，正是为解决该型号电机安装定位不准、运行晃动、同轴度偏差等实际工程问题开发的结构件。从实际应用场景来看，这类小规格减速偏心电机常被用于小型物料推送机构、桌面分拣装置的振动驱动单元、智能小型设备的动力输出端，还有不少跨境机电产品的配套组装场景，尤其是适配亚马逊渠道流通的同规格Greartisan电机，很多组装厂商在批量装配时经常遇到通用支架孔位不匹配、电机抱紧力度不足导致运行偏移的问题，这款支架的设计完全贴合该型号电机的外形轮廓，不需要额外做打孔、锉修等二次加工就能完成装配。

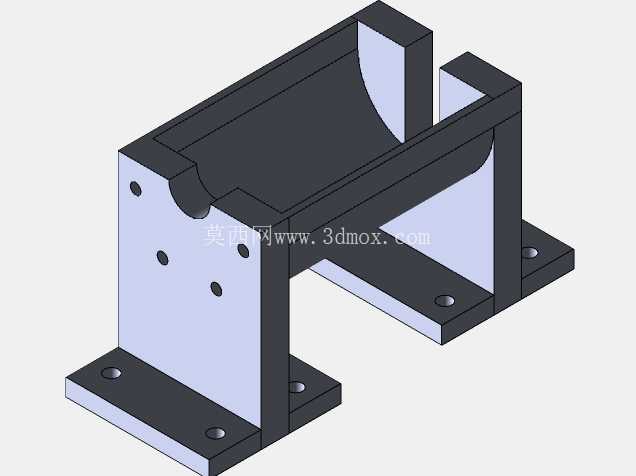

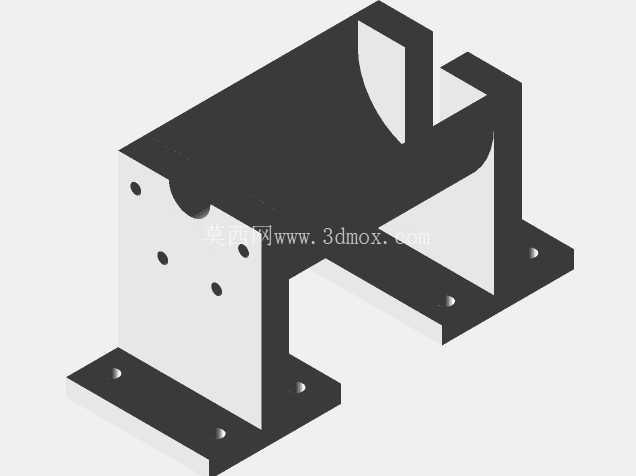

从结构设计思路来看，这款支架采用双侧立板加底部双侧安装翼的框架式结构，主体承托区域做了与37mm电机圆柱外径完全贴合的弧形承托面，区别于普通平板式支架仅靠端面螺丝固定的方式，弧形面可以包裹近半周的电机壳体，当电机输出偏心扭矩产生周期性径向振动时，弧形接触面可以均匀分散受力，避免局部应力集中导致的支架变形或者电机固定螺丝松脱。立板上预留的多个安装孔位，既可以从径向穿入螺丝抱紧电机壳体，也可以适配电机端盖上的固定孔做轴向锁止，双重固定的方式可以抵消偏心电机运转时产生的多方向振动力，不会出现长期运行后电机移位、输出轴与传动件对接偏差的问题。

从安装边界与尺寸适配来看，支架底部的两个安装翼向两侧水平延伸，每个翼板上预留两个沉头安装孔，孔位间距经过精准核算，既可以直接安装在标准铝型材框架的槽位上，也可以固定在亚克力板、钣金机架的预制孔位上，沉头孔设计可以让安装螺丝的头部完全没入支架平面，不会出现螺丝凸起干涉其他部件装配的问题。支架整体的内部净空尺寸完全匹配37mm直径的电机壳体，电机装入后，输出轴端的伸出长度预留了足够的空间安装偏心轮、联轴器或者传动齿轮，不会出现支架立板与输出端部件摩擦的情况；支架后侧的开口结构刚好避让电机的接线端与尾部凸起，电机接线可以直接从后侧引出，不需要额外弯折线材，避免长期运行中线材被支架磨破绝缘层的风险。

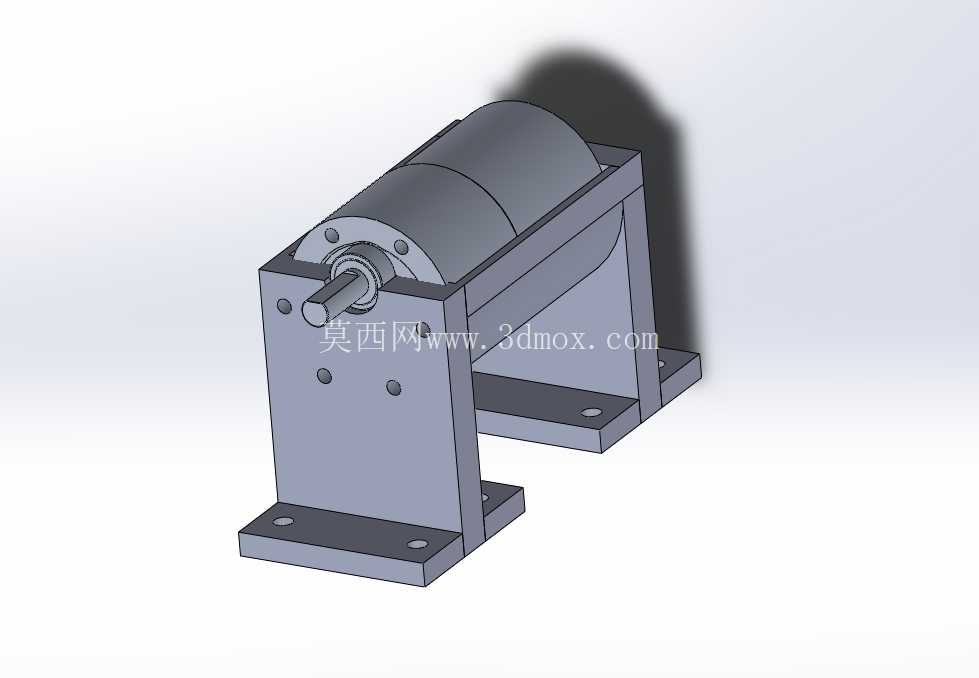

从实际使用的功能特性来看，这款支架的框架式结构在保证结构强度的前提下尽可能做了轻量化设计，不会给整机增加过多额外重量，双侧立板的厚度经过受力校核，在电机满负载输出50RPM转速的偏心振动力下，立板不会出现形变晃动，底部安装翼的受力点分布在四个角位，固定后整个支架的支撑稳定性远高于单侧固定的L型支架。在装配流程上，操作人员只需要先将电机从支架上方顺着弧形承托面放入，对准立板上的固定孔位锁上径向固定螺丝，再根据安装需求选择是否锁止电机端盖的轴向固定螺丝，最后通过底部四个沉头孔将支架固定在设备机架上即可，整个装配过程不需要做任何尺寸适配调整，相比通用支架可以节省至少三分之二的装配时间，尤其适合小批量设备组装的产线使用，能有效降低装配环节的人工调校成本。

不少工程人员在选用小型偏心电机支架时，经常会忽略偏心载荷带来的交变应力影响，选用厚度不足的平板支架或者单侧固定支架，往往运行一段时间后就会出现支架焊缝开裂、螺丝松脱、电机运转噪音变大的问题，这款支架的一体式结构设计没有额外的焊接拼接部位，整体受力均匀，弧形承托面与电机壳体的贴合度高，能有效吸收偏心运转时产生的振动，降低整机运行的噪音水平，同时也能避免振动传递到设备其他部件上，影响传感器等精密元件的正常工作。对于做小型机电产品开发、桌面自动化设备改造的结构设计人员来说，这款适配特定型号电机的专用支架，可以直接导入装配体中使用，不需要重新测绘电机外形做支架的二次建模，能有效缩短产品开发的周期，减少结构设计阶段的重复工作量。
