OpenMV摄像头PoE供电适配保护外壳

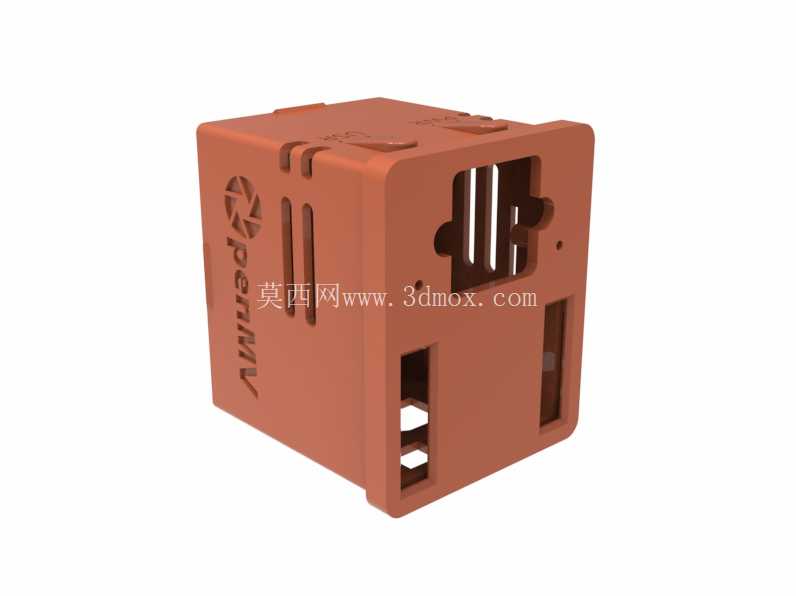

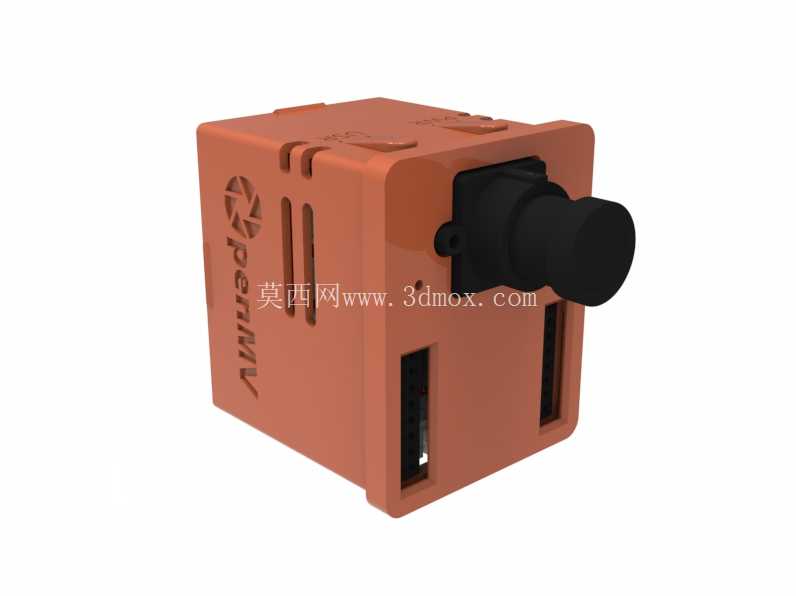

　　这款外壳是针对OpenMV Cam搭配PoE扩展板使用场景开发的防护结构，在机器视觉小型项目部署中，裸板状态的摄像头与扩展板容易受现场粉尘、磕碰、接线拉扯影响出现故障，一体化外壳能够将核心板与扩展板完全包覆，同时兼顾接口外露、操作便捷与安装固定的多重需求。从结构适配逻辑来看，外壳内腔做了精准的限位筋设计，装配时OpenMV Cam与PoE Shield叠放后可直接卡入内腔定位，不需要额外打胶或者螺丝固定板件，板载所有对外接口包括调试串口、USB接口、以太网接口位置都做了精准的开口避让，不会出现插接线时被壳体遮挡的问题，同时针对板载状态LED的位置，壳体上集成了一体式导光结构，不需要拆开外壳就能直观观察设备供电、运行的状态指示。

　　考虑到现场调试的操作需求，外壳在对应OpenMV Cam实体按键的位置做了薄型化的按压区域，不需要拆卸上盖就可以直接隔着壳体触发板载按键，完成复位、拍照等常规操作，避免了调试阶段反复拆壳的繁琐。供电冗余设计上，壳体在PoE扩展板下方预留了独立的电池仓空间，可以兼容常规的400mA小型锂电池安装，在PoE供电中断的场景下可以自动切换电池供电，避免视觉采集节点意外掉线，电池仓做了独立的卡扣式盖板，更换电池时不需要拆开主体壳体，不会影响摄像头本身的安装定位。

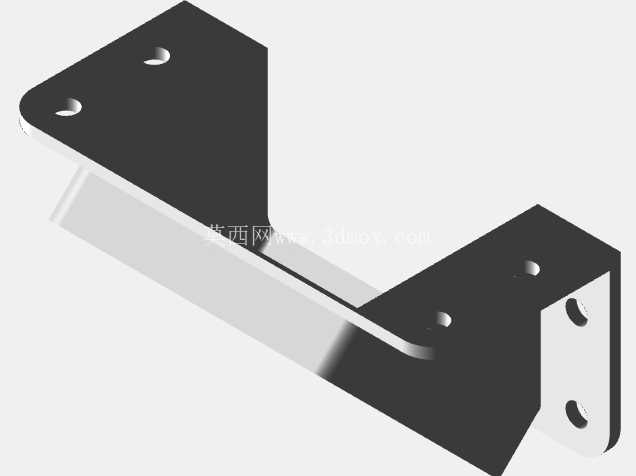

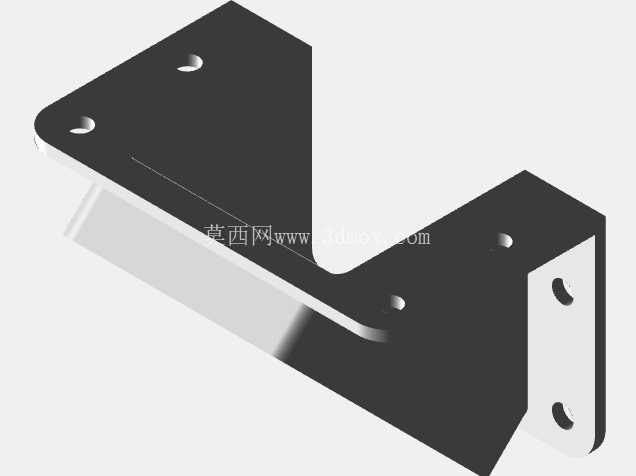

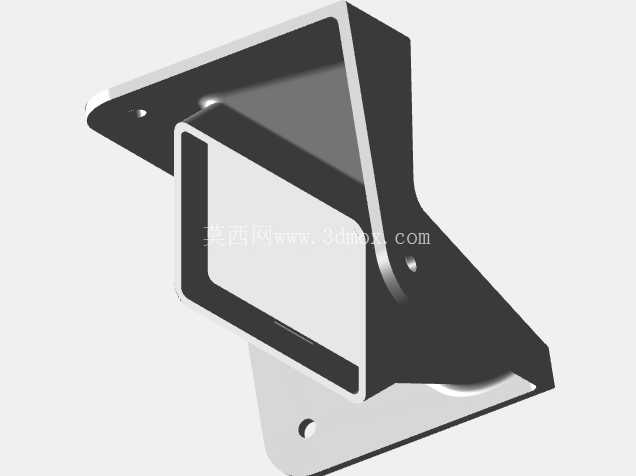

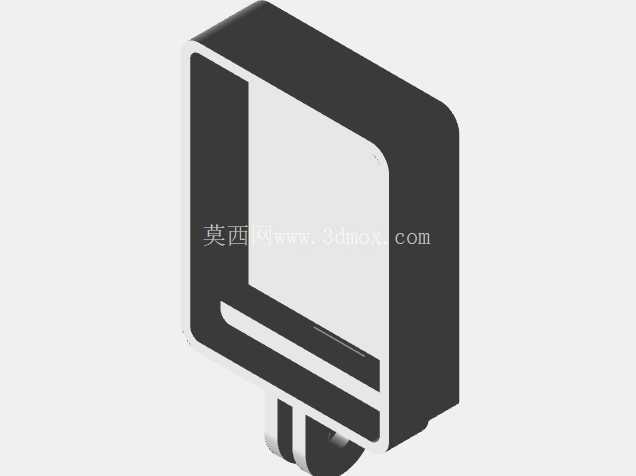

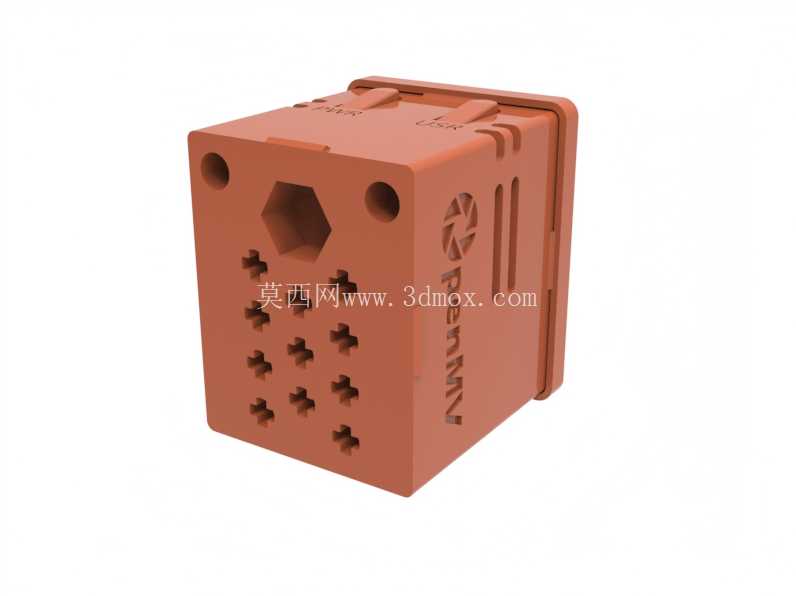

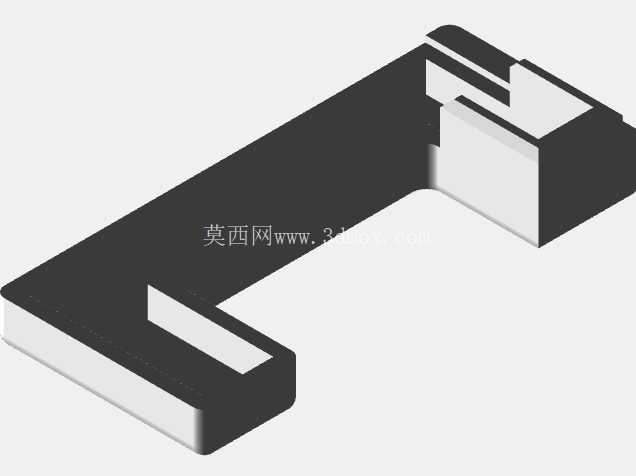

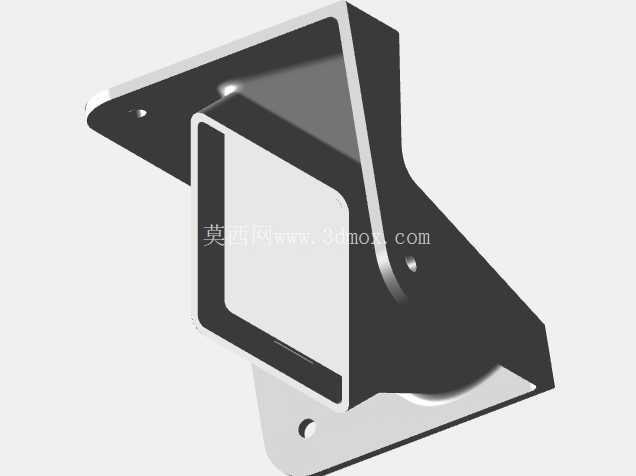

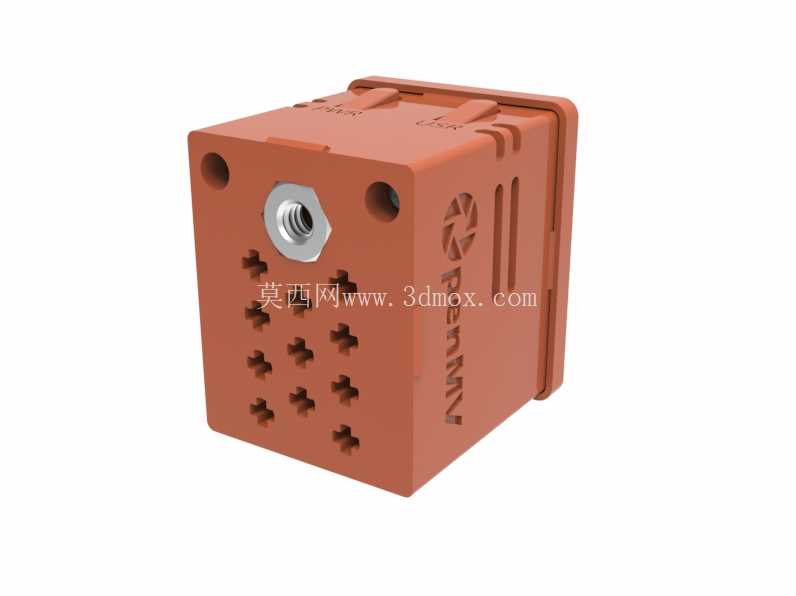

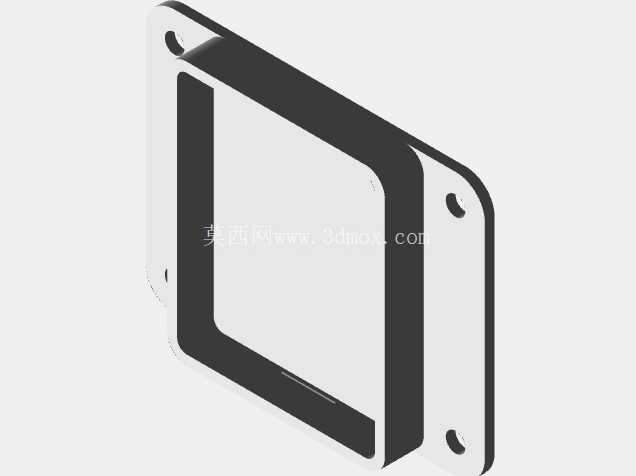

　　安装适配层面，这款外壳做了多场景的安装兼容设计，壳体侧面预留了卡扣式壁挂支架的安装位，适合在设备侧壁、机柜内部直接卡装固定；同时做了斜角壁挂的适配结构，可以满足特定角度的视觉采集需求；顶部集成了标准GoPro适配器接口，能够直接搭配通用的GoPro支架系配件，快速调整拍摄角度与安装位置。针对三脚架安装场景，壳体背面的安装位预留了1/4-20规格的六角螺母压入槽，装配时压入标准铜螺母就可以直接拧在常规三脚架的云台上，不需要额外做转接件；除此之外，壳体背面还预留了兼容乐高积木的安装孔位，在教学演示、原型验证场景下，可以直接搭配乐高结构件快速搭建验证平台，缩短原型搭建的周期。

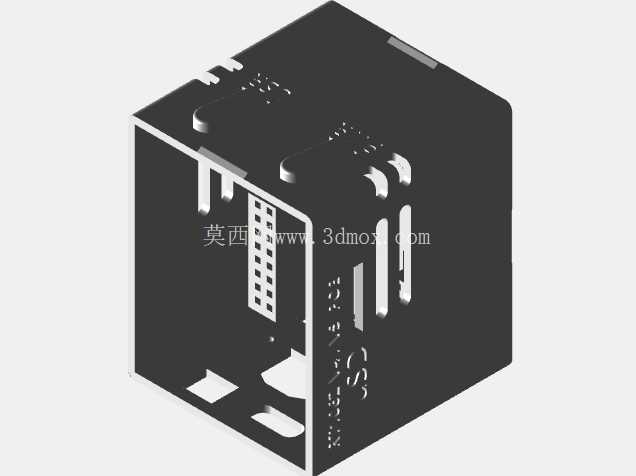

　　结构细节上，上盖与下壳采用卡扣式连接，不需要螺丝就可以完成扣合，装配效率高，同时壳体所有棱边都做了R1.5的圆角处理，避免3D打印后出现锐边划伤的问题，壳体壁厚统一设置为2mm，兼顾3D打印的成型效率与结构强度，打印完成后不需要额外做支撑拆除的后处理，所有安装孔位、接口开口的公差都控制在0.2mm以内，装配时不会出现卡滞或者间隙过大的问题。在实际工业现场部署中，这类小型视觉传感器常被用在流水线物料检测、设备状态监控、小型AGV视觉导航场景，外壳的防护等级可以满足常规室内工业场景的防尘需求，避免生产过程中的纤维、粉尘落到板卡上造成短路，同时壳体的橙色外观辨识度高，在设备维护时可以快速定位视觉节点位置，减少巡检的查找时间。针对PoE供电的使用场景，壳体在以太网接口位置做了略高于接口平面的凸台，网线插入后凸台可以承受一定的侧向拉扯力，避免现场布线时网线被拽动导致接口松脱或者板卡被扯动移位。壳体上的散热槽位置对应核心板的主控芯片与PoE供电模块的发热区域，在封闭防护的同时保证空气对流，避免长时间运行时积热导致设备工作不稳定。
