OpenMV相机三脚架1.6mmPCB安装固定座

在机器视觉项目的外场测试、固定点位图像采集场景中，OpenMV这类小型智能相机的安装固定一直是容易被忽略却直接影响采集稳定性的环节。常规的相机固定方案要么依赖双面胶临时粘贴，要么采用通用夹具夹持，不仅调整角度受限，在存在轻微振动的测试环境下还容易出现位移、偏转，直接导致采集的图像出现偏移、虚焦，影响后续视觉算法的识别精度。这款安装座正是针对1.6mm厚度规格的OpenMV Cam主板设计的专用转接固定件，核心作用是在相机与标准三脚架之间形成可靠的刚性连接，解决小型视觉模块的标准化安装问题。

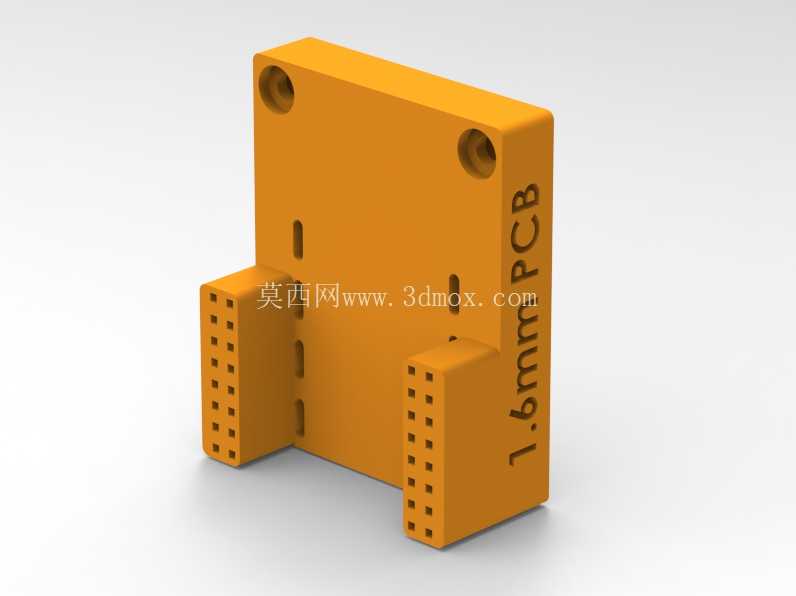

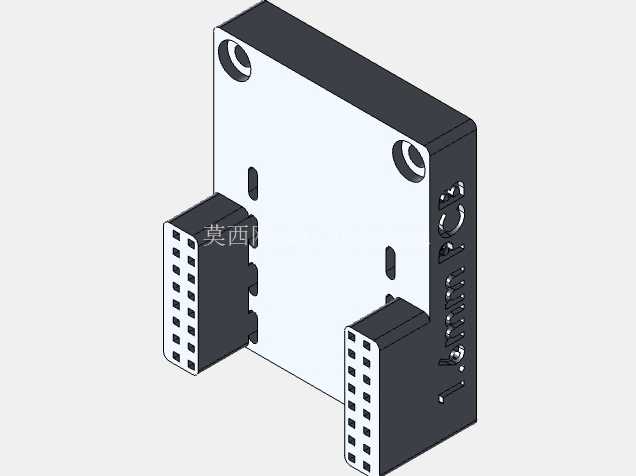

从结构设计逻辑来看，整个安装座采用一体化成型思路，主体为立式承载板结构，板身两侧向下延伸出带阵列定位孔的卡接臂，卡接臂的内间距严格匹配1.6mm厚OpenMV主板的安装宽度，阵列孔位对应主板两侧的标准安装孔位，既可以通过M2.5规格的12mm垫片配合螺丝完成主板与安装座的刚性锁附，也能在临时测试场景下配合双面胶、尼龙扎带完成快速固定，兼顾长期部署的可靠性和临时调试的便捷性。承载板上部预留两个沉头安装孔，用于锁附固定扩展板，不管是双1x8针脚的小型扩展板，还是全尺寸功能扩展板，都能通过这两个孔位完成叠层固定，避免扩展板与主板连接后出现针脚受力歪斜、接触不良的问题。

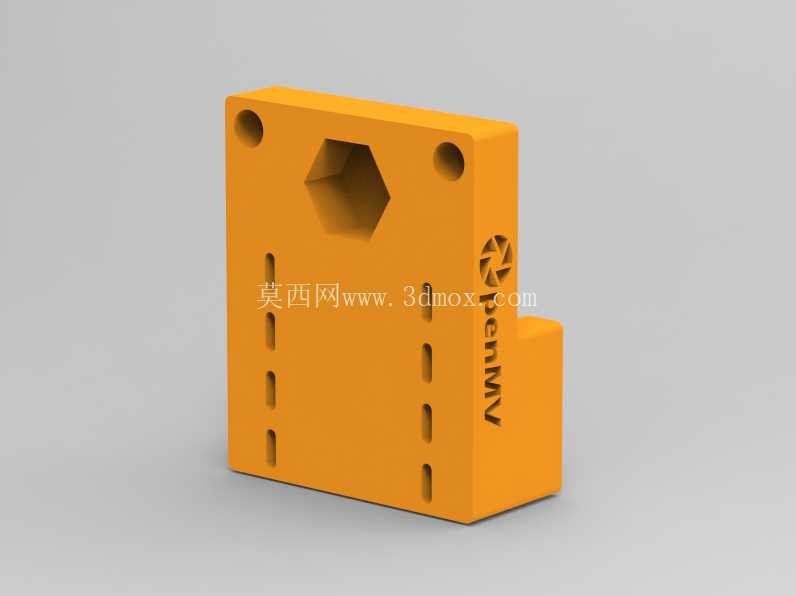

安装接口的设计完全适配摄影器材领域通用的1/4-20螺纹标准，安装座背面预留了六角螺母压入位，组装时将1/4-20规格的六角螺母压入该卡槽内，即可直接拧入任意标准三脚架的1/4-20螺丝接口，不需要额外加工转接螺纹，压入式的螺母设计也避免了塑料螺纹反复拆装后出现滑牙、连接松动的问题，能够承受多次拆装调整的使用需求。整个安装座的外形边界充分考虑了OpenMV主板及常用扩展板的尺寸余量，安装后不会遮挡主板上的镜头、USB接口、按键及排针接口，不需要拆卸安装座就能完成接线、插卡、按键操作等日常调试动作，卡接臂的高度也预留了足够的接线空间，不会挤压主板下方连接的数据线、杜邦线，避免线材弯折过度导致的接触不良。

在实际应用中，这款安装座可以适配绝大多数桌面三脚架、落地三脚架的安装接口，不管是实验室桌面的定点图像采集、产线边缘的视觉检测工位部署，还是外场测试时的临时点位架设，都能快速完成相机的固定与角度调整。相比通用的相机夹持夹具，这种针对特定主板厚度设计的专用安装座不存在夹持力过大压损PCB、夹持力不足打滑脱落的问题，安装后相机光轴与安装座基准面的相对位置固定，每次拆装后不需要重新校准光轴角度，能够大幅减少视觉项目部署时的调试工作量。结构上的加强筋设计在承载板与卡接臂的连接位置做了厚度补强，即使搭配重量稍大的长焦镜头或者全尺寸扩展板，也不会出现连接处形变、相机下垂的问题，保证长期使用的结构稳定性。
