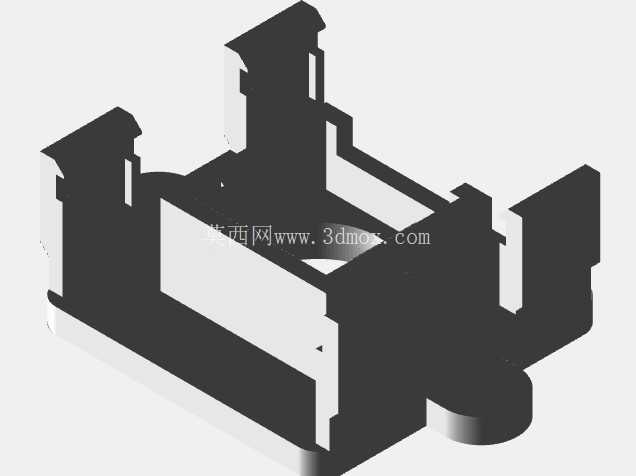

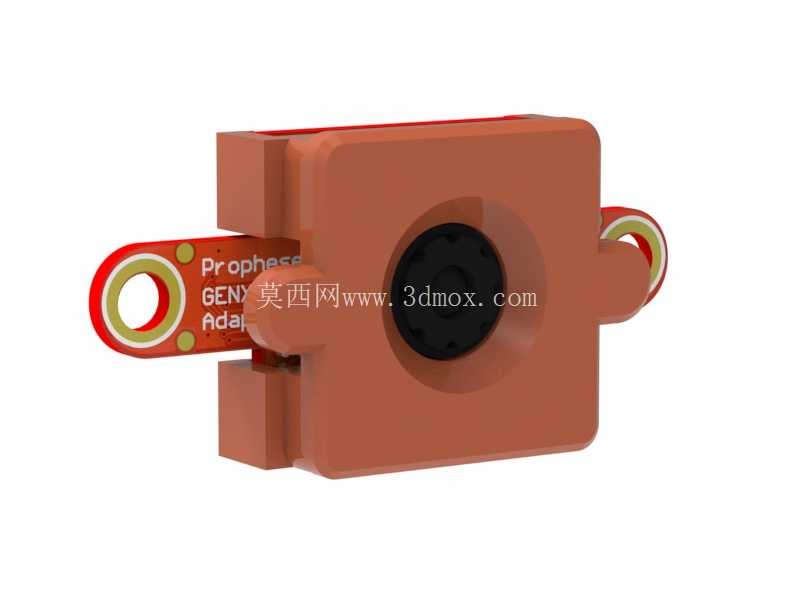

GENX320模块卡扣式3D打印防护外盖

在嵌入式视觉开发与小型传感模块的实际部署场景中，裸露的功能模块往往面临磕碰、积尘、外接排线拉扯松脱的问题，这款适配GENX320模块的防护外盖，正是针对OpenMV Cam配套3D打印外壳的安装边界做的定向结构设计。从实际使用场景来看，这类小型视觉传感模块常被部署在桌面级原型验证台、小型巡检机器人前端、教学实验实训台架上，日常调试过程中频繁的接线调整、模块位置挪动，很容易碰到模块上的镜头组件与侧边焊盘，没有防护的情况下轻则镜头沾污影响成像质量，重则焊盘受外力脱落导致模块报废，这款护盖的核心作用就是在不遮挡模块核心功能区域的前提下，给模块本体提供物理防护。

设计思路上没有采用常见的螺丝锁紧方案，而是选择了卡扣式快装结构，这是考虑到嵌入式开发过程中需要频繁拆装模块调整参数、更换镜头，螺丝固定需要额外工具，反复拆装还会出现滑牙问题，卡扣结构完全依靠塑料件本身的形变实现锁紧，安装时对准外壳卡槽稍用力按压即可到位，拆卸时用平口工具轻轻撬动卡扣解锁点就能取下护盖，全程不需要额外紧固件，也不会在外壳上留下多余的安装孔位破坏原有外壳的结构强度。护盖正面预留了精准的镜头避让孔，孔位尺寸刚好匹配GENX320模块的镜头外圈直径，安装后镜头前端与护盖外表面基本齐平，既不会因为孔位过小蹭到镜头镜片，也不会因为孔位过大留下缝隙让灰尘进入模块内部，孔位边缘做了0.2mm的倒角处理，避免安装时锐边刮花镜头外圈的镀膜层。

从安装边界来看，这款护盖的整体外形完全贴合OpenMV Cam配套3D打印外壳的模块安装位尺寸，护盖两侧的卡扣位置与外壳上的卡槽一一对应，安装后护盖与外壳表面贴合间隙控制在0.15mm以内，不会出现凸起剐蹭周边走线的情况。护盖两侧特意预留了排线避让缺口，刚好对应GENX320模块两侧的外接排线接口位置，缺口高度与排线插头厚度匹配，安装护盖后不会压到排线绝缘层，也不会因为护盖的挤压导致排线插头松脱。护盖的壁厚做了均匀化处理，整体壁厚保持2mm，既保证了足够的结构强度，日常磕碰不会出现开裂变形，也不会因为壁厚过大导致3D打印过程中出现翘曲变形，打印完成后不需要额外做打磨处理就能直接装配。

实际装配验证中，这款护盖安装后不会影响模块的正常散热，模块工作时产生的热量可以通过护盖与模块之间的微小间隙、两侧的排线缺口自然流通，不会因为加装护盖导致模块过热出现工作不稳定的情况。护盖的外表面做了平面化处理，没有多余的凸起结构，在多模块并排安装的场景下，相邻模块之间的间隙可以控制在3mm以内，有效节省安装空间，适合密集部署的多传感阵列场景。针对3D打印的工艺特性，护盖所有的转角位置都做了R0.5的圆角过渡，既避免了打印过程中锐角位置出现拉丝、缺料的问题，也能减少使用过程中锐边划伤操作人员的风险。卡扣的卡合量设计为0.8mm，这个尺寸刚好平衡了安装手感与锁紧牢固度，安装时不需要太大的按压力度，安装后受到正常的外力拉扯不会出现护盖脱落的情况，完全满足日常调试、移动部署的使用需求。
