可3D打印树莓派摄像头固定外壳支架

在嵌入式视觉检测、小型智能设备开发、桌面级实验装置搭建场景中，树莓派配套的500万像素摄像头往往需要可靠的固定结构，来保障成像角度稳定、避免排线拉扯损坏，同时兼顾安装空间的适配性，这款可3D打印的摄像头外壳支架正是针对这类需求设计的结构件。从实际使用场景来看，这类支架常应用在桌面AI识别实验装置、小型巡检机器人的视觉模组固定、3D打印机的工况监控位安装、学生科创项目的视觉模块搭载等场景，不需要开模定制，通过桌面级FDM3D打印机即可快速制作，适配小批量试制、个性化改装的需求，能有效解决裸摄像头模块安装定位难、排线易折损、镜头易被剐蹭的问题。

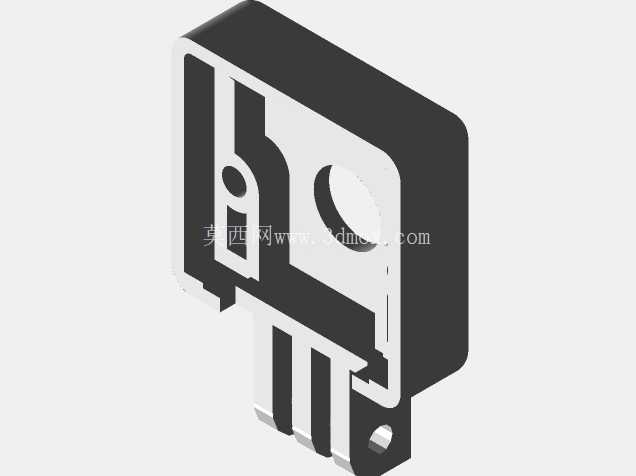

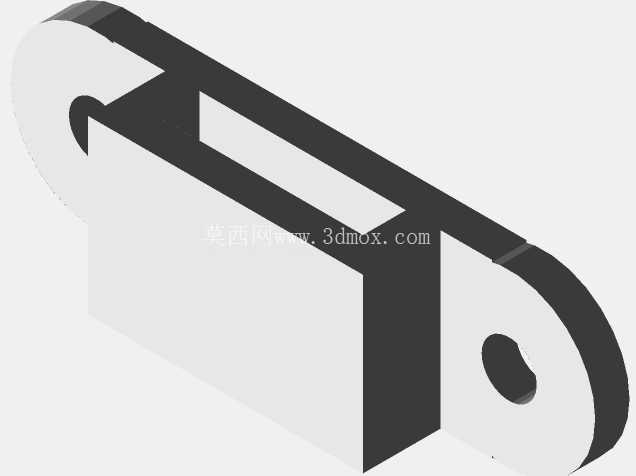

从功能特性上看，这款支架集成了摄像头外壳防护与安装固定的双重作用，结构上预留了精准的摄像头镜头避让位，镜头位置做了环形沉台设计，既可以保证镜头完全露出不被遮挡成像视野，又能在镜头周边形成一圈防护凸缘，避免安装或者使用过程中硬物直接触碰镜头表面造成刮花。支架下半部分设计了与树莓派板端接口位置匹配的排线避让槽，槽位的宽度刚好适配树莓派摄像头的FFC软排线走向，安装时排线可以顺着槽位规整排布，不会出现排线被外壳挤压弯折导致的接触不良、信号传输中断问题。支架侧面预留的圆形通孔是安装固定位，既可以配合M2规格的螺丝直接固定在树莓派主板对应的安装孔位上，也可以通过铜柱转接，固定在各类亚克力支架、铝型材框架、3D打印的设备机架上，适配不同的安装场景。

从设计思路来看，整个结构采用了一体化的设计逻辑，没有拆分多余的组装零件，打印完成后不需要额外的拼接、胶合工序，直接将摄像头模块嵌入支架对应的卡槽内即可完成组装，卡槽的内壁做了0.2mm的余量设计，既可以保证摄像头PCB板能够顺利卡入，又能通过卡槽的过盈配合实现摄像头模块的固定，不需要额外打胶或者螺丝固定，拆装十分方便。结构的壁厚设置为2mm，这个厚度对于PLA、ABS等常见的3D打印材料来说，既可以保证足够的结构强度，安装受力时不会出现脆裂变形，又不会因为壁厚过大导致打印时间过长、材料浪费。支架的边角位置全部做了R1.5的圆角过渡，一方面是避免3D打印过程中尖角位置出现翘边变形，提升打印成功率，另一方面也能避免安装调试过程中尖锐边角划伤操作人员、刮伤周边的线材。

从安装边界与尺寸适配来看，这款支架的整体外轮廓尺寸刚好匹配树莓派摄像头模块的PCB尺寸，安装后不会超出摄像头板的边缘太多，整体占用的安装空间极小，在空间紧凑的嵌入式设备内部也能顺利安装。镜头位置的沉台深度为1mm，安装后镜头表面刚好和沉台端面齐平，不会出现镜头突出过多容易被碰撞，或是沉台过深遮挡镜头边缘视野的问题。下方的排线槽深度为3mm，足够容纳双层折叠的FFC软排线，当安装空间需要调整排线走向时，也有足够的空间容纳排线的弯折余量。固定孔的位置公差控制在0.1mm以内，和标准树莓派主板的安装孔位完全对齐，不会出现安装时孔位错位需要二次扩孔的问题。在实际打印制作时，不需要添加支撑结构，整个支架的所有面都可以采用45度以内的打印角度摆放，悬空位置的长度都在3D打印可自支撑的范围内，能够有效减少打印后处理的工作量，拆除支撑造成的表面瑕疵问题也能完全避免，打印完成后只需要简单去除毛边即可投入使用。对于嵌入式开发人员、科创项目制作者来说，这类结构件不需要复杂的加工条件，就能快速获得适配性良好的摄像头固定方案，相比通用的摄像头支架，它的贴合度更高，占用空间更小，也能根据实际使用需求灵活调整安装位置，在各类小型智能设备的视觉模组搭建场景中都有很高的实用价值。
