油底壳搬运专用工业机器人夹爪设计

在汽车动力总成零部件的机加工、装配产线环节，油底壳这类薄壁冲压/铸铝件的上下料转运一直是工位自动化改造的常见痛点——这类工件外形轮廓不规则，自带多个安装凸台与密封面，传统通用吸盘抓取容易因工件表面曲率变化出现吸附失效，普通两指夹爪又容易夹伤薄壁壳体的边缘，甚至导致工件变形影响后续密封装配精度。这套针对油底壳搬运开发的机器人末端执行器，搭配六轴工业机器人本体，正是为了覆盖动力总成车间从压铸毛坯出料、机加工工位转序、总成装配上线全流程的油底壳转运需求设计。

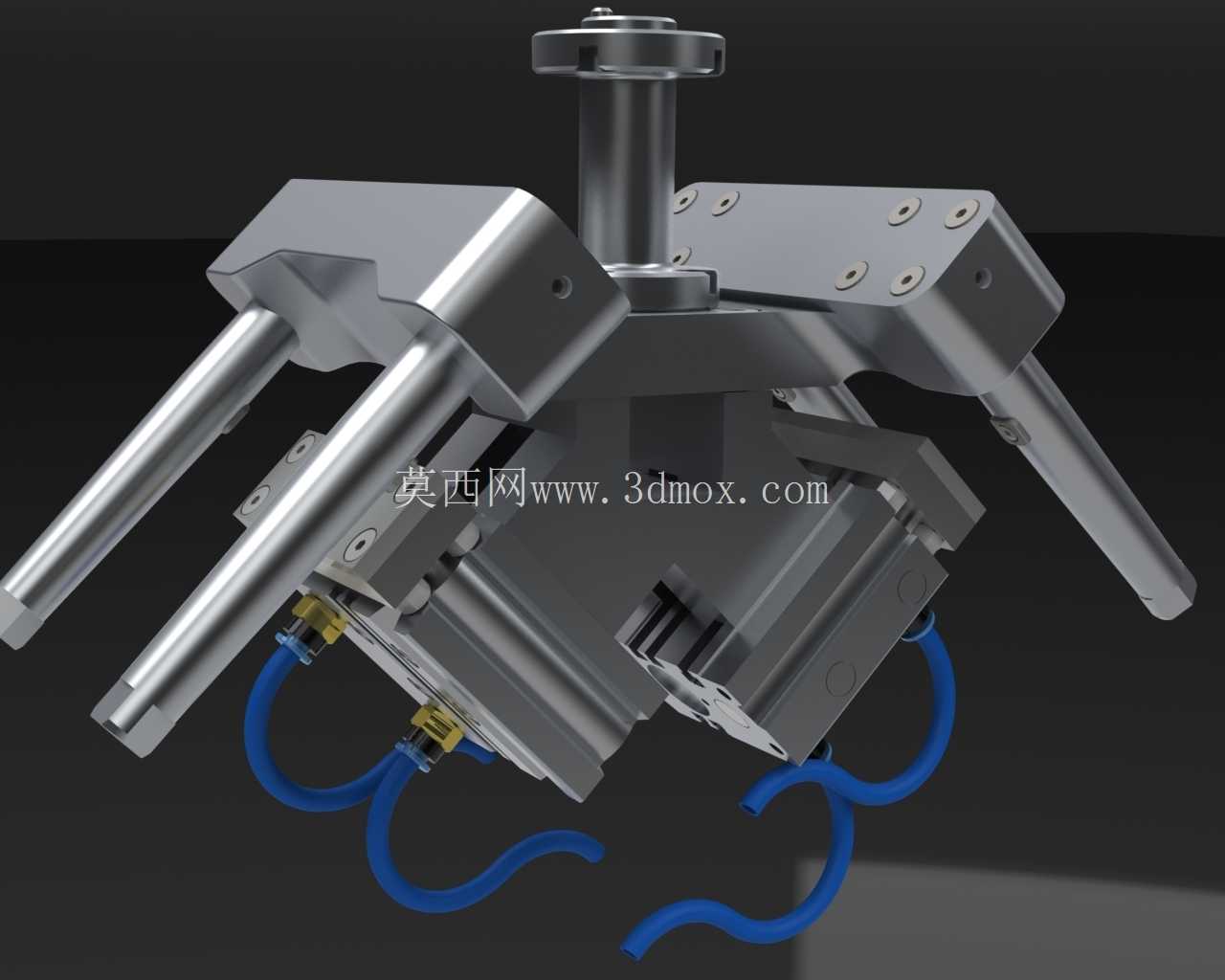

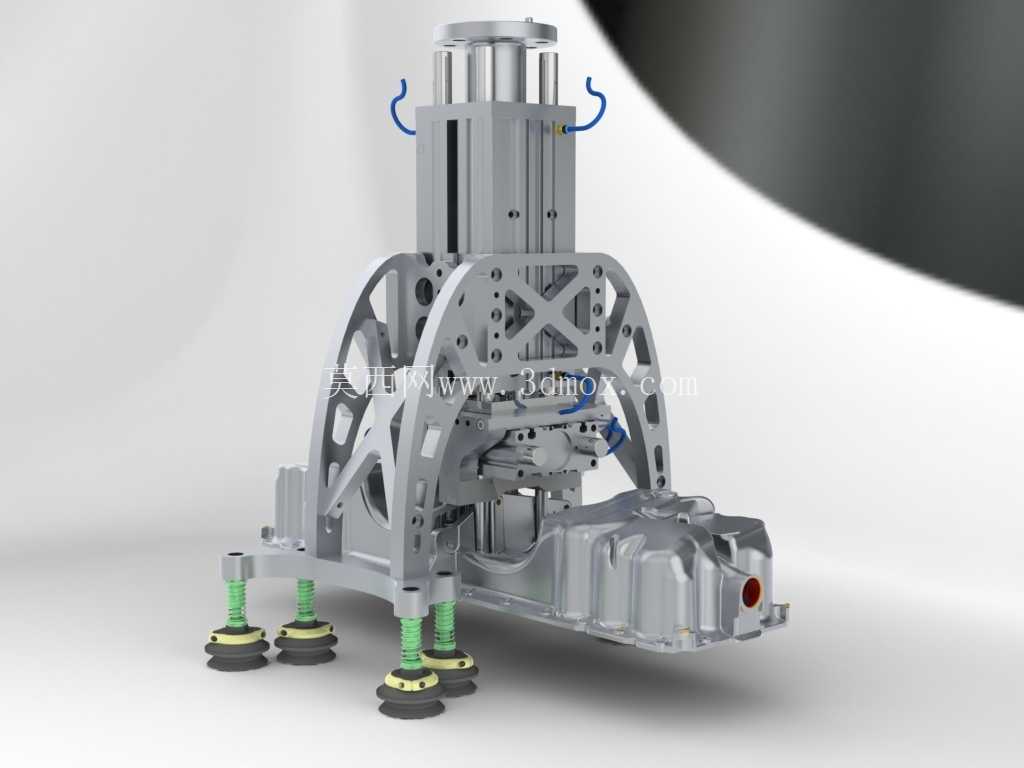

从结构设计逻辑来看，这套夹爪没有采用通用夹爪的可调式行程结构，而是完全匹配对应型号油底壳的外形轮廓做仿形定位设计：夹爪的接触端完全贴合油底壳侧面的非加工加强筋位置，避开了所有需要后续机加工的密封面、安装孔位，夹持点位的选择经过受力校核，确保夹持力分布在工件刚性较好的加强筋区域，不会让薄壁壳体产生局部凹陷变形。夹爪上集成的多个定位销，对应油底壳本体上的预装工艺孔，抓取时定位销先导入工艺孔完成工件姿态校正，再驱动夹爪夹紧，即使工件在料框内的摆放位置存在±5mm的偏差，也能顺利完成抓取定位，不需要额外增加视觉定位工位，能直接适配现有常见的料框上料场景。

安装边界方面，这套夹爪采用标准ISO机器人末端法兰接口，可直接适配主流负载20-50kg级的六轴工业机器人，不需要额外定制转接法兰；夹爪整体的外轮廓尺寸控制在适配料框间距的范围内，在料框内取件时不会和料框侧壁、相邻工件产生干涉，夹爪的开合行程经过精准计算，完全覆盖对应油底壳的夹持宽度，不会出现行程冗余导致的夹具体积过大问题。气路走线全部内置在夹爪本体内部，没有外露的气管，避免机器人高速运动时气管甩动和周边设备产生剐蹭，也减少了车间铝屑、切削液飞溅导致的气路损坏风险。

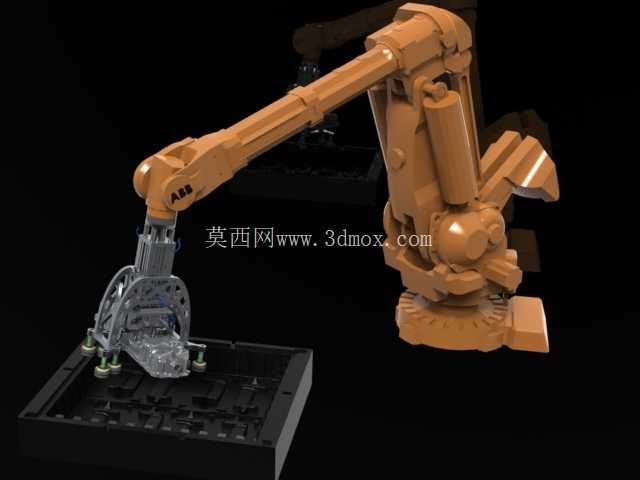

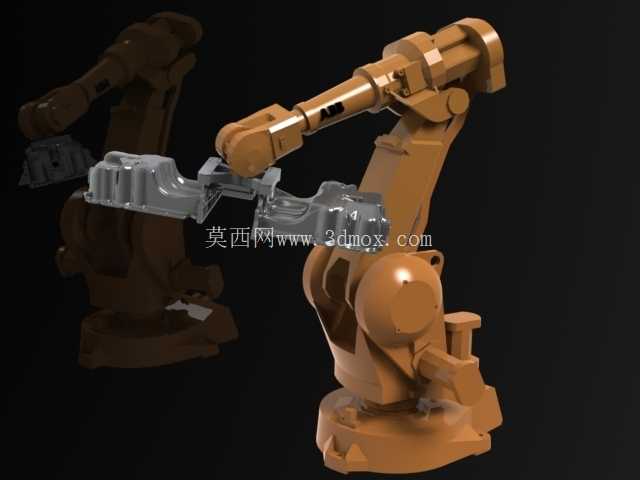

实际产线应用中，这套夹爪可以配合机器人完成多工位的转序动作：从毛坯料框抓取压铸成型的油底壳毛坯，放置到机加工工位的夹具上，待机加工完成后再抓取成品件放置到检测工位或者总成装配输送线上，整个过程不需要人工干预，夹持稳定性经过产线长时间验证，不会出现工件脱落、夹伤的问题。和通用型末端执行器相比，这种针对特定工件定制的夹爪，不需要频繁调整夹持参数，换产时只需要更换对应夹爪的接触模块即可，能大幅缩短产线换型的调试时间，也降低了一线操作人员的设备调试门槛。

设计过程中还充分考虑了车间的恶劣工况：夹爪的所有金属结构件都采用硬质阳极氧化处理，接触工件的位置加装有耐磨聚氨酯衬垫，既避免夹持时刮伤工件表面，也能缓冲机器人启停时的冲击，延长夹爪的使用寿命；所有运动副都采用自润滑轴承，不需要频繁加注润滑脂，能适应车间内多切削液、多铝屑的工作环境，减少日常维护的工作量。夹爪上还预留了检测传感器的安装位，可以加装到位检测开关，实时反馈工件是否夹持到位，避免空抓、工件掉落的情况出现，能直接接入产线的PLC控制系统，和周边的机床、输送线完成信号交互，实现全工位的自动化联动。
