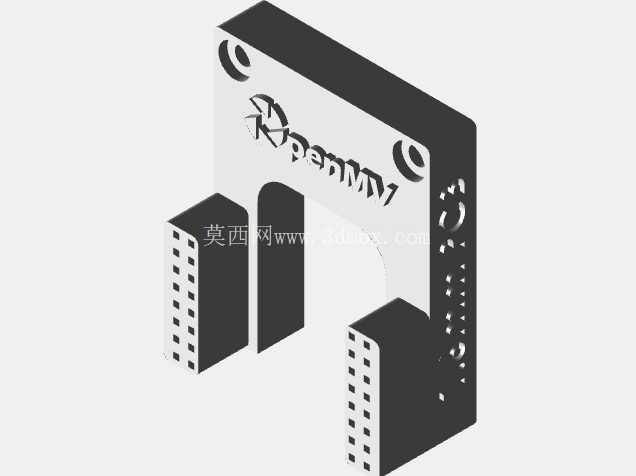

OpenMV相机三脚架板式安装固定座

在机器视觉项目的外场调试、固定点位图像采集场景中，OpenMV系列微型视觉模块的安装固定一直是容易被忽略却直接影响采集稳定性的环节。这款安装座的设计核心，就是解决OpenMV Cam与标准摄影三脚架之间的快速适配问题，让视觉模块无需额外定制支架，就能直接利用现有三脚架的调平、俯仰、旋转调节能力，快速搭建临时或固定的视觉采集工位。

从实际使用场景出发，不少做嵌入式视觉开发的工程师都遇到过类似问题：临时测试时用胶带、扎带把OpenMV绑在支架上，不仅角度调整麻烦，设备轻微震动就会出现采集画面偏移，甚至出现模块滑落损坏的情况。这款安装座采用板式贴合结构，完全匹配1.6mm厚度的OpenMV Cam电路板安装边界，安装时不需要对原有电路板做任何打孔、裁切改造，只需要搭配M2.5规格、12mm厚度的垫片，就能将电路板牢牢固定在安装座的贴合面上，不管是双1x8针设计的基础款OpenMV，还是搭载全尺寸扩展板的模块，都能留出足够的接插件避让空间，不会出现安装后接口被遮挡、接线受阻的问题。

结构设计上，安装座背面预留了标准1/4-20规格的螺丝接口嵌位，这个尺寸是摄影三脚架、桌面支架、魔术臂等通用支撑设备的通用接口标准，安装时只需要将1/4-20六角螺母压入安装座背面的预留嵌槽内，就能直接和三脚架的快装螺丝配合锁紧，不需要额外加工转接螺纹。嵌槽的尺寸做了过盈配合设计，螺母压入后不会出现跟转、松脱的情况，反复拆装也不会出现嵌位磨损导致的连接松动。安装座的支撑立柱部分做了等距排布的镂空孔位，一方面是为了减轻整体重量，降低三脚架云台的负载负担，另一方面这些孔位也可以作为额外的绑线固定点，方便整理OpenMV的供电、通讯线材，避免线材拖拽导致的模块移位。

从安装边界来看，这款安装座的整体轮廓完全贴合OpenMV电路板的外边缘，不会超出电路板的长宽尺寸，在多模块并排安装的场景下，不会出现相邻安装座互相干涉的问题。安装座与电路板贴合的接触面做了0.2mm的下沉台阶，安装时电路板可以嵌入台阶内，横向不会出现窜动，即使设备在移动测试场景下使用，也能保证镜头光轴的位置精度。针对OpenMV的镜头安装位置，安装座正面做了完全的镂空避让，不会遮挡镜头视场角，不管是搭配标准定焦镜头，还是更换广角、长焦镜头，都不会出现安装座入镜的问题。

在实际工程应用中，这款安装座不仅可以搭配三脚架使用，也可以通过背面的1/4-20接口固定在工业铝型材的转接板上，作为生产线上固定视觉检测点位的安装支架使用。相比定制的金属安装支架，这款结构的安装座可以通过3D打印快速制作，针对不同版本的OpenMV模块调整局部尺寸的周期极短，小批量试制阶段不需要开模，就能快速获得适配的安装结构。安装座的受力结构做了加强设计，立柱与底板的连接位置做了圆角过渡，避免应力集中导致的断裂问题，即使搭配重量较大的带扩展板OpenMV模块，也能保证足够的结构强度，不会出现长期使用后支架变形、镜头下垂的问题。

考虑到现场调试的实际需求，安装座的拆装不需要特殊工具，只需要普通的十字螺丝刀就能完成电路板与安装座的固定，和三脚架的连接也和普通相机的安装方式一致，不需要额外学习安装流程，现场调试人员可以快速完成设备架设。对于需要频繁更换测试点位的视觉项目来说，这种通用接口的安装座可以大幅减少现场准备工作，不需要针对不同的支撑设备准备不同的转接件，一套安装座就能适配所有带1/4-20接口的支撑设备，有效降低项目的配件准备成本。
