5/8英寸转1/2英寸变径管道连接适配器

在小型气动回路搭建、桌面级机器人管线排布、教学类机械结构组装场景中，经常会遇到不同外径硬管需要对接的需求，尤其是英制规格的PVC管、铝合金管、亚克力管混用的场景下，常规的胶粘接头、螺纹转接头往往存在粘接固化等待时间长、螺纹密封需要额外生料带、拆装后无法重复使用的问题，这款变径管道适配器就是针对这类小尺寸硬管转接需求设计的直插式连接件。

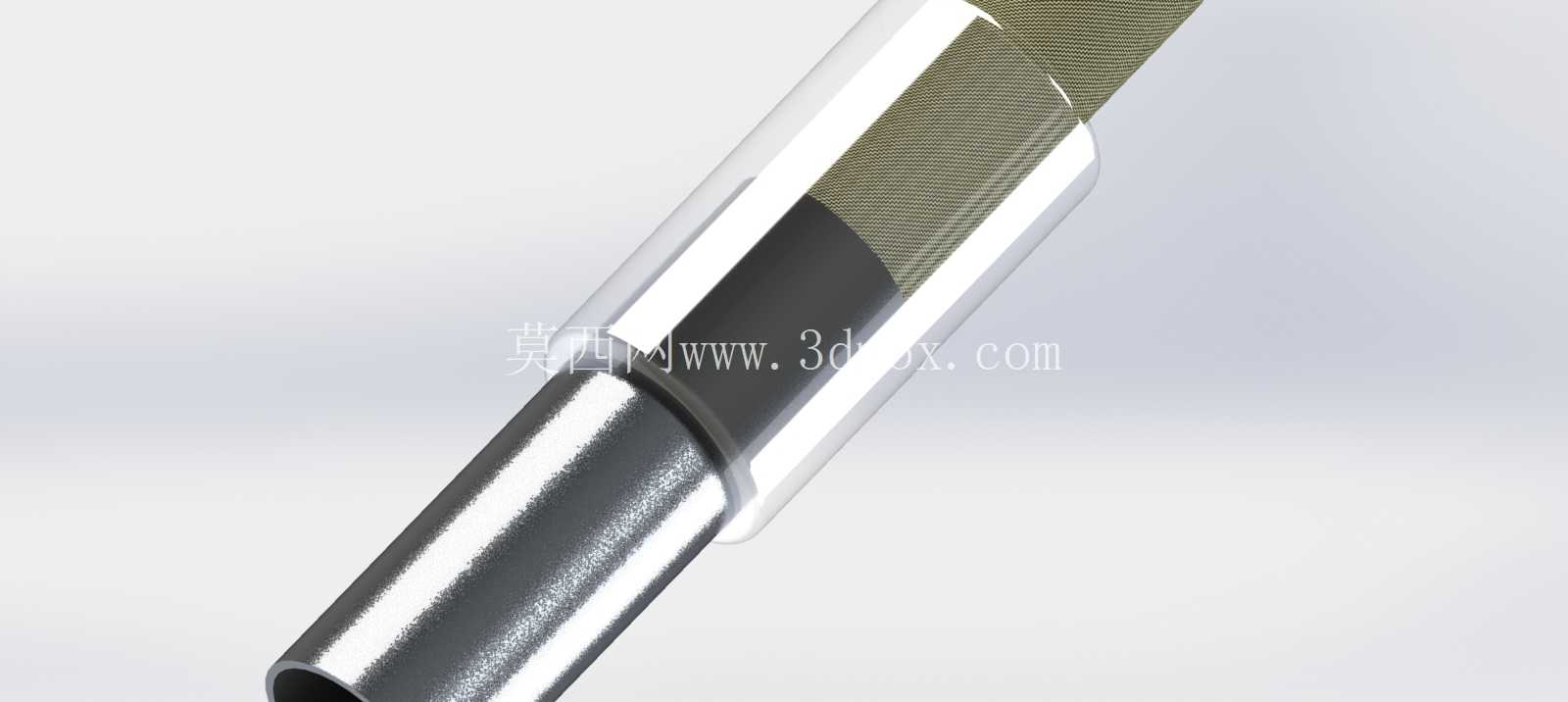

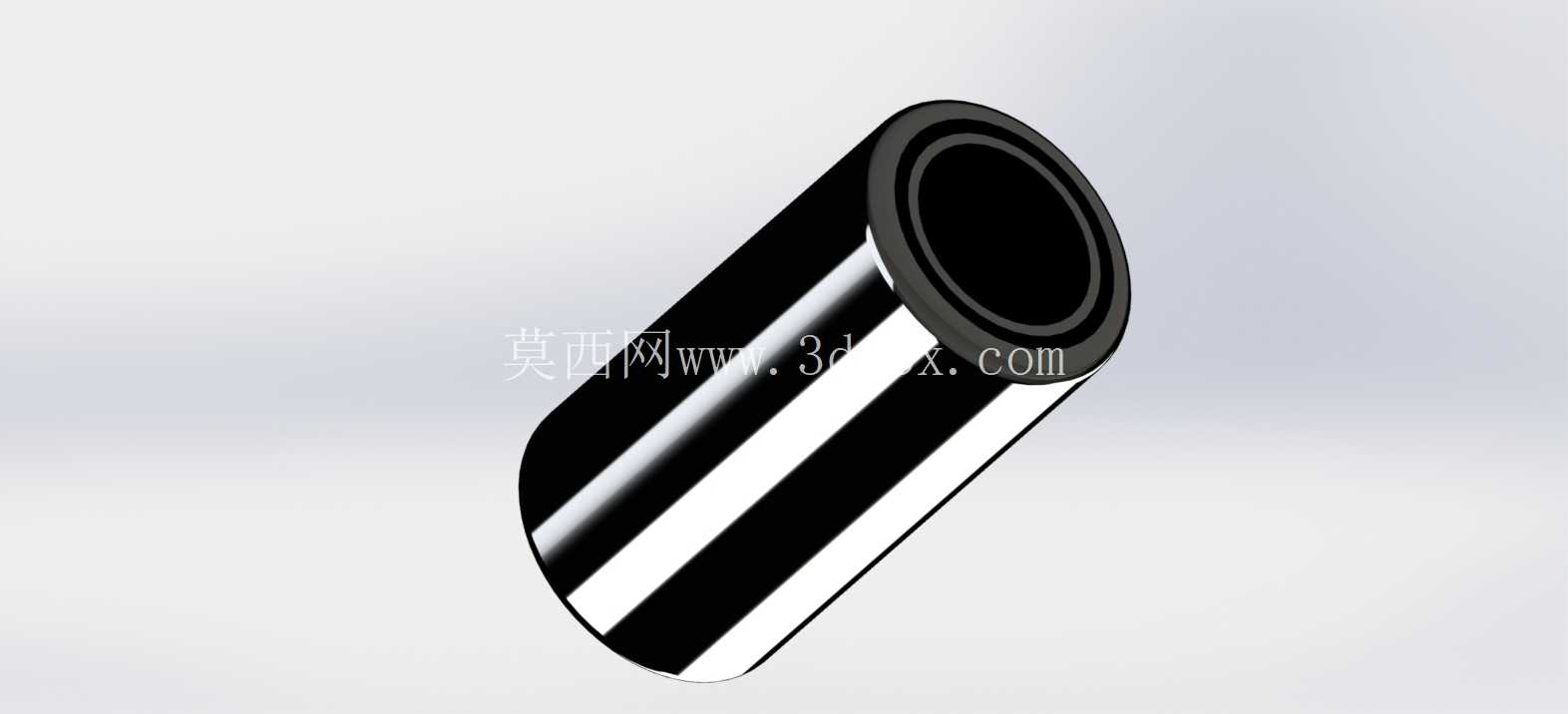

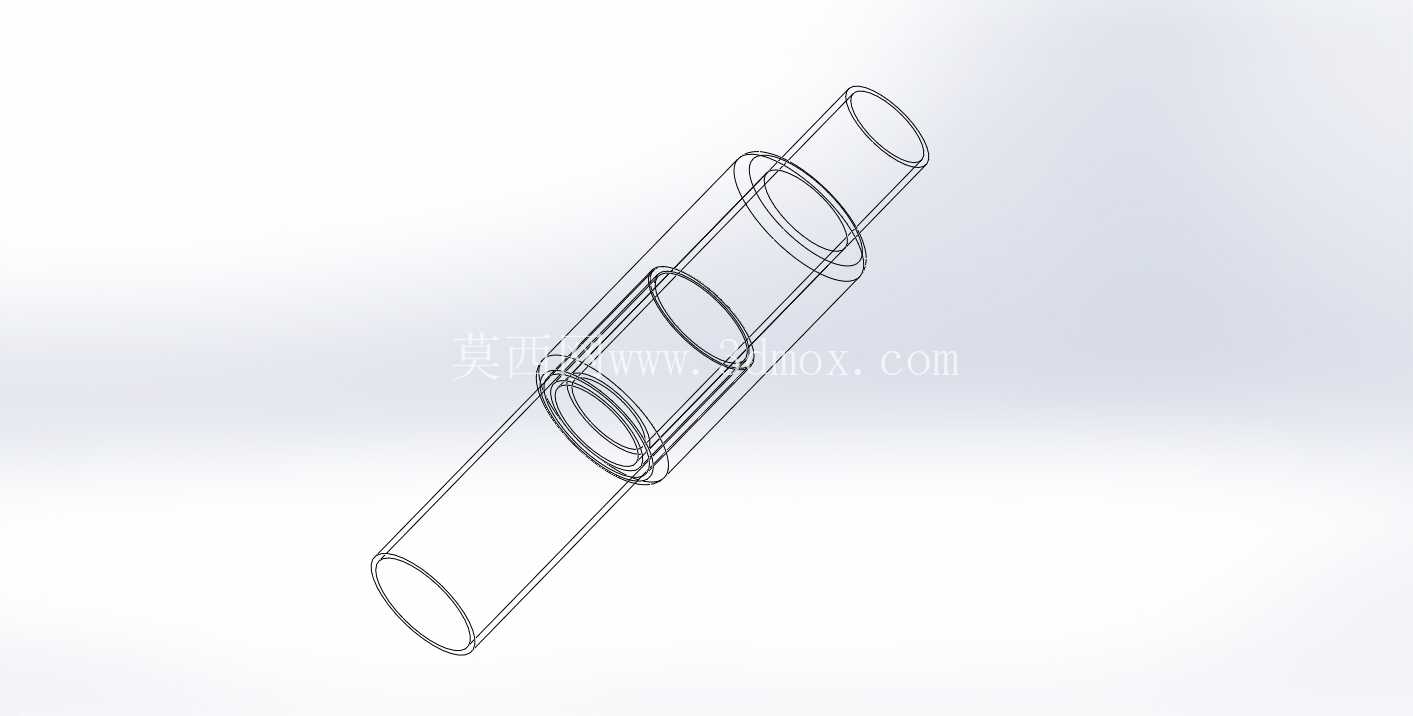

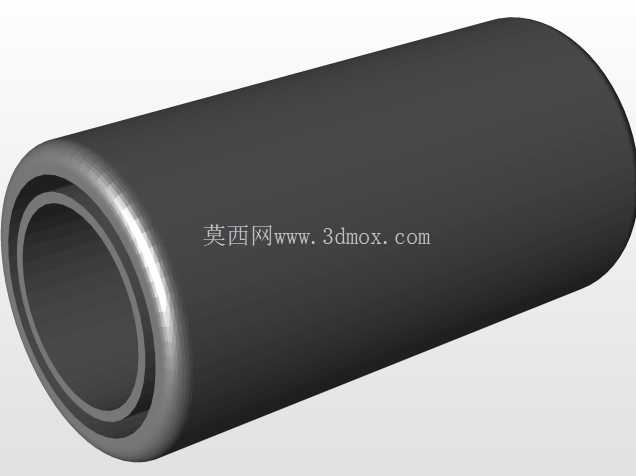

从实际装配逻辑来看，这款适配器采用全直筒式的同轴变径结构，没有额外的法兰、卡扣或者螺纹结构，整体外轮廓为等直径圆柱，内部做阶梯式的变径内腔设计，一端适配5/8英寸外径的硬管，另一端适配1/2英寸外径的硬管，整体长度控制在常规硬管接头的合理范围内，不会在管线排布时占用过多的安装空间，外圆柱面可以直接穿过标准的管线固定卡扣、面板过孔，不需要针对接头额外做安装位的避让设计。

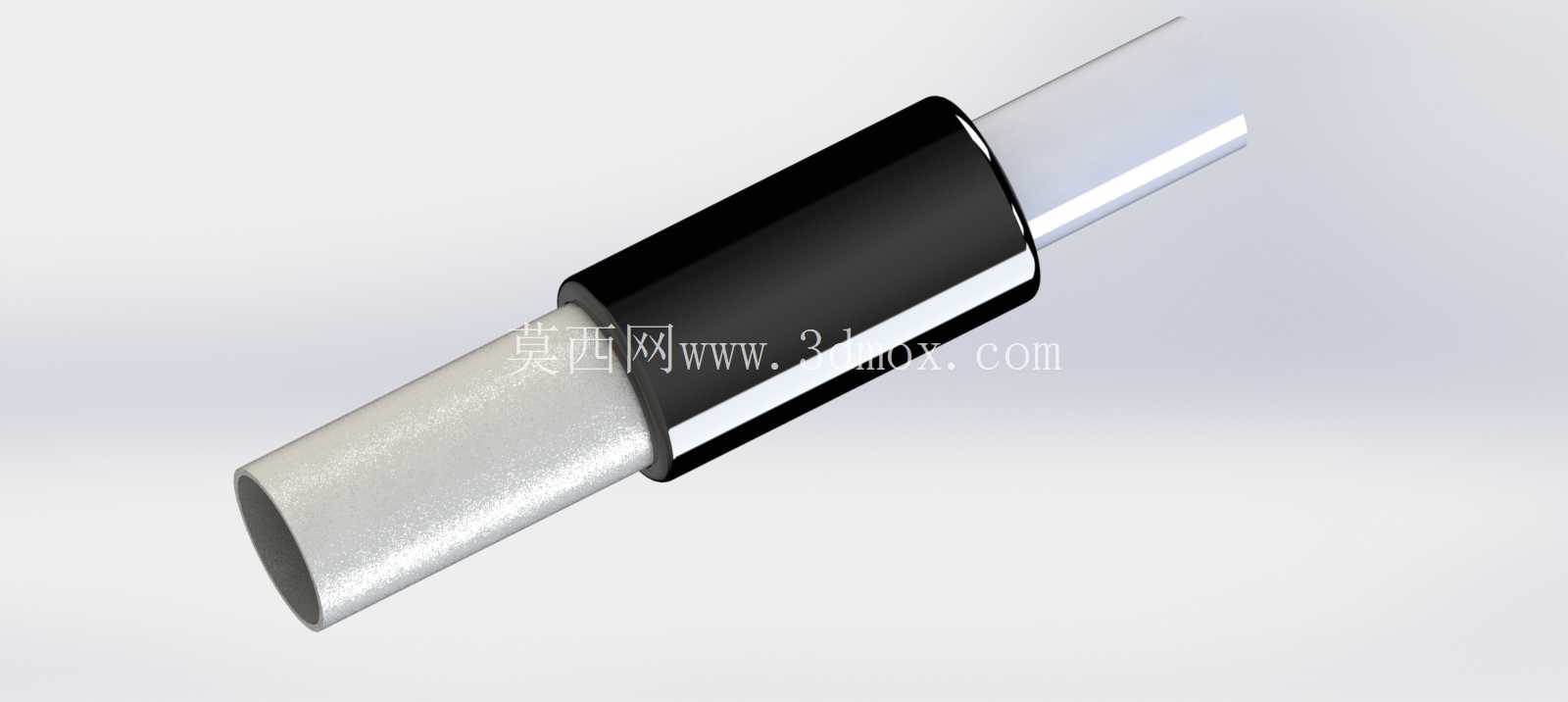

设计过程中没有采用传统的胶粘或者螺纹锁紧方案，而是完全依靠过盈压装实现牢固连接，针对5/8英寸端的装配，内腔尺寸按照5/8英寸硬管的实际外径做负公差设计，压装时需要借助小型压床或者台钳将适配器平稳压入5/8英寸的管端，压入深度做了明确的限位设计，当管子压到内腔的阶梯端面时就会停止，避免压入过深导致另一端的装配尺寸被占用，压装完成后适配器与5/8英寸管之间形成第一层过盈配合，这一步装配完成后不需要额外固定，就可以进行另一端的加工工序。针对1/2英寸端的连接，在完成5/8英寸端的压装后，需要对适配器1/2英寸端的内孔做微量扩孔处理，消除压装过程中因为应力挤压产生的内孔形变，保证内孔的圆度与尺寸精度，之后再将1/2英寸的硬管压入扩孔后的内腔，这一层过盈配合的压装深度同样由内腔阶梯限位，压装到位后两根管子的端面在适配器内部不会直接接触，而是留有微小的缓冲间隙，避免硬管端面顶触导致配合松动。

实际使用场景中，这款适配器可以适配多种材质的硬管，包括常见的PVC硬管、6061铝合金薄壁管、透明亚克力管，只要管材的外径在对应英制尺寸的常规公差范围内，都可以实现牢固的压装连接，压装完成后不需要涂抹任何粘接剂，连接位置可以承受常规气动回路的工作压力，也可以承受管线排布时的侧向拉扯力，不会出现松脱、漏气的问题。对于需要经常拆装调整的教学实验场景、机器人原型迭代场景，这种压装式接头在需要拆卸时可以通过均匀加热适配器外壁的方式，让塑料材质的适配器产生微量膨胀，就可以顺利拔出管子，适配器冷却后可以重复使用，相比一次性的胶粘接头灵活性更高。

从安装边界来看，这款适配器的最大外径略大于5/8英寸管的外径，在做面板过孔设计时，只需要按照比适配器最大外径大0.5mm的尺寸设计过孔，就可以让适配器顺利穿过面板，不需要额外做沉台或者避让槽；在管线排布的弯曲半径设计上，因为适配器本身是刚性直筒结构，接头位置不能做弯曲，所以管线弯曲段需要距离接头端面至少一倍管径的距离，避免弯曲应力集中在接头位置导致连接松脱。在多管路并排排布的场景中，相邻管路的中心距只需要按照适配器最大外径加2mm的间隙设计，就可以避免相邻接头之间产生干涉，适合密集排布的小型设备内部管线使用。

相比市面上常见的螺纹变径接头、快插接头，这款适配器没有多余的锁紧结构、密封结构，整体结构非常简洁，3D打印就可以完成小批量的制作，成本远低于标准工业接头，对于原型开发、教学实验、非长期高负载的固定管线场景来说，实用性非常强，压装完成后的连接强度完全可以满足日常使用需求，不需要额外的紧固件或者密封件，装配过程只需要压装工具就可以完成，不需要复杂的操作技巧，新手也可以快速完成装配。
