带清洁刷头的多关节机械臂结构设计

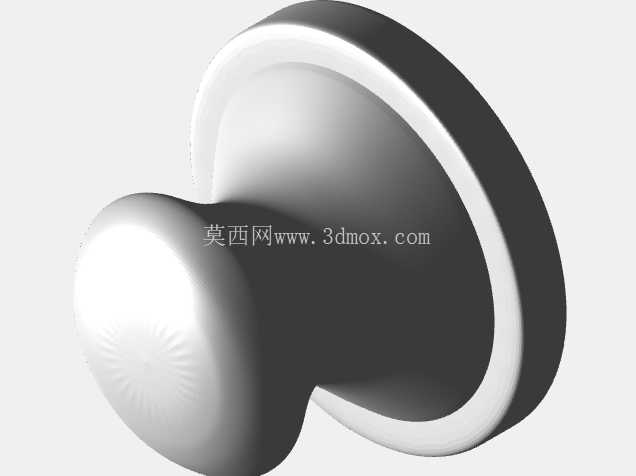

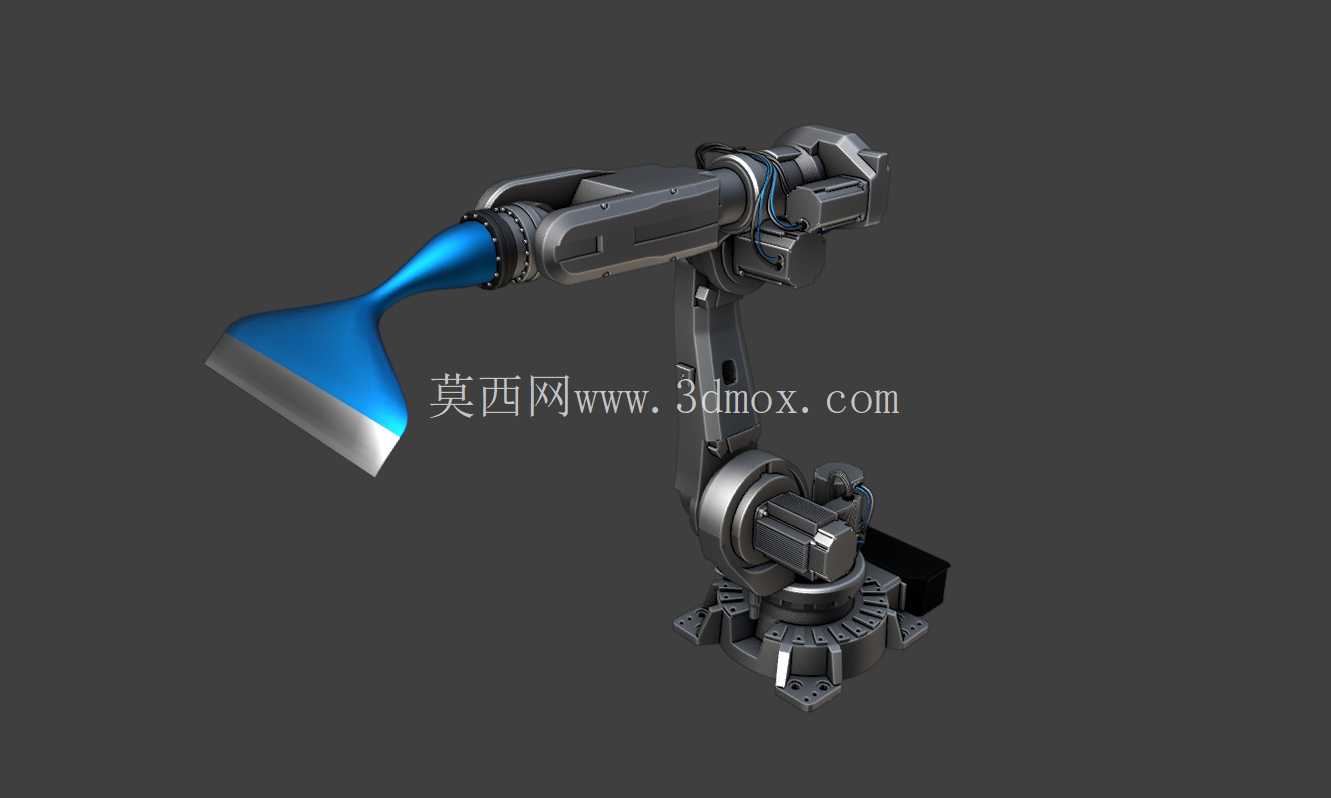

这款多关节机械臂的末端集成了清洁刷头结构，最初的设计切入点是解决常规工业机械臂在完成工位作业后，自身关节缝隙、基座表面积攒切削碎屑、浮尘无法自主清理的痛点，打破了传统机械臂只能完成对外作业、无法处理自身附着污物的局限。从实际应用场景来看，该结构可适配教学实验平台的机器人原理演示，用直观的视觉效果展示机械臂的工作空间覆盖逻辑，也可经过末端刷头的材质替换，适配小型精密零部件的表面浮尘清扫、3D打印工件成型后的表面余粉清理等轻载作业场景，甚至可以作为趣味科普装置，向非专业受众展示工业机械臂的运动逻辑。

从结构设计思路来看，整机采用六关节串联布局，基座为带安装定位孔的圆盘式结构，底部预留了标准的法兰安装接口，可直接固定在常规工业铝型材工作台、钢制实验台面上，安装孔位间距匹配市面上主流的小型桌面级机械臂安装标准，不需要额外加工过渡转接板，降低了部署的加工成本。腰部回转关节采用交叉滚子轴承作为回转支撑，可承受径向、轴向的复合载荷，保证臂体在大角度回转时的稳定性，不会因为末端刷头接触作业面产生的反作用力出现偏摆。大臂、小臂部分采用箱型薄壁结构设计，在保证结构刚性的前提下尽可能降低臂体自重，减少关节驱动单元的负载，臂体内部预留了走线槽，可将驱动线缆、信号线缆全部内置，避免臂体运动过程中出现线缆拖拽、缠绕的问题，关节处的线缆出口设置了橡胶护线套，减少长期往复运动对线缆外皮的磨损。

末端的清洁刷头采用快换式接口设计，刷头与腕部法兰通过卡扣式结构连接，不需要额外工具即可完成刷头的拆卸更换，可根据不同的清洁场景更换不同材质的刷头：清理金属碎屑时可更换硬质尼龙刷丝刷头，清理精密光学元件表面时可更换超细纤维软刷头，清理平面浮尘时可更换刮胶条式刷头。腕部设置了三个相互垂直的回转关节，可实现刷头在工作空间内任意角度的姿态调整，保证刷头工作面可以完全贴合待清洁的表面，不会出现清洁死角。

从尺寸与安装边界来看，整机完全伸展后的臂展可达850mm，基座安装直径为180mm，腰部回转角度范围为±170°，大臂俯仰角度范围为-60°到+120°，小臂俯仰角度范围为-90°到+90°，腕部三个关节的回转角度均可达±180°，整个工作空间覆盖半径为800mm的半球形区域，可完全覆盖自身基座表面、大臂小臂所有外表面的位置，实现自主清洁的功能需求。关节驱动单元采用伺服电机搭配谐波减速器的传动方案，重复定位精度可达±0.1mm，既可以保证清洁作业时刷头的位置精度，也可以满足教学实验中对运动精度演示的需求。

在结构细节处理上，所有臂体的棱边都做了R3的圆角过渡，避免安装调试过程中出现锐边划伤的问题，关节处的密封采用迷宫式密封结构，可阻挡清洁过程中扬起的浮尘、碎屑进入关节内部，延长传动部件的使用寿命。刷头的驱动采用独立的微型直流电机，设置在腕部末端的安装座内，电机输出轴直接连接刷头转轴，传动效率高，刷头转速可在0-300rpm范围内调节，可根据不同的清洁污物类型调整合适的转速，避免转速过高导致污物飞溅，或是转速过低导致清洁效果不佳。

该结构的建模过程中，所有关节的运动副都按照实际装配关系添加了约束，可直接用于运动仿真分析，验证工作空间是否存在干涉、各关节的运动极限位置是否满足设计要求，也可导入动力学仿真软件，分析不同伸展姿态下关节的受力情况，为驱动电机、减速器的选型提供数据支撑。对于结构设计从业者来说，该模型可作为多关节串联机械臂的结构参考，理解关节布局、走线设计、密封结构、末端快换接口的设计思路，也可在此基础上进行功能拓展，比如在刷头位置增加吸尘接口，连接小型吸尘装置，将清扫下来的污物及时吸走，避免二次污染；或是增加力反馈传感器，实时检测刷头与接触面的压力，避免压力过大刮伤待清洁表面，或是压力过小导致清洁不到位。
