皮卡三层重载车顶行李架结构设计

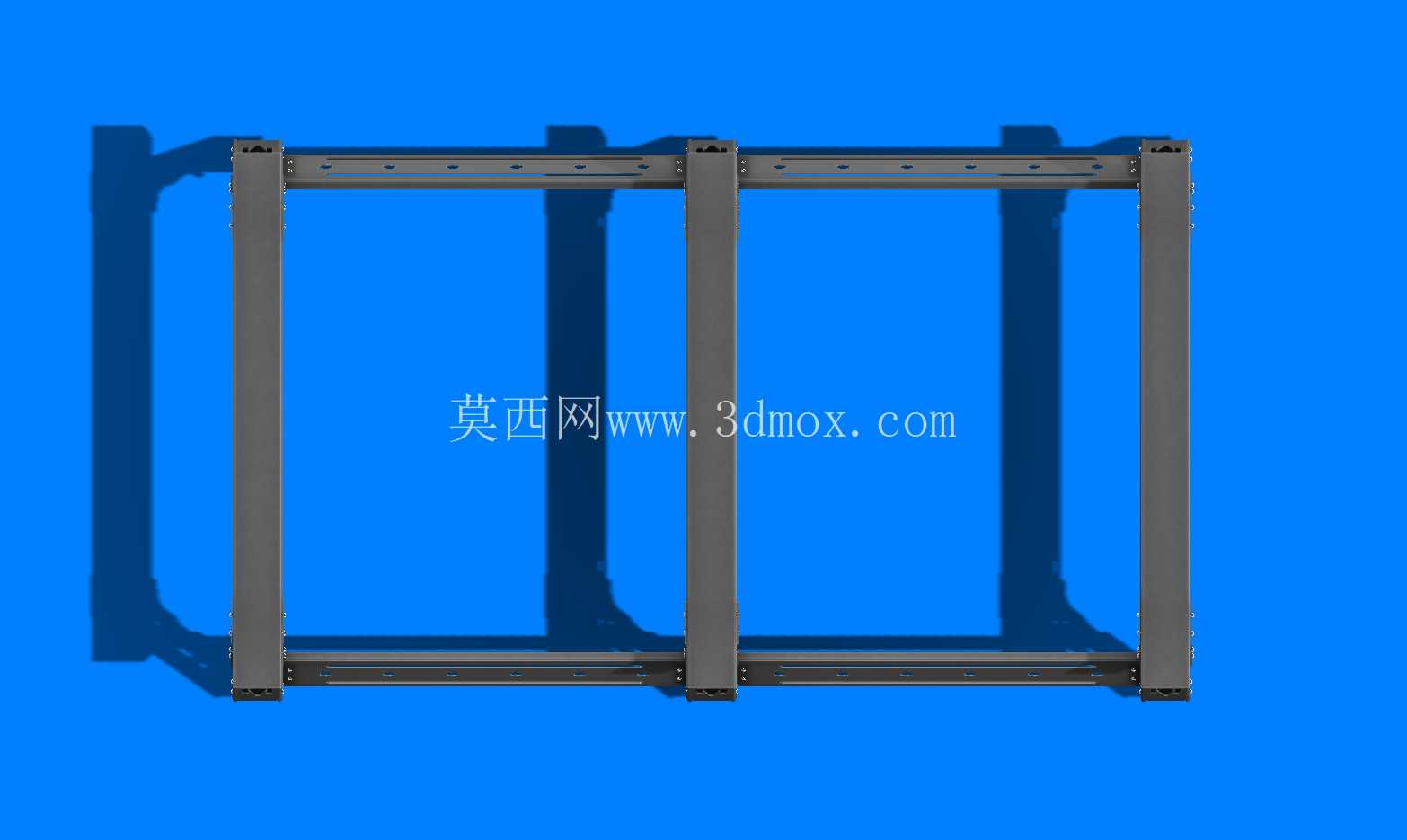

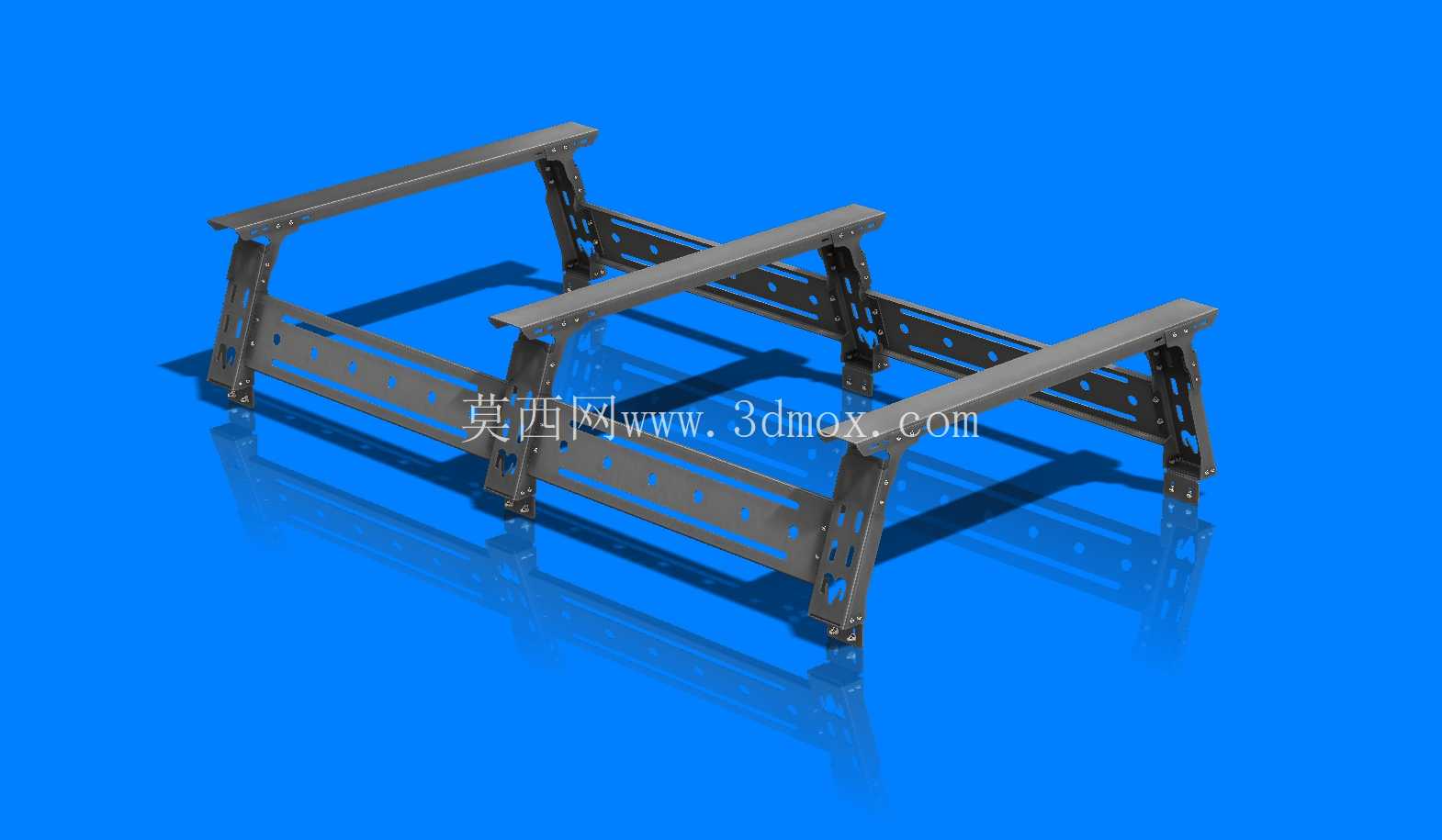

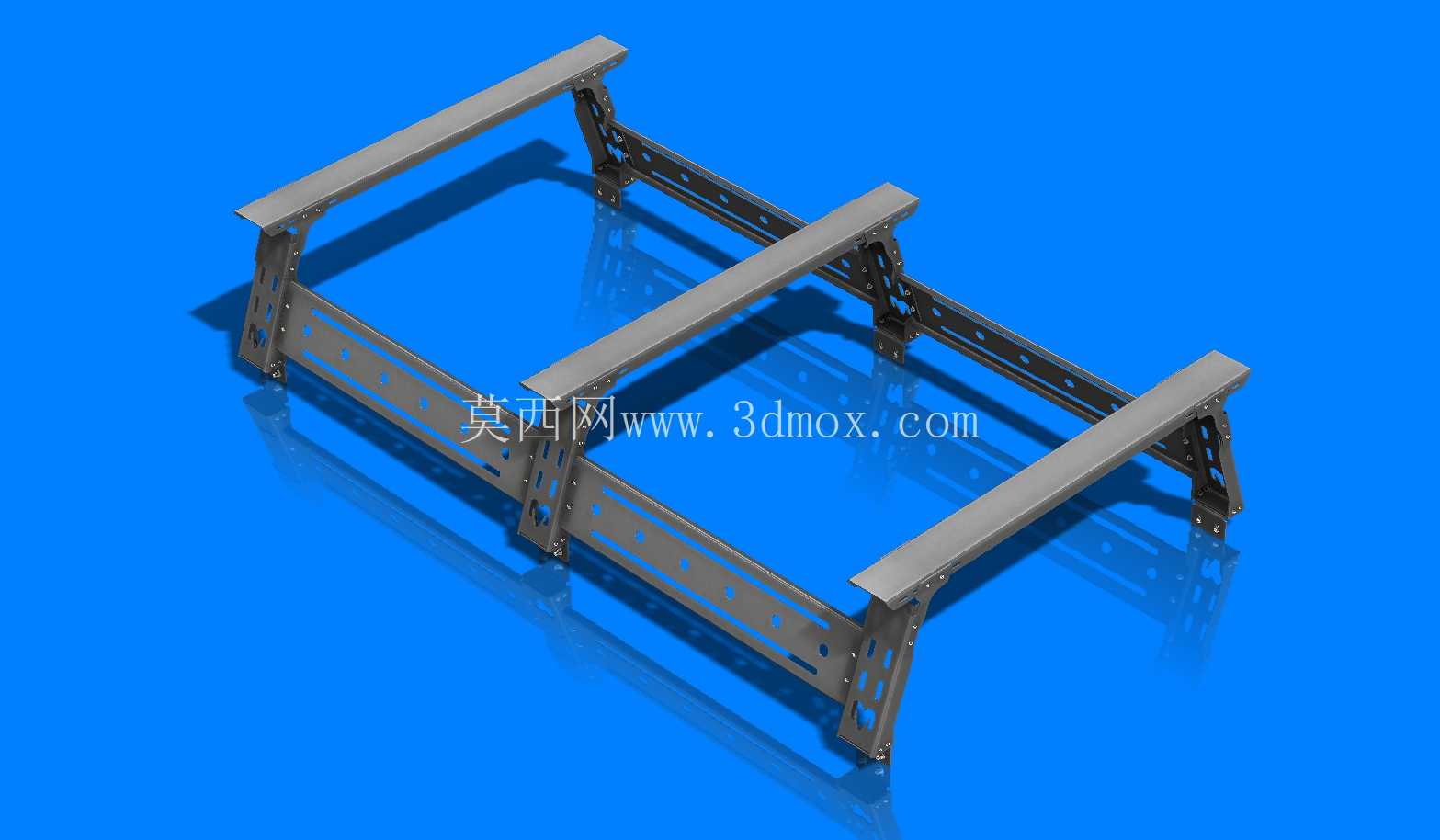

这款三层结构的皮卡顶置载物支架，核心面向越野穿越、户外作业、公用事业运维三类高频使用场景，针对传统单层行李架载物空间不足、重载易形变、多品类货物无法分层固定的痛点做了定向结构优化。从实际使用维度看，常规皮卡货厢装载高度受限，运输长尺寸管材、户外救援装备、作业工具组时，往往会占用乘员舱空间或者出现货厢盖无法闭合的问题，这款顶架通过三层平行承载梁的布局，将车顶纵向空间拆分出三个独立承载平面，可根据货物尺寸、使用频率分层放置，比如最下层放置不常取用的备用油桶、脱困板，中层放置露营装备、工具收纳箱，上层固定长尺寸的登山梯、管材类物料，不同层之间预留的间隙足够穿入绑带、快拆锁扣，避免货物堆叠产生的挤压磨损。

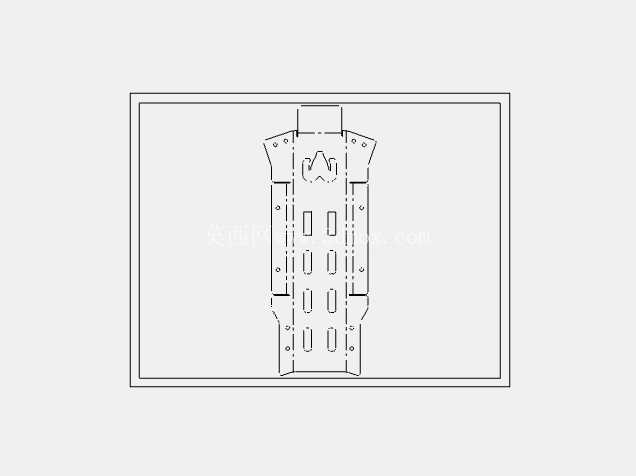

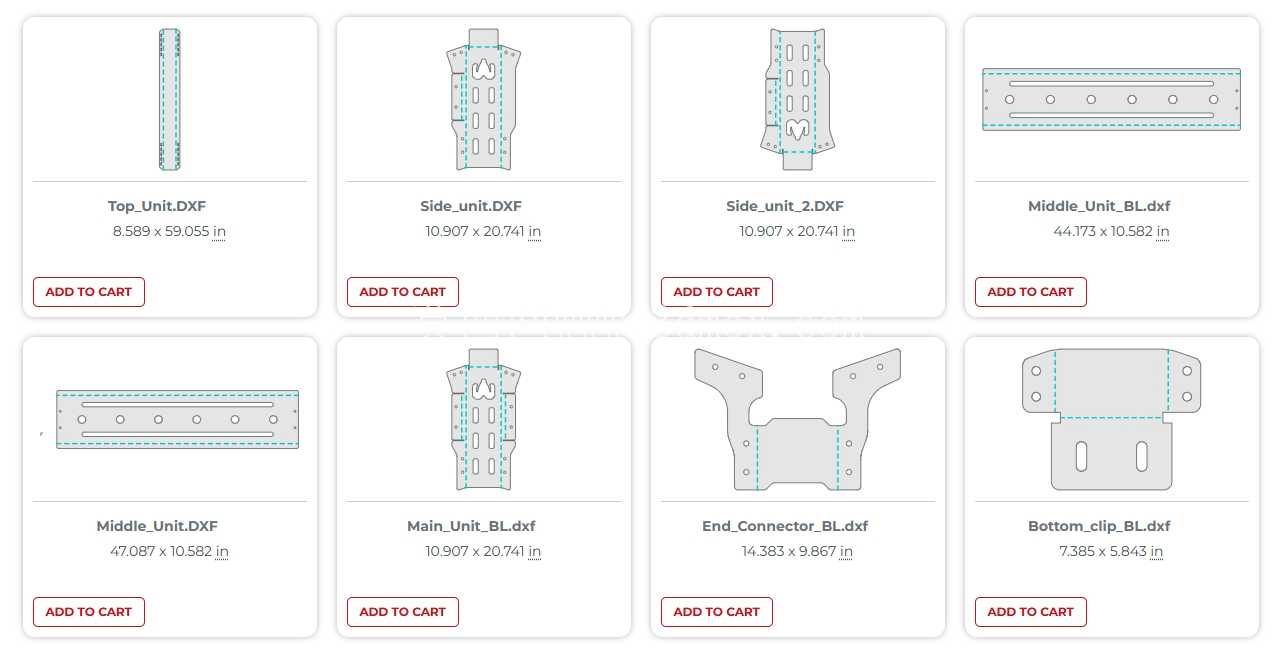

设计阶段优先考虑了安装适配性与结构强度的平衡，整体支架采用分体式组装结构，左右两侧的竖向支撑腿做了多段冲孔设计，可适配不同车型的车顶行李架固定点位，不需要对原车车顶做打孔改装，支撑腿底部的安装座预留了通用型T型槽，可兼容市面主流皮卡车型的原厂车顶纵梁、后期加装的重载横杆，安装时仅需匹配对应车型的固定卡扣即可完成装配，整体安装边界控制在车顶外廓尺寸范围内，不会超出车身宽度影响行车通过性，也不会遮挡前挡风玻璃的驾驶视野。承载梁采用冷弯型钢一体成型工艺，梁体表面做了等距排布的减重孔设计，在不降低整体抗弯强度的前提下，尽可能降低支架自身重量，避免过重的顶架造成车辆重心过高，影响高速行驶、非铺装路面穿越时的操控稳定性。

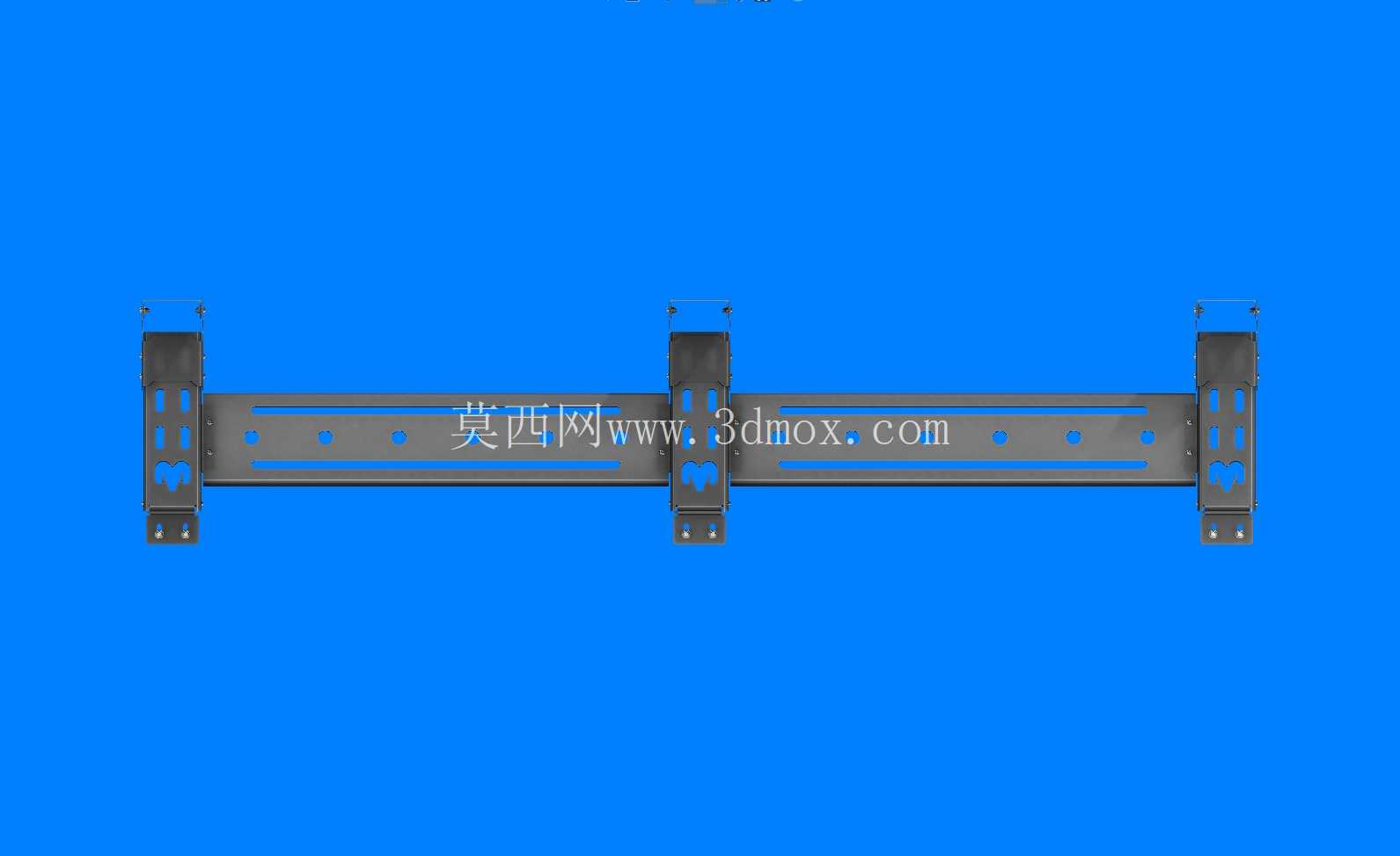

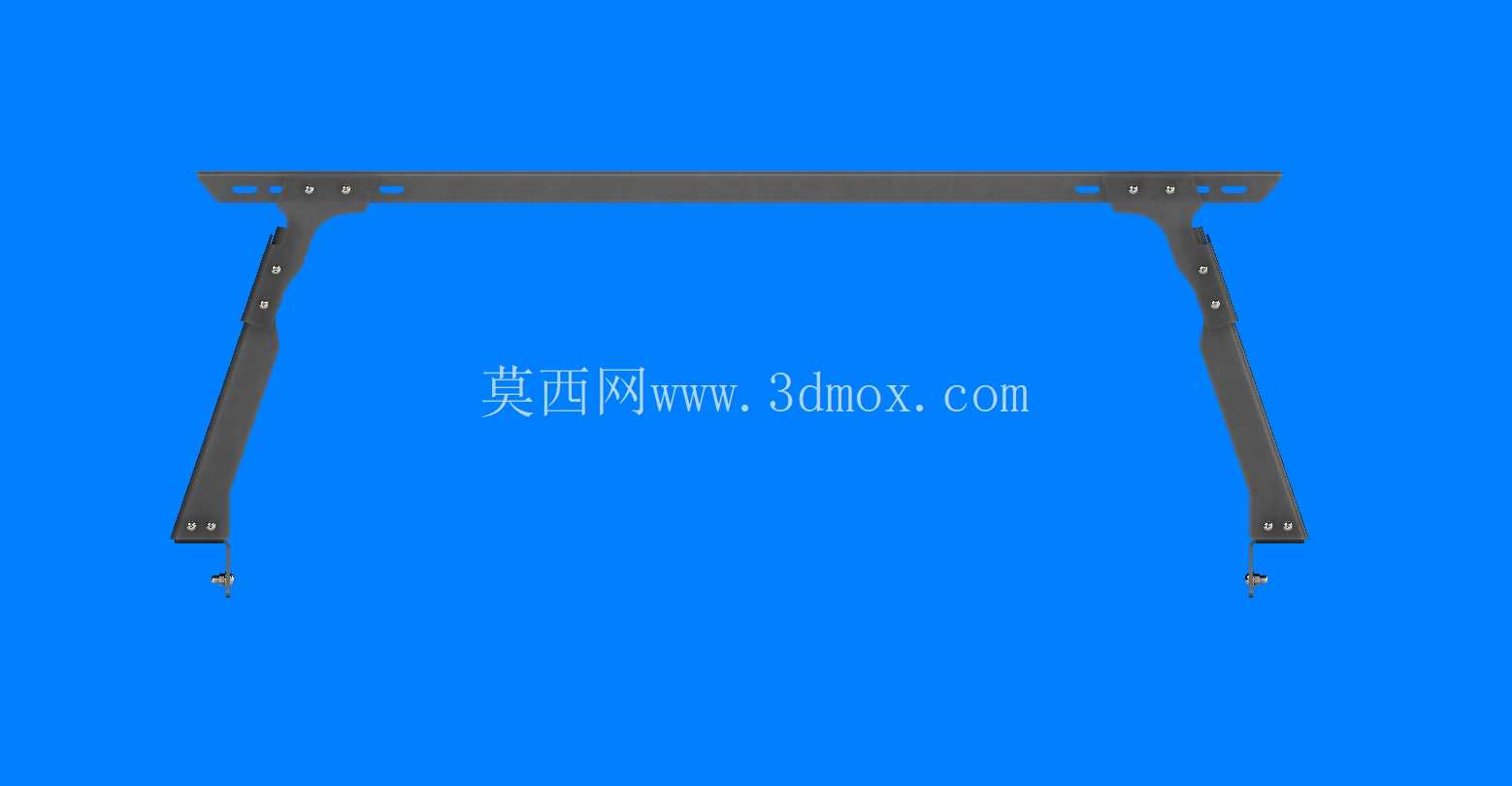

从结构细节来看，三层承载梁之间的竖向支撑采用三角加强结构，在承载梁与竖撑的连接位置做了外翻边加强筋处理，可分散重载时的应力集中，避免长期颠簸路面行驶出现焊缝开裂、连接位形变的问题。每层承载梁的上表面都预留了通用的附件安装滑槽，可快速固定车顶帐篷、辅助照明灯、工兵铲固定架、备胎支架等拓展配件，不需要在梁体上二次打孔，用户可根据自身使用需求灵活调整拓展配件的安装位置。针对户外使用的耐候性需求，整体支架表面做了喷塑处理，可抵御雨水、融雪剂、紫外线的长期侵蚀，避免长期户外使用出现锈蚀、涂层脱落的问题。

实际选型参考时，需要注意支架的整体承载上限与车辆车顶的额定承载值匹配，三层结构的总承载能力按照动载、静载做了区分，车辆行驶状态下的动载承载需控制在额定范围内，静止驻车时可适当提升承载上限，比如驻车状态下搭建车顶帐篷时的静态承重可满足两人同时驻留的需求。支架的竖向支撑高度经过多轮调校，既保证了三层载物空间的足够间隙，也控制了整体安装高度，避免车辆进入地下车库、限高路段时出现顶高超限的问题，整体安装完成后的顶部高度与原车车顶的高度差控制在合理范围内，不会大幅提升车辆的风阻系数，高速行驶时的风噪控制也在可接受范围内，不会对驾乘舒适性造成过多影响。对于结构设计从业者来说，这款支架的分层承载思路、应力分散结构、通用化安装接口设计，都可以作为同类车载载具设计的参考，尤其是在兼顾轻量化与结构强度的平衡处理上，采用的等距减重孔、三角加强筋、外翻边连接结构，都是经过实际工况验证的成熟设计方案，可直接迁移到同类重载支架的设计工作中，减少前期方案验证的周期。
