适配UDOO NEO的无人机机载超声波传感器安装保护支架

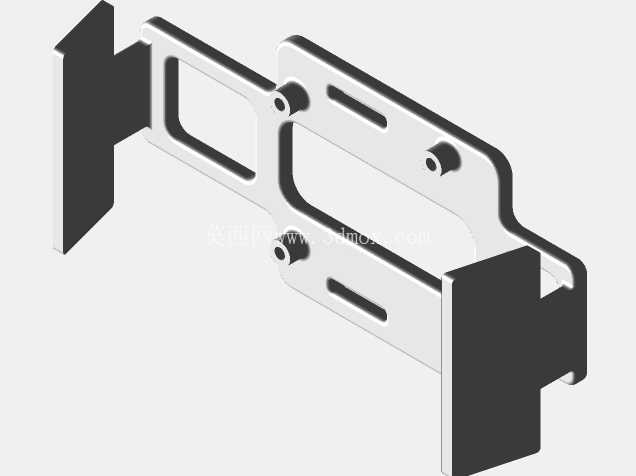

　　在小型多旋翼无人机的机载电子设备集成作业中，单板计算机的固定防护与外设拓展兼容性一直是结构集成环节的核心痛点，尤其是搭载UDOO NEO这类集成度高、接口丰富的单板时，既要避免飞行过程中振动、剐蹭对板卡造成的物理损伤，又要为配套的环境感知传感器预留可靠的安装基准，这款保护支架正是针对这一实际工程需求完成的结构设计。从实际装机场景来看，该支架直接服务于无人机机载计算单元的集成环节，适配小型多旋翼无人机的机身挂载空间，不需要对原有无人机的中心板结构做额外打孔改造，依托支架自身的结构形态就能完成与机身挂载位的贴合固定。支架整体采用框型镂空的结构形态，主体承力框架围绕UDOO NEO板卡的外轮廓做避让设计，框架内侧预留的限位凸台刚好贴合板卡的安装孔位，装配时不需要额外设计压块就能限制板卡在XYZ三个方向的窜动，避免飞行过程中振动导致的板卡移位、接口松脱问题。支架两端延伸出的固定耳片做了加厚处理，耳片上开设的长条形安装槽可以适配不同孔距的无人机机身挂载梁，安装时可以根据整机重心配平需求沿槽位调整支架的前后固定位置，不需要重新加工安装孔，大幅降低现场装机的调整成本。

　　针对超声波传感器的安装需求，支架在板卡两侧的框架位置预留了两个专用安装位，安装位的凸台高度经过匹配设计，刚好对应常用的小型超声波测距模块的安装孔距，传感器装配后探测面不会被支架结构遮挡，探测波束的覆盖范围不会受到结构件干扰，同时安装位与板卡的接口位置距离经过测算，传感器的接线可以直接沿支架内侧的走线槽排布到板卡的IO接口处，避免飞行过程中引线外露被螺旋桨气流吹动缠绕的风险。从结构强度设计角度，支架的承力边框做了等强度的壁厚优化，在固定孔位、传感器安装位这些应力集中的区域做了局部加厚，而在框架非承力区域做了大面积的镂空减重处理，在保证飞行振动工况下结构刚度足够、不会产生共振形变的前提下，尽可能降低自身重量，减少对无人机有效载荷的占用。

　　支架的边缘全部做了圆角倒钝处理，既避免装配过程中锐边划伤操作人员、割损导线，也减少飞行过程中的风阻，避免尖锐结构产生的紊流影响无人机的飞行稳定性。从安装边界来看，支架的整体外轮廓尺寸完全控制在UDOO NEO板卡的投影范围外的合理区间内，不会遮挡板卡上的USB、HDMI等外接接口，后续调试时插拔外设不需要拆卸支架，同时支架与板卡表面预留了足够的散热间隙，飞行过程中的气流可以顺着镂空区域穿过板卡表面，带走板卡运行产生的热量，不会因为加装保护结构导致板卡积热过热。

　　在实际装机验证过程中，该支架可以适配轴距250mm到450mm区间的多旋翼无人机，不管是用于航拍作业的巡检无人机，还是用于教学开发的实验无人机，都可以通过调整两端耳片的固定位置完成适配，不需要针对不同机型重新设计安装结构。支架的结构形态也充分考虑了增材制造的工艺特性，所有结构面都做了自支撑设计，采用常用的工程塑料打印时不需要额外添加支撑结构，打印完成后只需要简单去除毛边就能直接装配，大幅降低单件加工的成本与周期，适合小批量定制装机的场景使用。针对机载设备的维护需求，支架的板卡固定位采用无遮挡设计，拆卸板卡时只需要拧下板卡自身的固定螺丝就能将板卡从支架中取出，不需要拆卸整个支架与机身的连接结构，日常维护、更换外设的操作效率更高。
