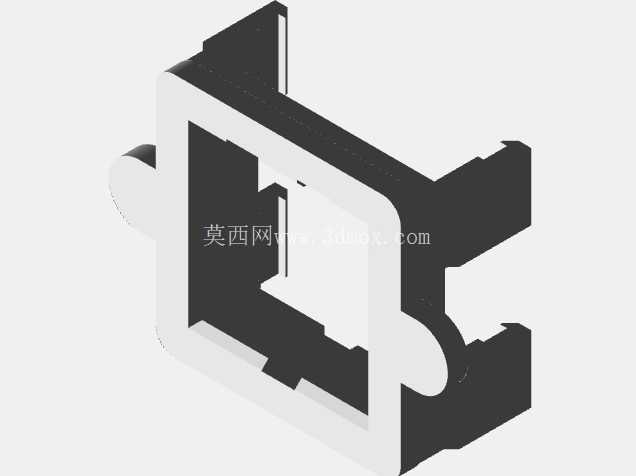

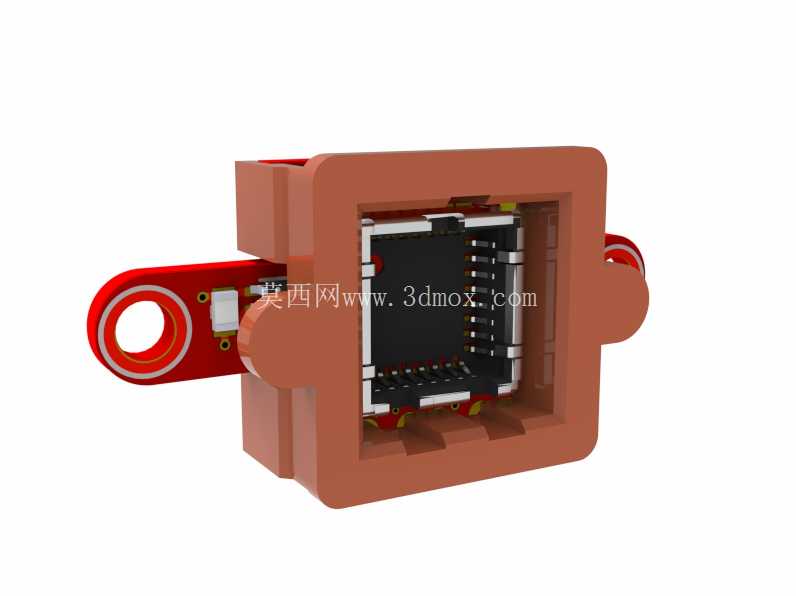

FLIR Lepton适配器卡扣式3D打印保护盖

在嵌入式视觉与热成像感知的小型化开发场景中，FLIR Lepton系列微型热成像模组常与OpenMV Cam这类开源机器视觉平台搭配使用，完成非接触式测温、热源识别、夜视辅助等感知任务，但模组本身的接插部位与核心成像元件缺乏物理防护，在调试、移动部署、外场测试过程中，很容易因磕碰、拉扯、异物剐蹭造成引脚脱焊、镜头污损甚至模组报废，这款适配结构就是针对这一实际工程痛点开发的配套防护部件。

从结构设计逻辑来看，这款保护盖没有采用螺丝紧固、胶粘这类额外增加装配工序的固定方案，而是选择了全周卡扣式的连接结构，卡扣的扣合位置完全匹配Lepton适配器模块的壳体凸台与卡槽特征，装配时只需要对准定位方向施加均匀按压力，卡扣就能顺着模块壳体的导向斜面滑入锁定位，整个装配过程不需要额外工具，拆卸时也只需要轻轻拨开卡扣限位即可完成分离，不会在模块壳体表面留下压痕或胶渍，非常适合开发阶段需要反复拆装调试的使用场景。

在安装边界的匹配设计上，保护盖的内型腔尺寸完全贴合Lepton适配器模块的外轮廓公差，型腔内壁预留了0.15mm的均匀装配间隙，既不会因为间隙过小导致装配卡滞、需要修模才能安装，也不会因为间隙过大造成保护盖松旷、在设备移动时产生异响或移位。保护盖的前端开口位置精准对准热成像模组的镜头视场区域，开口边缘做了0.2mm的倒角处理，既不会遮挡镜头的有效成像视场角，也能在镜头前方形成一圈凸起的防护边，当设备正面朝下放置或者受到正面冲击时，防护边会先于镜头接触接触面，避免镜头镜片直接被硬物刮擦或撞击。

考虑到这款保护盖需要和OpenMV Cam的3D打印外壳齐平安装，设计时特意将保护盖的外轮廓安装面与OpenMV外壳的对应安装面做了共面处理，当保护盖扣合在Lepton适配器模块上之后，保护盖的外侧表面与OpenMV外壳表面完全齐平，没有突出的台阶或者缝隙，既提升了整套视觉感知组件的外观整体性，也避免了突出结构在设备穿过设备安装孔、布线槽时发生勾挂，影响部署效率。保护盖两侧的让位缺口完全对应适配器模块的接插引脚与排线引出位置，缺口边缘做了圆弧过渡处理，不会在装配或者使用过程中割伤排线绝缘层，也不会干涉排线的正常弯折走向，保证信号传输的稳定性。

从实际使用场景来看，这款保护盖不仅适用于实验室环境下的原型开发调试，也能满足小型巡检机器人、便携式热成像测温设备、户外夜视辅助装置这类移动部署场景的防护需求，卡扣结构的抗振动性能经过实际测试，在常规的设备移动、小幅振动工况下不会出现松脱情况，能够持续为核心的热成像模组提供可靠的物理防护。3D打印的成型方式也让这款保护盖具备很高的适配灵活性，如果后续需要调整安装位置、增加额外的固定点位，只需要修改对应的三维模型参数即可快速迭代，不需要开模，大幅缩短了配套结构的开发验证周期，非常适合小批量定制化的嵌入式视觉设备开发场景。

在细节结构处理上，保护盖的壁厚设计为1.5mm，这个厚度既能够保证3D打印过程中不会出现壁厚过薄导致的打印翘边、结构强度不足问题，也不会因为壁厚过大增加不必要的重量和打印耗材消耗，整套保护盖安装完成后，给整套视觉组件增加的重量不到5g，不会对小型无人机、便携穿戴设备这类对负载重量敏感的平台造成额外的负载负担。保护盖的所有棱边都做了R0.3mm的圆角处理，没有尖锐的边角，在装配和日常调试拿取过程中不会划伤操作人员的手部，也不会勾挂周边的线束或者其他设备部件。
