工业机器人TCP校准用尖点定位工装

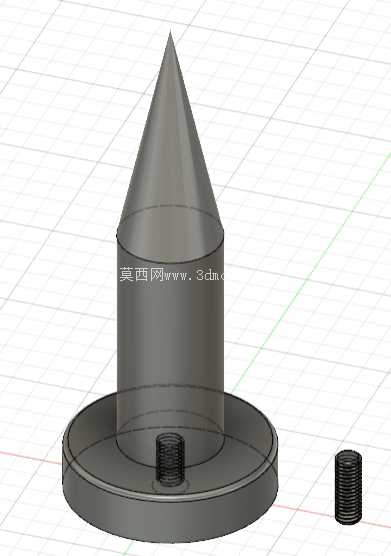

　　在工业机器人末端工具标定场景中，TCP（工具中心点）的校准精度直接决定轨迹重复定位误差，这款尖点校准件正是为解决现场快速标定需求设计的工装。日常产线换型、末端工具更换、碰撞复位后，都需要快速完成TCP校准，传统的四点标定法依赖固定基准尖点，这款校准件的锥尖设计能让机器人末端参考点以不同姿态趋近时，精准对齐同一空间点位，避免多点拟合带来的累积误差。从结构设计来看，整体采用三段式同轴结构，底部是带安装孔的法兰式基座，基座中心设置内螺纹安装孔，可直接通过配套的外螺纹紧固件固定在工作台面、工装板或者机器人周边的标定工位上，基座的平面度控制在较高精度等级，保证安装后锥尖的垂直度偏差不会影响标定结果。

　　中间段是等直径圆柱导向段，一方面承接底部基座与顶部锥尖的同轴度过渡，另一方面在加工时可以作为装夹基准，保证锥尖与安装基面的位置度要求，圆柱段的直径与基座直径形成合理的比例，避免工装整体重心过高导致安装后出现晃动。顶部是60度圆锥尖点，锥尖的圆弧半径控制在极小范围内，趋近对中时能清晰判断接触位置，不会因为尖点圆弧过大导致对中偏差。设计时充分考虑了现场安装的边界条件，基座的外径适配常见的工装板安装孔位间距，底部的螺纹孔规格匹配工业现场常用的紧固件规格，不需要额外加工转接件就能直接固定。

　　整个工装的同轴度公差按照工装夹具的精度等级设计，锥尖相对于基座安装面的垂直度、圆柱段与基座的同轴度都做了严格约束，避免因为工装本身的形位误差传递到TCP标定结果中。在实际使用时，操作人员将该工装固定在机器人工作范围内的固定位置，让机器人末端携带的待标定工具以四种不同姿态趋近锥尖，每次让工具上的参考点与锥尖重合，系统就能自动计算出TCP的实际偏移参数，相比使用平面或者其他基准，尖点对中的方式能大幅降低人眼判断的误差，提升标定效率。同时该工装也可用于三坐标测量机的测头校准、机床主轴的刀尖位置标定等场景，只要是需要固定空间基准点的对中作业，都能使用这款结构简单但精度可靠的尖点工装。

　　设计过程中没有多余的冗余结构，所有尺寸都围绕安装便捷、定位精准两个核心目标，基座的厚度保证了安装后的刚性，即使机器人末端快速趋近接触，也不会出现工装位移或者变形，锥尖部分做了适当的硬度处理，长期使用不会因为频繁接触出现磨损塌尖，维持基准点的位置精度。安装时只需要保证基座底面与安装面完全贴合，锁紧固定螺丝即可，不需要复杂的调平步骤，因为加工阶段已经保证了锥尖与基座底面的垂直关系，只要安装面平整，就能直接获得准确的空间基准点。
