35mmDIN导轨工具安装固定卡座

日常在实验室、小型维修工位搭建作业环境时，零散的手持工具随意摆放不仅占用桌面操作空间，取用时翻找也会打断连续的作业节奏，尤其是焊接、精细装配这类需要注意力高度集中的工序，工具的有序收纳与就近取放，是提升作业效率、减少操作失误的重要细节。这款卡座的核心设计目标，就是解决小型手持工具在标准DIN导轨上的快速挂载问题，适配工业领域通用的35mm规格DIN导轨——这类导轨原本多用于电气柜内的断路器、继电器等元器件安装，凭借标准化的卡扣结构、充足的承载能力，现在也被广泛用于小型工位的模块化搭建，无需在桌面打孔，就能灵活调整各类挂载配件的位置，适配不同作业场景的布局需求。

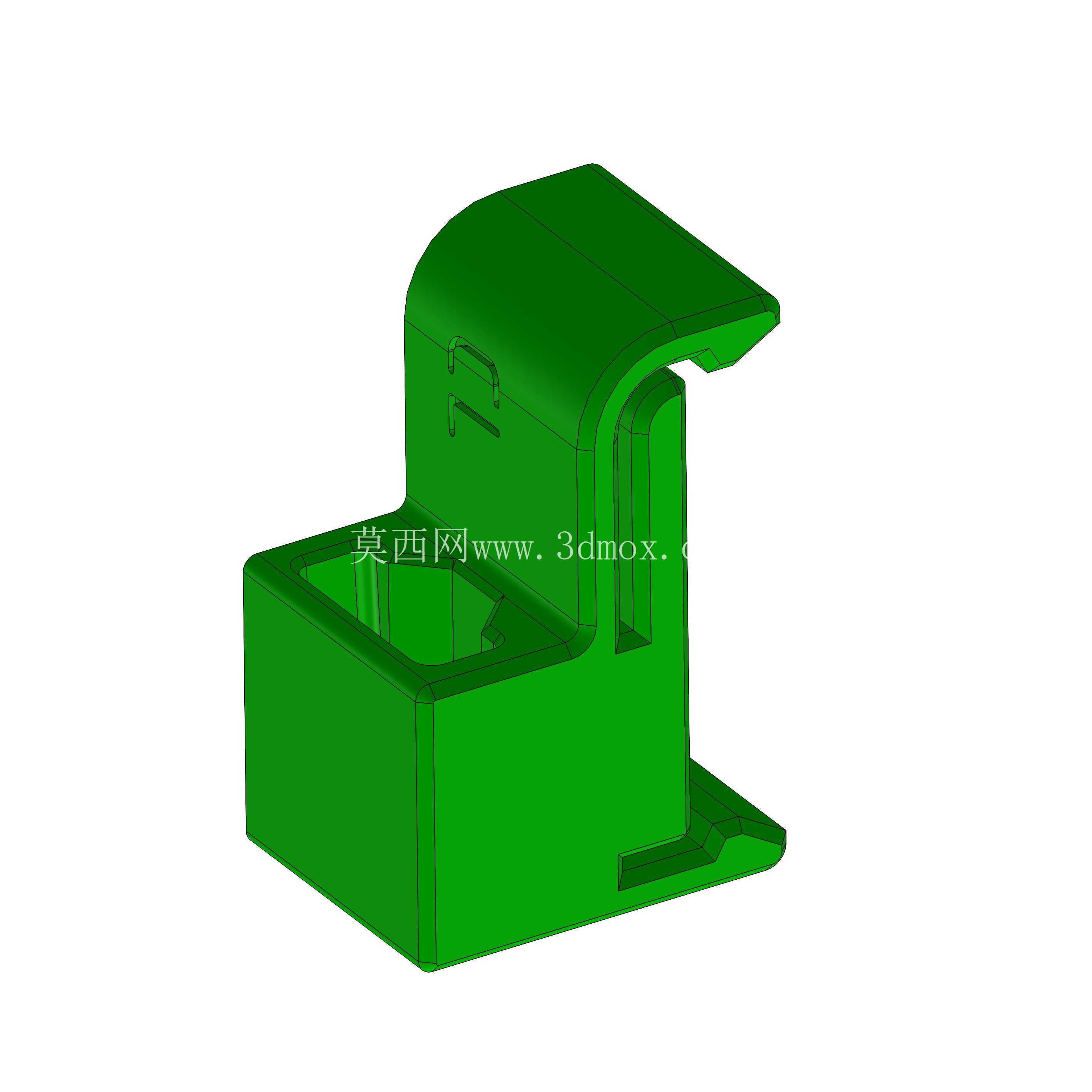

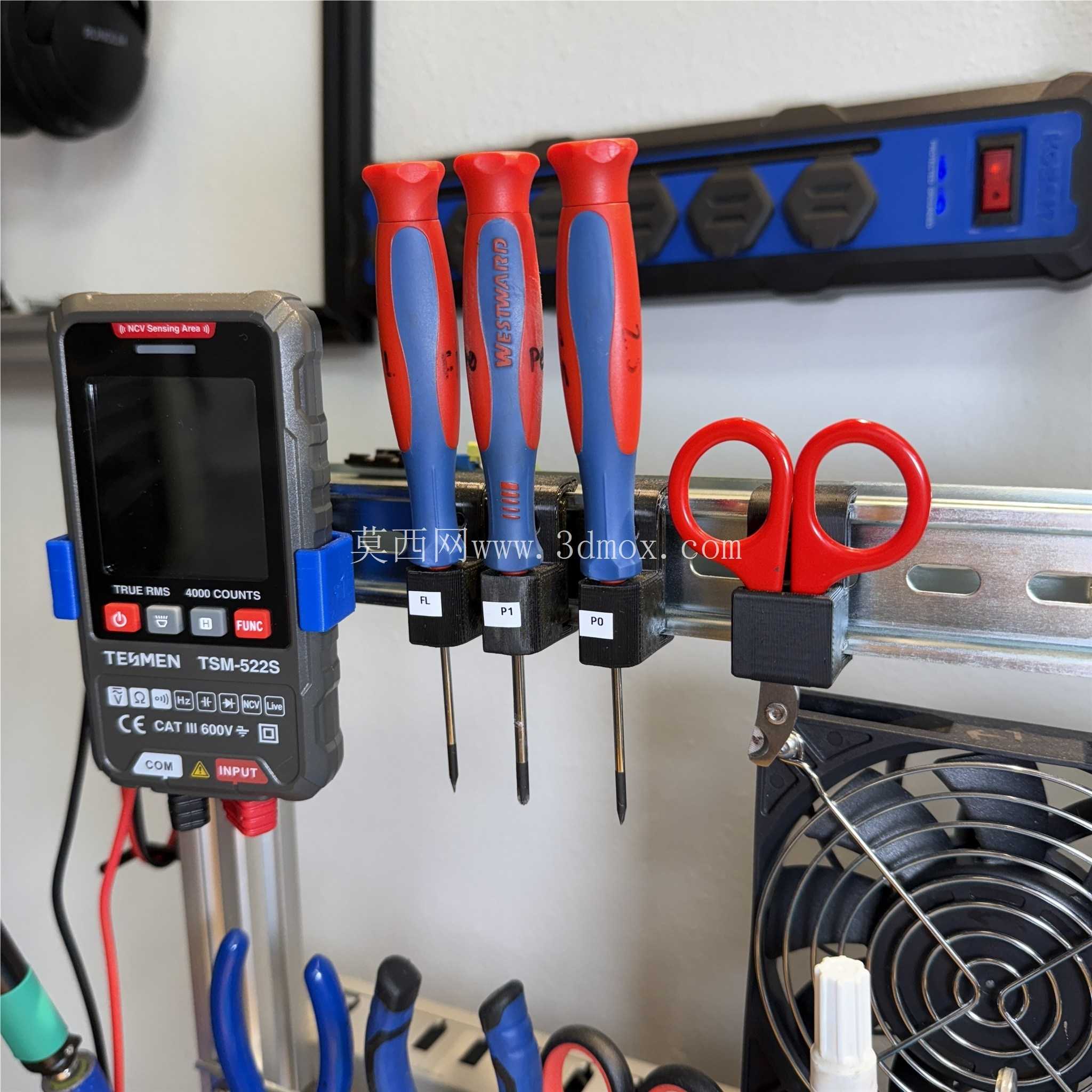

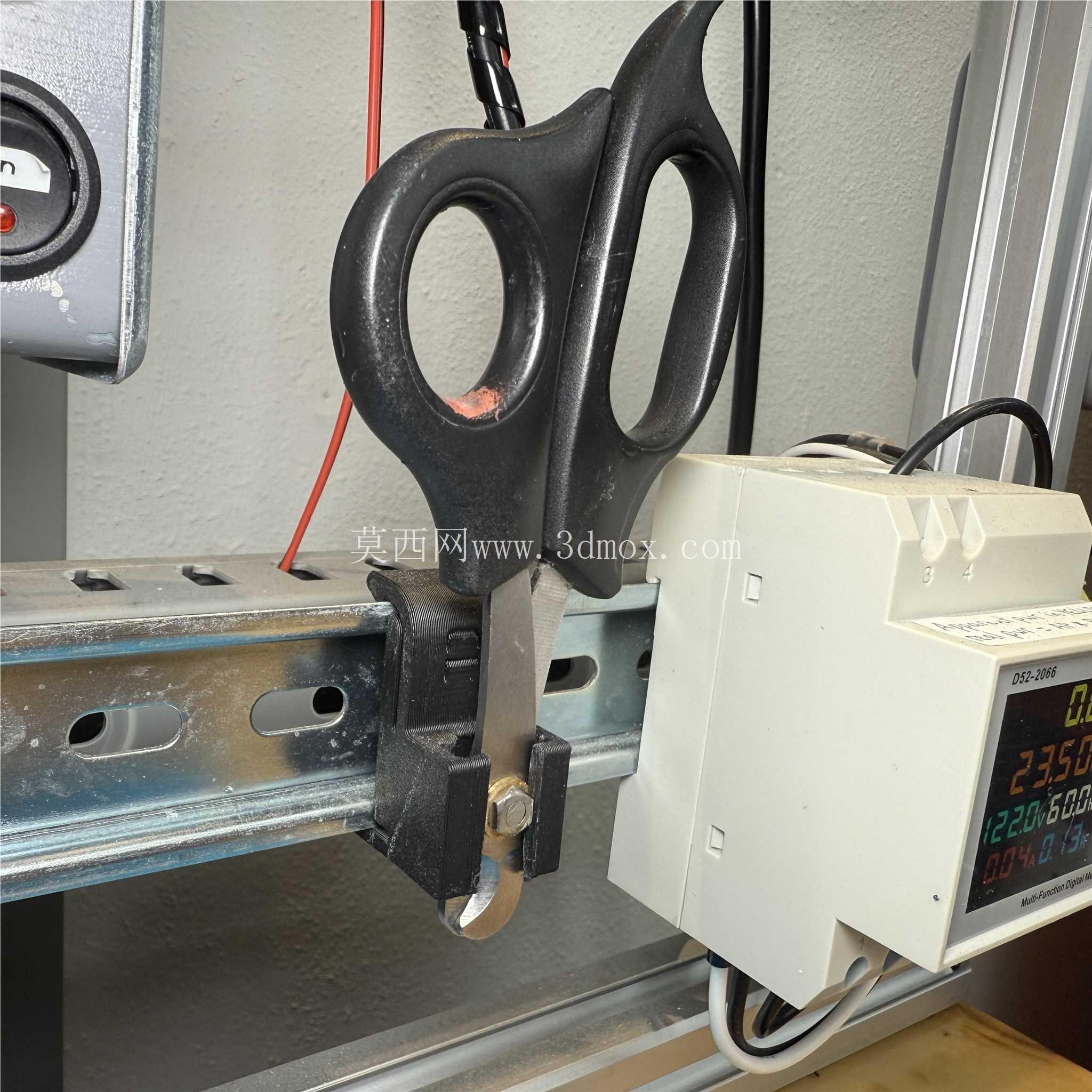

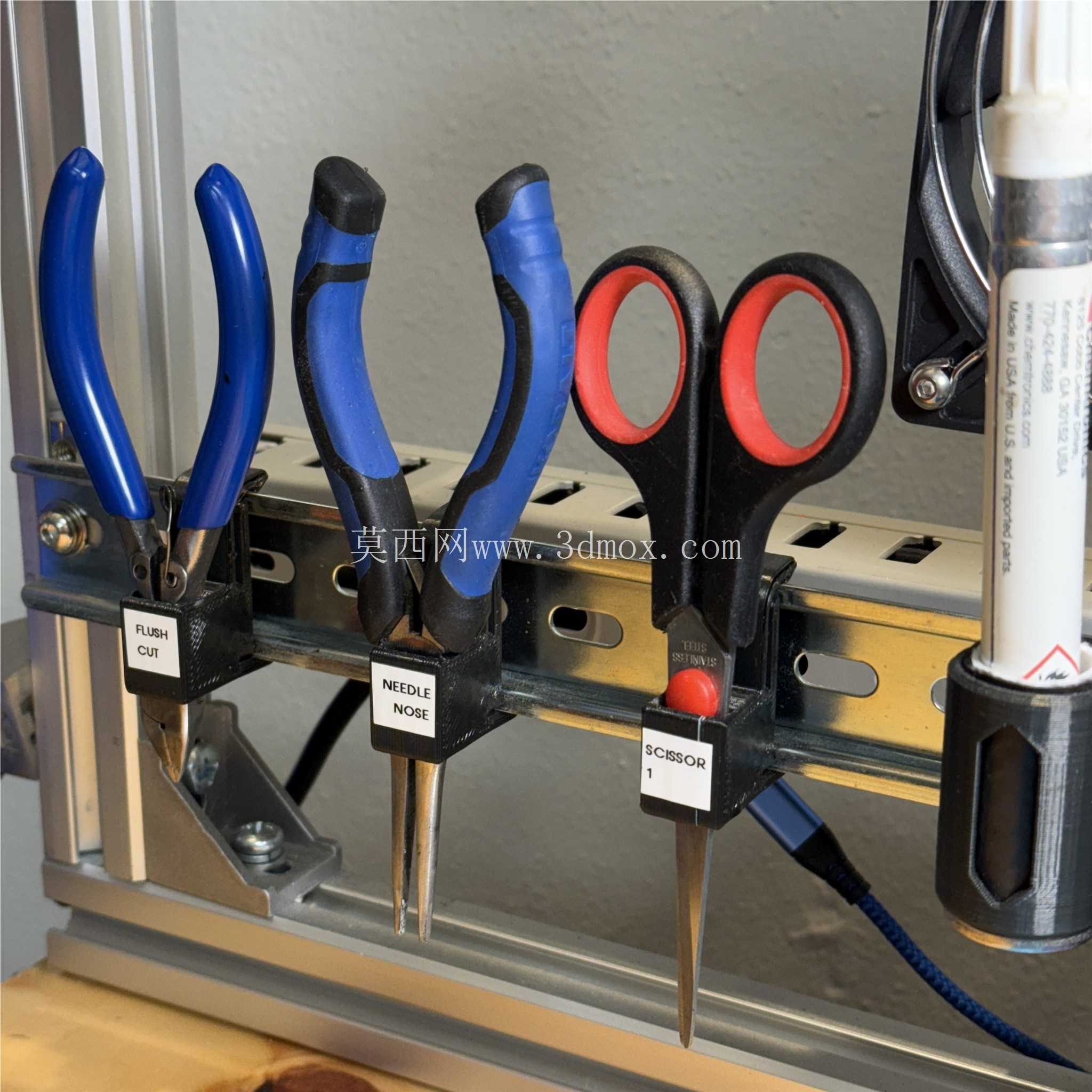

从结构设计来看，卡座下半部分是与DIN导轨配合的卡扣结构，采用侧滑卡入的安装方式，不需要额外的紧固件，对准导轨边缘推入即可完成固定，拆卸时只需轻轻撬动卡扣锁止边就能滑出，调整位置时不会在导轨表面留下压痕或安装孔，适配市面上绝大多数冷轧钢、铝合金材质的35mm DIN导轨，卡扣的过盈量经过反复调整，既不会因为卡接过松导致挂载工具后出现滑移、晃动，也不会因为卡接过紧导致拆装费力，甚至刮花导轨表面的氧化层。卡座上半部分根据不同挂载工具的形态做了差异化的腔体设计，其中对应平口钳、剪刀、尖嘴钳这类带握持手柄的工具，腔体做了内凹的限位台阶，工具插入后手柄会被台阶卡住，不会因为工位振动或者意外触碰从卡座中滑落；对应指甲钳这类小型薄型工具，腔体宽度做了收窄处理，避免工具在腔体内歪斜卡滞；对应铅笔、自动木工铅笔这类细长杆状工具，腔体做了加深设计，插入后笔杆不会倾斜歪倒，取用时可以直接抽出，不需要额外调整姿态。

整个卡座采用参数化设计思路，所有安装尺寸、腔体尺寸都可以根据实际挂载的工具规格做快速调整，不需要重新绘制整体结构，只需要修改对应参数就能生成适配不同工具的变体版本，对于有3D打印条件的使用者来说，可以直接根据自己手头的工具尺寸调整模型后打印使用，不需要额外做二次结构修改。从安装边界来看，卡座卡入导轨后，整体向导轨前方的突出尺寸控制在合理范围内，不会占用过多导轨前方的操作空间，相邻安装的卡座之间只需要预留10mm左右的间隙就能互不干涉，在1米长度的标准DIN导轨上，可以同时挂载十余个不同规格的工具卡座，完全能满足单个小型维修工位的常用工具挂载需求。卡座的腔体边缘都做了R2的圆角过渡，没有尖锐的棱角，取放工具时不会刮伤工具的手柄表面，也不会划伤操作人员的手部，腔体底部预留了2mm的排水排尘间隙，日常使用中落入腔体的灰尘、切削碎屑可以直接从底部间隙漏出，不需要频繁拆开清理，长期使用也不会出现碎屑堆积导致工具插不到位的问题。

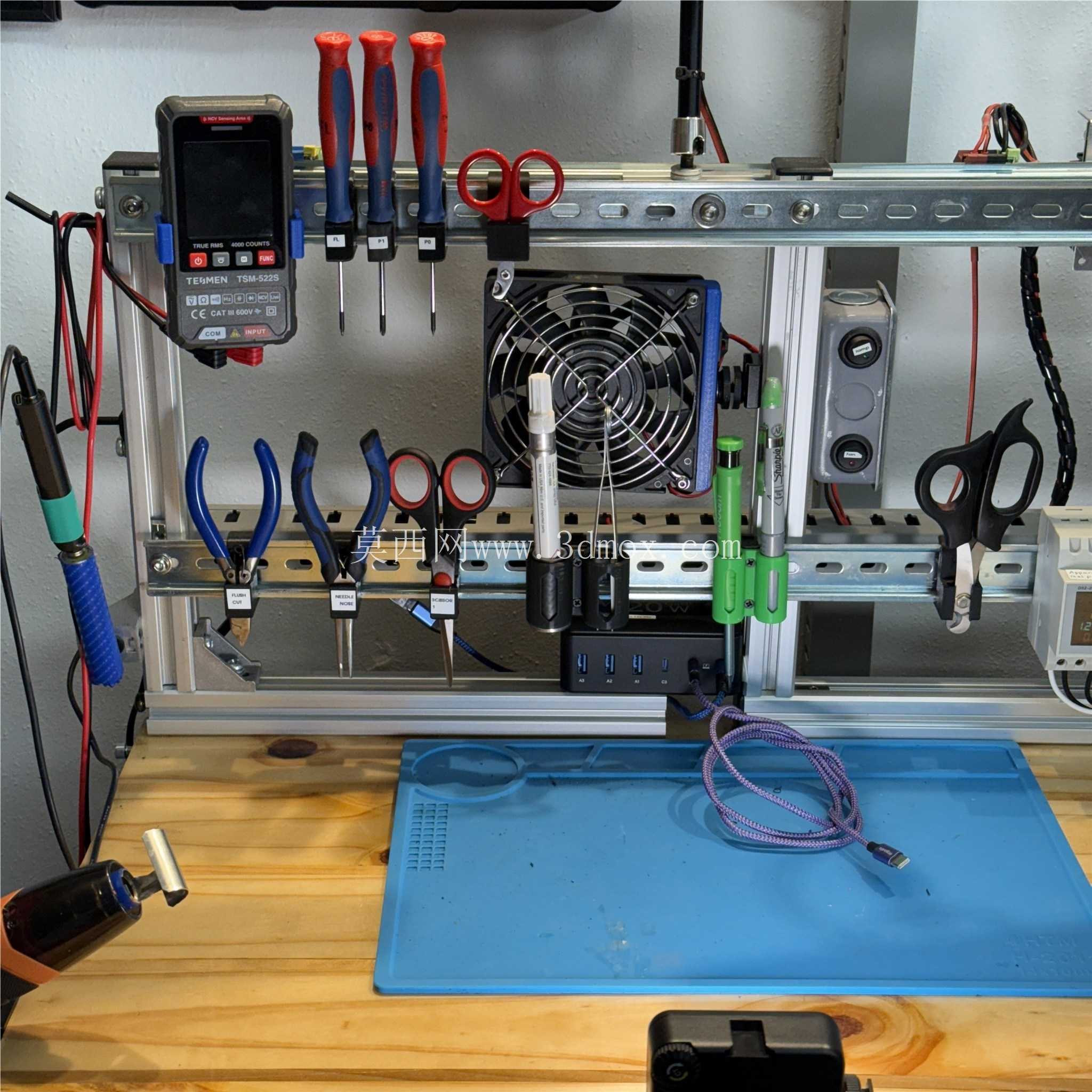

在实际使用场景中，这类导轨挂载卡座除了用于实验室焊接工位的工具收纳，还可以用于小型生产线的边工位工具挂载、家用维修工作台的工具整理、电子维修摊位的工具有序摆放，相比传统的桌面工具盒、挂墙工具板，采用DIN导轨挂载的方式布局灵活性更高，不需要破坏墙面或者桌面结构，后续调整工位布局时，只需要将卡座连同导轨一起移位，或者单独调整卡座在导轨上的位置即可，适配不断变化的作业需求。卡座的壁厚经过优化，在保证结构强度的前提下尽可能减少材料用量，采用常规PLA、PETG等3D打印材料制作时，常温环境下挂载1kg以内的手持工具不会出现结构变形或者卡扣断裂的问题，如果需要挂载更重的工具，只需要适当调整卡扣位置的壁厚参数，就能提升整体的承载能力，适配不同的负载需求。
