Arduino控制RGB摇头LED舞台灯结构

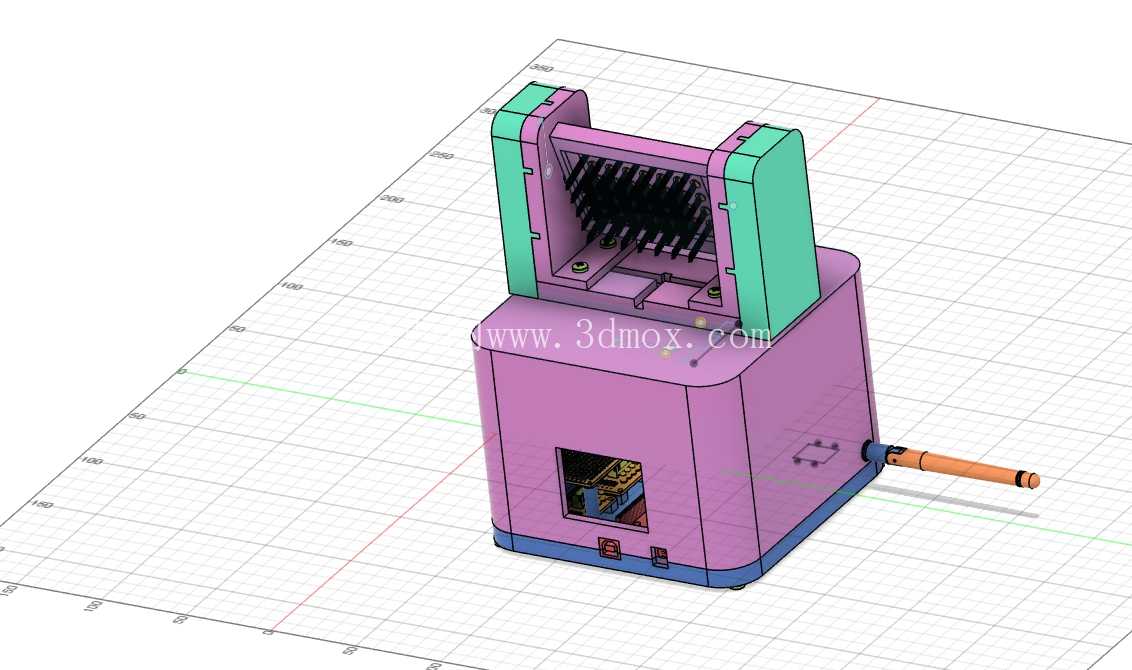

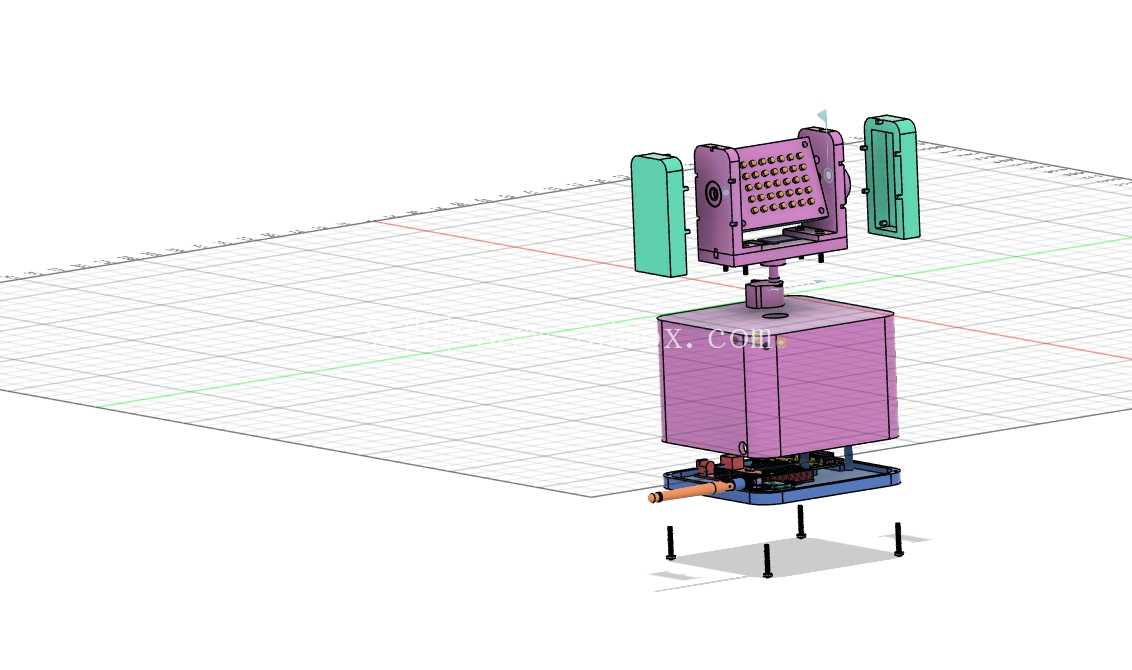

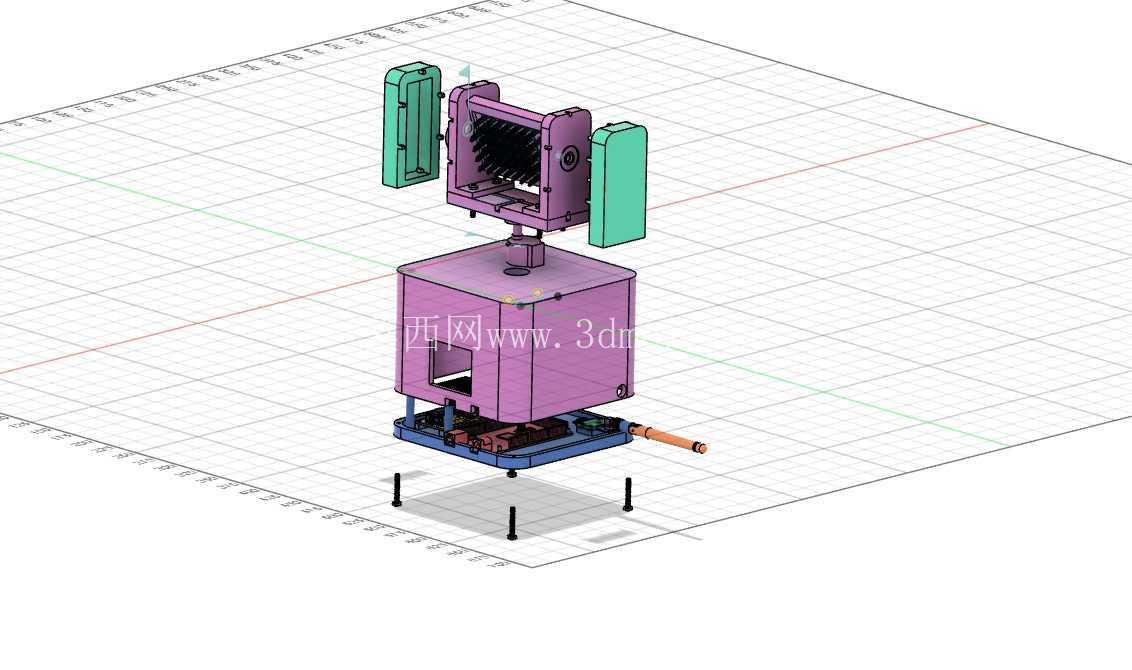

　　这款基于Arduino控制的RGB摇头LED灯组，核心应用场景覆盖小型演出氛围营造、桌面创意灯光交互、创客空间互动装置搭建等领域，区别于传统固定角度的RGB灯组，其双轴摇头结构可实现水平、俯仰两个维度的角度调节，配合全彩LED阵列可输出动态灯光效果，满足小空间内的灯光动态渲染需求。从结构设计逻辑来看，整套装置分为上层灯头组件、中部旋转传动机构、下层控制舱三个独立模块，各模块之间通过快拆结构连接，便于后期维护与元器件更换。

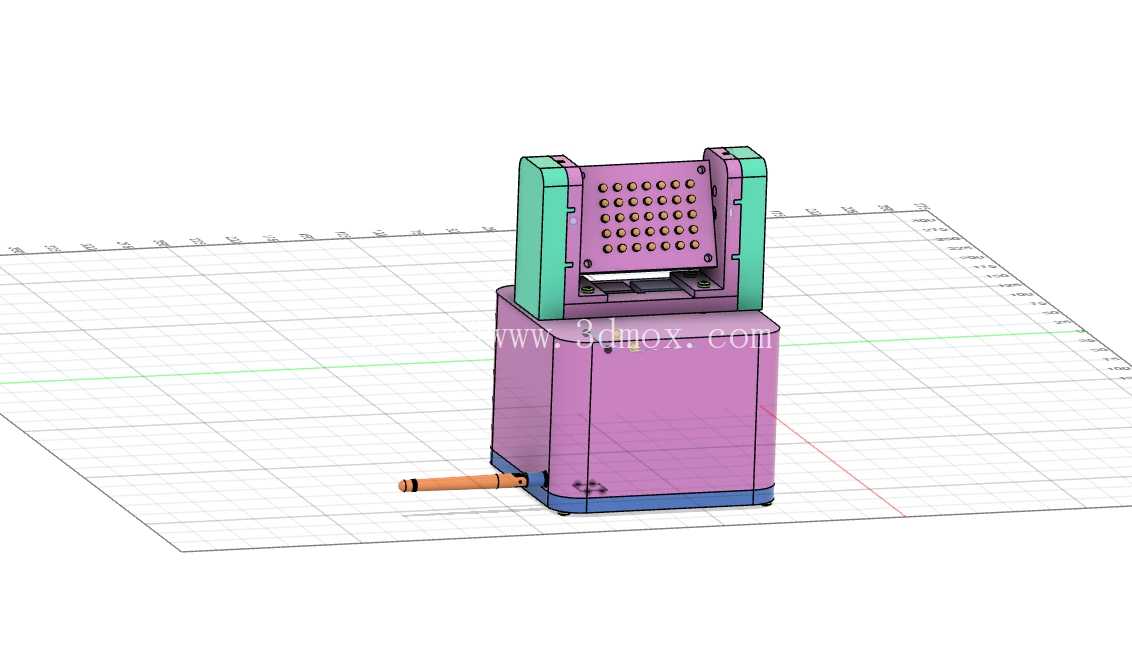

　　上层灯头部分采用密集阵列式排布的RGB灯珠，灯珠安装板预留了标准2.54mm焊盘间距，可直接兼容市面上通用的直插或贴片RGB灯珠，灯头两侧设置的对称支撑耳板既承担俯仰轴的安装定位功能，也可作为散热辅助结构，将灯珠长时间工作产生的热量通过金属连接轴传导至下部结构，避免灯头内部积热导致灯珠光衰过快。中部旋转传动结构采用双步进电机驱动方案，水平旋转轴负责整套灯头的360度水平回转，俯仰轴负责灯头上下120度范围内的角度调整，两个轴系均采用ABEC5级深沟球轴承作为转动支撑，可有效降低转动过程中的径向跳动，保证灯光投射角度的精准性，传动部分未采用齿轮减速结构，而是通过步进电机直驱配合细分驱动设置，既减少了齿轮传动带来的回程间隙，也降低了传动结构的运行噪音，适合在室内安静场景下使用。

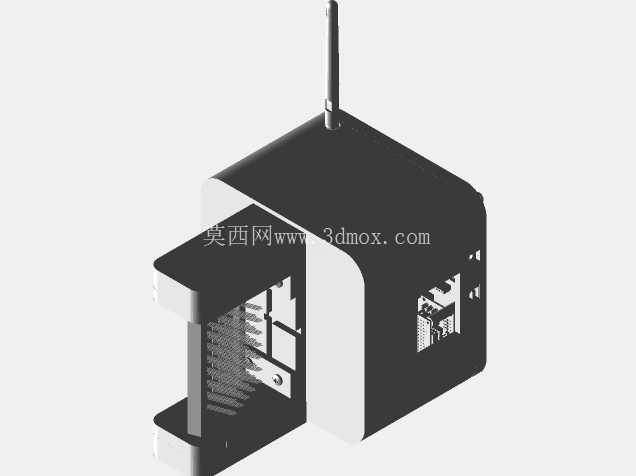

　　下层控制舱为立方体结构，内部集成了Arduino控制板、双路ULN2003步进驱动模块、NRF24L01无线通信模块、12V电源输入接口与DC-DC降压模块，控制舱底部设置了四个带橡胶减震垫的安装支脚，支脚预留M3安装孔位，可直接固定在桌面、支架或桁架结构上，安装边界需保证控制舱周边预留至少20mm的散热空间，避免电源模块与驱动模块工作时热量堆积。电路设计层面，灯珠驱动采用MOSFET管作为开关元件，每一路RGB颜色通道独立控制，可实现256级灰度调节，配合无线通信模块可实现远程灯光效果切换与角度控制，无需额外布设控制信号线。

　　整套结构的安装公差控制在0.1mm范围内，所有连接孔位均采用标准公制螺纹规格，通用五金配件即可完成整机组装，结构件之间的定位采用止口设计，组装时无需额外工装即可快速对齐安装位置。在实际使用过程中，该装置可通过预设程序实现灯光随音乐节奏跳动、角度随控制信号同步转动的效果，也可通过二次开发接入智能家居控制系统，作为室内氛围灯光使用。结构设计时充分考虑了创客群体的改装需求，灯头面板预留了扩展焊盘，可根据需求增加灯珠数量或更换更高功率的灯珠组件，控制舱内部预留了15%的闲置空间，可额外加装传感器、蓝牙模块等扩展元器件，无需重新设计外壳结构。转动部分的走线采用中空轴穿线方案，避免转动过程中线材缠绕磨损，所有外露线材均预留了足够的弯折余量，保证大角度转动时线材不会被拉扯断裂。
