等距阶梯式铜管乐步练习结构件

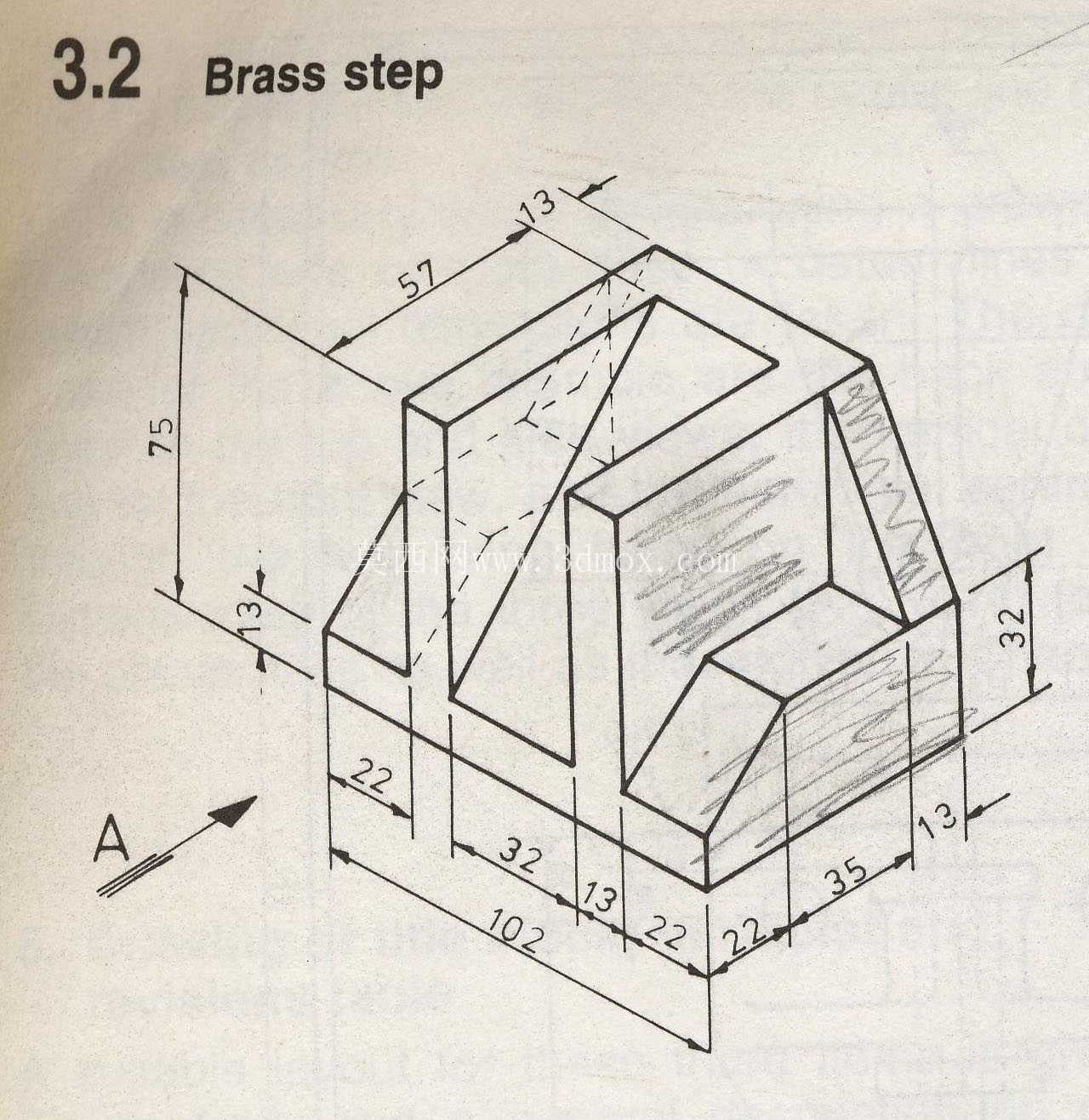

　　在机械结构认知与三维建模练习的场景中，这类阶梯式结构件常被用作基础建模训练的典型载体，同时也可作为小型工装定位的辅助支撑块使用，在通讯设备内部的小型安装位适配场景中，也能见到类似阶梯结构的应用，用来填补不同高度元件之间的安装间隙，避免元件悬空导致的连接松动问题。从结构本身来看，该构件采用对称式阶梯开槽设计，整体外轮廓总长102mm，总高度75mm，总宽度方向的基准尺寸可通过轴测图标注的分段尺寸累加获得，外沿的13mm倒角设计既可以去除加工后的锐边，避免装配时划伤操作人员或相邻元件，也能在安装导向阶段起到导入作用，降低对位难度。

　　内部的阶梯槽采用分段式尺寸设计，从端面起始依次排布22mm、32mm、13mm、22mm、35mm的分段长度，每个阶梯的高度差统一为13mm，这种等高度差的阶梯设计，一方面可以满足不同直径铜管类零件的承托定位需求，在铜管乐器的指法练习辅助工装中，不同高度的阶梯可以对应不同按键位置的行程参考，帮助练习者快速熟悉按键的高度差与位置分布；另一方面在通讯设备的布线场景中，不同宽度的阶梯槽可以分别容纳不同线径的通讯线缆，实现线缆的分层排布，避免多股线缆缠绕导致的信号干扰问题。

　　设计过程中优先采用了直壁加斜角过渡的结构形式，内部槽体的转角处没有采用完全直角设计，而是预留了微小的斜角过渡，这一细节既考虑了铣削加工时的刀具让刀需求，避免直角处出现刀具过切或者残留凸台的问题，也能减少应力集中现象，当构件承受纵向压力时，斜角过渡可以将应力分散到相邻的壁面上，提升整体的结构强度。从安装边界来看，构件底部为完整的平面，可以直接通过螺栓固定或者胶粘的方式安装在基准平面上，两侧的外伸端面没有多余的凸台结构，安装时不需要预留额外的侧边空间，仅需要按照总长102mm、总宽对应尺寸预留矩形安装区域即可，相邻安装元件的最小间隙可以控制在2mm以内，能够适配紧凑空间内的安装需求。

　　在实际建模过程中，这类结构需要重点关注各分段尺寸的累加校验，避免出现尺寸链闭合错误，比如底部的分段尺寸累加需要与总长102mm完全匹配，高度方向的阶梯尺寸累加需要与总高75mm匹配，同时斜角的角度与方向需要统一，避免出现镜像错误导致的装配干涉。作为练习用结构件，它涵盖了拉伸、切除、倒角、基准轴建立等多个基础建模命令的操作，能够帮助初学者快速掌握三维建模中的尺寸标注逻辑与结构合理性判断方法，而作为实际应用的结构件，它的阶梯式设计可以灵活适配多种不同的定位、承托、布线需求，不需要额外加工定制即可适配多种相近的安装场景，具备较好的通用性。
