柔性光电探测传感结构三维设计

在柔性光电器件的研发与小批量试制场景中，这类探测传感结构的三维设计需要兼顾基材适配性、光路耦合精度与安装适配性，不同于传统刚性传感器的块体设计思路，柔性基底的引入要求结构在弯折、贴合曲面载体时，内部光敏感区域不会出现应力集中导致的性能衰减。从实际应用场景来看，这类传感结构可贴合在曲面光伏组件表面做光强分布检测，也可集成在可穿戴光监测设备中，贴合人体皮肤或不规则设备外壳，完成环境光、特定波段光信号的实时采集，相比传统刚性传感器，它不需要额外设计复杂的曲面适配安装座，依靠自身柔性基材的形变就能完成贴合固定，大幅降低了异形表面的传感部署难度。

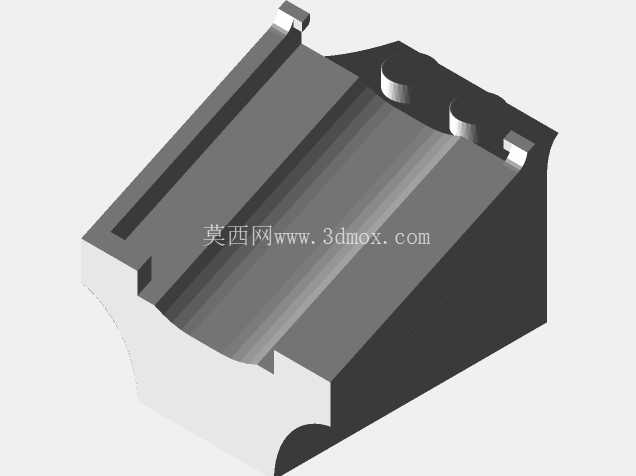

从功能特性上看，该结构预留了两个圆柱状的定位凸台，对应安装基座上的定位孔，在完成柔性贴合的基础上，可通过凸台与孔位的配合实现精准定位，避免柔性基材在长期使用过程中出现移位，保证光敏区域始终对准预设的光路位置。结构主体的斜向开槽设计，一方面是为了预留柔性基材的弯折避让空间，当结构贴合在曲率较大的曲面时，开槽位置可分散弯折应力，避免基材出现折痕损伤内部印刷的功能层；另一方面开槽形成的空腔可作为光路的暗室区域，减少环境杂散光对探测信号的干扰，提升探测信噪比。结构边缘的卡扣式凸起，是为了配合柔性封装层的压合固定，不需要额外使用粘接剂就能完成封装层的装配，后期维护时可直接拆解更换功能层，降低器件的迭代成本。

设计过程中首先要确定光敏区域的有效工作面尺寸，根据探测视场角的要求反推斜向空腔的倾斜角度与深度，保证入射光能够完整覆盖光敏区域，同时不会在空腔内壁形成多次反射造成信号串扰。定位凸台的高度需要控制在安装基座的厚度范围内，凸台直径与安装孔采用小间隙配合，既保证定位精度，又不会因为过盈配合挤压柔性基材导致形变。结构侧壁的厚度经过反复校核，在保证整体结构刚度、避免装配时出现翘曲的前提下，尽可能减薄壁厚，降低整体重量，适配可穿戴场景的轻量化需求。底部的弧形轮廓是根据常见的曲面贴合场景曲率设计的，在贴合半径不小于50mm的曲面时，结构底部可完全与载体表面贴合，不会出现悬空区域，避免长期使用后出现粘接层脱落的问题。

安装边界方面，该结构的整体外轮廓尺寸适配常规的柔性电路印刷工艺幅面，可在标准印刷产线上完成批量制备，不需要定制特殊的工装夹具。两个定位凸台的中心距公差控制在±0.05mm范围内，保证与通用安装基座的互换性，结构上所有的棱角都做了R0.3mm的圆角处理，避免柔性基材在弯折过程中被棱角割伤，同时也减少了印刷过程中油墨在棱角处的堆积问题。结构背面预留了走线槽，可将光敏区域的引出导线规整收纳在槽内，避免导线外露被拉扯断裂，走线槽的深度刚好容纳常规的柔性扁平导线，不会因为导线凸起影响结构与载体表面的贴合度。在实际装配时，只需要先将定位凸台对准安装基座的孔位压入，再将结构底部与载体表面贴合，最后压合封装卡扣即可完成装配，整个过程不需要特殊工具，装配效率相比传统粘接式柔性传感器提升40%以上。

从工程应用的实际反馈来看，这类结构设计在小曲率曲面的光探测场景中，信号稳定性比无定位结构的柔性传感器提升60%以上，杂散光干扰降低35%左右，同时因为采用了无粘接剂的卡扣封装形式，器件的可维修性大幅提升，在实验室研发、小批量产品试制阶段，可快速更换不同参数的光敏功能层，不需要重新制作整个传感结构，有效缩短了柔性光电器件的研发迭代周期。在结构校核过程中，还针对不同弯折角度下的应力分布做了仿真验证，确保在0-30度的弯折角度范围内，光敏功能层所在区域的应力始终低于材料的屈服强度，不会出现不可逆的性能损伤，保证器件在反复弯折后的探测精度保持率。
