ADXL355振动传感器适配外壳结构设计

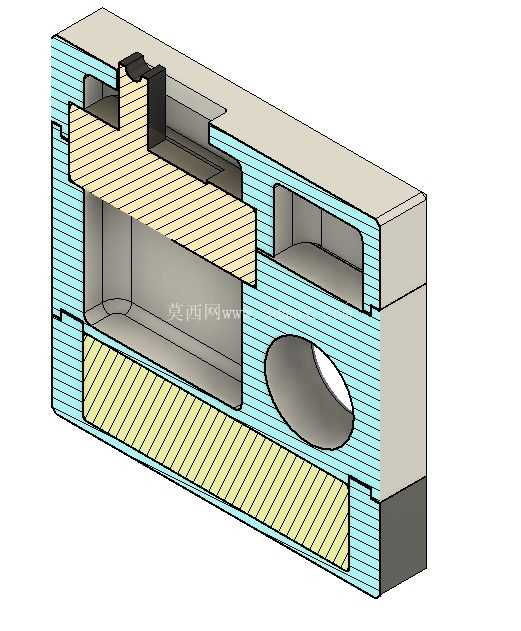

　　在工业设备状态监测、教学实验数据采集场景中，振动信号的精准拾取离不开可靠的传感器安装载体，这款适配ADXL355芯片的三轴振动传感器外壳，正是围绕现场快速部署、多方向信号采集的实际需求完成的结构设计。日常做设备振动巡检时，经常遇到临时测点需要快速固定传感器的情况，传统螺接固定需要在被测表面打孔攻丝，不仅破坏设备外观，对于薄壳类被测件根本无法实施，这款外壳在结构设计时预留了内置磁铁的安装腔位，装配后可直接吸附在平整的铁质设备表面，无需额外工装就能完成临时测点部署，针对不需要磁吸固定的长期监测场景，磁铁安装位可直接省略，不会额外占用安装空间，适配不同周期的监测需求。

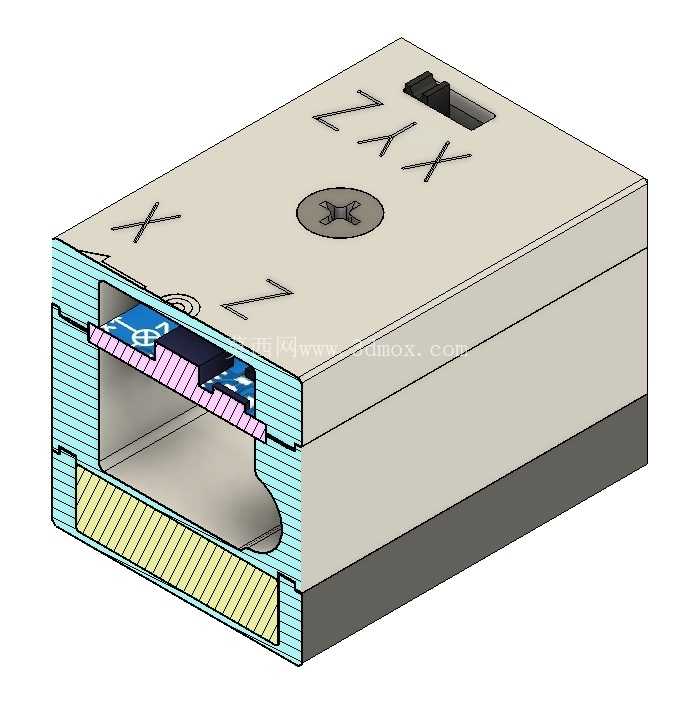

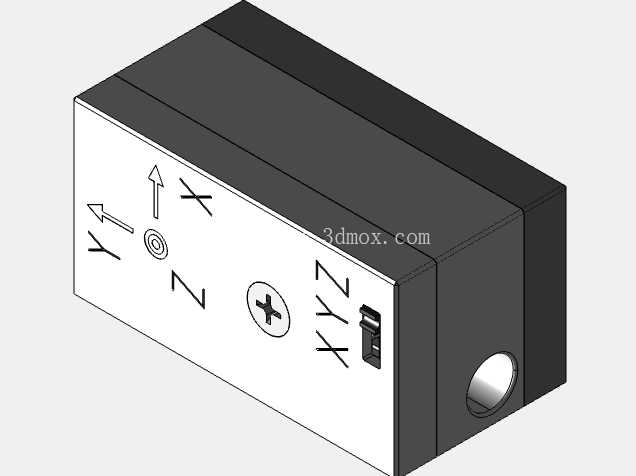

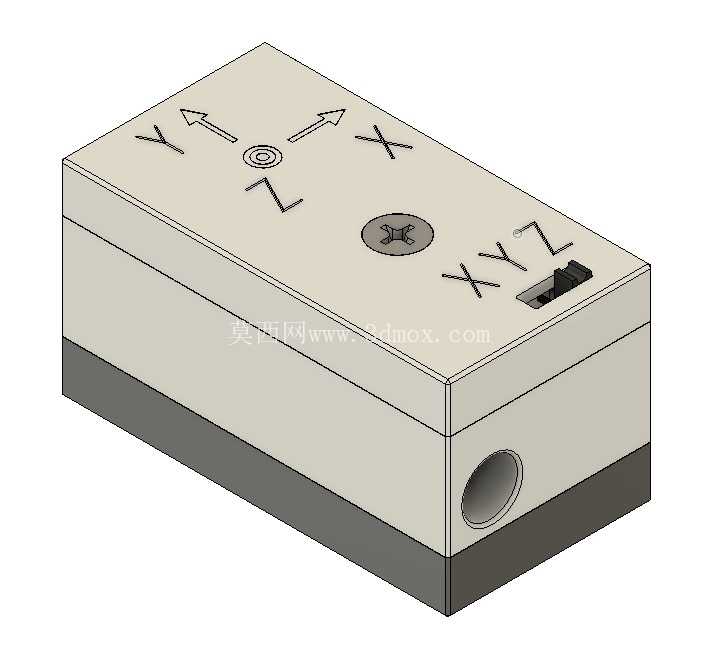

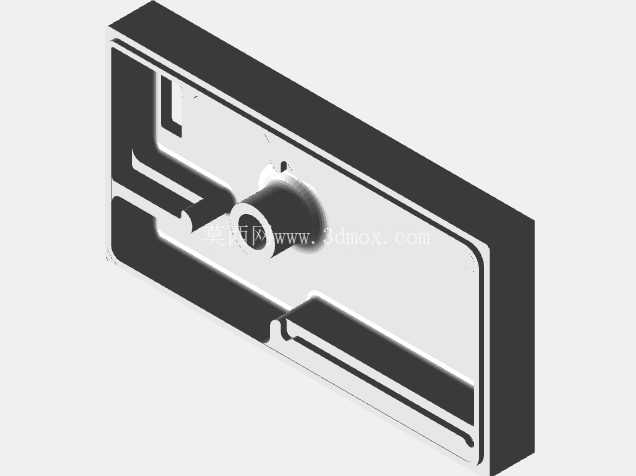

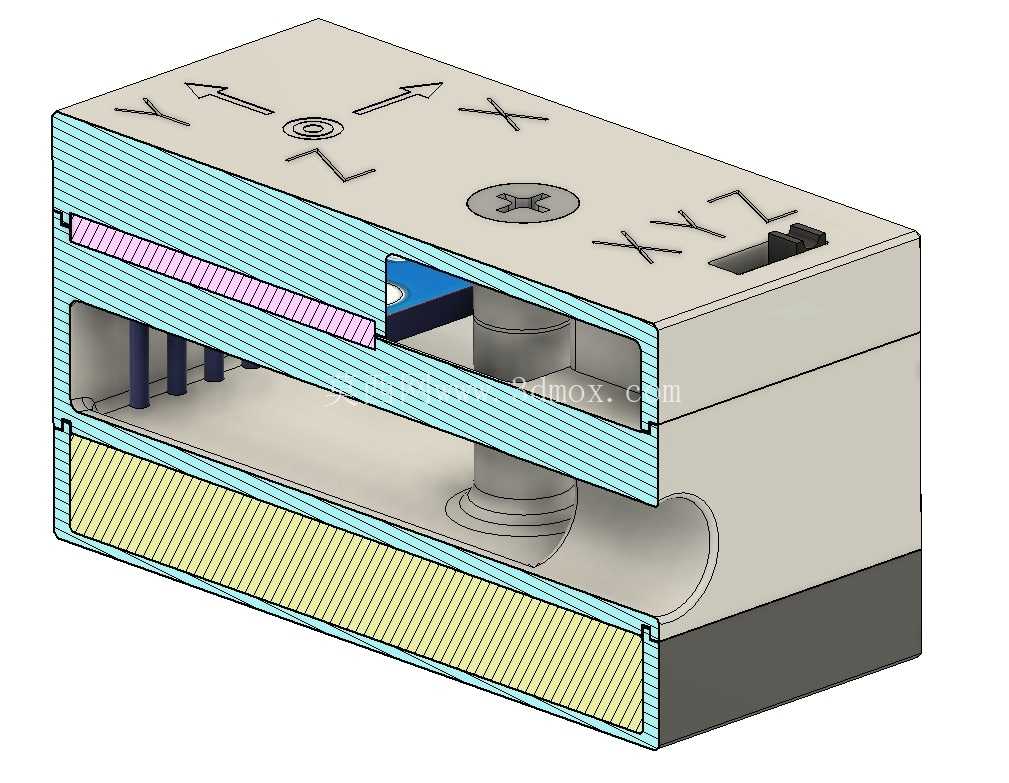

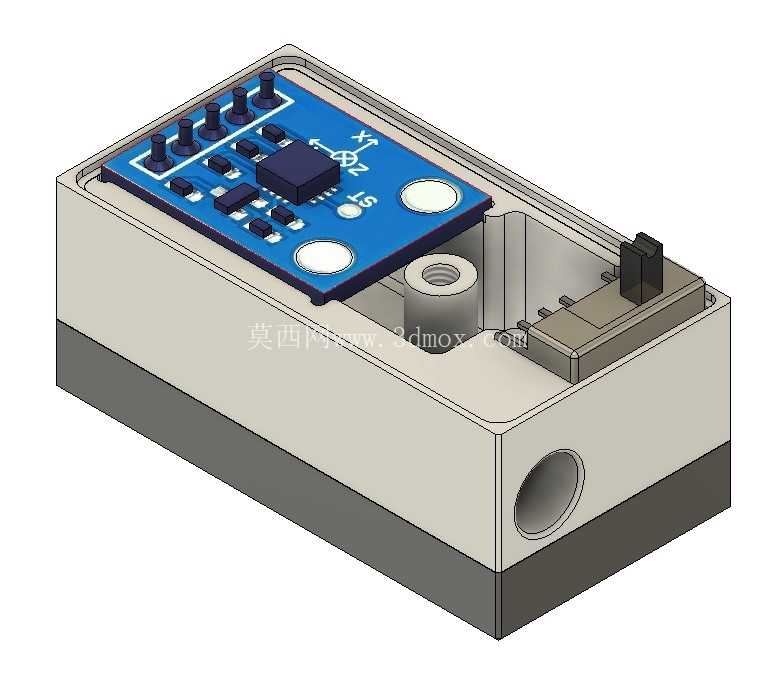

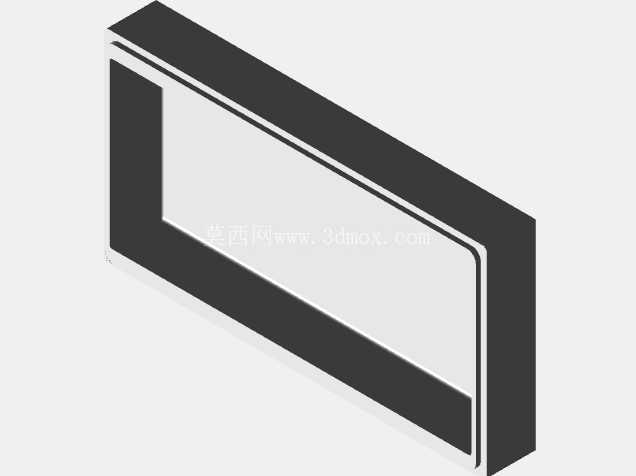

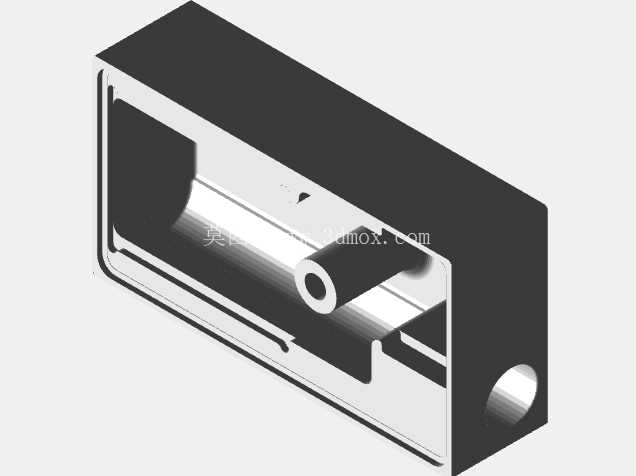

　　外壳整体采用分体式结构设计，总共包含三个独立装配部件，拆分后的部件无倒扣、无特殊拔模角度要求，可直接通过FDM3D打印完成制作，打印完成后仅需去除支撑就能完成装配，不需要额外的二次机加工，对于小批量试制或者实验室自制场景十分友好，能大幅缩短从设计到实物验证的周期。外壳的外部轮廓尺寸控制在42×22.5×22.5mm，整体体积小巧，不会对被测设备的原有振动特性造成额外负载影响，毕竟振动监测中如果传感器附加质量过大，会改变被测点的固有振动频率，直接导致采集数据失真，这个尺寸下的外壳重量控制在极低水平，完全满足高精度振动监测的负载要求。内部容纳的ADXL355传感核心安装位尺寸匹配22.4×16.0×1.5mm的芯片规格，安装腔做了定位挡边设计，装配时芯片可直接卡入定位，不需要额外打胶固定，后期维护更换芯片也十分方便。外壳表面做了清晰的三轴方向标识，X、Y、Z三个检测方向的箭头直接成型在壳体表面，现场部署时不需要额外核对芯片引脚定义，直接对照表面标识就能确认传感器安装方向，避免因方向装反导致的采集数据坐标系错误，减少现场调试的核对工作量。

　　壳体侧面预留了拨码开关的安装避让位，可适配SK-13D07型号的模拟开关，支持4档切换、3位通道选择，可直接通过壳体外部的拨杆操作切换测量方向，不需要拆开外壳调整内部接线，在多方向振动数据采集的实验场景中，可快速切换检测轴向，提升测试效率。壳体端部预留了电缆出线孔，适配直径6mm的信号电缆，出线孔位置做了圆角过渡，避免长期使用过程中电缆外皮被壳体锐边割破导致的信号中断问题，同时预留了M3规格螺丝的安装孔位，共设置2处M3×12规格的螺丝固定点，针对非铁质表面的安装场景，可通过螺丝直接将传感器外壳固定在被测点位，适配混凝土、塑料、铝合金等多种材质的被测表面。

　　在结构强度设计上，壳体侧壁做了1.5mm的均匀壁厚，既保证3D打印过程中不会出现壁厚不均导致的翘曲变形，也能为内部芯片提供足够的防护能力，日常使用中的轻微磕碰、落灰都不会影响内部传感元件的正常工作。壳体表面的十字标识对应安装定位基准点，现场部署时可将该点对准被测位置的振动中心点，保证传感核心与被测点的位置偏差控制在最小范围，进一步提升采集数据的准确性。考虑到教学场景中经常需要将传感器连接示波器或者Arduino开发板做振动实验，这款外壳的出线方向做了侧向优化，不会因为电缆出线方向遮挡三轴标识，也方便实验台架上的走线整理，避免电缆拉扯导致传感器移位。
