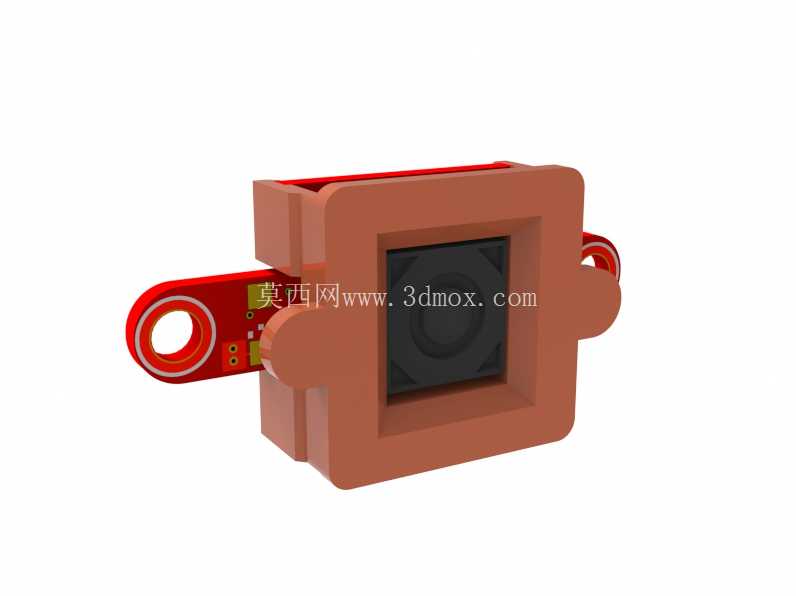

OV5640摄像头模块卡扣式保护盖结构

　　在嵌入式视觉开发场景中，OV5640这类FPC接口的图像传感器模块常被集成到OpenMV开发套件、小型视觉检测工位、桌面级图像采集设备中，这类模块的核心感光元件与FPC排线连接处缺乏硬质防护，在设备组装调试、日常移动搬运、多工位轮换测试的过程中，很容易出现镜头磕碰刮花、FPC排线弯折断裂、模块与主控壳体衔接错位的问题，直接影响图像采集精度与模块使用寿命。这款保护盖的设计完全围绕OV5640 FPC传感器模块的实际安装痛点展开，没有做多余的装饰性结构，所有造型特征都服务于防护与安装的核心需求。整体采用卡扣式快装结构，不需要额外螺丝或者粘接固定，安装时对准模块边缘的定位凸台，轻压即可完成扣合，拆卸时只需拨开两侧的卡扣位就能取下，不会对模块本身的PCB板或者FPC排线造成额外应力。保护盖的中心预留了精准的镜头通光孔，孔位边缘做了0.2mm的下沉台阶，刚好可以避开镜头外圈的调焦环，不会在安装后触碰镜头导致焦距偏移，同时通光孔的内径尺寸经过匹配计算，不会遮挡OV5640镜头的有效视场角，保证图像采集时不会出现暗角。

　　两侧的延伸翼片上预留了标准安装孔位，孔位间距与OpenMV Cam的官方3D打印外壳安装孔完全对齐，扣合保护盖之后的传感器模块，可以直接卡入对应外壳的安装位，不需要额外调整位置，模块与外壳之间的缝隙控制在0.1mm以内，既不会出现晃动异响，也不会因为过盈配合导致装配困难。保护盖的内壁做了均匀的0.3mm避让槽，刚好容纳FPC排线的弯折区域，避免排线被壳体挤压导致信号传输异常，同时内壁的定位筋条可以卡在模块PCB板的边缘，限制模块在保护盖内部的前后左右窜动，即使设备在移动或者轻微振动的工况下，传感器模块也能保持位置稳定，不会出现光轴偏移的问题。

　　从安装边界来看，保护盖整体外轮廓尺寸控制在刚好覆盖模块核心区域的范围，不会向外延伸过多占用设备内部的布线空间，对于内部空间紧凑的小型视觉检测设备、嵌入式图像采集终端来说，这种紧凑的尺寸设计可以大幅降低结构适配的难度，不需要为了容纳保护盖额外修改主控壳体的内部型腔。在实际工程应用中，这类保护盖除了基础的物理防护作用，还可以在多设备批量组装时作为定位基准件使用，通过保护盖的外轮廓与设备壳体的定位槽配合，快速完成传感器模块的光轴校准，减少逐台调试焦距与安装位置的工时。

　　卡扣结构的扣合力度经过反复调整，既可以保证日常使用中不会因为轻微振动脱落，也不会因为扣合力度过大导致拆卸时损坏模块上的贴片元件，所有棱角位置都做了R0.5的圆角处理，避免安装过程中划伤操作人员或者刮伤FPC排线的绝缘层。针对3D打印的工艺特性，整个结构没有设计大跨度的悬空结构，打印时不需要添加大量支撑，打印完成后只需要简单去除毛边即可直接使用，不需要二次打磨或者机加工，适合小批量快速制作适配不同项目的定制化防护结构。在工业视觉检测工位的应用中，这类带保护盖的传感器模块可以更好地适应车间内多尘、偶尔有细小碎屑飞溅的环境，保护盖可以阻挡大部分灰尘落到镜头表面，减少镜头清洁的频次，同时也能避免调试过程中工具误碰镜头或者排线导致的模块损坏。对于教育场景下的嵌入式视觉教学实验来说，学生在反复插拔模块、调整安装位置的过程中，保护盖可以大幅降低模块因为误操作损坏的概率，减少实验耗材的损耗。整个结构的壁厚均匀控制在1.5mm，既保证了足够的结构强度，在受到轻微外力冲击时不会开裂变形，也不会因为壁厚过大导致整体重量增加，给模块的安装固定位带来额外负载。
