DIN导轨安装式I2C总线固定支架结构

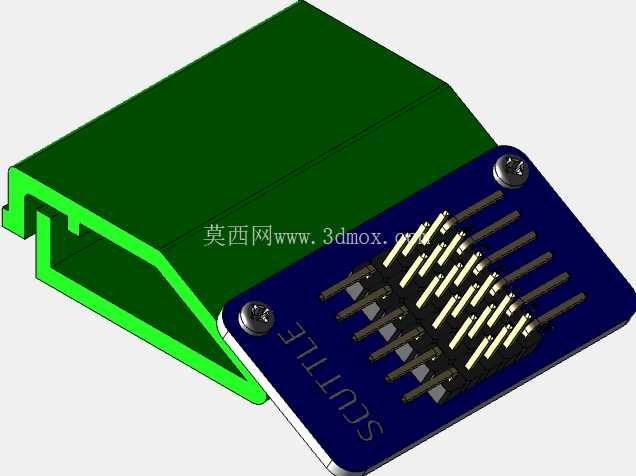

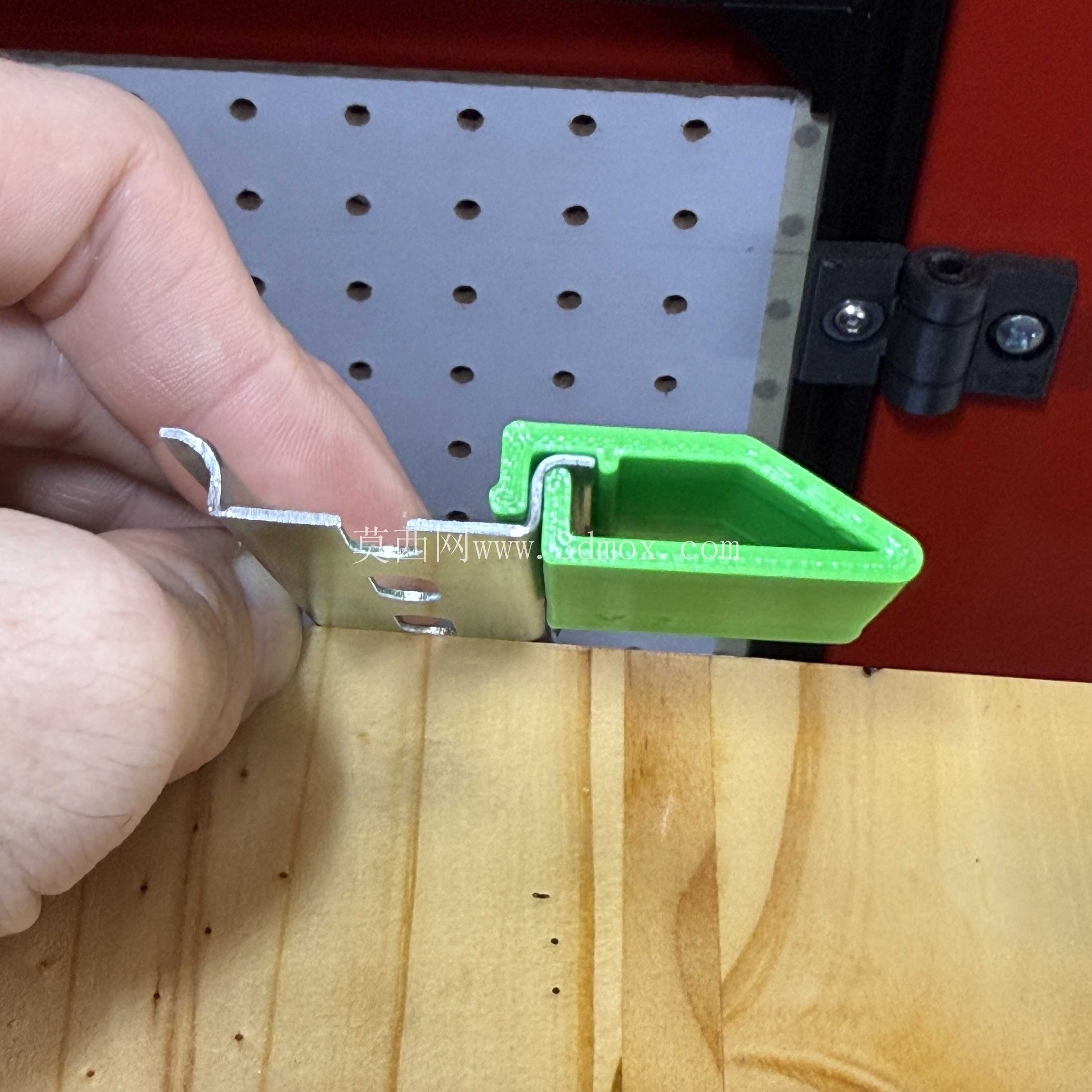

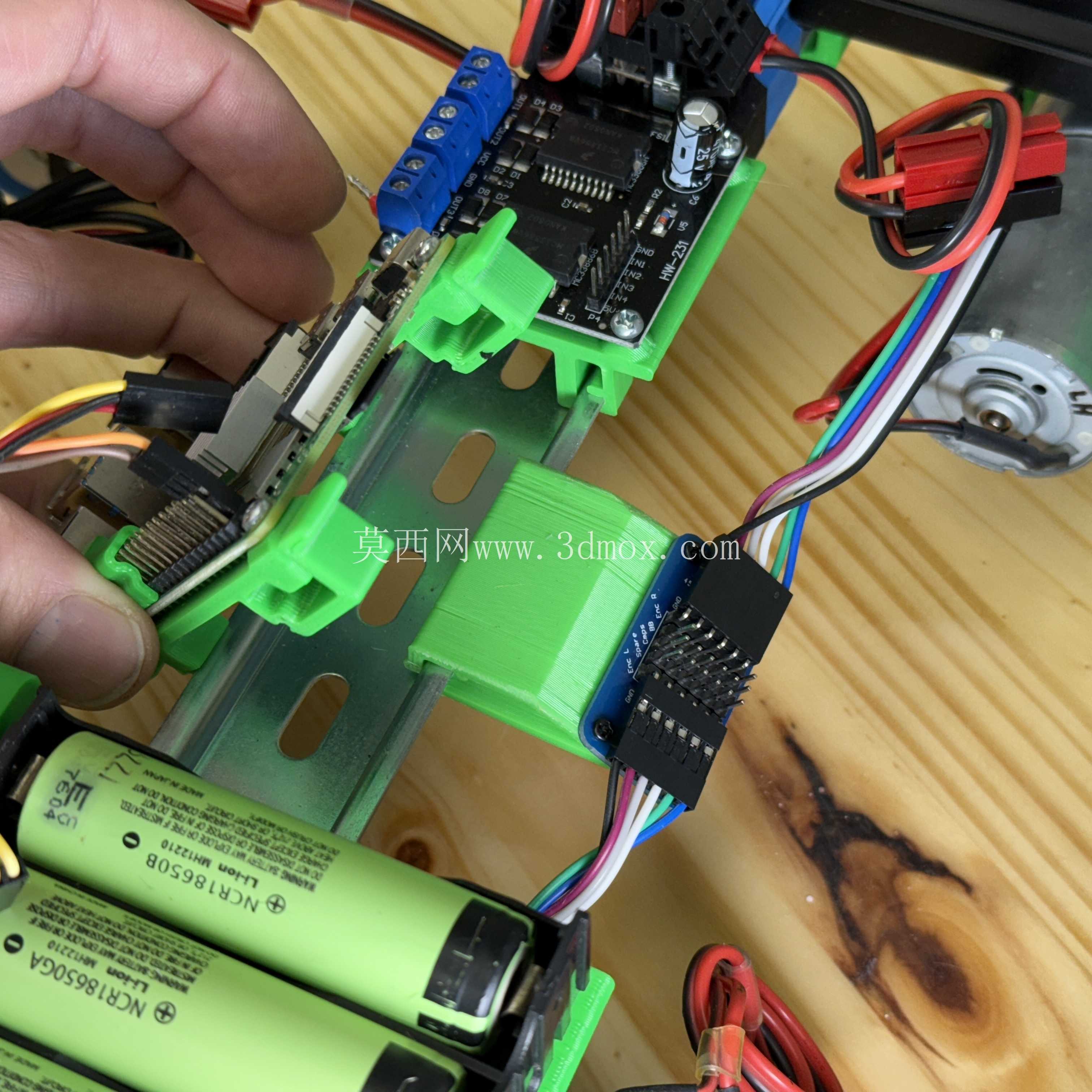

　　在嵌入式设备集成、小型机器人电控系统搭建的现场作业场景里，DIN导轨作为电控柜内标准化的安装载体，常被用于固定各类工控模块、传感扩展板，而树莓派这类开源主控搭配I2C总线扩展板的组合，往往因为缺乏适配导轨的专用固定结构，只能采用扎带捆绑、双面胶粘贴的临时固定方式，长期运行中容易受线缆拉扯、设备振动影响出现移位、接口松脱的问题，直接影响总线通讯的稳定性。这款I2C总线支架正是针对这类场景痛点设计，核心作用是实现主控PCB与I2C分配板在标准DIN导轨上的免工具快速安装，无需额外准备螺丝、螺母等紧固件，也不需要对原有PCB做打孔、裁切等二次加工，就能完成整套主控扩展组件的导轨式固定。从结构设计逻辑来看，支架整体采用适配3D打印工艺的壁厚设计，所有转角处做了均匀的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时针对DIN导轨的卡接结构做了弹性卡扣设计，卡扣的形变余量经过反复调试，既能保证卡入导轨时不需要借助螺丝刀等工具撬动，徒手按压即可完成装配，又能在安装完成后提供足够的卡紧力，即使在移动机器人运行产生的持续振动工况下，也不会出现支架沿导轨滑移、松脱的情况。

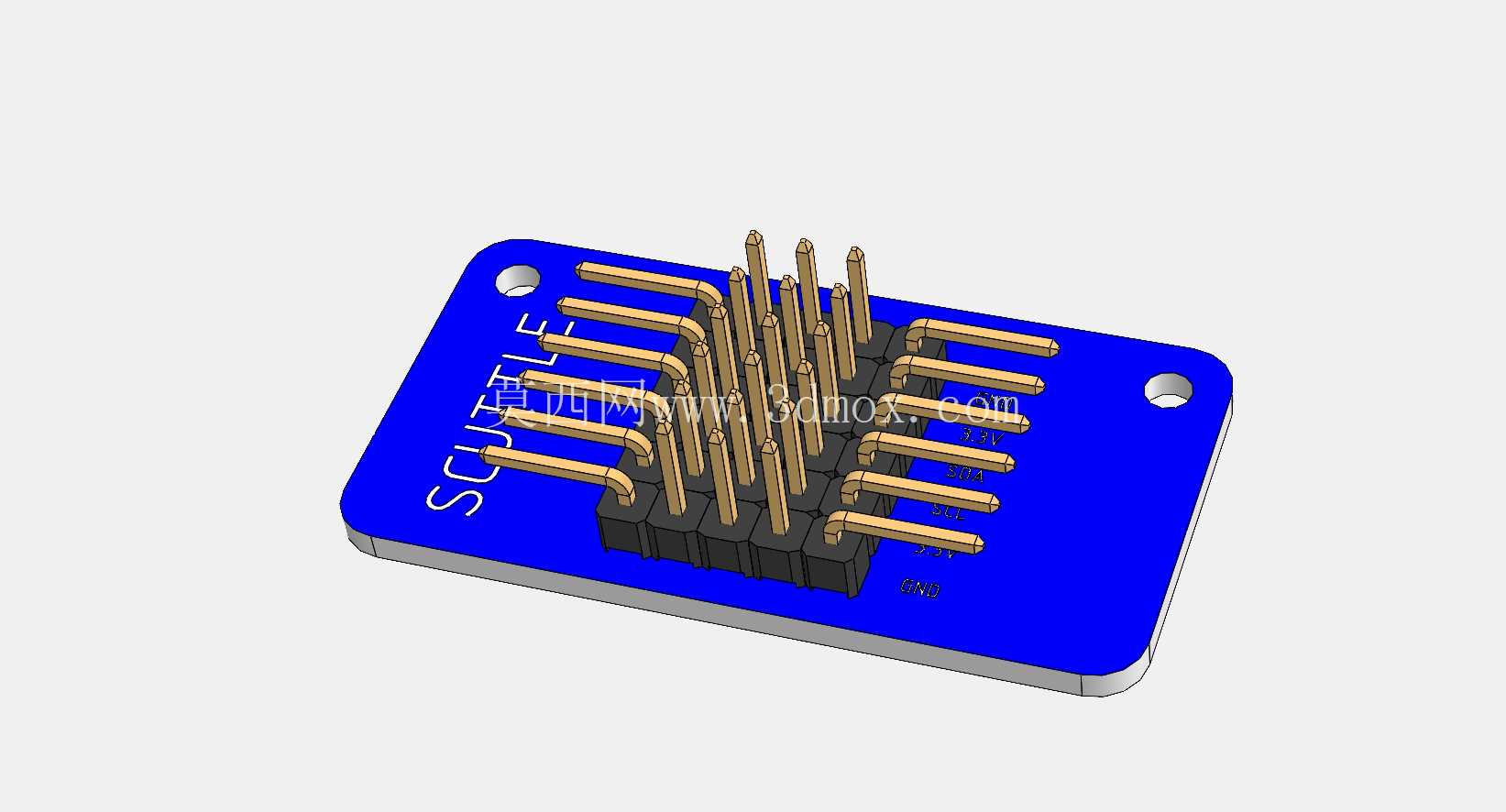

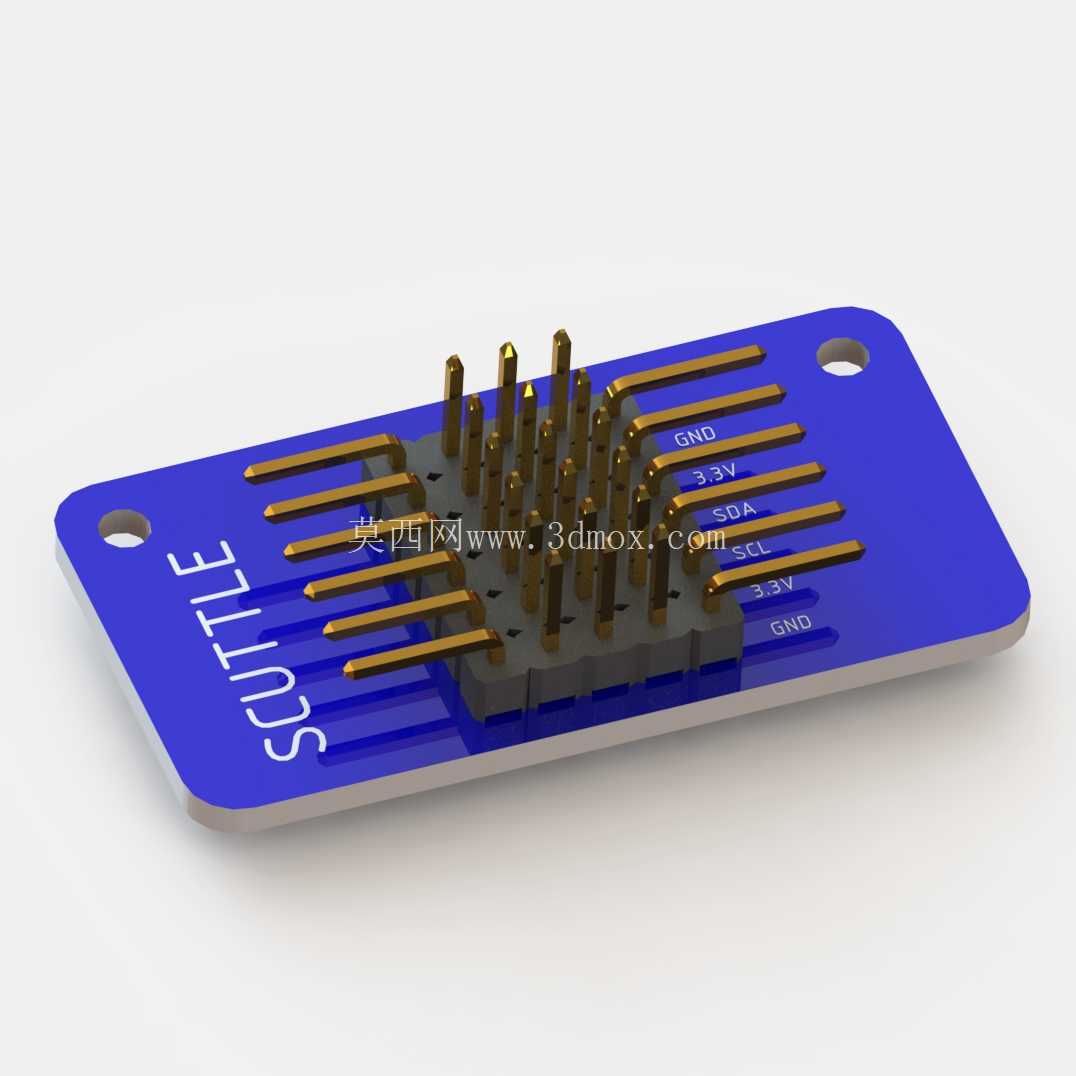

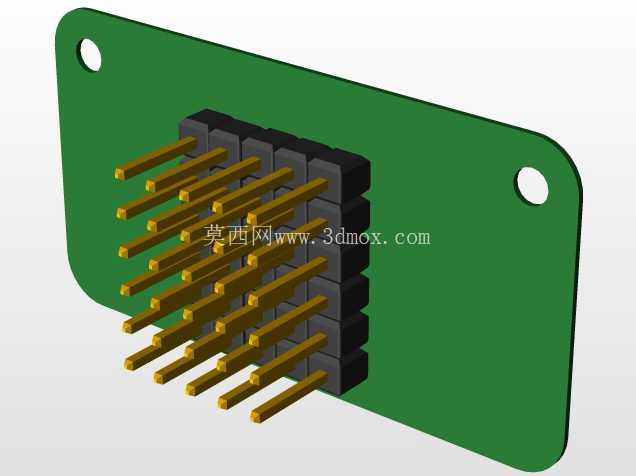

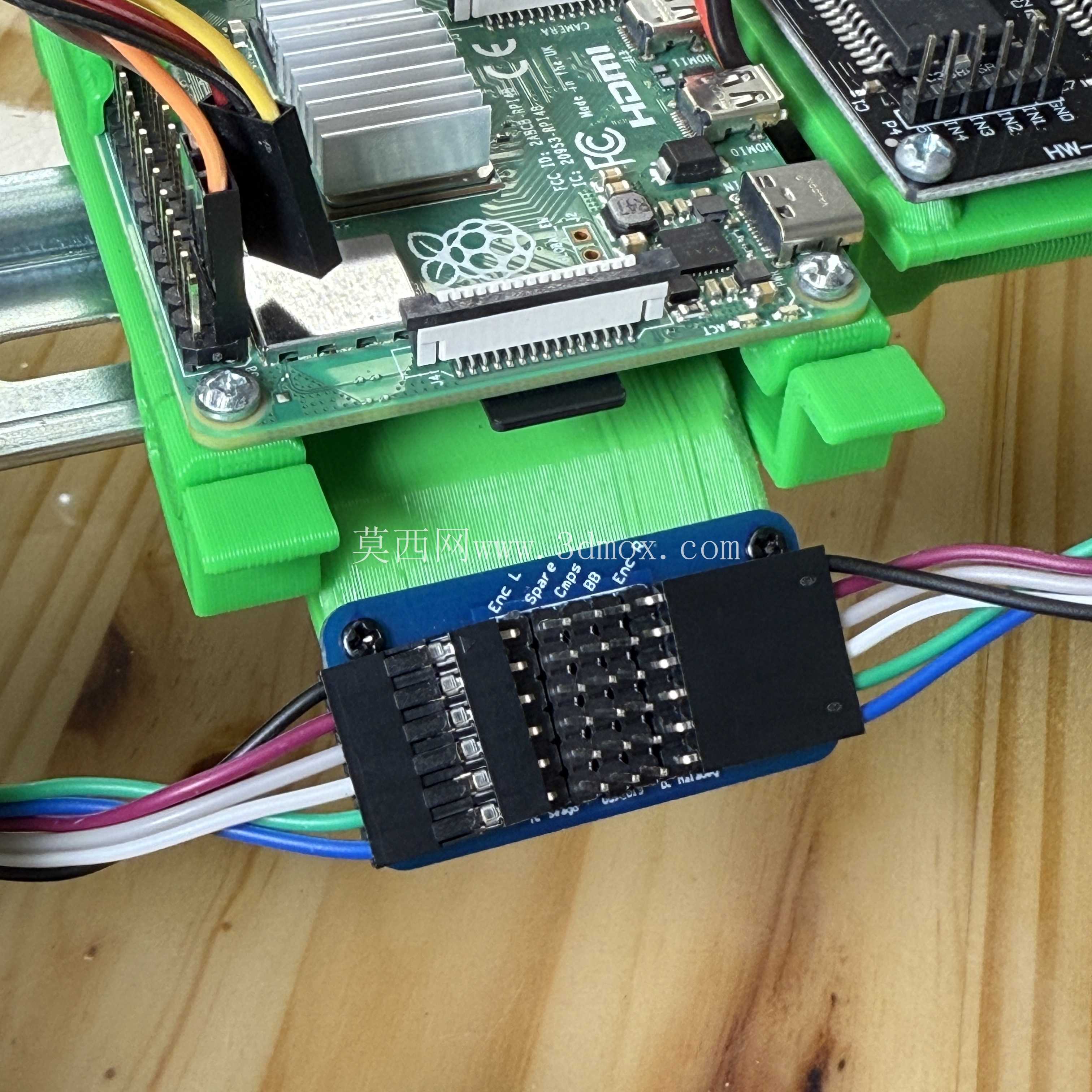

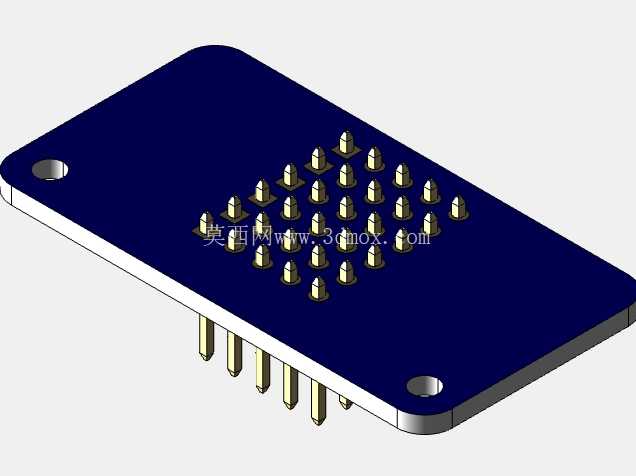

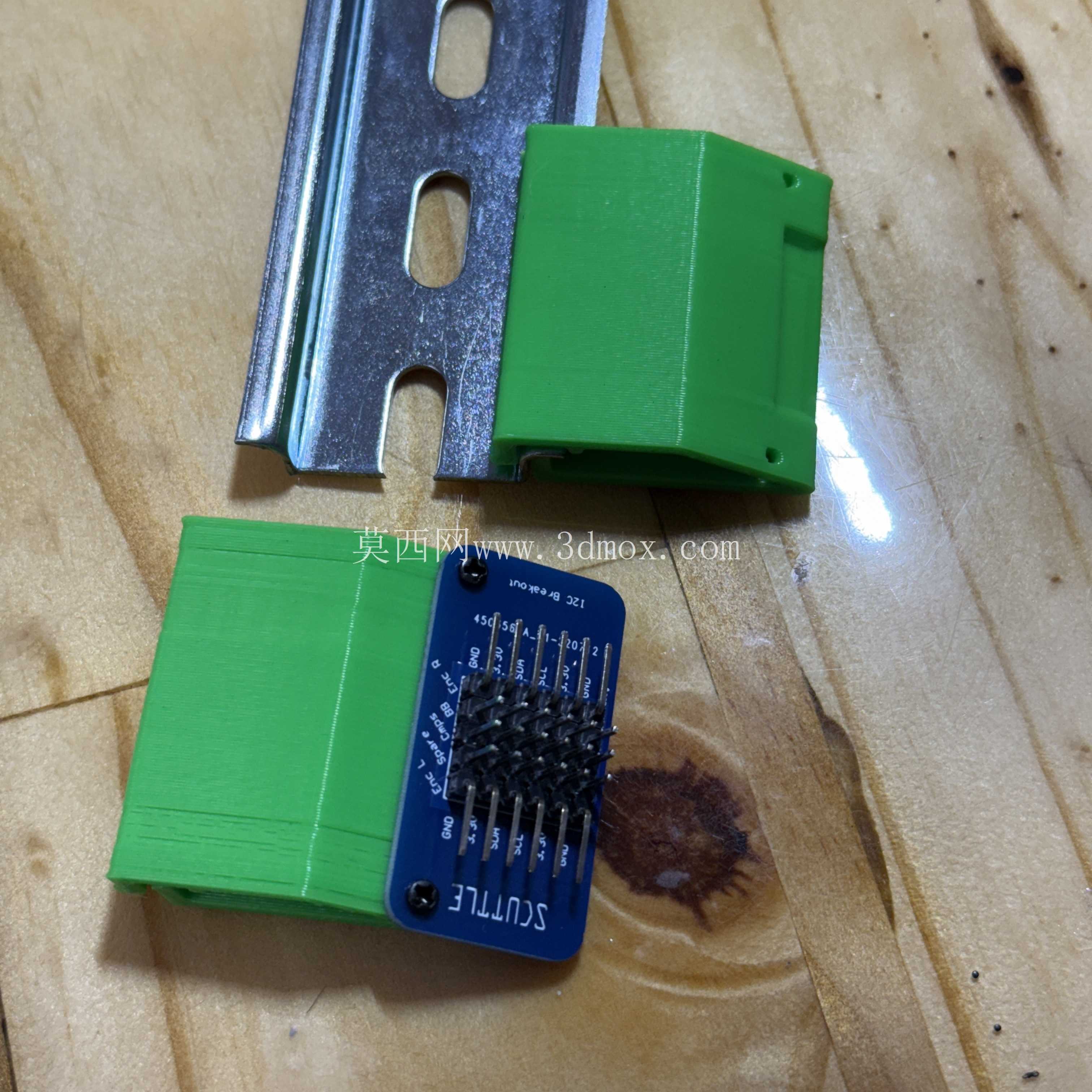

　　支架的PCB安装位预留了与标准树莓派安装孔位完全匹配的定位柱，定位柱高度经过精确计算，安装后PCB底面与支架顶面之间留出了足够的散热间隙，不会遮挡主控板背面的散热片，也不会影响板载接口的正常插拔，针对I2C分配板的安装区域，支架专门做了下沉式的槽位设计，分配板嵌入槽位后顶面与支架表面基本齐平，排针接口的位置刚好对准预设的走线缺口，方便多组I2C传感器线缆从缺口处规整引出，避免线缆杂乱堆积在PCB上方影响散热与后续检修。

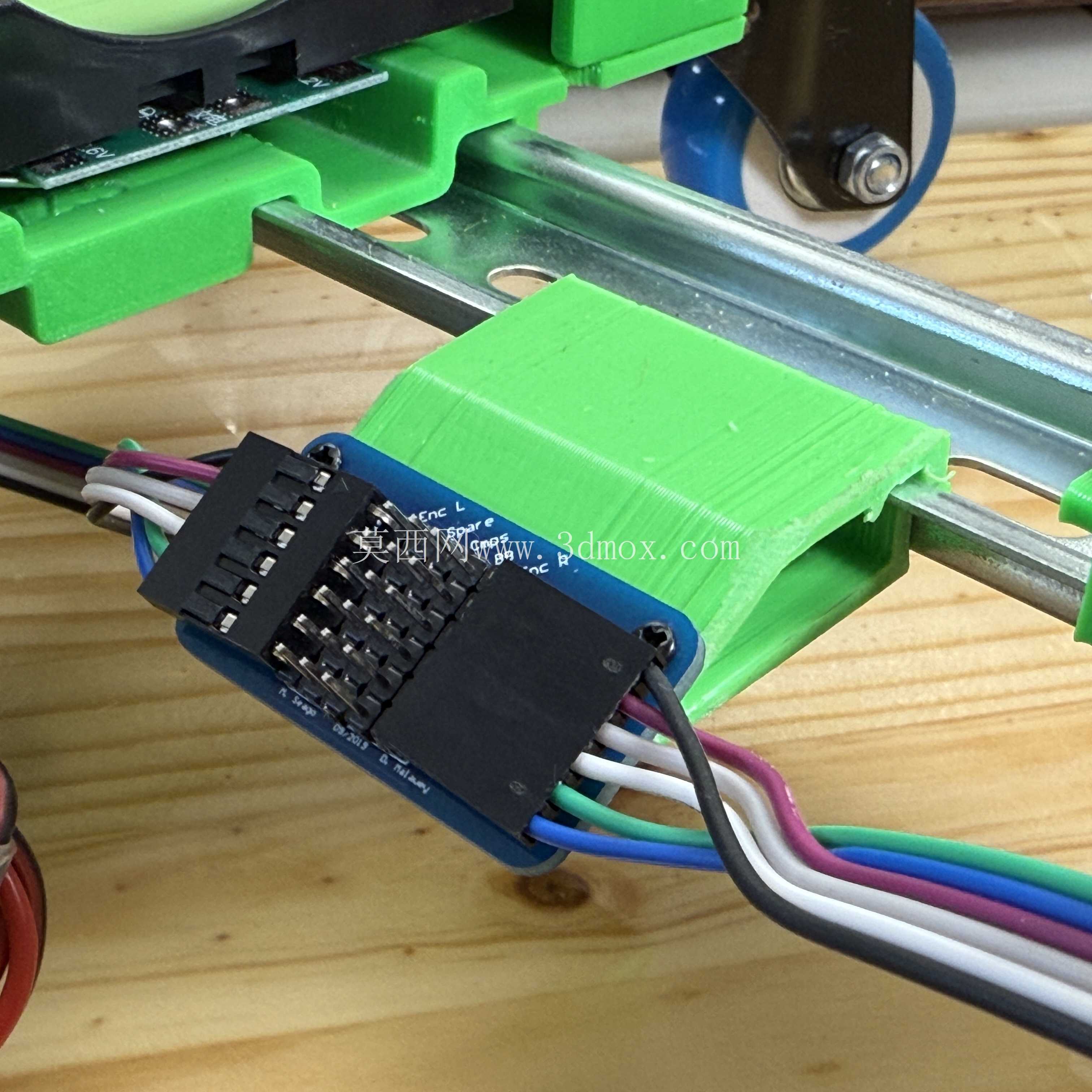

　　考虑到实际使用中不同项目的I2C设备数量差异，支架在分配板两侧预留了可扩展的挡板安装位，当需要扩展更多总线设备时，可以加装配套的挡板对额外的扩展模块进行侧向固定，不需要更换整个支架主体，降低了小批量定制场景下的改造成本。安装边界方面，支架卡入标准35mm宽度DIN导轨后，整体突出导轨表面的高度控制在合理范围内，不会与电控柜内相邻安装的断路器、端子排等元件产生空间干涉，支架的长度方向尺寸刚好覆盖树莓派主控板与I2C分配板的总宽度，两端没有多余的突出结构，能够最大化利用电控柜内的导轨安装空间，对于采用SCUTLE这类开源移动机器人平台的开发者来说，这款支架可以直接替换原有版本的固定结构，安装后主控与扩展板的相对位置完全固定，I2C总线的排线长度可以提前预制，不需要在每次拆装维护后重新调整线缆长度，大幅减少了现场调试的工作量。

　　从实际使用的可靠性角度出发，支架的卡扣受力部位做了局部加厚处理，反复拆装十次以上也不会出现卡扣断裂、塑性变形的问题，PCB定位柱的顶端做了微小的倒角，安装PCB时可以自动导正孔位，不需要反复对齐调整，针对走线缺口的边缘也做了圆角处理，避免长时间使用后尖锐边缘割破线缆绝缘层造成短路隐患。在多传感器组网的小型自动化设备里，这类集成式导轨支架能够让整个电控系统的布线更加规整，所有I2C设备的总线线缆都可以沿导轨侧面的走线槽布置，排查故障时可以快速定位对应接口，不会因为线缆杂乱找不到对应的传感器接线，同时免工具安装的设计也方便在设备维护时快速拆下整个主控组件，不需要逐个拆卸固定螺丝，大幅缩短了设备停机维护的时间。
