壁挂式户外安防监控摄像头结构设计

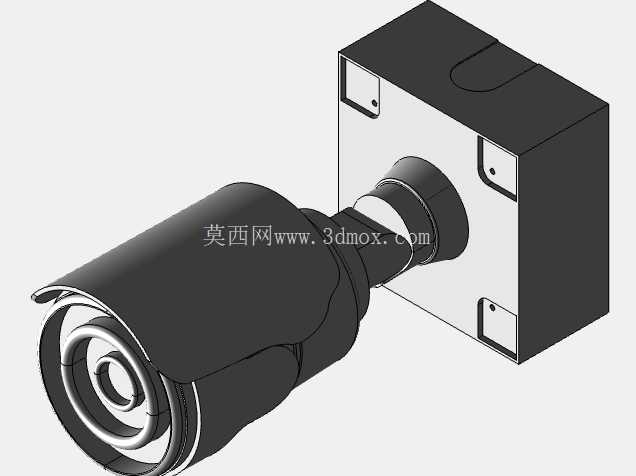

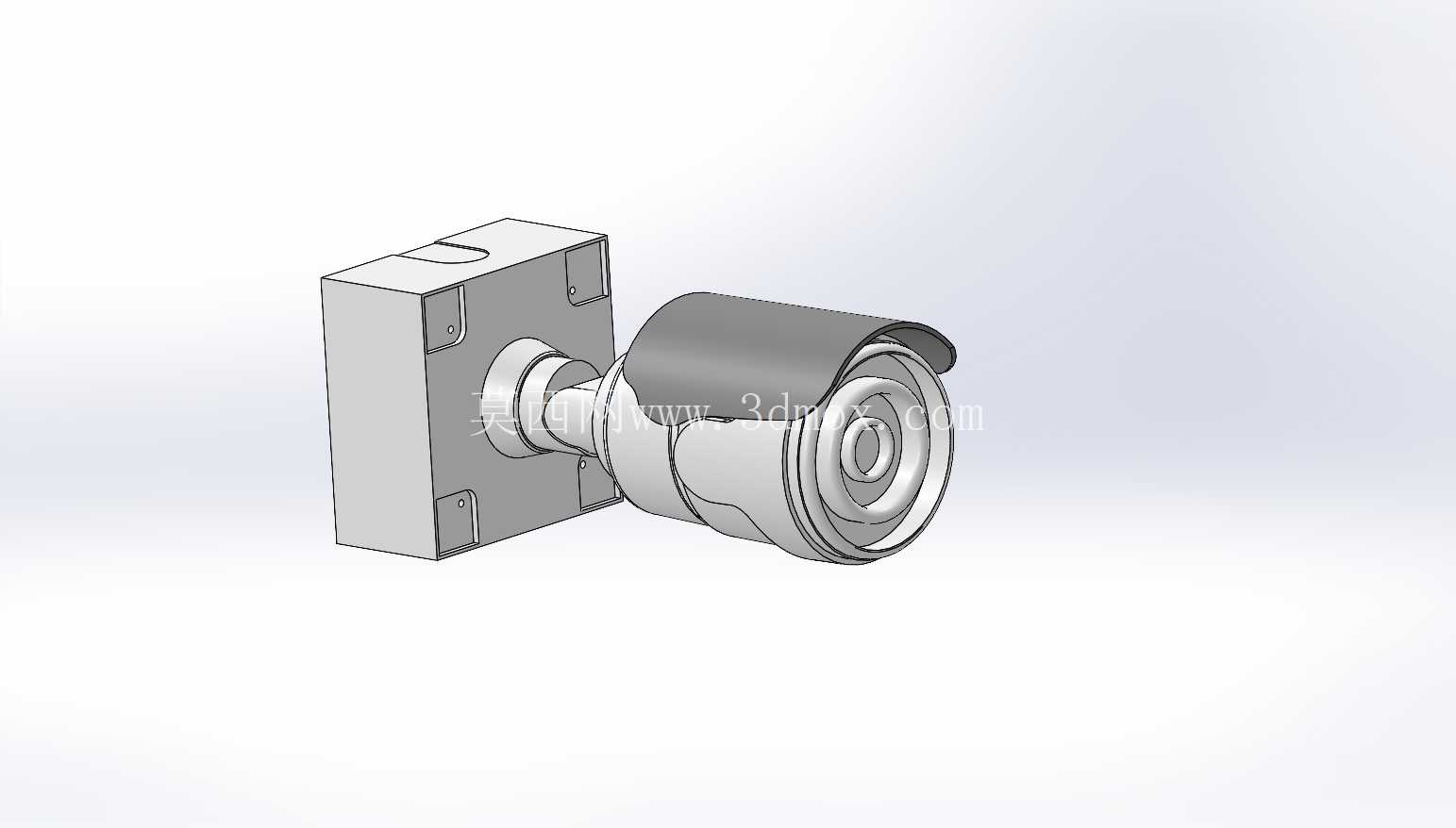

　　这款壁挂式监控摄像设备的三维结构，核心围绕户外安防场景的实际部署需求展开设计，首先考虑的是安装端的适配性，后方的方形安装基座预留了标准的墙面固定孔位，孔位间距匹配常规安防施工的膨胀螺栓安装尺寸，基座与镜头主体之间采用万向调节连接结构，可在水平360度、垂直正负90度范围内调整拍摄角度，安装完成后无需拆卸基座即可完成视角校准，适配厂区周界、小区出入口、商铺外墙等不同场景的监控角度需求。

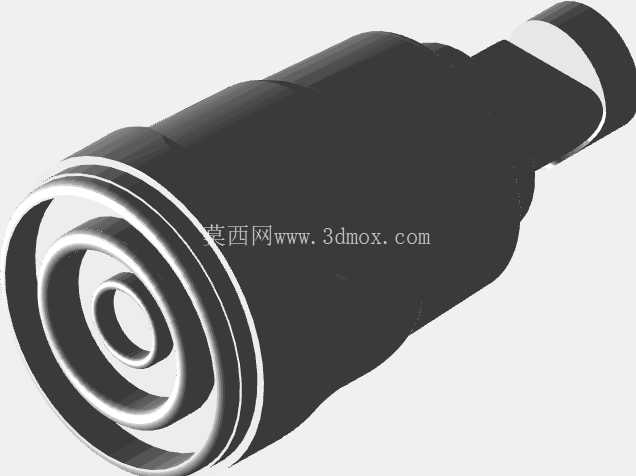

　　镜头端采用筒型防水外壳结构，外壳接缝处预留了密封胶圈安装槽位，可满足户外露天使用的防雨防尘要求，前端镜头保护罩采用高透耐磨材质，边缘做了圆弧过渡处理，避免积水积灰遮挡拍摄视野，外壳上部的遮阳挡雨檐突出镜头端面一定距离，可减少雨天雨水直接淋在镜头罩上形成水痕，同时降低夏季阳光直射镜头产生的逆光眩光问题。从结构设计逻辑来看，安装基座采用压铸铝合金材质的预设结构，壁厚均匀兼顾结构强度与散热需求，摄像头工作时主板产生的热量可通过连接轴传导至基座，再通过基座与墙面的接触完成被动散热，无需额外加装散热风扇即可满足长时间连续工作的温度要求，减少活动部件也能降低户外环境下的故障概率。

　　连接轴部位做了阻尼锁紧结构设计，角度调整到位后通过侧面的锁紧螺钉即可固定角度，避免户外大风或者长期震动导致镜头角度偏移，连接轴内部预留了走线空腔，视频线与电源线可从空腔内穿过接入后方基座的进线孔，所有线缆都隐藏在结构内部，既避免线缆外露被外力破坏，也能让整体外观更整洁，适配对美观度有要求的商用场景安装需求。镜头主体的筒身直径与长度比例经过优化，内部可容纳定焦或者变焦镜头模组、红外补光板、图像处理主板等核心部件，前端红外补光灯的排布位置避开镜头中心光路，减少夜间补光时的反光问题，外壳侧面预留了存储卡插槽与复位按键的安装位，外部配有防水胶塞，无需拆卸整体外壳即可完成本地存储配置与设备复位操作。

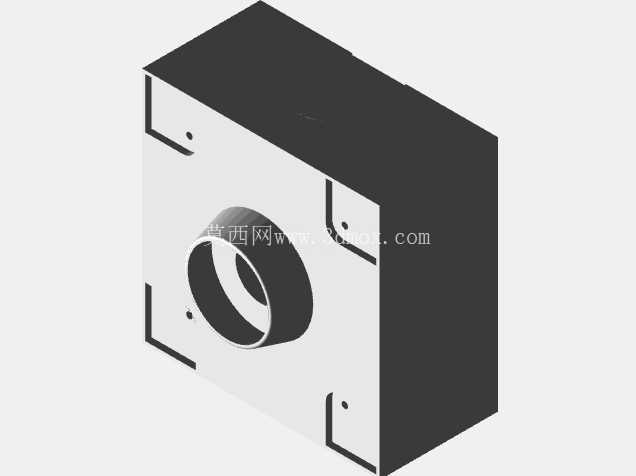

　　安装边界方面，方形基座的边长尺寸适配常规86型接线盒的安装孔距，既可以直接在墙面打孔安装，也可以适配现有预埋接线盒完成快速部署，基座与墙面接触的一面预留了密封泡棉安装位，安装后可避免雨水顺着墙面渗入安装孔造成墙体渗水或者接线端短路。整体结构没有多余的外露凸起部件，外壳边角都做了钝化处理，既可以降低安装过程中划伤施工人员的概率，也能减少户外环境下的积灰死角，日常维护时仅需擦拭镜头罩即可完成清洁，无需复杂的拆解维护。在结构强度校核层面，安装基座的壁厚可承受10倍于设备自重的悬挂拉力，适配高空墙面安装的承重要求，连接轴的锁紧结构可承受5级风力下的结构稳定性，不会出现镜头抖动导致画面模糊的问题，筒身外壳的密封结构可满足IP66级别的防护要求，在暴雨、扬尘等恶劣天气下仍能稳定工作。
