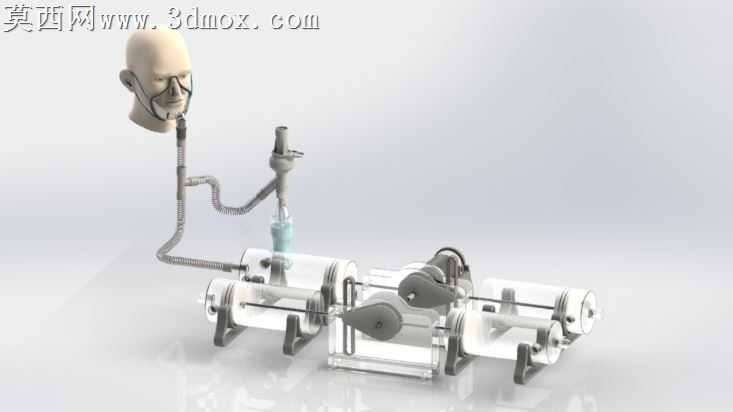

可全3D打印的低成本BiPAP人工呼吸器

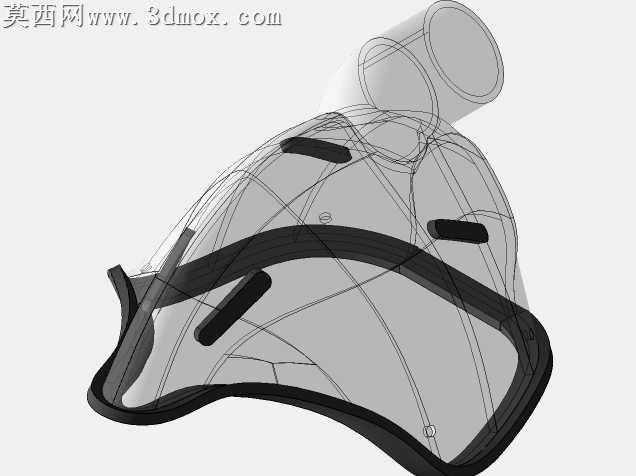

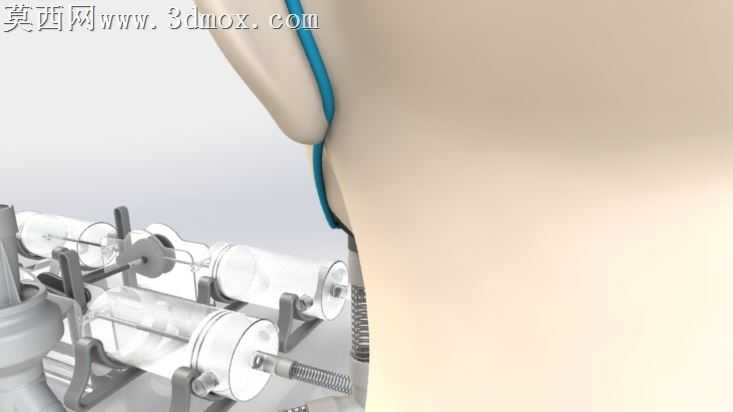

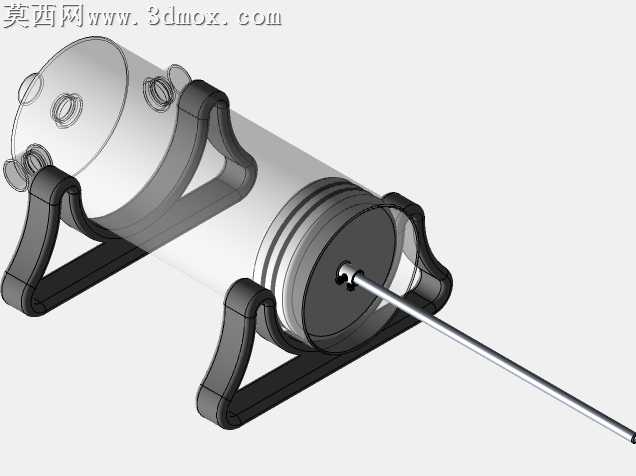

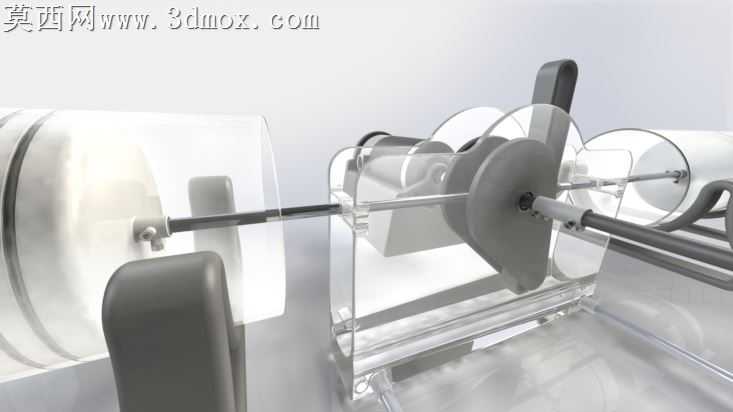

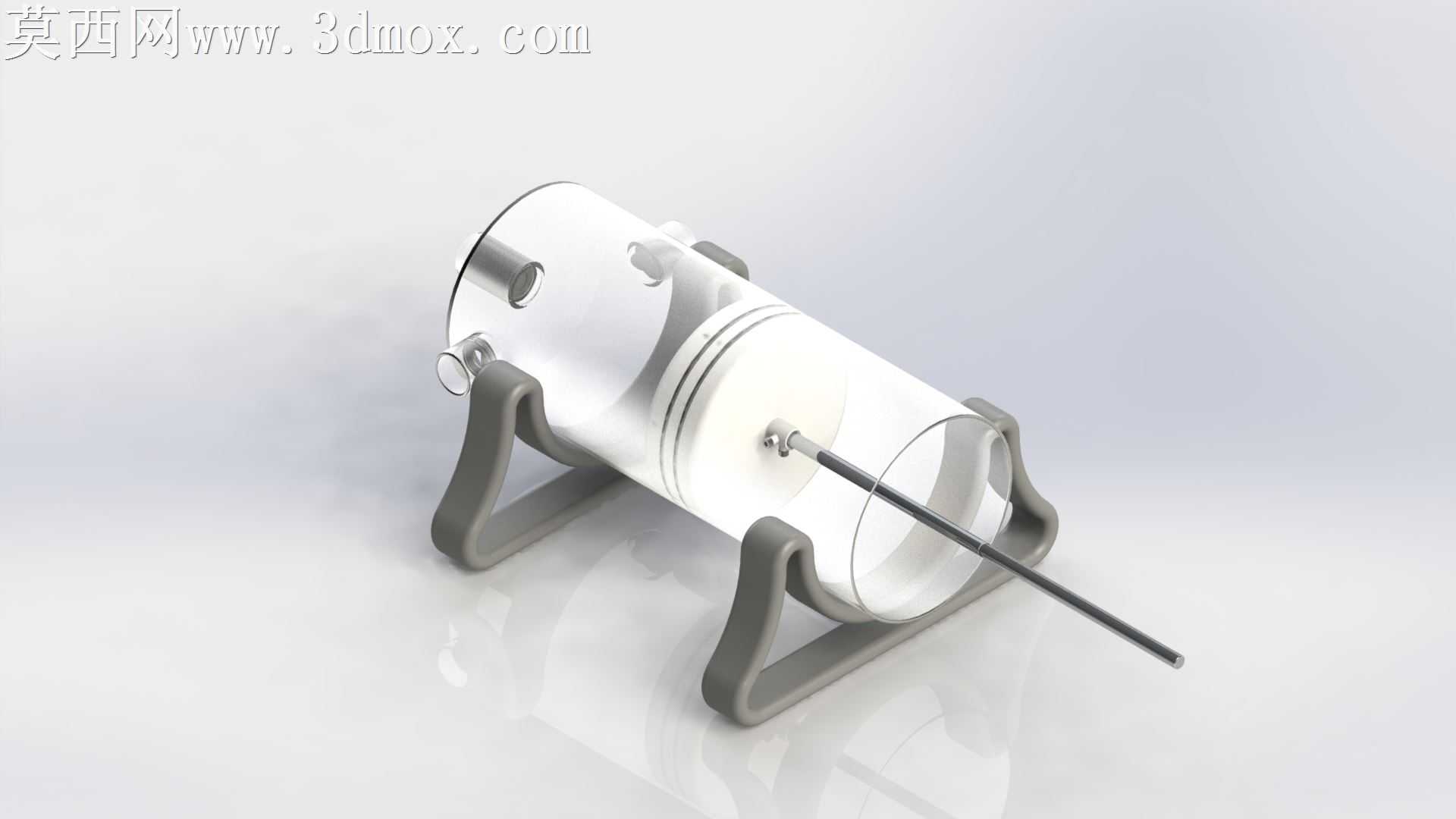

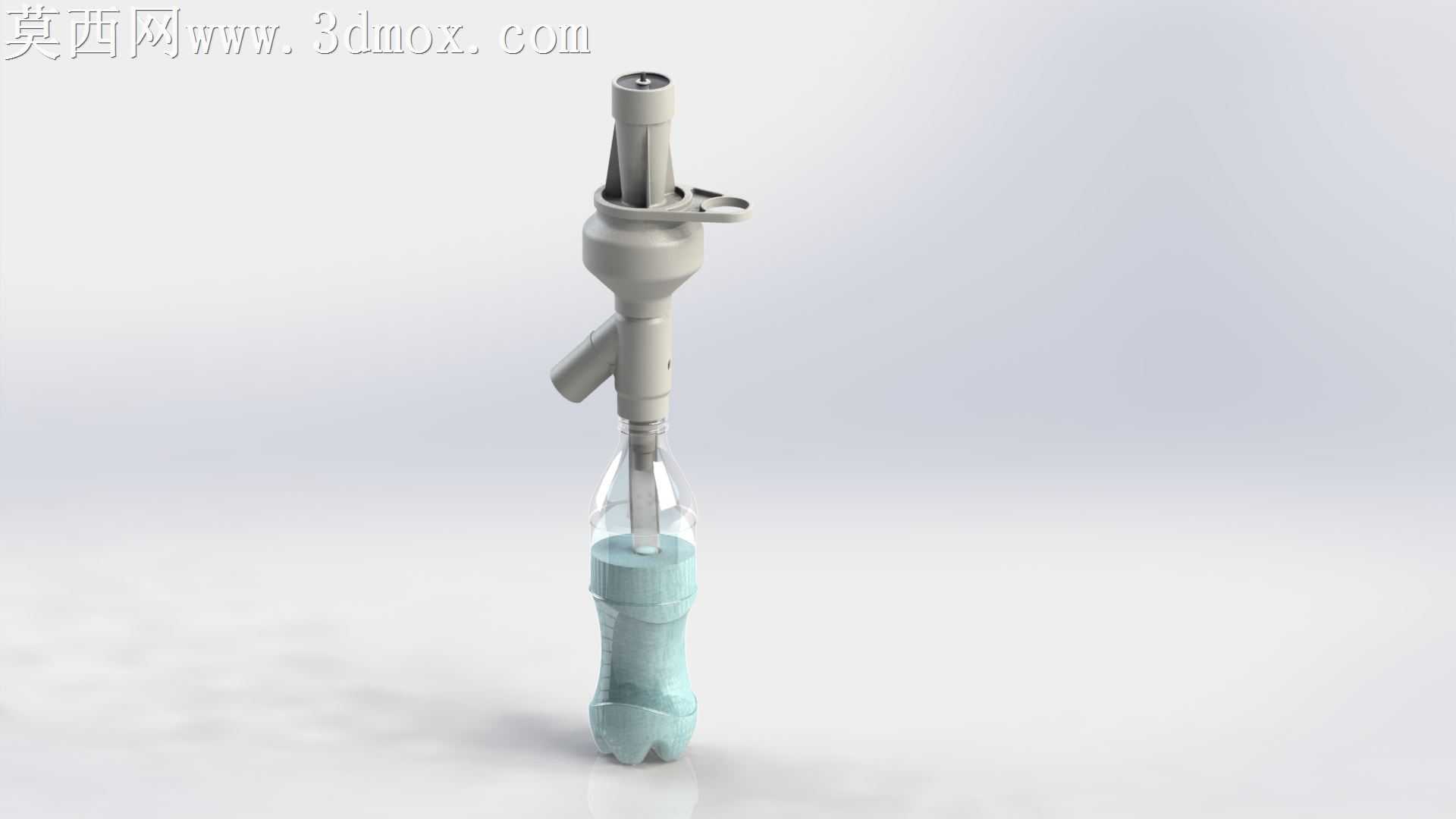

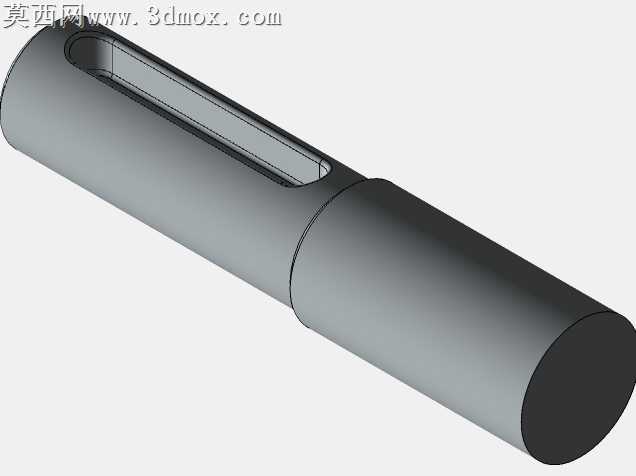

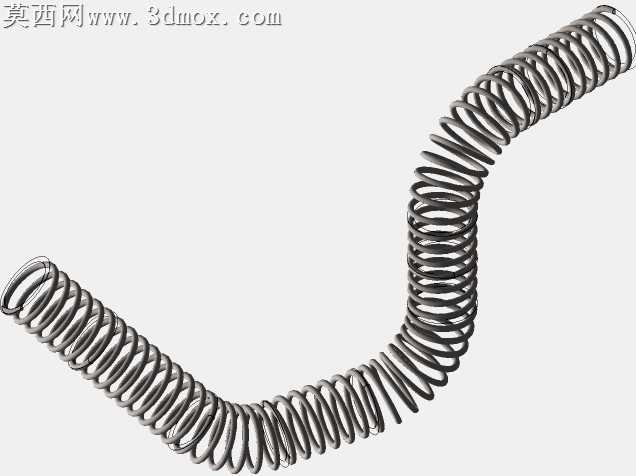

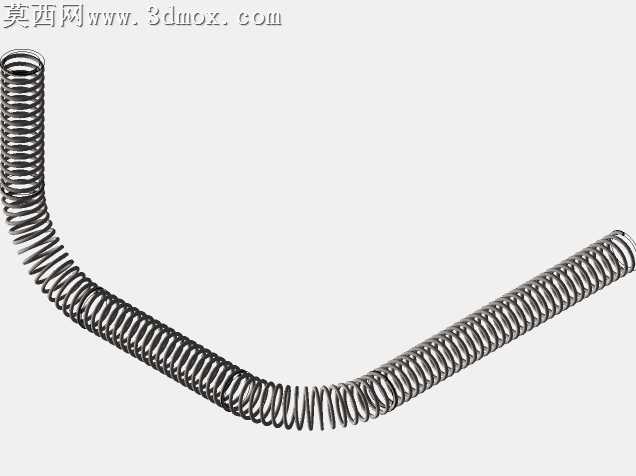

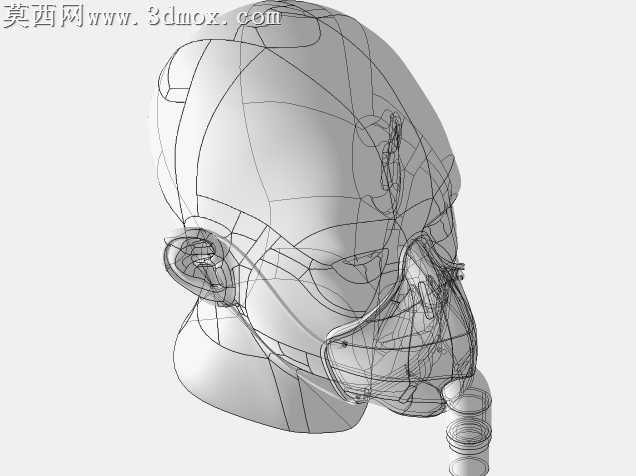

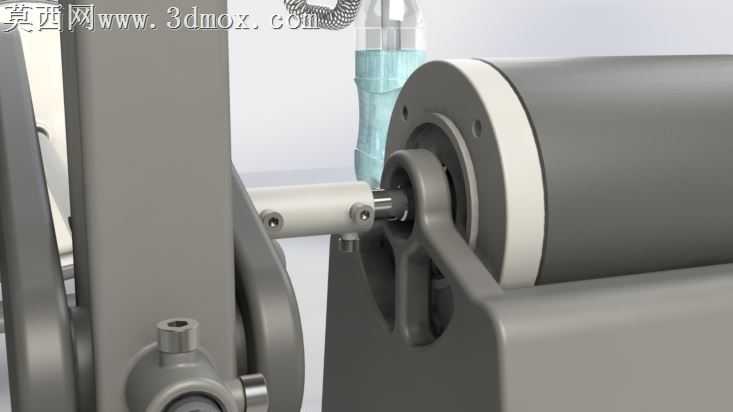

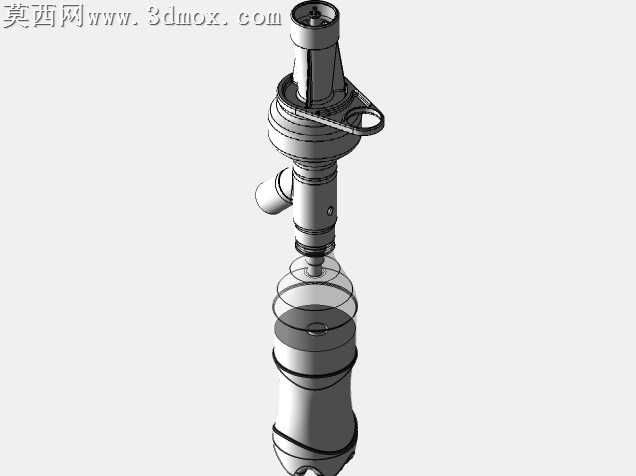

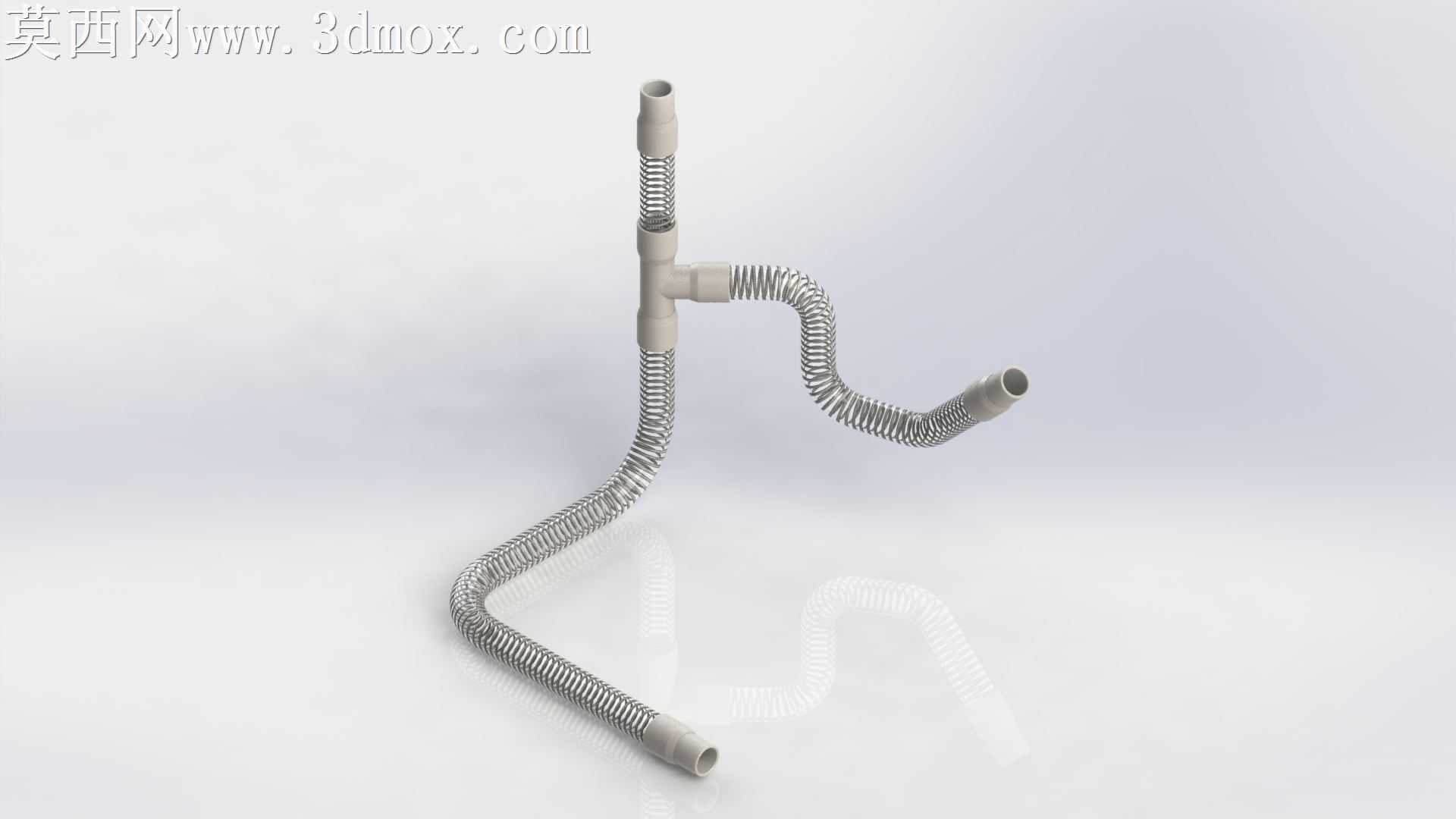

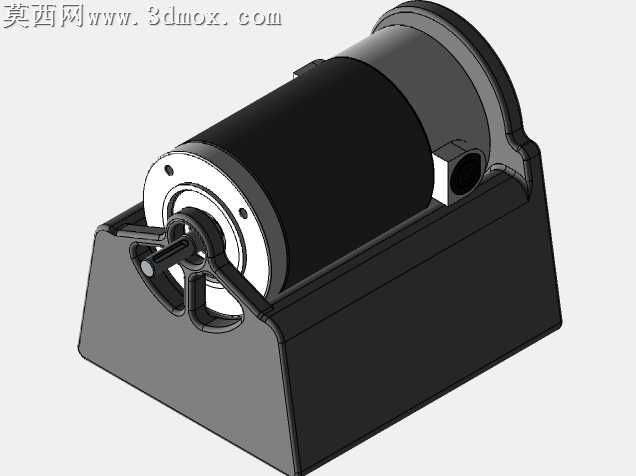

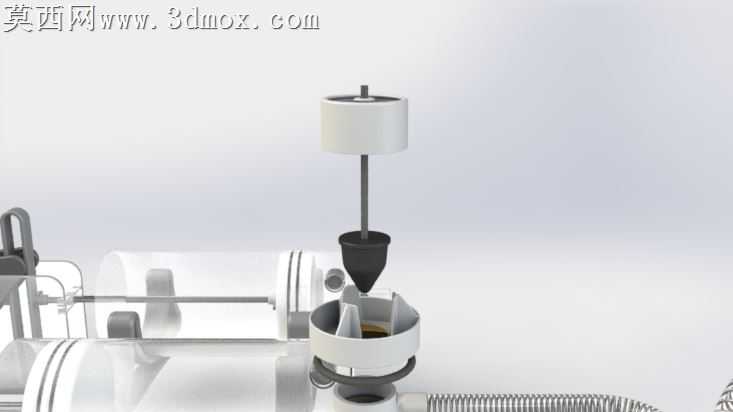

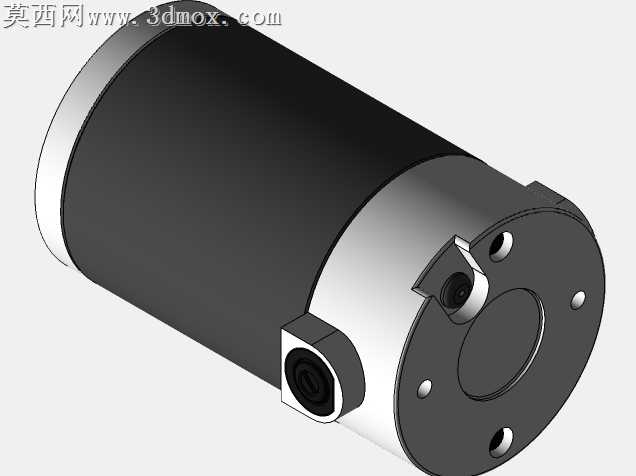

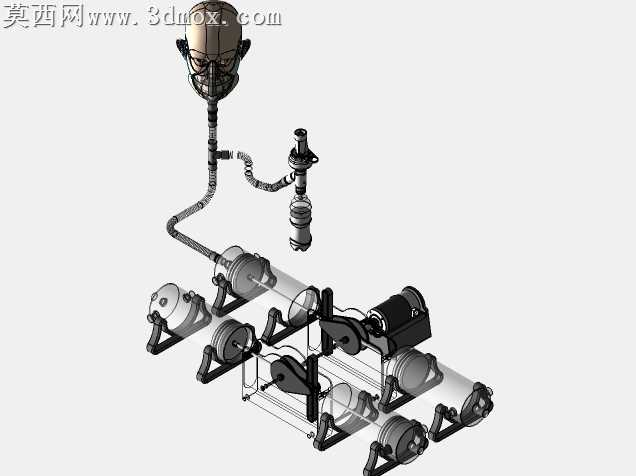

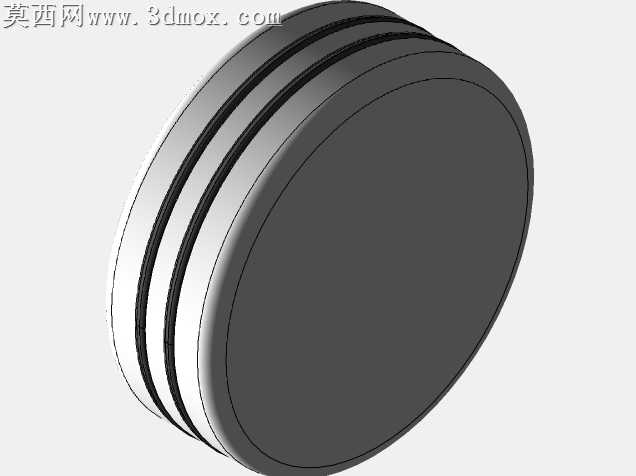

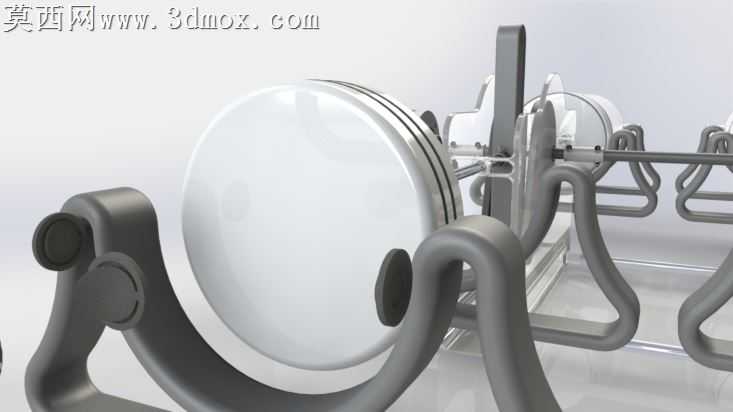

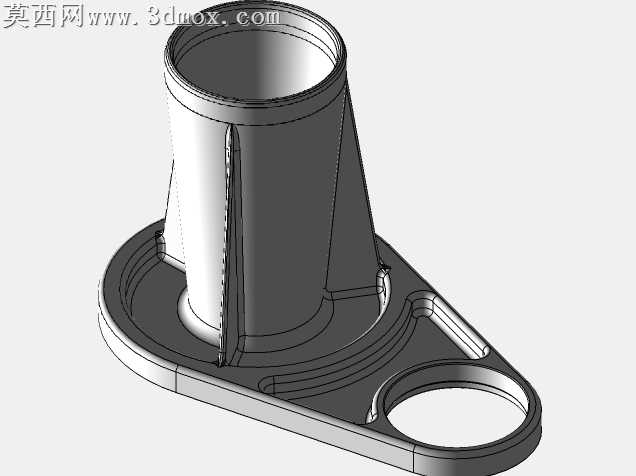

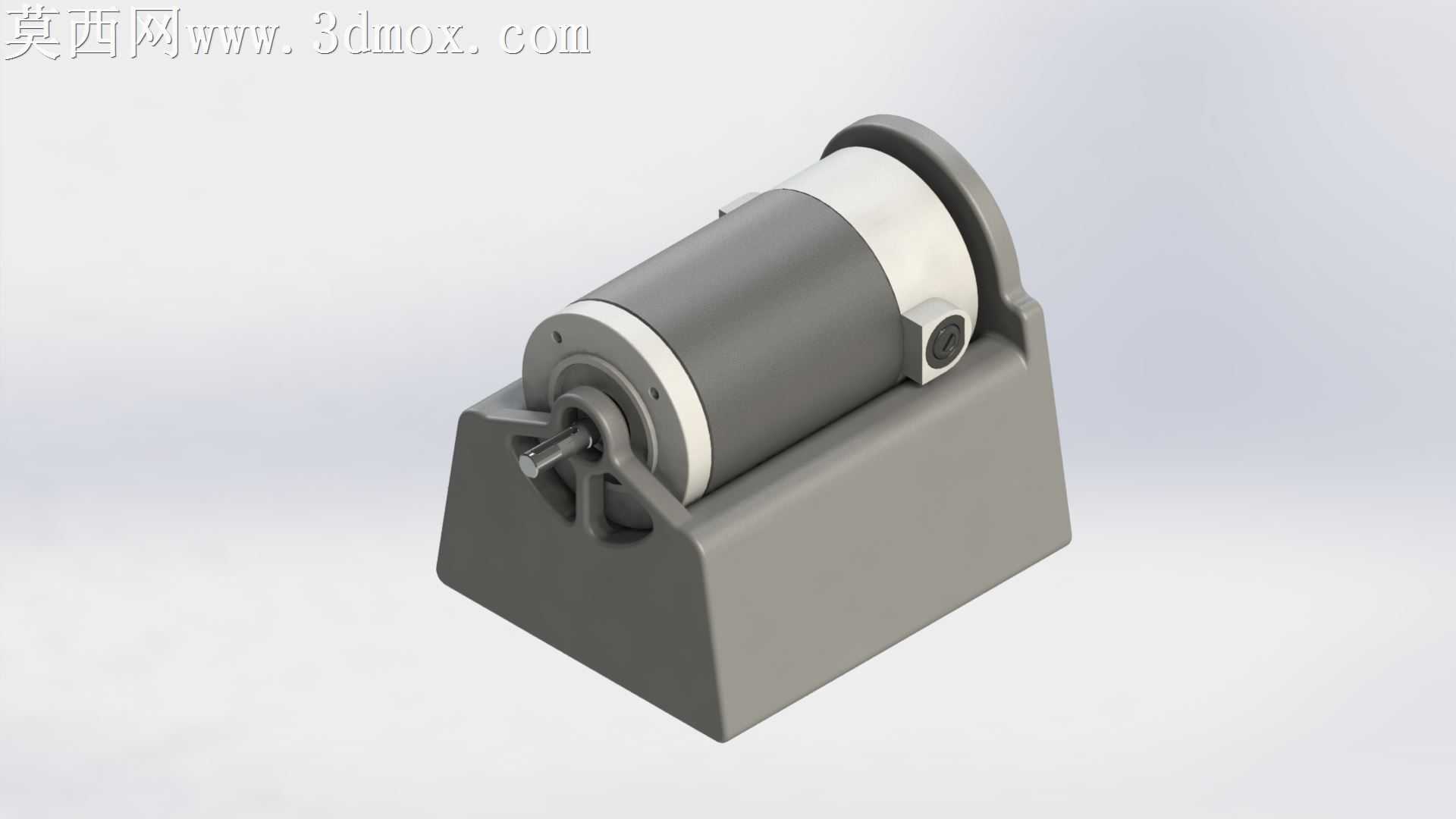

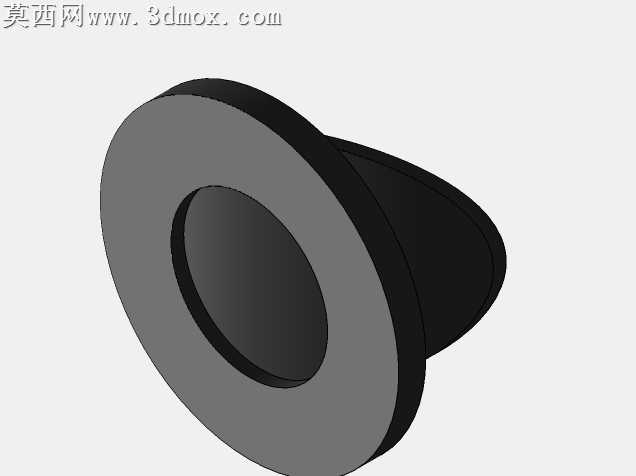

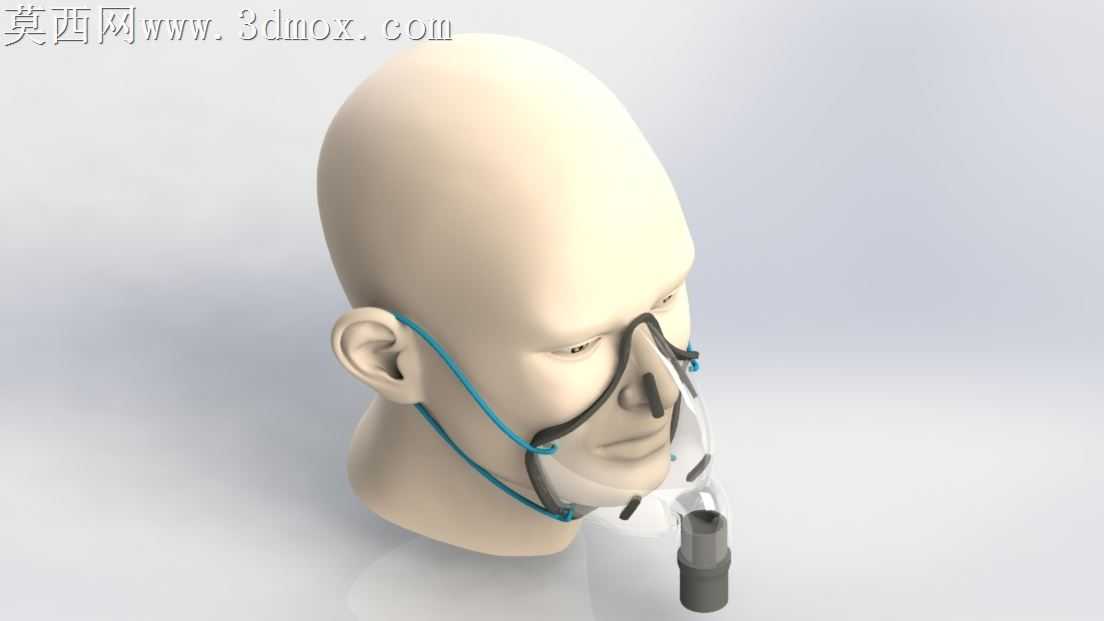

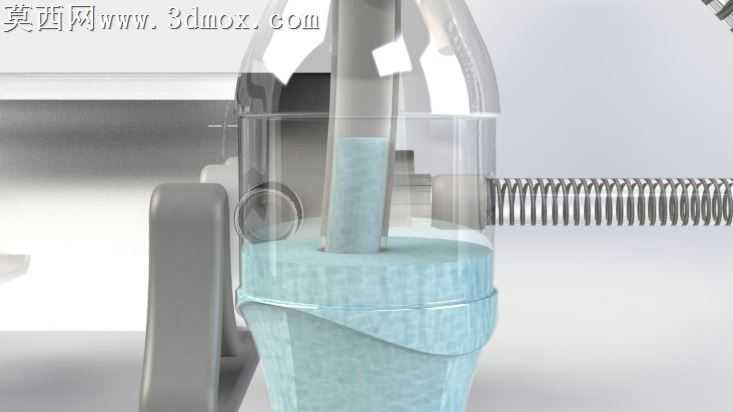

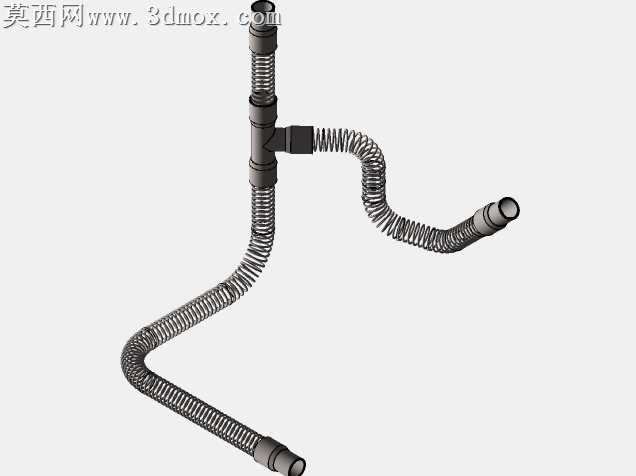

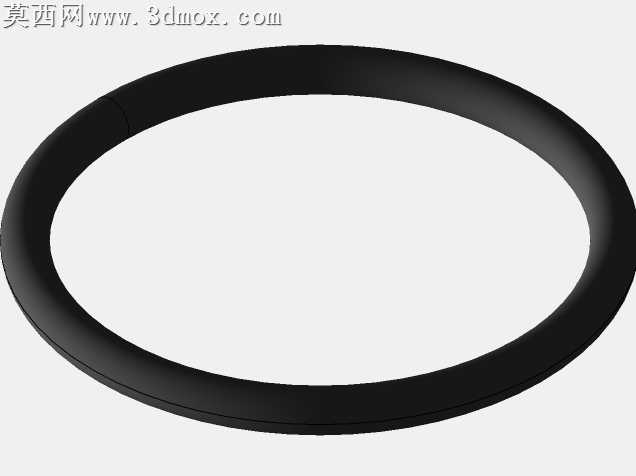

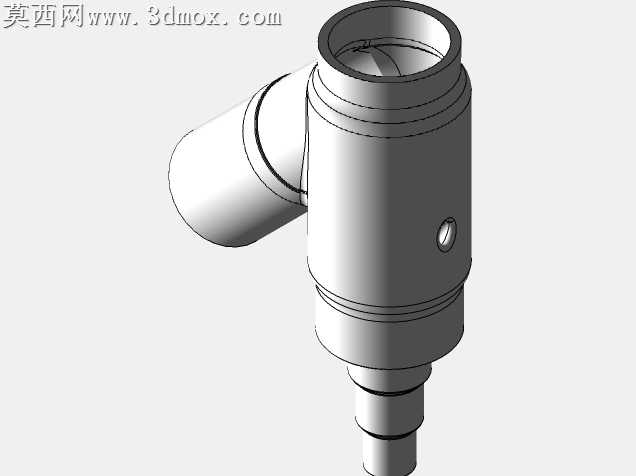

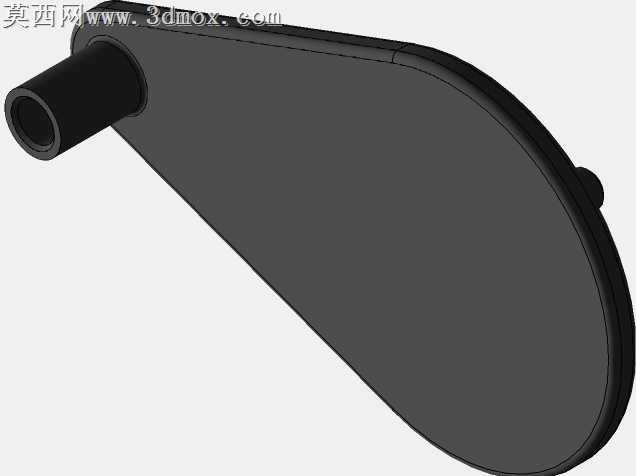

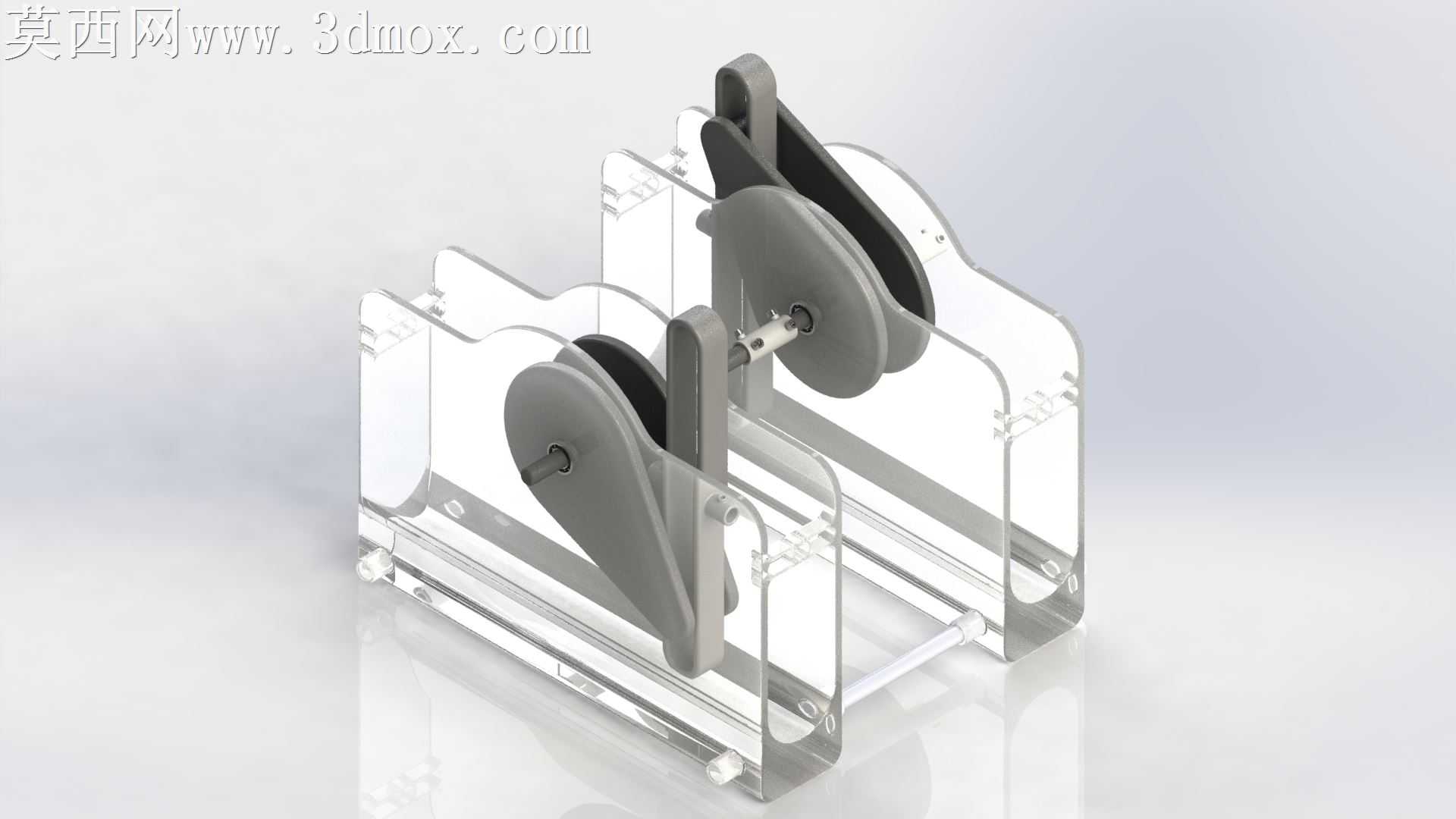

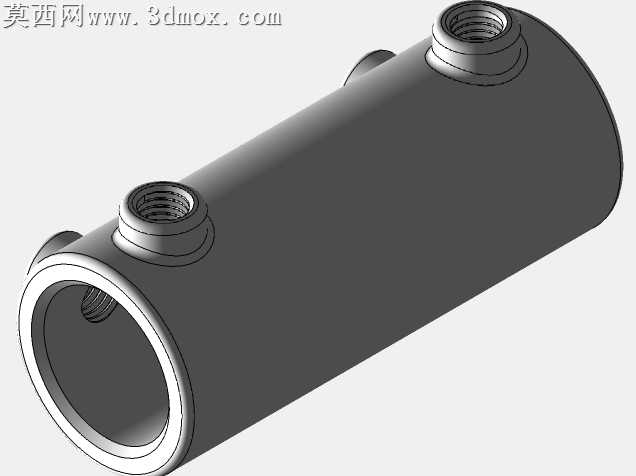

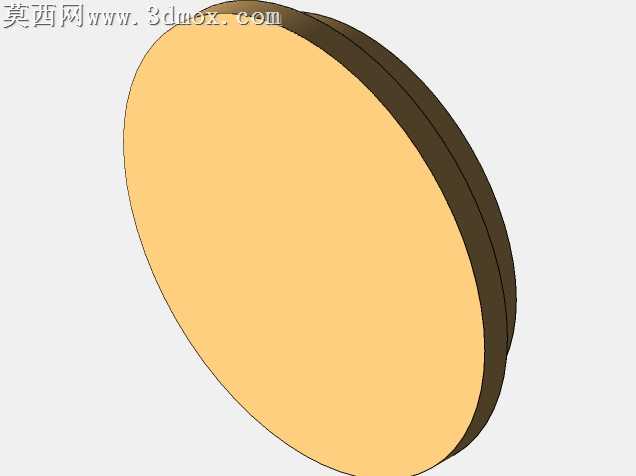

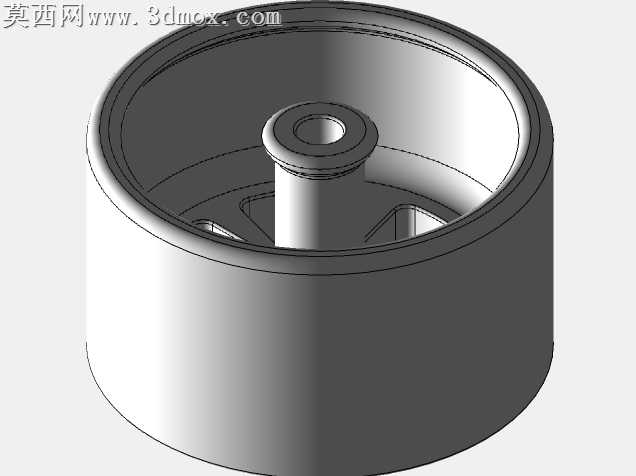

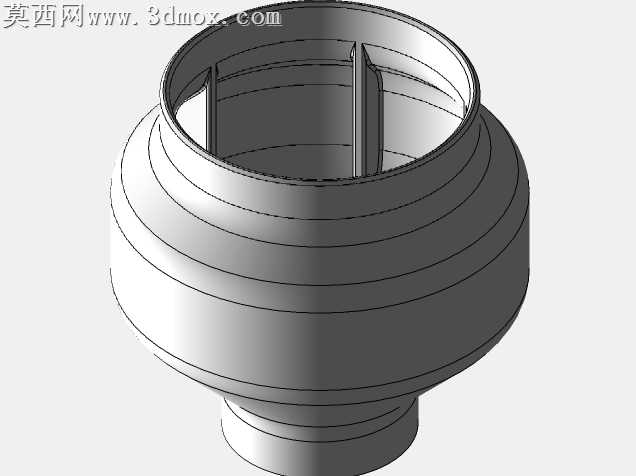

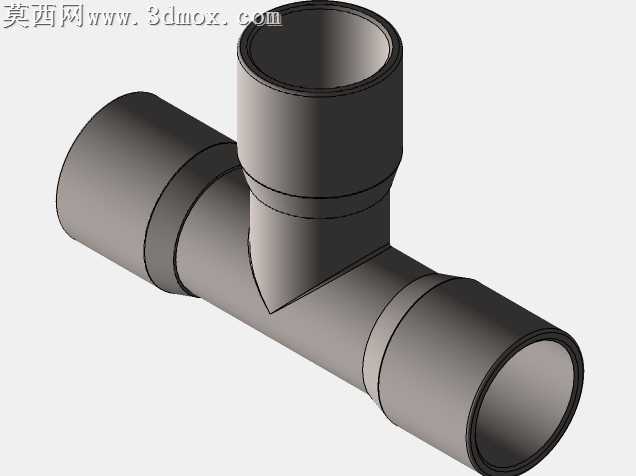

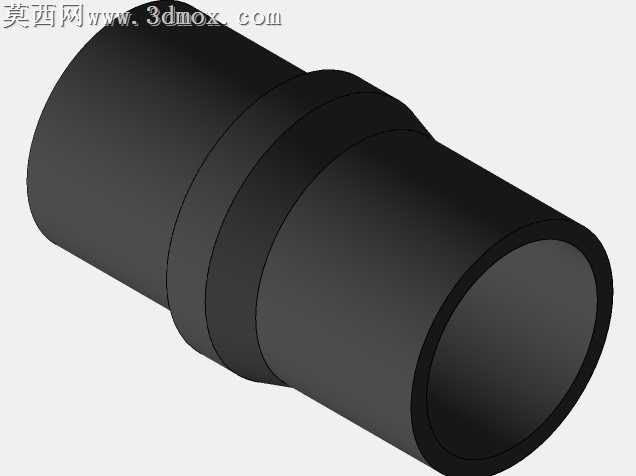

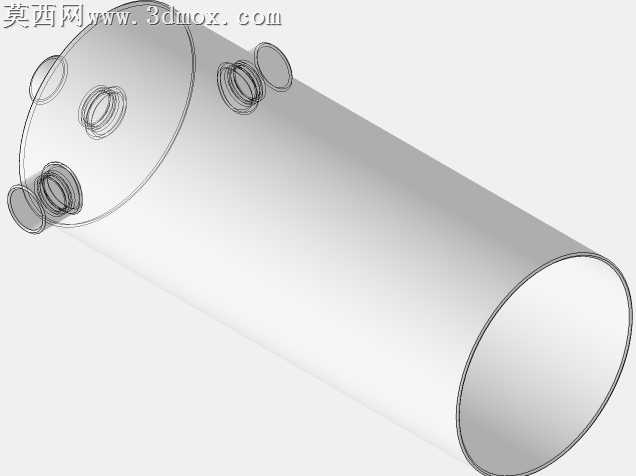

该人工呼吸器采用三维建模完成全结构设计，核心依托曲轴原理实现气路的往复送气功能，整体结构经过适配3D打印工艺的专项优化，无需复杂精密加工即可完成实体制作。建模过程中对所有运动部件做了间隙预留与干涉校验，确保曲轴旋转时可带动槽件完成规律的前后位移，进而驱动泵体结构实现稳定的气体输送，无需搭配步进电机或复杂电控编程，仅需普通旋转电机即可驱动运行，大幅降低了制作门槛与物料成本。材质适配方面，模型针对不同功能部件做了打印材料的区分设计：止回阀与O形圈适配柔性树脂或TPE纤维打印材质，保证密封件的形变能力与气密效果；泵体与面罩部件适配半透明聚乳酸材质，兼顾结构强度与可视化观察需求；活塞与连接部件规避了易产生异味的ABS灯丝材质，软管部分采用商用标准软管规格设计，无需定制特殊管路即可完成装配；其余结构件均兼容PLA或ABS常规打印耗材，适配绝大多数桌面级3D打印设备的加工能力。结构设计上，整体集成了PEEP阀装置，可根据使用需求为1名、2名、4名、6名乃至10名患者提供呼吸支持，动力端预留了标准电机安装位，可直接适配常规动力输出组件；面罩部分参考通用医用面罩的贴合轮廓做了适配优化，头带固定位预留了标准安装槽，可快速搭配通用固定带完成佩戴固定。整个模型在建模阶段完成了所有装配关系的匹配验证，所有非标准件均设计为可打印结构，无需额外采购特殊定制零件，仅需搭配通用标准件即可完成整机装配，可在应急场景下快速实现小批量制作，为呼吸支持设备短缺场景提供快速落地的解决方案。
