高精度ArduinoUNO开发板三维建模作品

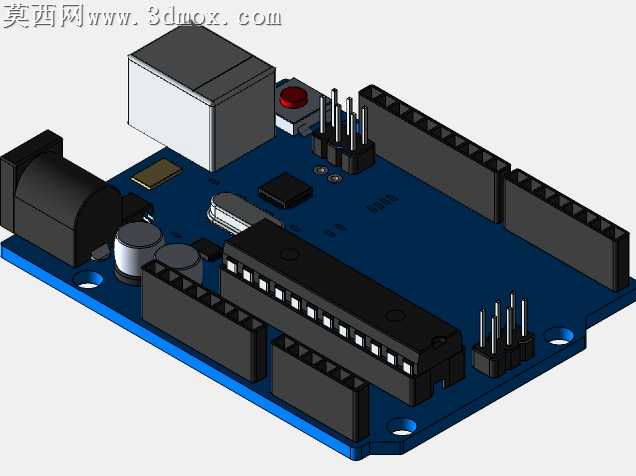

本作品为Arduino UNO开发板的高精度三维建模成果，建模过程严格遵循官方标准尺寸规范，整体尺寸公差控制在±0.1mm范围内，完整还原了开发板的全部结构细节。建模阶段采用自底向上的设计思路，首先对开发板上的每一个独立元件进行单独建模，包括直流电源接口、USB接口、复位按键、电源指示灯、主控芯片座、排针排母、晶振、电容、电阻、稳压芯片等全部元器件，每一个元件的外形尺寸、安装位置都对照实物进行精准校准，确保各元件之间的装配间隙完全符合真实硬件的装配逻辑。PCB基板部分按照真实四层板的结构特征进行建模，还原了基板边缘的安装定位孔、板边倒角以及表面丝印层的布局特征，基板表面做了哑光蓝的阻焊层材质处理，还原真实PCB板的磨砂质感，同时对基板上的焊盘做了金属亮锡的材质区分，清晰呈现焊盘与阻焊层的视觉差异。对于板上的接插件部分，排针的金属插针做了亮面金属材质，排母的塑料基座做了黑色哑光塑料材质，电源接口的金属外壳做了拉丝金属质感处理，复位按键的红色帽体做了半光面塑料材质，不同材质的粗糙度、反光度参数都经过反复调试，渲染后能够清晰区分不同元件的材质属性。结构设计上完整还原了开发板的层叠装配关系，从底部的PCB基板到上层的各插接元件、贴片元件的高度差都精准还原，确保模型可直接用于结构验证、3D打印外壳适配、教学演示等场景。渲染阶段采用工作室均匀布光，多角度呈现开发板的结构细节，既展示了板面整体布局，也清晰呈现了各接口、元件的立体形态，模型包含STEP、IGES等通用格式，可适配多数主流三维设计软件进行后续编辑修改，能够满足电子结构设计、开源硬件项目开发、教学演示等多场景的使用需求。
