小型轮式足球竞技移动机器人底盘结构

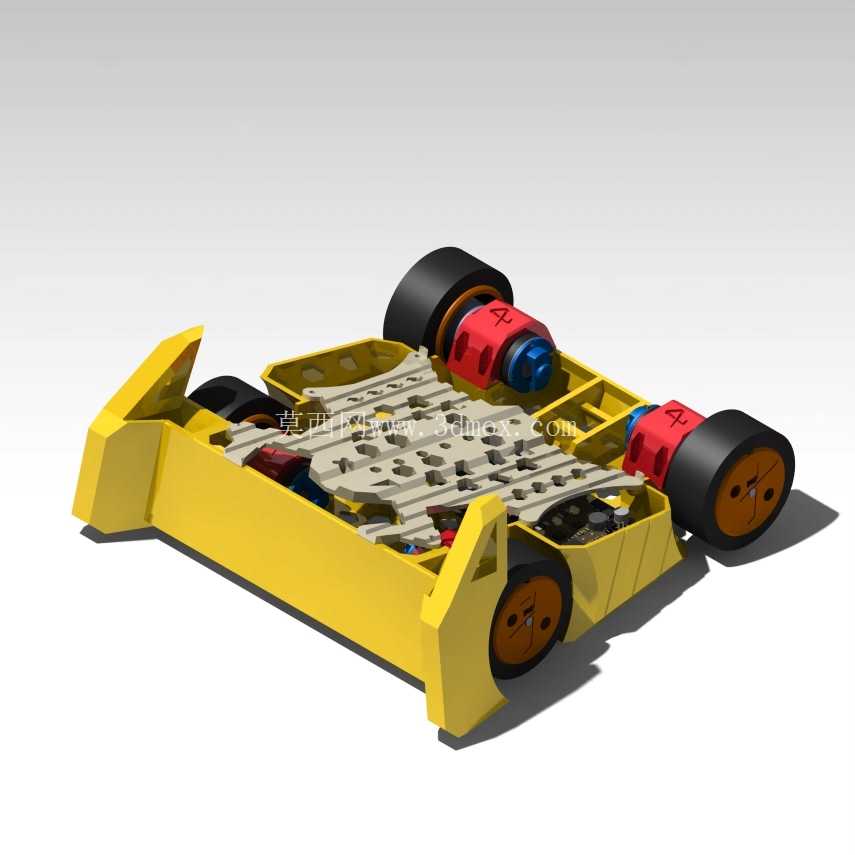

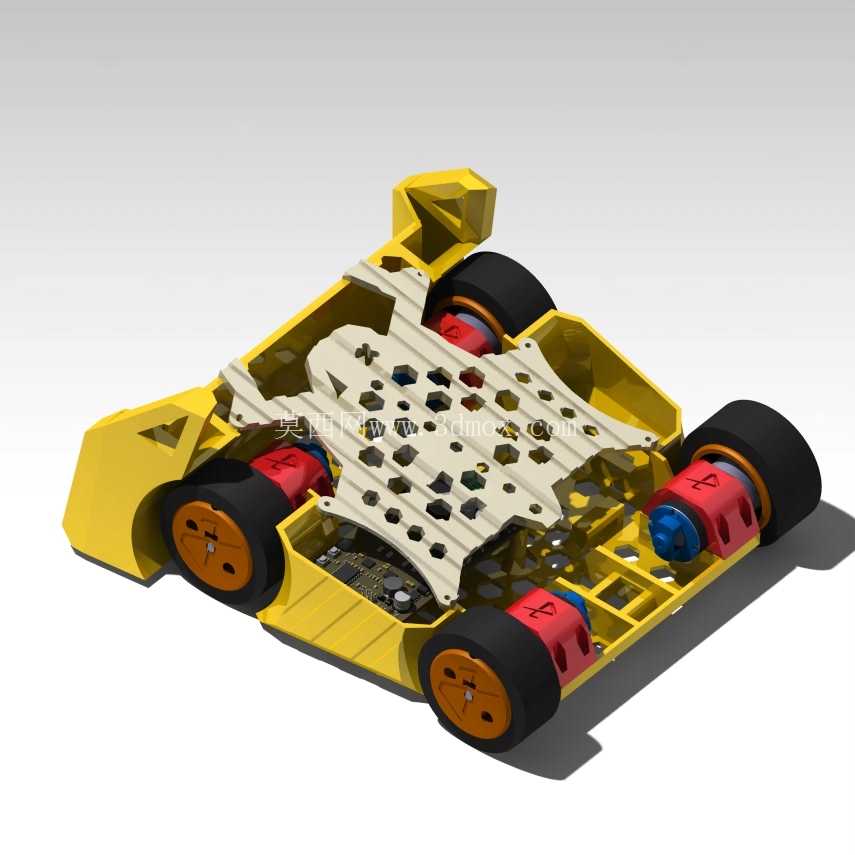

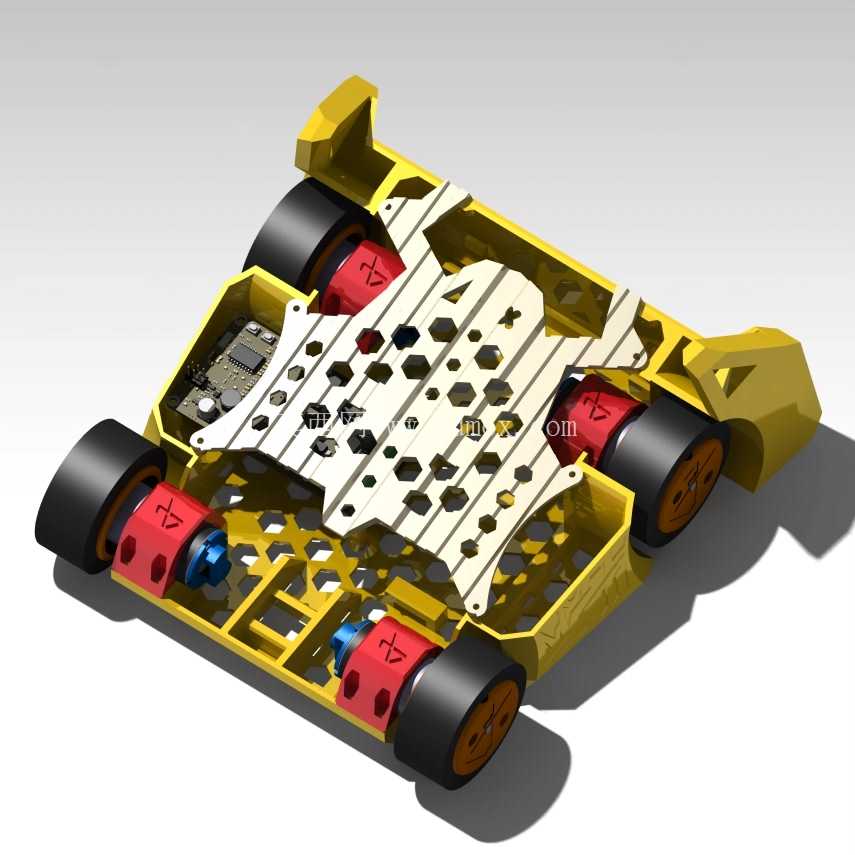

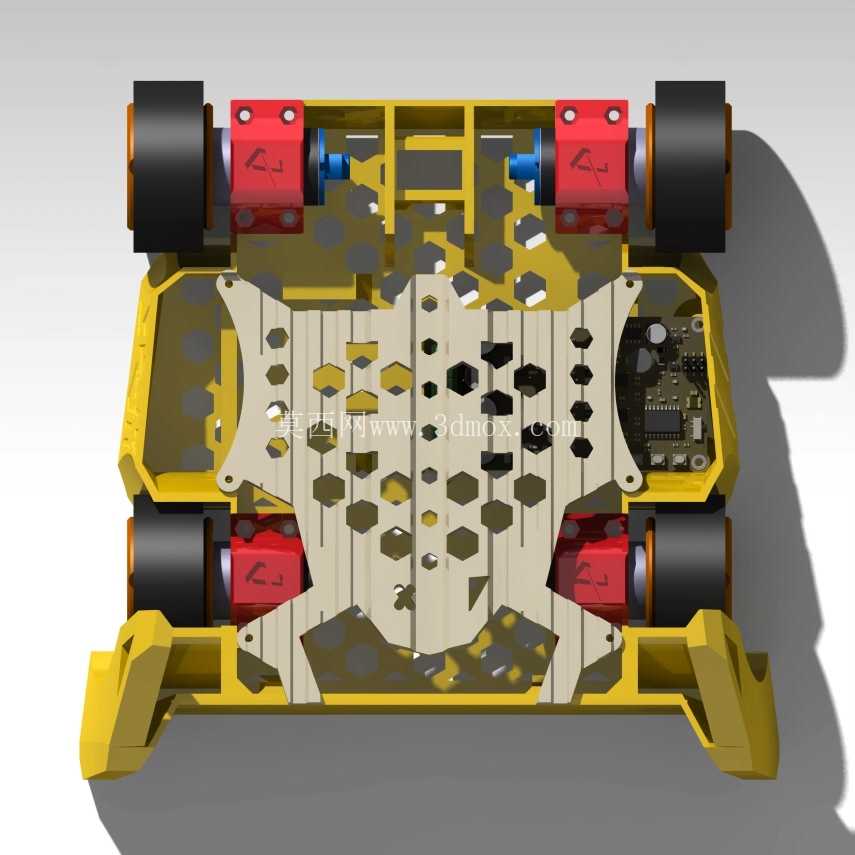

　　整体框架采用镂空式的层叠结构设计，主体承载板做了密集的蜂窝状开孔处理，在不降低结构抗弯强度的前提下尽可能削减整体自重，自重的降低能够直接提升电机的动力利用效率，让机器人的加速、转向动作更加灵敏，同时也能减少碰撞时的惯性冲击，降低传动部件的负载。底盘的四轮采用对称式布局，每个车轮独立匹配动力输出单元，轮组的安装位置经过反复调校，确保轮距与轴距的参数匹配能够实现零半径转向，在狭小的竞赛场地内可以快速完成方向调整，不会因为转向半径过大错过抢球、传球的时机。电机安装位做了标准化的适配设计，能够兼容常用的小型直流减速电机，电机与车轮之间的传动连接做了同轴度限位，避免高速运转时出现传动抖动，影响行走的直线精度。这款轮式移动底盘主要面向小型机器人足球竞技场景开发，适配高校机器人竞赛、青少年科创实践、小型多智能体协同对抗等场景的硬件载体需求，能够在平整的室内竞赛场地完成高速移动、急停转向、带球推进等竞技动作，为上层的视觉识别、路径规划、决策控制模块提供稳定可靠的机械承载与运动执行基础。从实际竞技场景的使用需求出发，设计阶段优先考虑了高速运动下的结构刚性、碰撞耐受能力以及部件维护的便捷性，毕竟足球竞技过程中机器人之间的对抗碰撞十分频繁，底盘如果出现结构形变或者部件松脱，会直接影响运动精度甚至直接丧失竞赛能力。

　　底盘上层预留了充足的安装空间，能够容纳主控板、电机驱动模块、电源模块、通信模块以及上层的击球、带球机构，所有安装孔位都采用标准的M3螺纹规格，不需要额外做打孔改造就能完成常用电子元件的固定，对于参赛队伍来说能够大幅缩短硬件搭建的周期。开关安装位专门适配常用的翘板开关尺寸，开口位置设置在底盘侧方，调试和竞赛过程中不需要翻转底盘就能快速完成电源通断操作，避免翻转过程中对已经校准好的传感器位置造成偏移。走线空间在结构设计时就做了预留，层叠板之间的间隙能够容纳所有信号线与动力线，不会出现线路外露被轮组卷入或者碰撞时被扯断的问题。

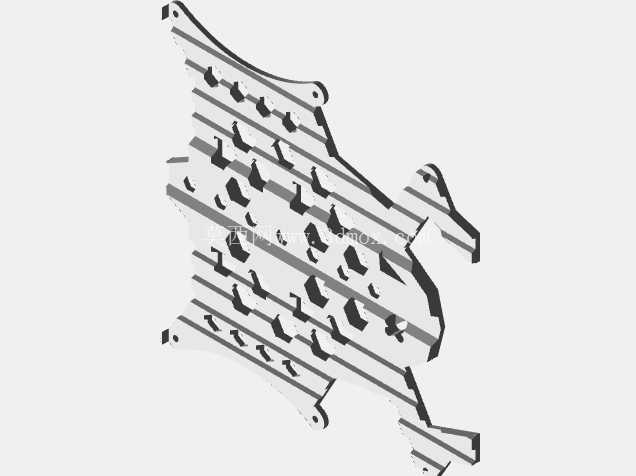

　　底盘的四周做了凸起的防撞围边结构，围边的弧度经过优化，碰撞时能够将冲击力均匀分散到主体框架上，避免单点受力造成局部结构断裂，同时围边的高度不会遮挡上层传感器的探测范围，不会影响视觉、红外等传感器的正常工作。轮组的安装高度经过匹配计算，确保底盘离地间隙能够适应竞赛场地的拼接缝隙，不会因为场地微小的不平整出现卡滞，同时轮胎的材质选用摩擦系数较高的软性材质，在光滑的室内场地上能够提供足够的抓地力，急停和加速时不会出现打滑空转的情况。顶板的多孔位设计除了减重之外，也为后续功能扩展提供了充足的安装点位，参赛队伍可以根据自身的战术需求，灵活加装击球机构、带球滚轮、挑球机构等功能部件，不需要对原有底盘结构做破坏性改造。

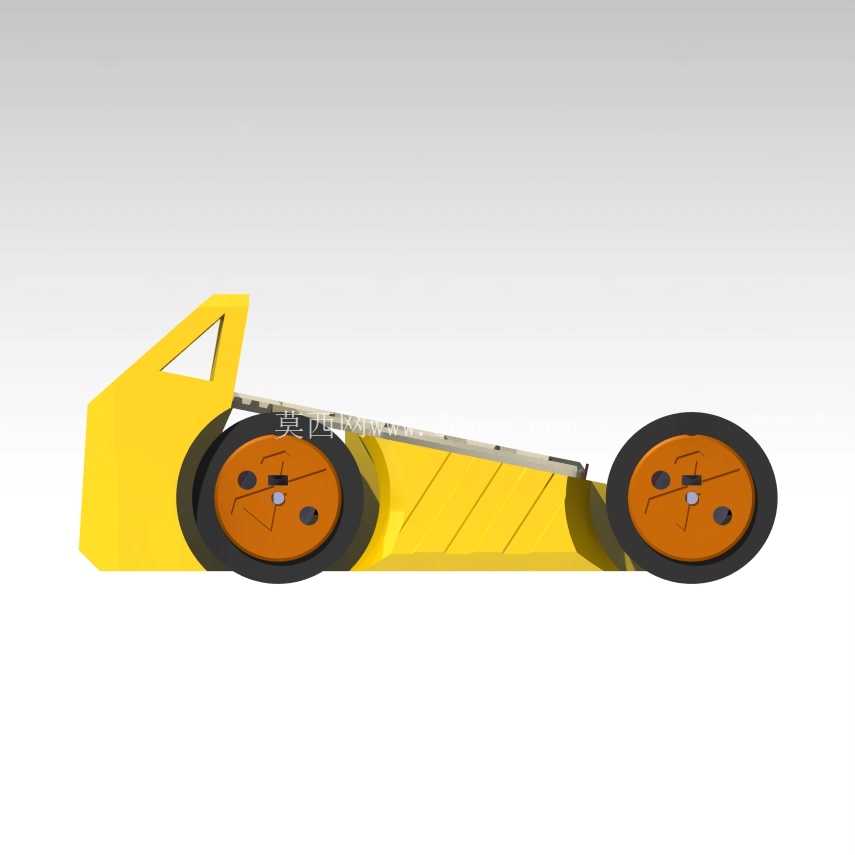

　　从安装边界来看，整体的长宽尺寸控制在220mm见方的范围内，符合多数小型足球机器人竞赛的尺寸组别要求，高度控制在87mm以内，能够降低整体重心，提升高速运动和碰撞时的稳定性，避免出现侧翻的情况。所有的固定连接件都采用统一规格的螺丝，日常维护拆解时不需要准备多种规格的工具，能够快速完成电机更换、线路检修等操作，适配竞赛现场快速排障的需求。底盘的结构件都可以通过3D打印制作完成，参赛队伍可以根据自身的使用需求快速迭代局部结构，比如调整防撞围边的形状、改变传感器安装位的高度，不需要开模就能完成小批量的制作，非常适合竞赛场景下的快速优化调整。在实际的运动表现上，对称的重量分布设计让四个车轮的接地压力基本一致，不会出现某个车轮抓地力不足的情况，配合双通道直流电机驱动器的控制，能够实现精准的速度差转向，运动轨迹的控制精度能够满足竞技过程中带球、传球、避障的动作要求。
