巡线机器人导向承载底盘结构设计

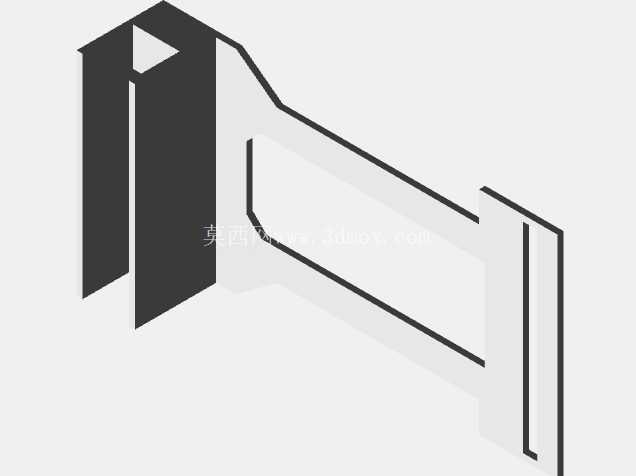

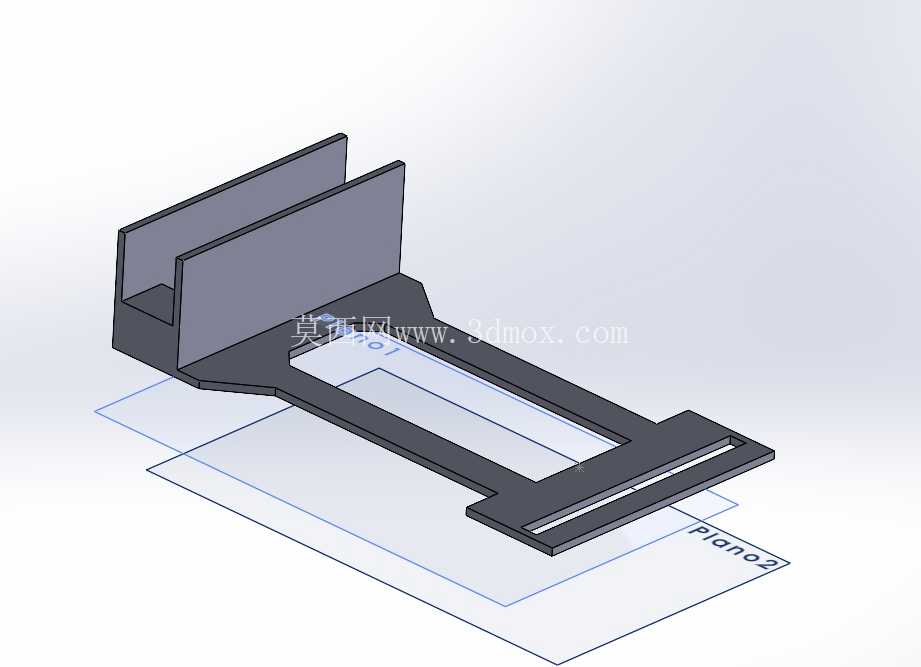

　　从实际使用场景来看，这类结构主要服务于沿预设标识线行走的小型移动设备，比如实验室里的循迹教学小车、产线上沿地面标线转运小零件的AGV单元、展厅内沿固定路线行进的导览设备底盘段，导向立板的高度刚好能遮挡侧方杂光对底部巡线传感器的干扰，避免地面反光、环境光偏移导致的路径识别偏差，这一点在做结构设计时是优先考虑的点——很多新手做巡线车结构时容易忽略传感器的遮光设计，实际跑线时经常出现识别跳变，这个结构的双立板刚好形成半封闭的传感器安装腔，把光电巡线模块嵌在立板之间的槽位里，能大幅降低环境光对识别精度的影响。这款巡线导向承载结构主要适配小型地面移动巡线作业场景，常见于自动化产线物料转运、教学实验平台开发、室内固定路径巡检类设备的底盘承载段设计。结构整体采用一体化折弯成型的钣金思路做三维建模，前端设置双立板导向围挡，中部预留传感器安装镂空槽位，后端延伸出承载平面，可直接固定控制板、电池组等核心电气元件，不需要额外加装转接支架就能完成核心部件的装配。中部的镂空长槽是专门给巡线传感器阵列预留的安装位，槽宽适配常规8路红外巡线板的安装尺寸，槽边预留了M3螺丝的固定孔位，不需要二次打孔就能直接固定传感器板，传感器安装面距离地面的高度控制在10-15mm区间，刚好是红外巡线模块的最佳识别距离，太高会降低识别分辨率，太低容易在行进过程中剐蹭地面标线或者凸起的地面接缝。后端的承载平板做了下沉式台阶设计，电池和控制板安装后重心比轮系安装面低2mm左右，能降低整车重心，减少急转向时的侧翻风险，平板边缘预留了走线槽，传感器和驱动轮的接线可以顺着槽位走到控制板端，不会出现线缆拖地被轮组卷入的问题。

　　安装边界方面，整体结构的宽度适配常规65mm直径的驱动轮轮距，两侧立板的外边缘距离轮系外侧留有3mm的安全间隙，转向时不会出现结构件剐蹭轮胎的问题；前端导向立板做了15度的内倾倒角，遇到地面轻微凸起或者小颗粒障碍物时，能顺着倒角滑过，不会直接卡滞导致设备停走。结构的壁厚统一设置为1.5mm，既满足3D打印快速成型的强度要求，也适配钣金折弯加工的工艺参数，如果是做小批量量产，直接把三维模型导出钣金展开图就能下料折弯，不需要额外做工艺补正；如果是做教学原型件，用PLA材料打印就能满足承重要求，承载平板上可以放置最大200g的电气元件，完全覆盖常规小型巡线设备的部件重量需求。

　　从设计逻辑上看，这个结构没有做多余的装饰性特征，所有的型面变化都服务于功能需求：立板的高度对应传感器遮光需求，中部槽位对应传感器安装尺寸，下沉平板对应重心控制需求，边缘倒角对应越障防卡需求，甚至连安装孔的位置都避开了结构应力集中的折弯角位置，长期使用不会出现孔位开裂的问题。实际装配时，轮组的安装座可以直接固定在结构底部的预留凸台上，凸台高度刚好让驱动轮的最低点比结构底面低2mm，保证行进过程中结构底面不会剐蹭地面，同时万向轮的安装位预留在结构最前端，和两个驱动轮形成三点支撑结构，支撑点的分布刚好让重心落在三角形支撑区域的中心位置，静止放置和行进过程中都不会出现翘头或者侧倾的问题。

　　很多同类巡线底盘结构会把传感器安装位和承载板做成分体式设计，装配时需要额外调整传感器高度，这个一体化结构直接把传感器安装位的高度做了固化，装配时只需要把传感器板锁在槽位上就能保证最佳识别高度，省去了现场调试的步骤，对于批量组装的教学套件或者小型AGV单元来说，能大幅降低装配调试的人工成本。另外结构两侧的立板除了遮光作用，还能作为侧方防护结构，当设备行进过程中碰到路径两侧的低矮障碍物时，立板会先接触障碍物，避免直接撞击中部的传感器或者后端的电气元件，相当于自带侧方防撞功能，不需要额外加装防撞条或者防撞传感器，进一步简化了整体结构的组成。
