适配3D打印的模块化无人机组装基座结构

在消费级与入门级航模研发、创客DIY无人机制作的场景中，很多爱好者和小型研发团队都会遇到部件适配难、改装调整成本高的问题——不同规格的螺旋桨、电调、电机安装座往往孔位不统一，每次更换动力配置都需要重新打孔、切割支架，不仅浪费制作时间，还容易因为手工加工误差导致机架同轴度偏差，飞行时出现抖动、动力损耗过大的问题。这个结构件的设计初衷，就是针对这类零散组装、频繁改配的使用需求，做一款通用化的快装基座，不需要复杂的二次加工就能完成不同功能部件的搭配。

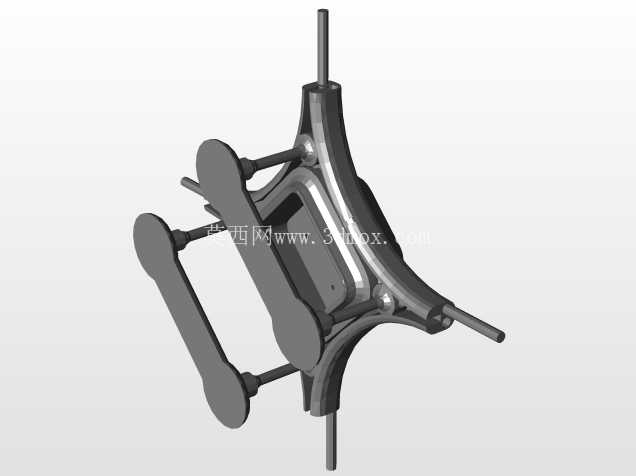

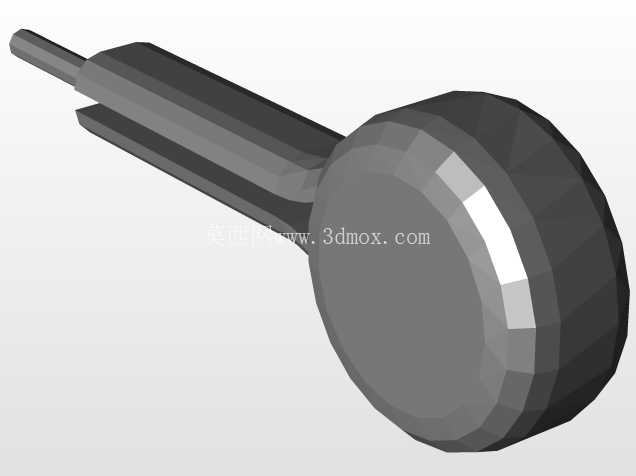

从结构功能来看，这个部件采用一端带圆柱安装腔、一端延伸出扁形夹持臂的布局，圆柱腔体部分主要用来容纳圆形的动力电机或者速度控制器模块，腔体的内壁预留了0.2mm的装配公差，刚好适配市面上多数22系列、23系列外转子无刷电机的外径，安装时不需要额外加衬套，直接卡入后用侧面的紧定螺丝孔位就能完成固定，避免电机运转时出现径向窜动。延伸出来的扁形夹持臂上开有两道平行的导向槽，这部分是用来固定机臂或者螺旋桨桨座的，导向槽的宽度按照标准碳纤方管的通用尺寸设计，既可以穿入方形碳管作为机臂延伸段，也可以直接夹持折叠桨的桨夹底座，槽内做了细微的防滑齿纹，螺丝锁紧后不会出现滑动位移。

设计过程中没有采用一体化封闭的机架结构，而是刻意做了分体可拆的接口设计，所有安装接口都采用行业通用的尺寸标准，没有做专属的异形卡扣，就是为了让使用者可以根据自己的需求更换不同长度的机臂、不同KV值的电机，甚至可以加装图传模块、GPS支架这类扩展配件。整个结构的壁厚做了差异化处理，圆柱腔体部分因为要承受电机运转的振动，壁厚设置为2.5mm，保证足够的结构强度，不会因为长期振动出现开裂；夹持臂部分因为主要起连接固定作用，壁厚设置为1.8mm，在保证刚性的前提下尽可能减轻整体重量，毕竟无人机的起飞重量直接影响续航时间和飞行灵活性。

安装边界方面，整个部件的轴向总长度控制在68mm，圆柱腔体的外径为32mm，不会占用过多的机架安装空间，夹持臂的导向槽有效行程为22mm，有足够的调整空间来适配不同宽度的桨座或者不同直径的碳管。部件的底部预留了两个M3的螺丝安装孔，孔位间距为25mm，和市面上通用的飞控安装板、电池固定板的孔位完全匹配，不需要重新打孔就能直接固定在标准机架上。考虑到3D打印的工艺特性，整个结构没有设计大角度的悬空面，所有斜面的角度都大于45度，打印时不需要添加过多支撑，打印完成后去除支撑的工作量很小，不会因为支撑残留影响装配精度。

实际使用时，这个基座可以作为单旋翼无人机的动力端基座，也可以多个组合搭配做多旋翼无人机的机臂连接座，甚至可以改装成小型水下推进器的电机固定座——因为结构本身没有复杂的异形曲面，PLA、PETG、ABS这类常用的3D打印材料都能满足强度要求，不需要使用特殊的工程塑料。和市面上售卖的成品无人机机架相比，这个结构的优势在于改装灵活性更高，不需要受制于原厂的固定孔位和结构布局，做功能验证或者创意改装的时候，可以快速调整部件位置，试错成本更低。比如测试不同桨叶的动力效率时，只需要松开夹持臂的固定螺丝，就能快速更换不同规格的桨夹，不需要拆卸整个机架；调整电机安装角度的时候，也可以通过在腔体和电机之间加超薄垫片的方式微调，不会破坏原有结构的完整性。

结构的受力设计也做了针对性优化，圆柱腔体和夹持臂的连接位置做了圆弧过渡，避免应力集中导致的断裂——很多自制的3D打印机架就是因为连接位置是直角，飞行中遇到气流冲击或者硬着陆的时候，很容易在直角处出现断裂，圆弧过渡的设计可以把集中的应力分散到更大的区域，提升整体的抗冲击能力。夹持臂末端做了圆角处理，不会有尖锐的边角，安装和调试的时候不容易划伤手，也不会在炸机的时候因为尖锐边角碰撞损坏其他部件。整个结构没有设计多余的装饰性特征，所有的结构特征都是为了实现安装固定、调整适配的功能，没有为了外观好看增加不必要的凸起或者凹槽，既减少了打印时间，也避免了多余结构带来的风阻影响。
