定制无人机专用安装固定连接夹具

在定制无人机的整机装配环节，这类连接夹具承担着核心功能模块与机身主体的结构衔接作用，多数应用在任务载荷挂载、动力单元固定或是机臂与中心板的连接点位，是保障无人机飞行过程中结构稳定性的关键零件。从实际使用场景来看，这类夹具需要承受飞行过程中的交变载荷，包括机动飞行时的惯性力、电机运转带来的持续振动，甚至部分作业场景下的突发冲击，因此结构设计上优先考虑连接刚性与抗疲劳性能。

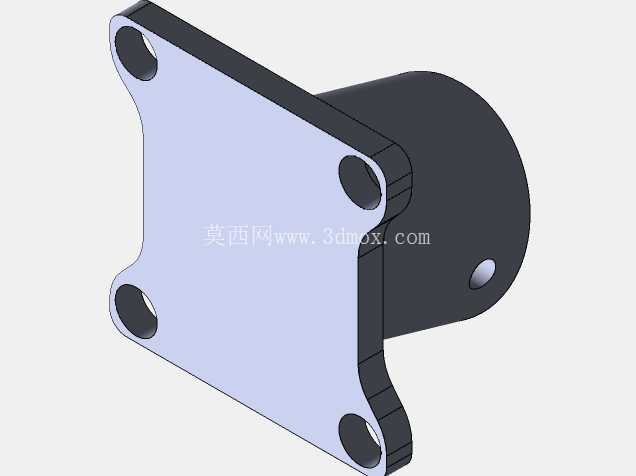

观察该夹具的结构形态，一侧为带四个安装孔的法兰式安装板，四个孔位呈对称分布，安装时可通过螺栓穿过孔位将夹具牢牢固定在无人机的碳纤维中心板或者机臂安装座上，孔位的对称布局能够让螺栓受力均匀，避免单侧受力过大导致的连接松动或是板材局部压损。安装板的边缘做了圆角过渡处理，没有尖锐的直角结构，一方面能够减少飞行过程中的气动阻力，避免直角位置产生紊流影响飞行稳定性，另一方面也能防止装配过程中尖锐边角划伤操作人员或是划破无人机的线材、蒙皮等部件。

与安装板相连的是筒状的连接主体，筒身末端为封闭的圆弧端面，端面上预留了一个小型的定位孔，这个孔位主要用于配合功能模块的定位销，实现挂载部件的快速对位，减少装配时的调整时间，同时也能承受部分径向的剪切力，避免螺栓单独承受横向载荷出现剪切断裂的风险。筒状结构的内部可以根据实际挂载需求加工成通孔或者盲孔，既可以穿设线材给挂载的摄像头、药箱、测绘模块等部件供电传信号，也可以加工内螺纹直接拧入对应模块的连接柱，进一步提升连接的可靠性。

设计这类夹具的时候，首先要匹配对应无人机的安装边界，安装板的四个孔位中心距必须和机身预留的安装孔位完全一致，公差控制在0.1mm以内，否则会出现装配错位无法安装的问题；安装板的厚度需要根据承载的重量计算，一般挂载1kg以内的任务载荷时，板厚选择3mm即可满足强度要求，如果是挂载较重的作业设备，需要适当增加板厚同时在安装板和筒身的连接位置做加强筋结构，避免应力集中导致的连接处断裂。筒身的外径需要和挂载模块的连接接口匹配，长度则要根据机身内部的走线空间确定，既要保证连接深度足够，又不能过长挤占机身内部的电池、飞控等核心部件的安装空间。

从材料选择的角度，这类夹具如果是用于消费级定制无人机，多采用6061铝合金加工，重量轻且强度足够，表面做阳极氧化处理提升耐磨和抗腐蚀性能；如果是用于工业级作业无人机，也可以选用7075铝合金或者高强度工程塑料，在保证强度的前提下尽可能降低自身重量，提升无人机的有效载荷能力。装配的时候需要注意，安装螺栓要加装防松垫圈或者涂抹螺纹胶，避免飞行过程中振动导致螺栓松动，定位孔与定位销的配合要选用过渡配合，既保证定位精度，又不会出现拆装困难的问题。

这类夹具虽然是无人机上的小型结构件，但直接影响整机的飞行安全和任务执行的稳定性，设计过程中需要反复校核不同飞行姿态下的受力情况，模拟最大过载时的结构形变，确保形变量控制在允许范围内，不会因为结构变形导致挂载模块移位，影响无人机的重心平衡或是任务设备的正常工作。
