Drobit18650锂离子电池防护外壳结构

　　这款18650锂离子电池保护壳，主要面向小型便携测绘、手持检测类电子设备的供电模块防护需求，这类设备往往需要在户外复杂工况下作业，供电模块既要承受日常携带过程中的磕碰、挤压，也要适配设备本体的紧凑安装空间，避免电池移位、接线松脱引发的供电故障。从结构设计来看，壳体采用分体式拼接结构，主体分为侧围与端盖两部分，端盖位置预留了均匀分布的螺丝安装孔位，安装时可通过标准紧固件实现端盖与侧围的紧密压合，接缝位置做了窄边止口设计，既能够提升装配后的整体结构刚性，也可以阻挡日常使用过程中飞溅的水滴、浮尘侵入壳体内部接触电芯，适配户外非极端淋雨场景下的使用需求。

　　壳体表面做了平整化处理，正面预留了品牌标识的蚀刻区域，不会额外增加壳体的外凸尺寸，能够保证设备装配后外观面的整洁度，避免突出结构勾挂背包、衣物等携带载体。壳体顶部预留了圆柱形的出线与接口安装位，这个位置的内径刚好适配常规18650电芯配套的保护板输出端尺寸，不需要额外做转接结构就可以将保护板、接线端子整合在该区域，既能够缩短供电线路的走线长度，降低线路压降，也可以避免接线部分外露被拉扯断裂。

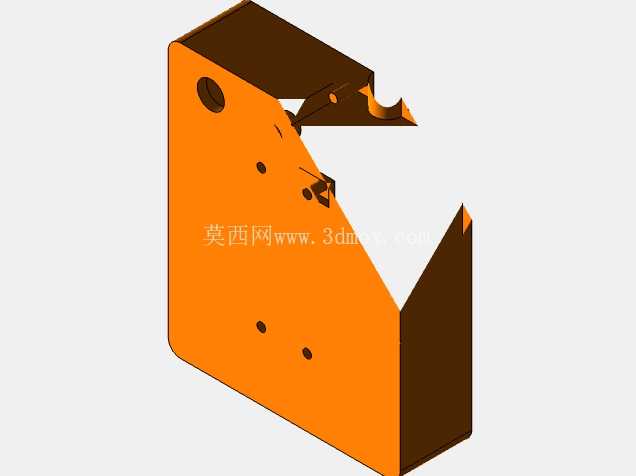

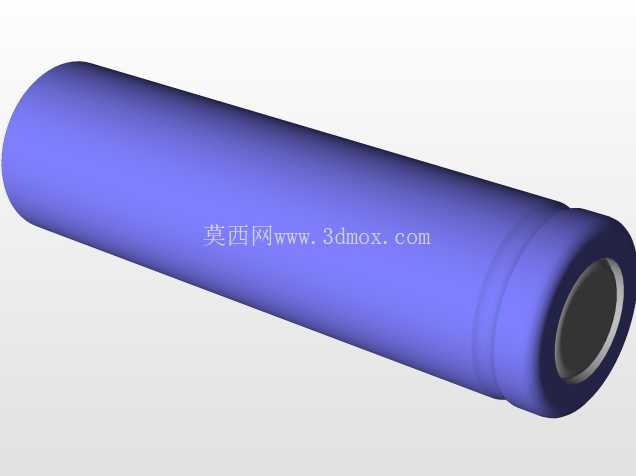

　　从安装边界来看，壳体的内部腔体尺寸完全匹配单节18650圆柱电芯的外形尺寸，电芯装入后不会出现径向晃动，侧围内壁做了细微的导向棱，装配电芯时可以顺着棱线推入，避免电芯外皮被壳体内壁的毛刺划伤，端盖内侧预留了缓冲垫安装槽，装配时贴装薄型泡棉垫就可以抵消电芯长度方向的尺寸公差，同时在设备受到冲击时吸收部分冲击力，避免电芯端部受到刚性撞击。壳体的边角位置全部做了圆角过渡处理，没有尖锐的直角结构，一方面是避免装配和使用过程中划伤操作人员，另一方面也能够降低边角位置的应力集中，在壳体受到侧向挤压时，圆角结构可以分散应力，避免壳体从边角位置开裂。

　　在实际应用中，这类保护壳可以直接适配搭载单节18650电芯的小型PPK定位模块、手持数据采集终端等设备，不需要对设备本体的供电仓做额外修改，就可以替换原有简易包裹的电池结构，提升供电模块的可靠性。设计过程中充分考虑了注塑加工的工艺需求，壳体所有侧壁的拔模斜度控制在合理范围内，侧围与端盖的壁厚保持均匀，没有出现壁厚突变的位置，避免注塑成型过程中出现缩痕、翘曲等缺陷，安装孔位的位置都做了局部加厚处理，反复拆装螺丝也不会出现柱位断裂的问题。壳体侧面还预留了小型的指示灯透光窗口位置，不需要额外开孔就可以观察电池保护板的充放电状态指示灯，方便用户快速判断电池的工作状态，不需要拆开壳体就可以排查供电故障。整体结构没有多余的冗余设计，所有的结构特征都围绕电芯防护、装配便捷、工况适配三个核心需求展开，既控制了壳体本身的重量，也保证了足够的结构强度，适配便携设备对供电模块轻量化、高可靠性的要求。
