PMiniFab打印机Titan Aero挤出固定支架

　　这套支架结构面向桌面级FDM熔融沉积成型设备的X轴运动端改造，核心作用是把Titan Aero近程挤出总成、散热风道、自动调平探针以及冷却风扇整合在同一安装基准上，替换原有松散排布的独立固定件，让喷头运动组件在高速往复走位时保持紧凑的质量分布与稳定的装配刚性。从实际装机场景看，这类支架多用于DIY机型、老旧桌面打印机升级以及小批量定制设备的喷头端重构，车间里做耗材测试、柔性材料打印或者多机型零件互换时，挤出头与光轴的相对位置一旦出现偏差，就会带来送料阻力波动、喷嘴撞件、首层贴合不均等问题，因此支架的定位孔位、抱紧间隙和载荷分配都需要围绕运动轴实际工况展开。

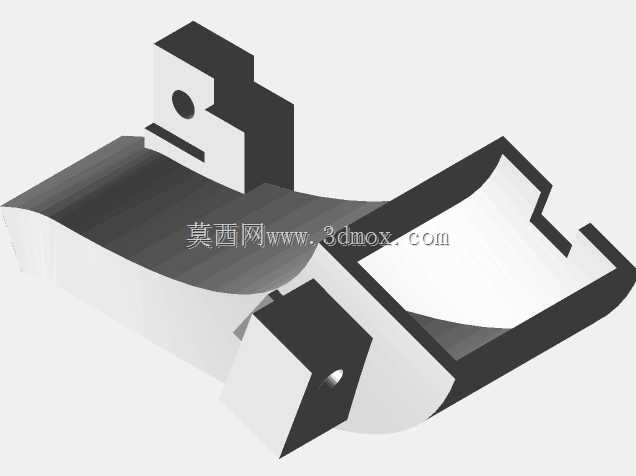

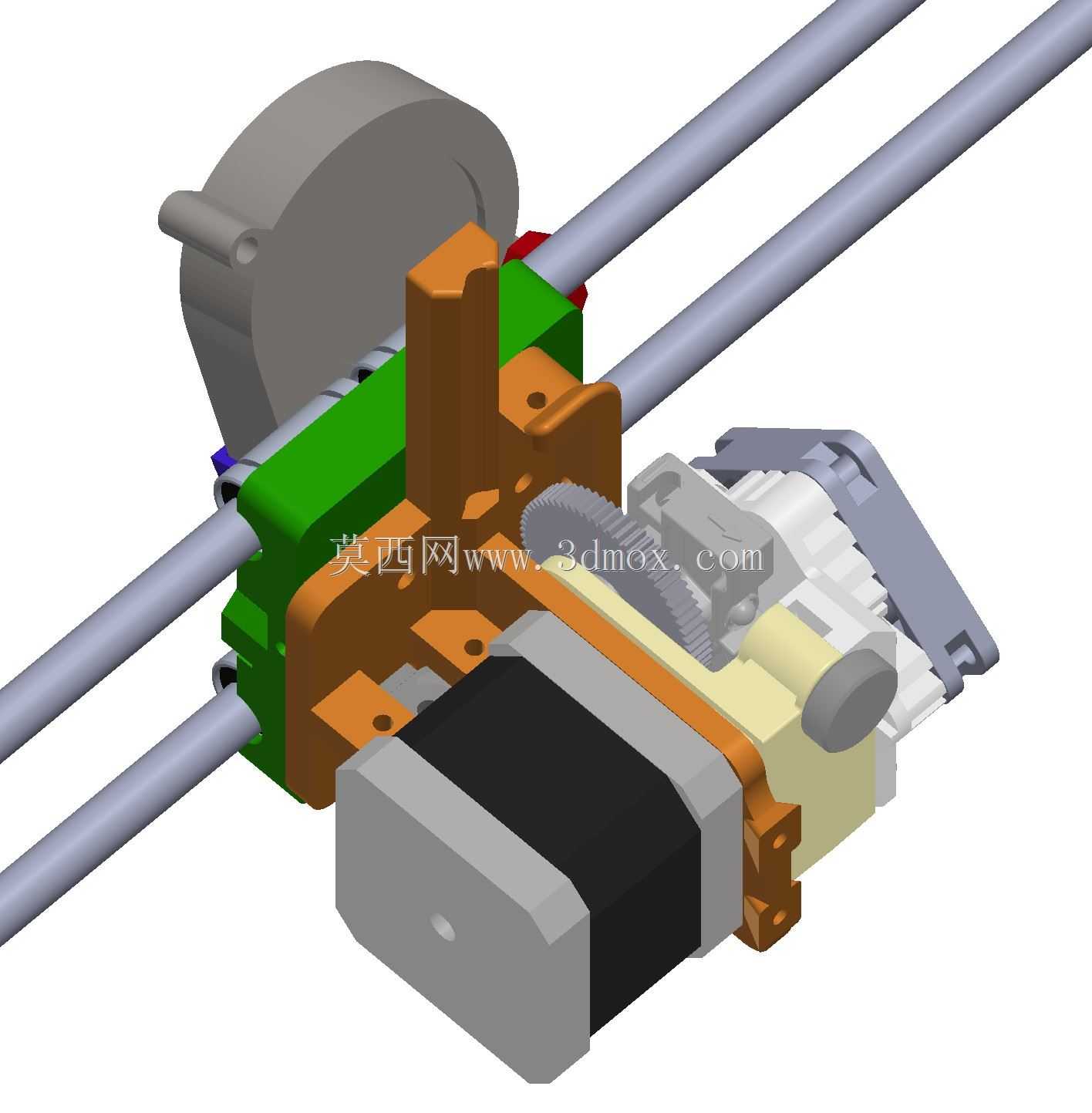

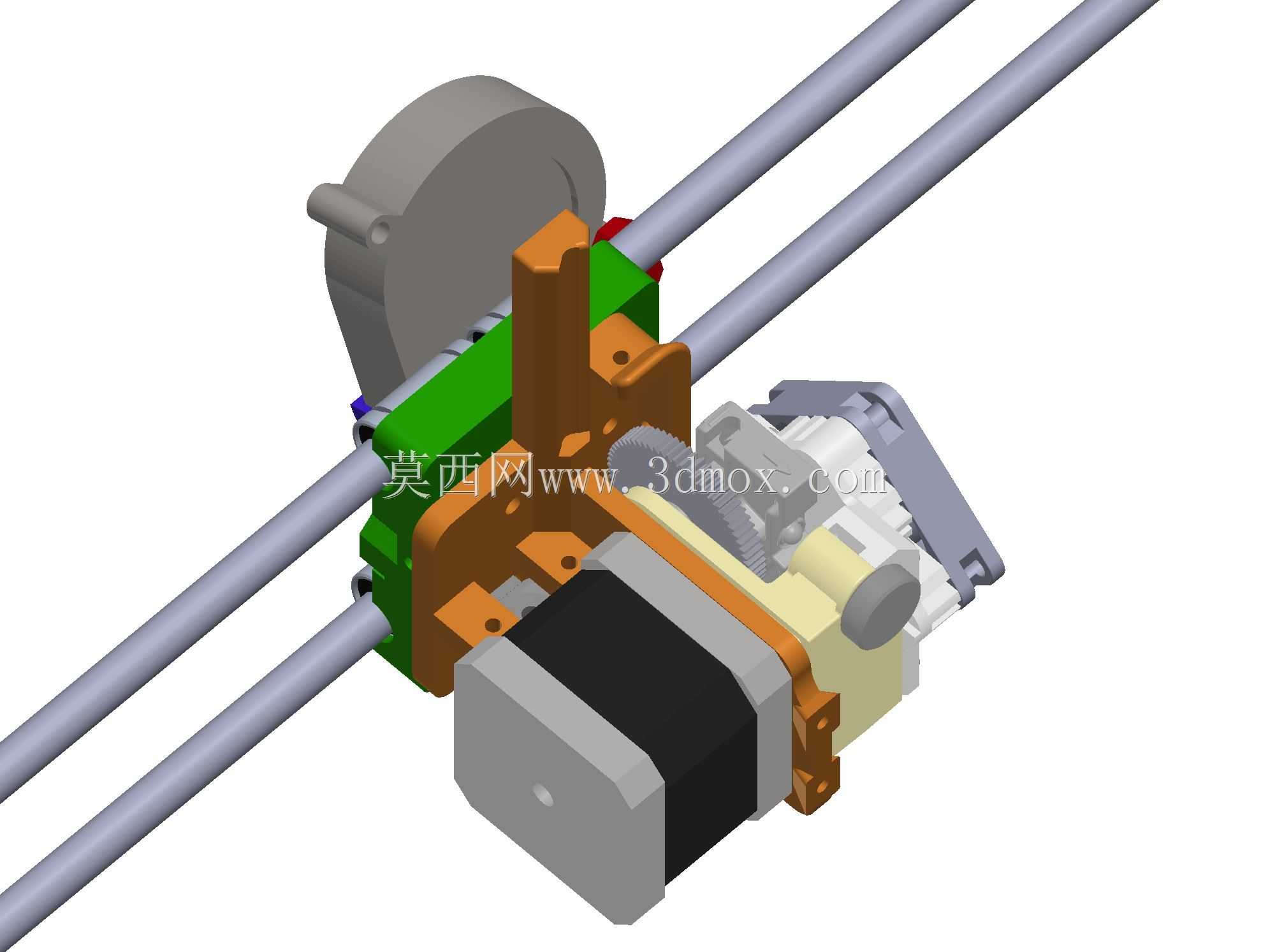

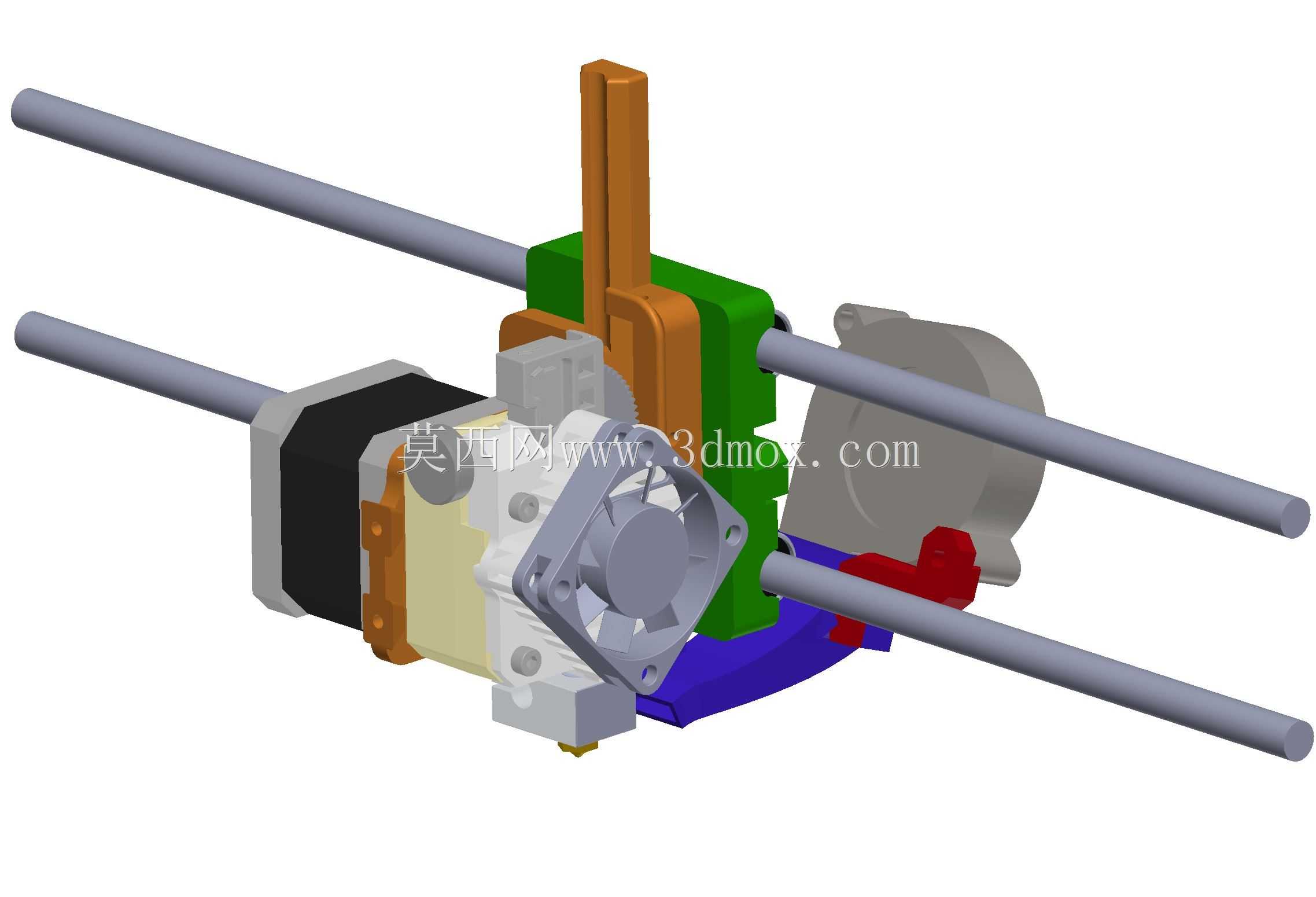

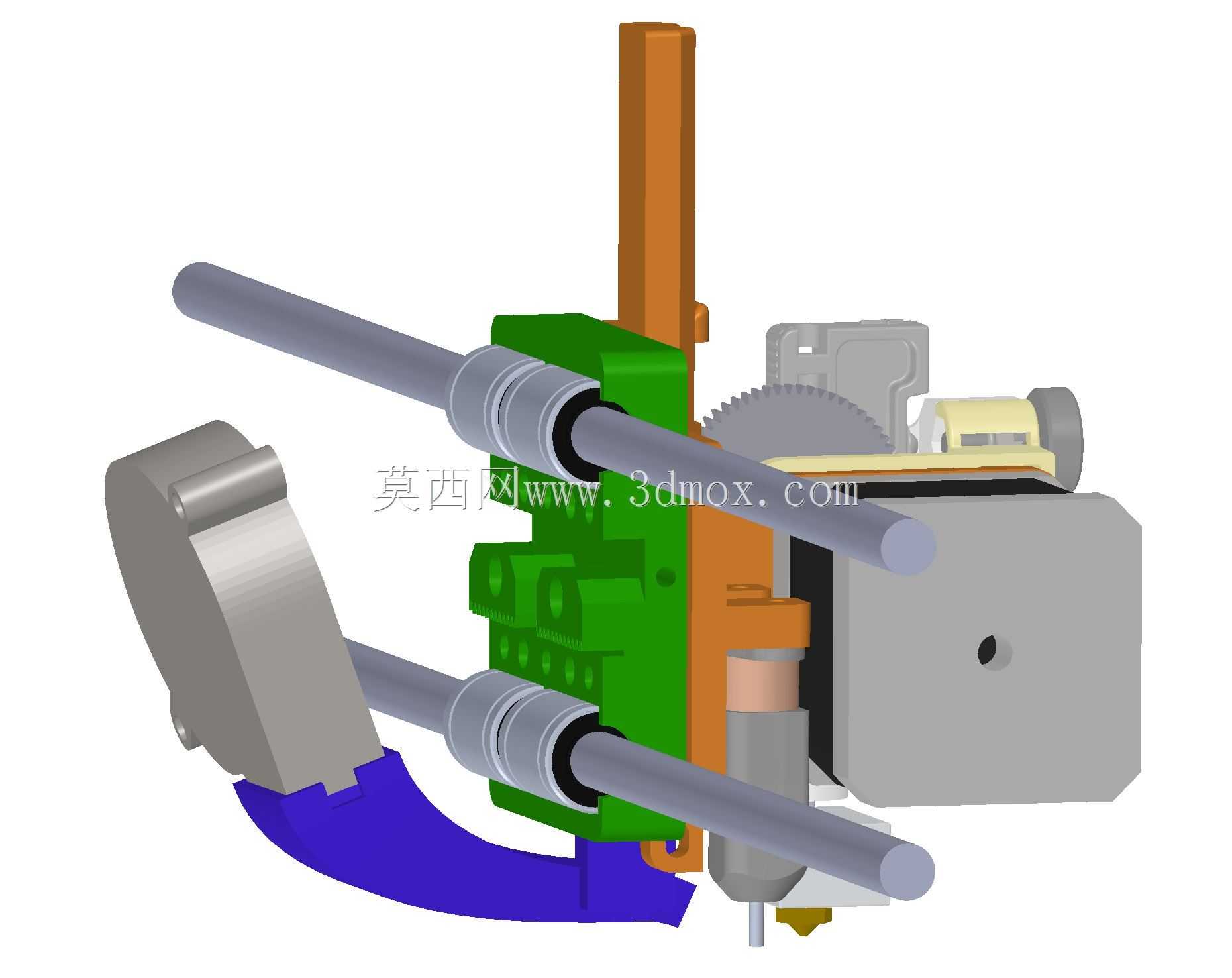

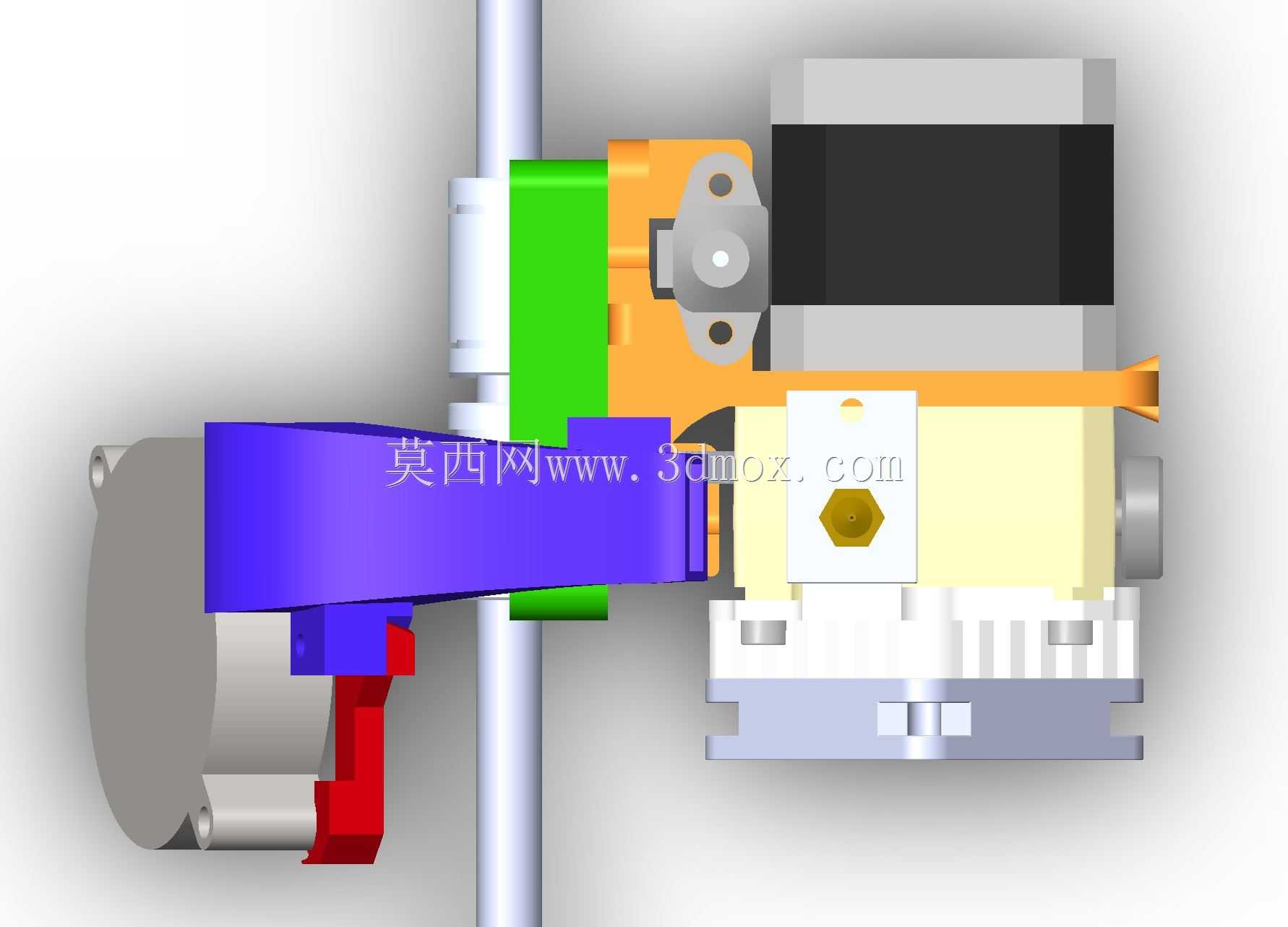

　　结构上可以看到两根平行光轴贯穿支架主体，支架通过对应抱紧面与X轴滑块、直线轴承或者轴套形成约束，安装边界首先要匹配光轴中心距与轴径，装配时挤出机进料方向、喷嘴轴线和运动平面的垂直度依靠支架结合面的加工台阶保证，不需要后期反复加垫片调整。Titan Aero挤出总成本身把送料齿轮、散热块、喉管和加热端集成在较短的送料路径上，近程布置的优势是柔性耗材回弹小、退料响应快，支架在对应位置预留了挤出机主体的安装孔与避让空间，侧面留出电机接线、加热棒、热敏电阻走线的缺口，避免线束在X轴来回移动时与光轴、机架发生摩擦。

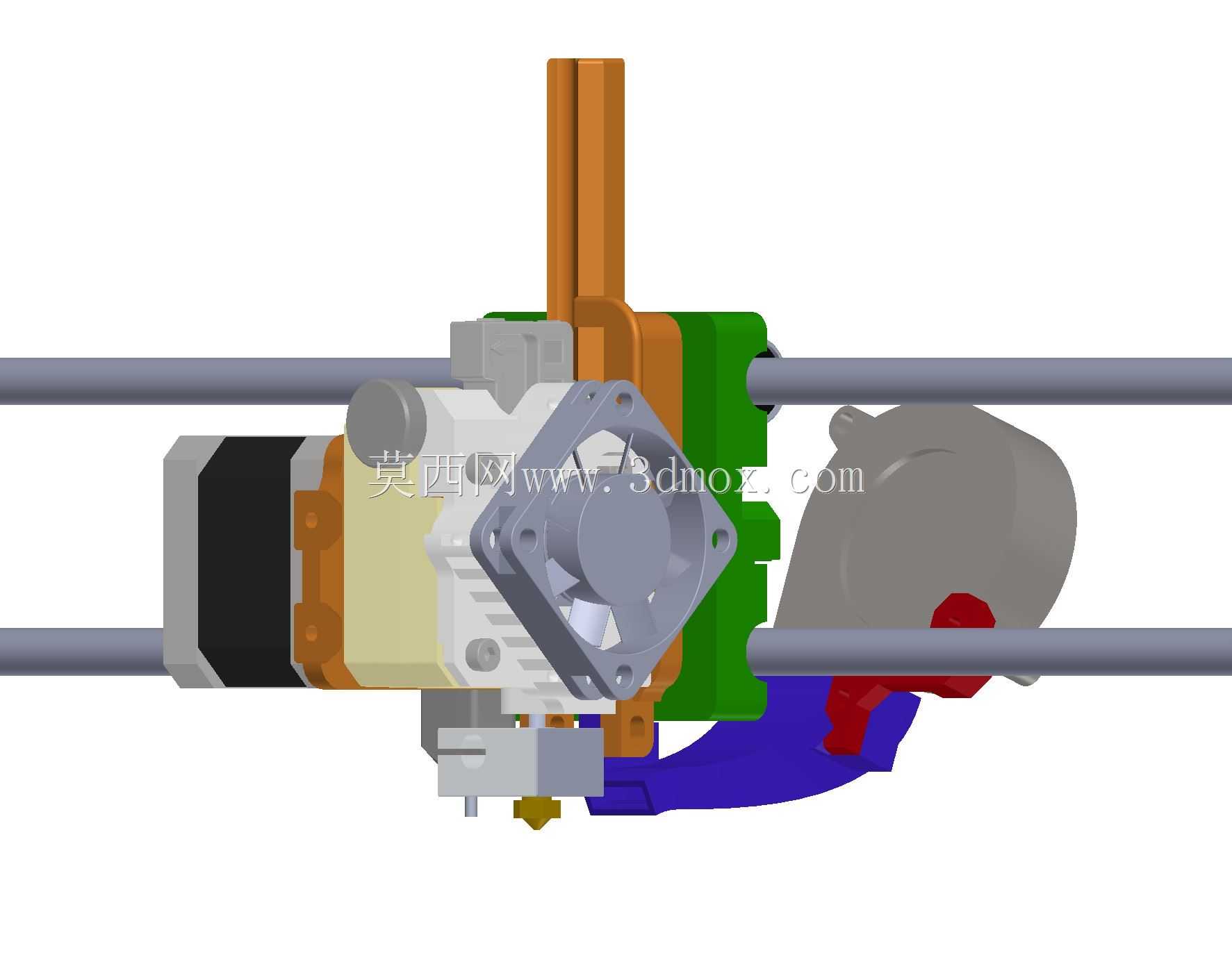

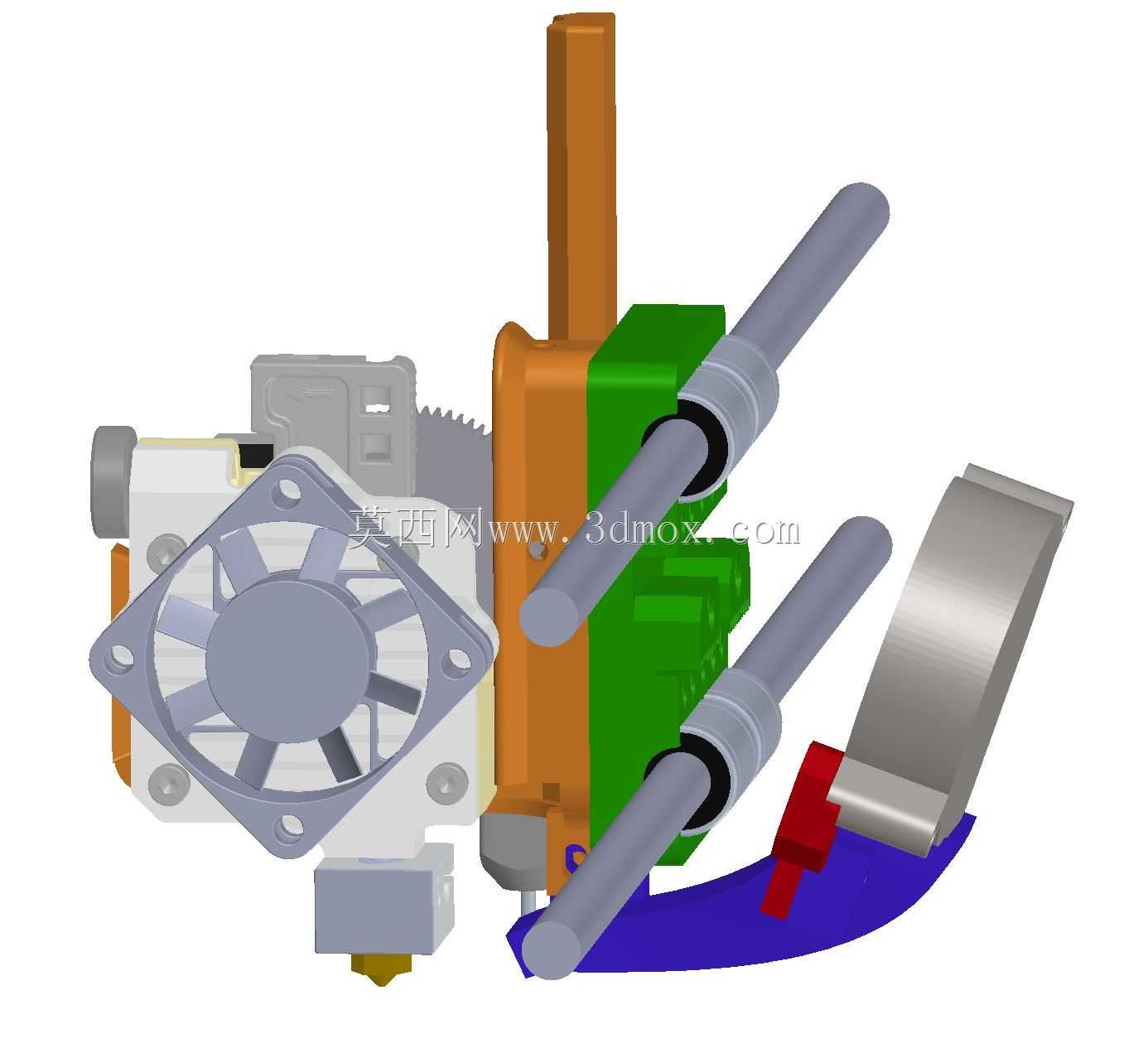

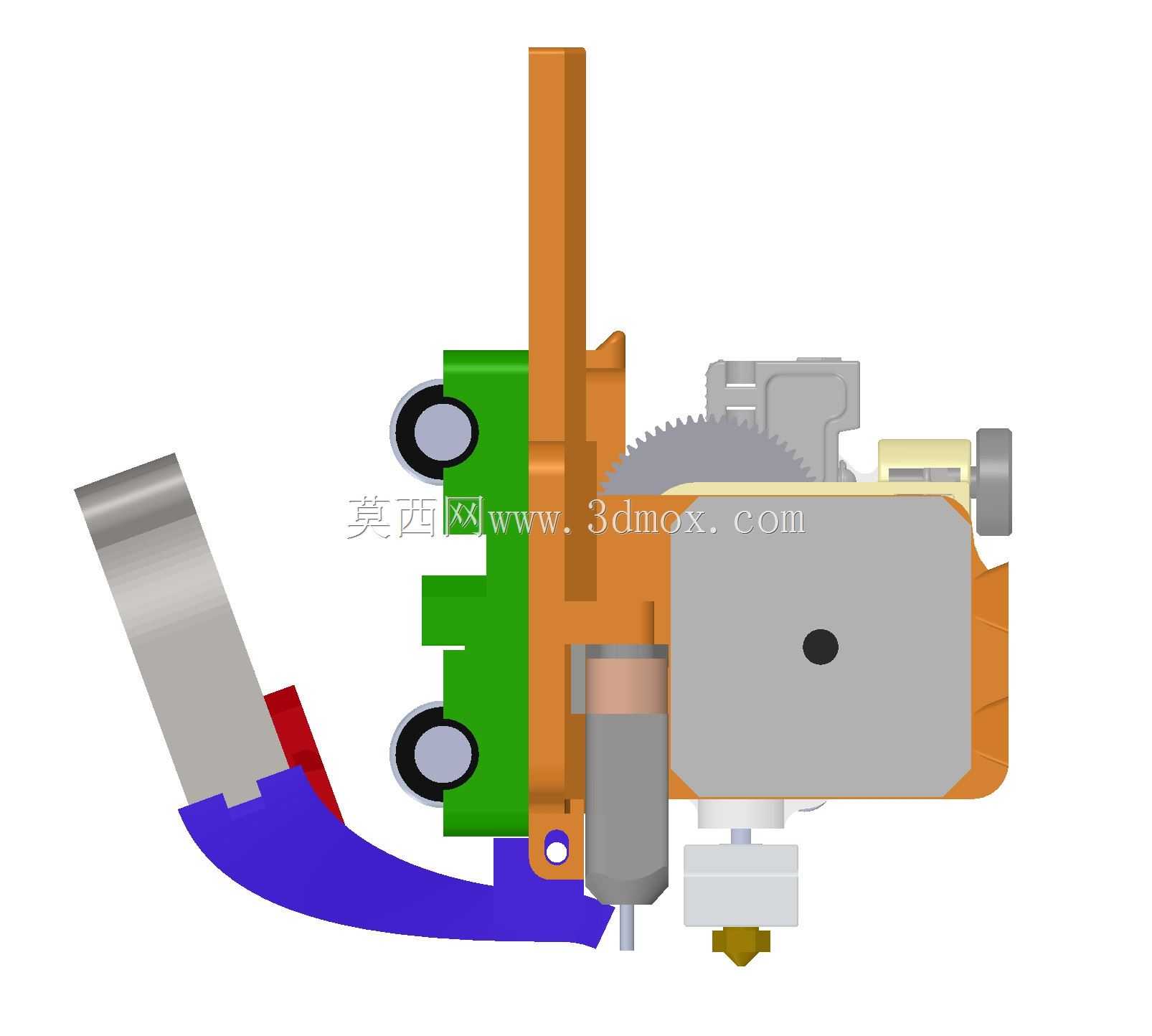

　　散热部分的设计思路比较明确，支架上层和侧部分别承担冷端散热风扇与模型冷却风扇的固定。冷端风扇对准散热鳍片，保证喉管上方热量被及时带走，减少耗材在冷区软化造成的堵头；模型冷却风扇通过风道把气流导向喷嘴刚挤出的丝材，在打印桥接、悬垂和小层厚轮廓时提高凝固速度。BLTouch自动调平探针的安装位被布置在喷头附近的独立悬臂上，探针触发点与喷嘴尖点的XY偏移需要在固件中设置，支架通过固定孔把探针锁死，避免打印振动导致偏移量漂移。不同颜色区分的安装块分别对应挤出机压紧、风扇夹持、探针固定和轴系连接，这种分块方式在3D打印制作时可以按受力方向选择摆放角度，让层纹方向尽量避开主要拉压载荷，也方便单个零件磨损后单独更换。

　　从尺寸边界看，支架整体包络需要控制在X轴滑块可通行的行程内，两侧不能超出光轴上限位块的运动范围，Z方向要保证喷嘴到达热床最低位置时风扇、探针和线束接头不与床面干涉。安装时先把光轴穿入支架导向孔，确认轴向往复无卡滞，再锁紧挤出机与风扇螺钉；探针高度要略高于喷嘴，在调平触发过程中先接触床面，回位后又不影响正常打印高度。送料齿轮到耗材入口的通道保持直线，减少PLA、TPU等材料在进入喉管前的弯折阻力。整个结构把原本分散固定的喷头附件集中到一个刚性组件上，既缩短了装配调试周期，也降低了运动端附加质量偏心带来的振动，适合桌面设备改装、挤出系统替换以及打印头模块化维护时参考。
