NASA风化层收集桶结构设计方案

地外天体风化层采样作业中，采样容器的作业效率直接决定单次出舱或探测任务的样本获取量，这款针对风化层收集场景设计的桶体结构，核心围绕低重力环境下的采样动作优化展开，没有冗余的外置驱动结构，完全依托桶体自身旋转配合铲刃完成表层风化层的切入、收集与防扩散封存。从实际作业场景来看，该结构适配星表表层松散风化层的快速采集需求，不需要额外配置复杂的采样机械臂末端执行器更换流程，桶体自身即可完成从切削到收纳的全流程动作，大幅降低探测任务中设备切换带来的可靠性风险。

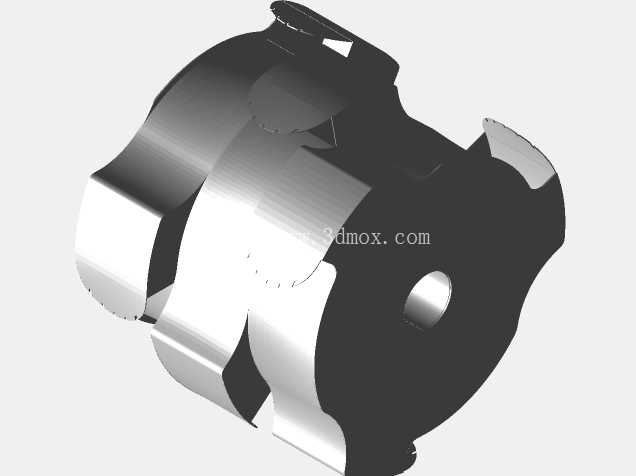

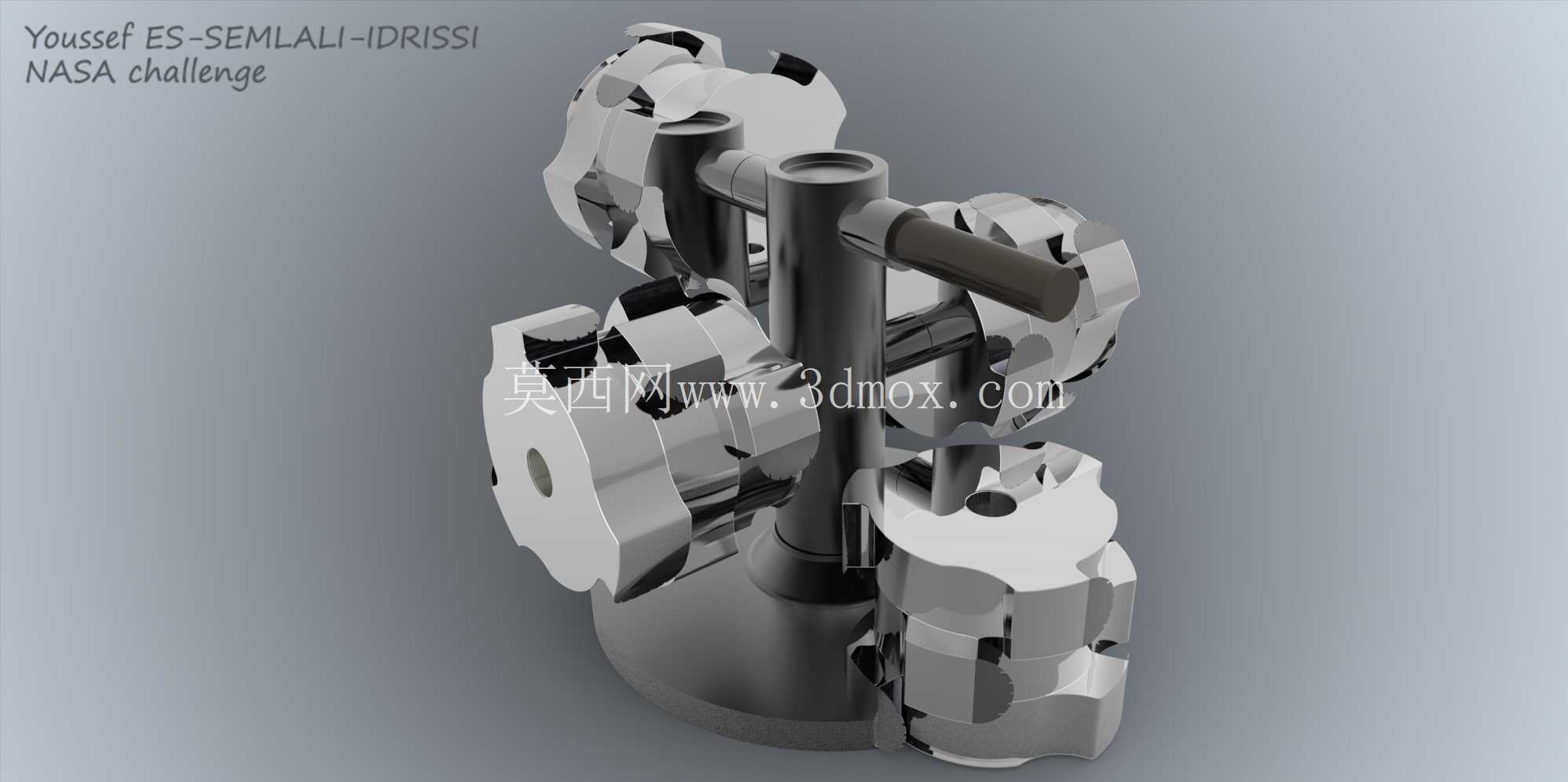

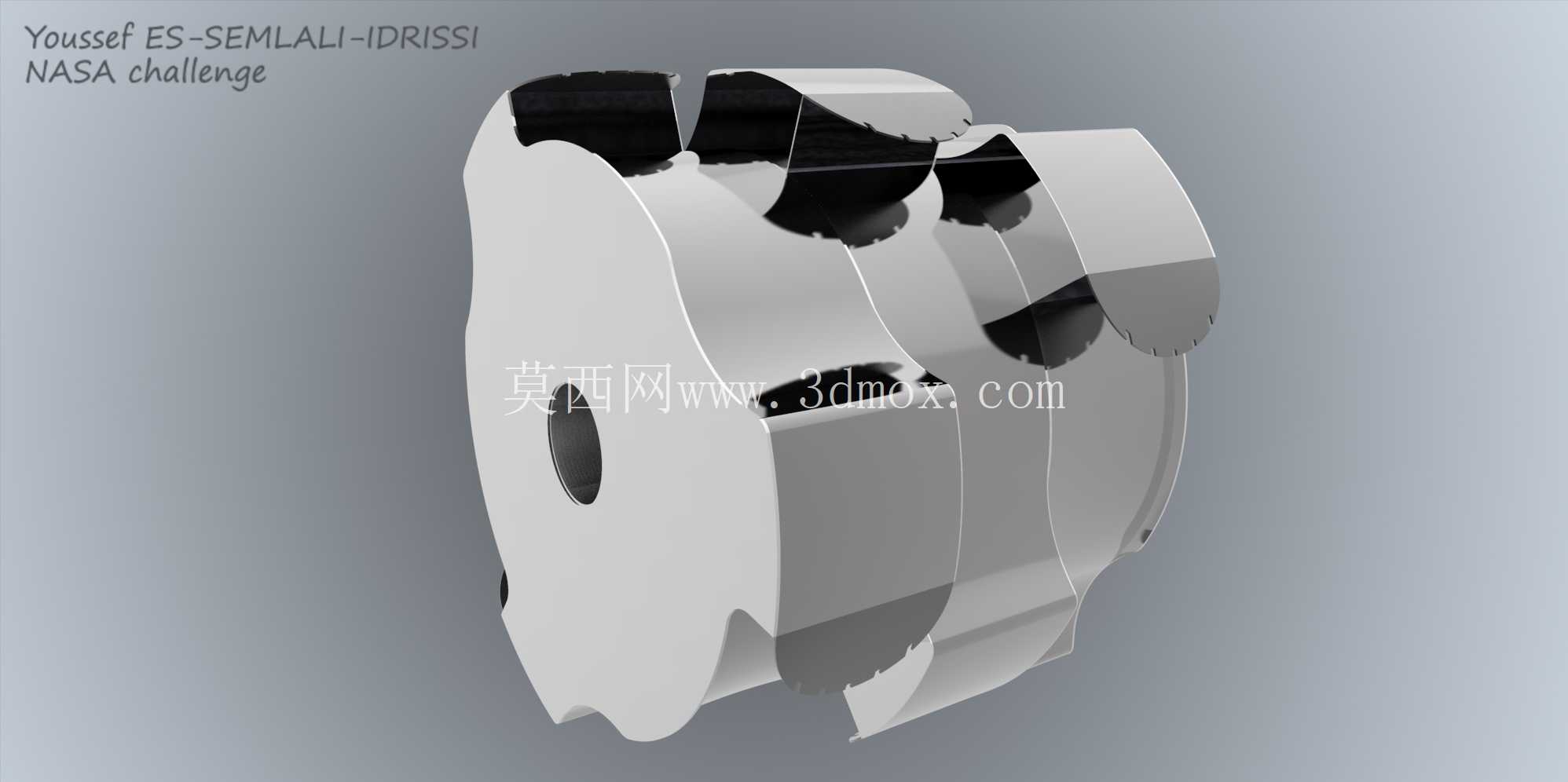

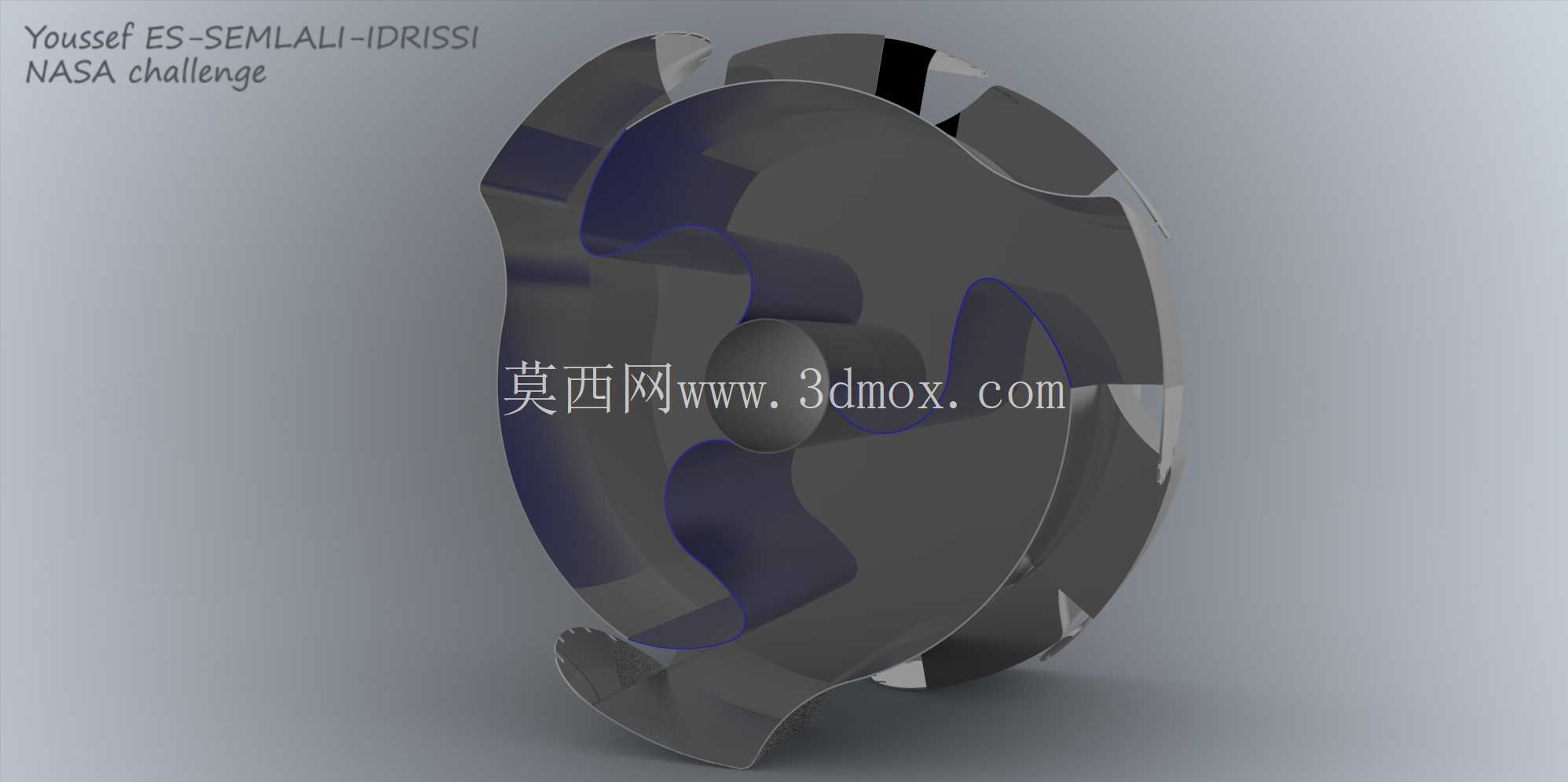

结构上桶体采用三段式分体设计，每段独立配置三个铲斗单元，三段结构沿中心立柱周向均布，作业时中心立柱作为旋转支撑轴，桶体整体绕轴回转过程中，各段铲斗依次切入风化层表层，铲刃采用大倾角切入设计，能够在低作用力下顺利破开表层轻微板结的风化层区域，避免因切削阻力过大导致设备过载。每个铲斗内侧配置独立的分离板结构，当铲斗随桶体旋转抬升至桶体内部上方区域时，分离板会将铲斗内收集的风化层导流至桶体内部储腔，同时在铲斗再次下行切入表层时，分离板可阻挡储腔内已收集的风化层从铲斗间隙洒落，解决低重力环境下松散样本容易飘散泄漏的问题。

铲刃部分采用钛合金材质，针对星表风化层中可能混杂的硬质岩屑做了刃口强化处理，刃口角度经过多轮切削仿真优化，在保证切入锋利度的同时，具备足够的抗冲击性能，避免碰到小块硬质岩屑时出现刃口崩缺。桶体除铲刃外的其余结构采用铝合金材质，在保证结构刚度满足发射段过载、作业段受力要求的前提下，尽可能降低整体结构自重，经核算桶体整体最大质量控制在5千克以内，不会给探测载荷带来过重的负担。

尺寸边界上，桶体最大长度控制在359毫米，最大直径450毫米，整体结构紧凑，能够适配多数星表巡视器的载荷安装接口，不需要对巡视器原有挂载结构做大规模改造。储腔的有效容积经过匹配计算，单次满负荷作业可收集20升风化层样本，能够满足多数天体探测任务中单点采样的容量要求。安装接口设置在中心立柱的底部，采用标准法兰连接形式，可直接对接巡视器的采样驱动输出轴，驱动轴仅需输出回转扭矩即可带动整个桶体完成采样作业，不需要额外的直线进给动作，桶体旋转过程中铲刃会随回转轨迹自然完成进给切削，大幅降低对驱动端的动作要求。

从结构可靠性角度来看，整个桶体没有配置复杂的活动密封件或电子元器件，所有功能均通过纯机械结构实现，能够适应地外天体表面大幅温差、高辐射的极端作业环境，不存在电子元器件失效或密封件老化泄漏的风险。三段式分体结构也便于后期的维护与部件更换，若某一段铲斗出现磨损或磕碰损伤，可单独更换对应段结构，不需要整体替换整个采样桶，降低任务后期的维护成本。铲斗的曲面造型经过物料流动仿真优化，收集到的风化层能够沿铲斗内壁顺滑滑入内部储腔，不会在铲斗内部出现粘附堆积，避免长期作业后铲斗有效容积下降影响采样效率。分离板与桶体内壁的间隙控制在毫米级，既不会因为间隙过小出现运动卡滞，也不会因为间隙过大导致细颗粒风化层泄漏，在低重力环境下依然能够保证储腔的密封性，避免样本飘散污染周边探测设备。
