链式传动输送执行机构结构设计

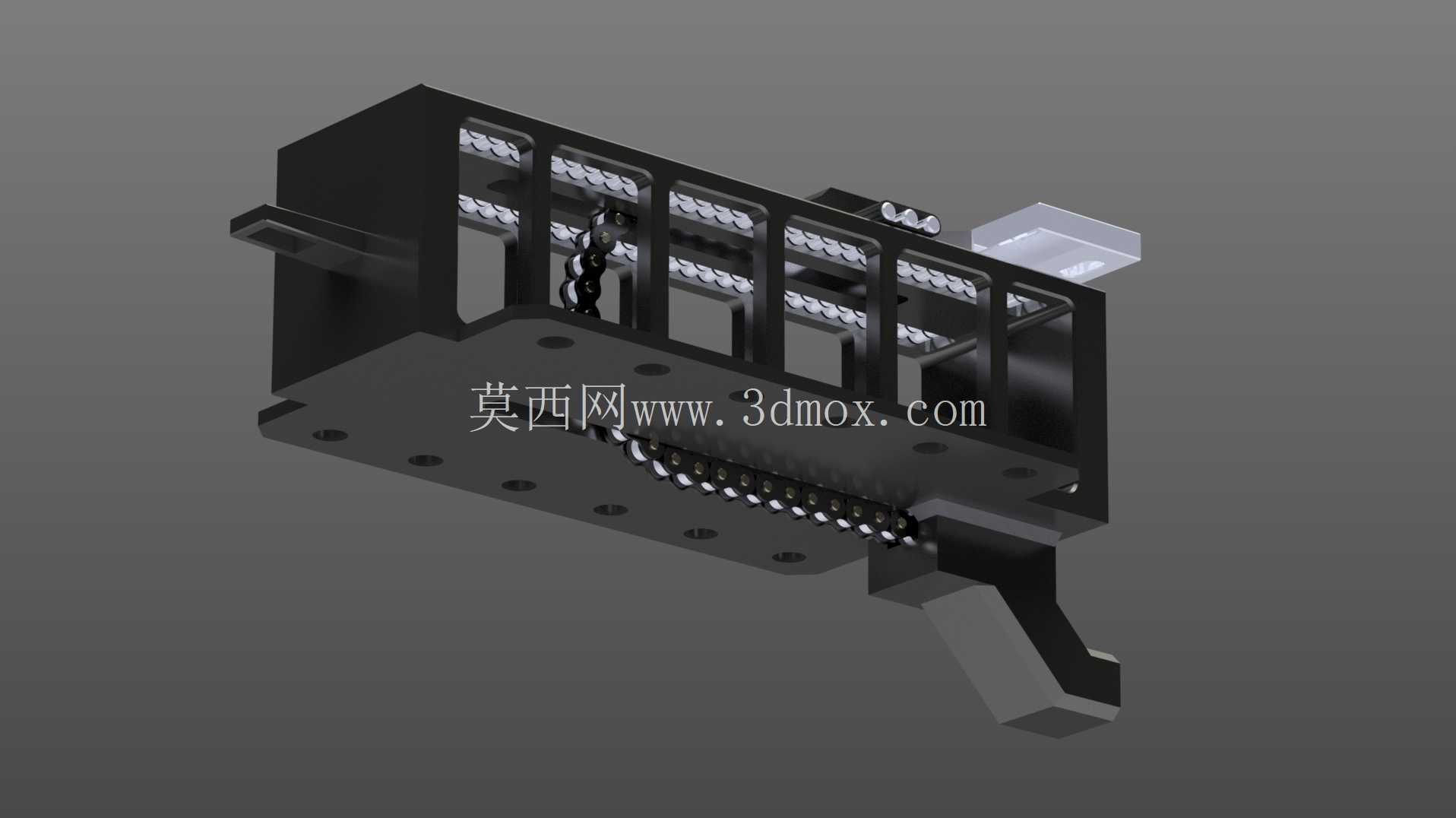

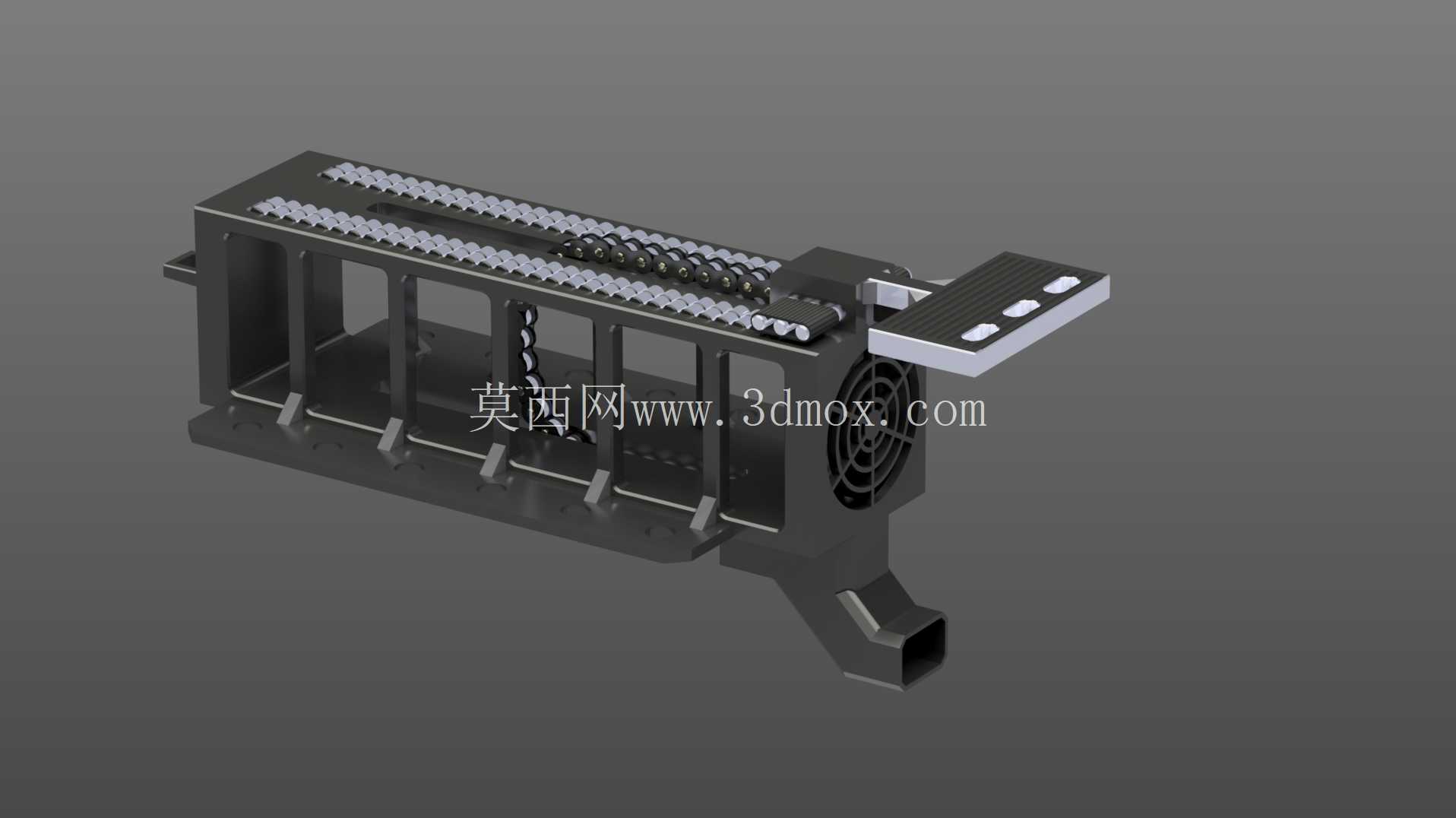

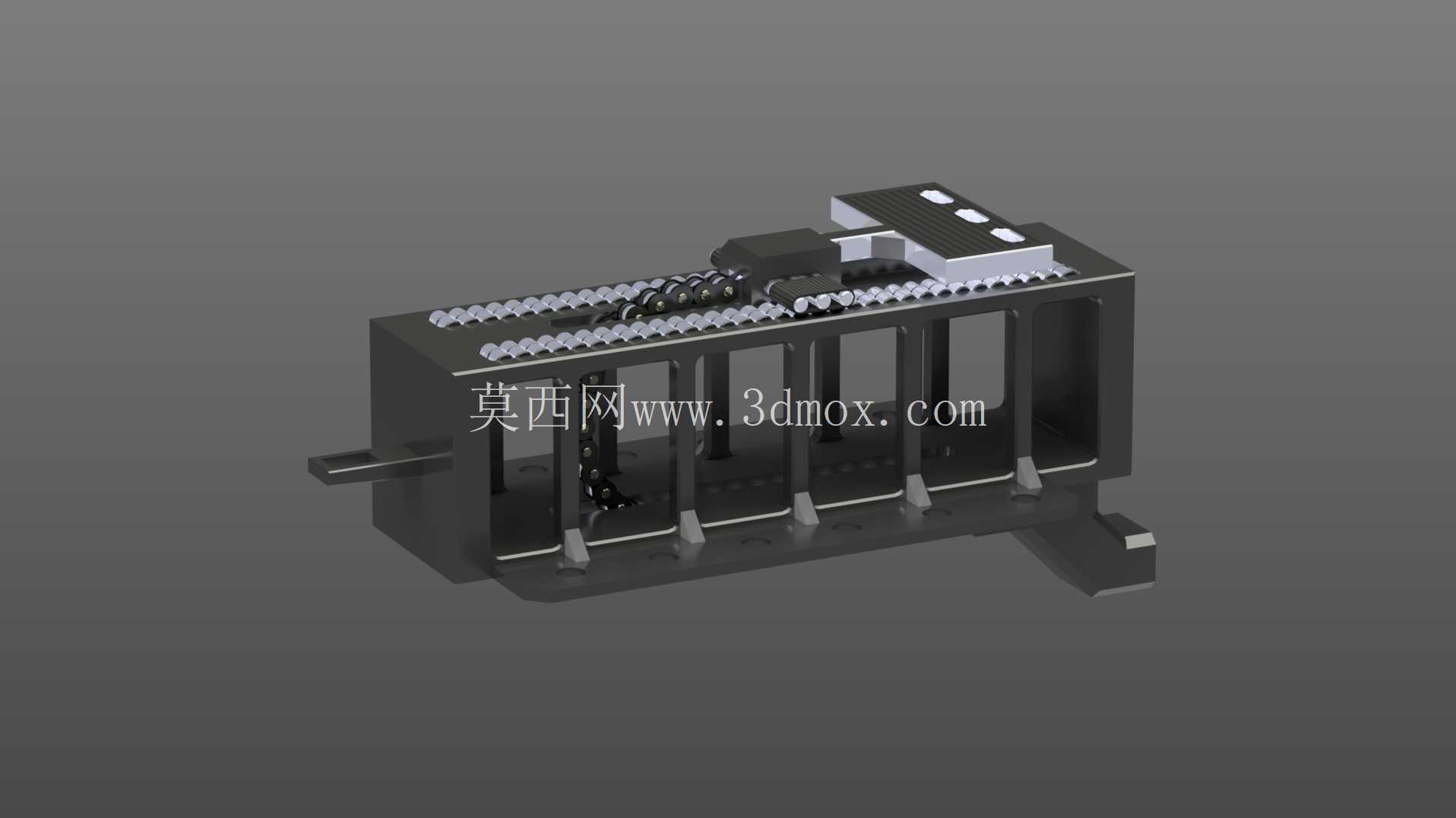

　　这套链式输送执行结构，主要面向小型物料的定距输送、工位转序场景设计，常见于小型电子元器件分拣线、精密零件组装工位的物料传递环节，也可适配小型工装夹具的线性移位需求，相比皮带输送，其传动精度更高、负载耐受能力更强，不会出现皮带打滑、长期使用蠕变伸长的问题，适合对输送步距有一致性要求的作业场景。从结构布局来看，整体采用框架式承载主体，两侧设置立式支撑肋板，肋板上预留了安装定位孔位，可直接通过螺栓固定在设备台面或者机架型材上，安装边界的孔位间距按照常规工业铝型材的槽距标准设计，不需要额外加工转接板就能完成装配，整体横向长度适配0.5米以内的短距离输送行程，竖向高度控制在150毫米范围内，不会占用过多设备内部的竖向安装空间，侧边伸出的接驳平台做了下沉式台阶设计，和输送链的上表面保持齐平，物料可以顺畅从接驳台滑入输送链面，不会出现卡滞、跌落的问题。

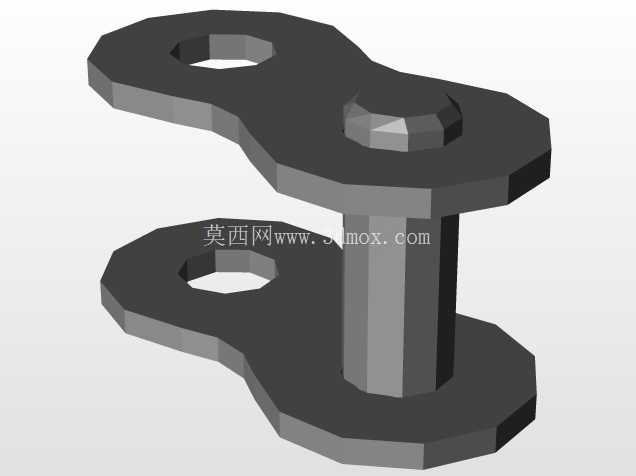

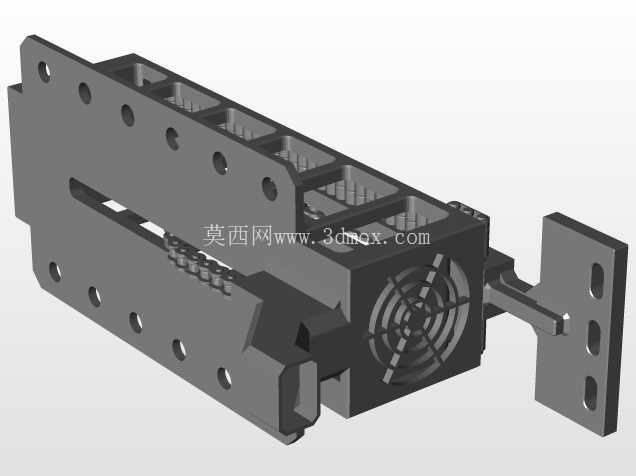

　　传动部分采用标准双排滚子链作为承载载体，链节上预留了工装安装位，可以根据输送物料的外形加装定位治具、载具托盘，链条的张紧结构集成在主动轴端的支撑座上，通过调节螺栓就能调整链条张紧度，不需要拆解整体框架就能完成日常维护调整，主动轴端通过联轴器和驱动源连接，可适配伺服电机、步进电机等不同驱动单元，用户可以根据自身的输送速度、定位精度要求选配对应的动力组件。结构内部设置了多组支撑托条，托条位于链条回程段的下方，避免链条长距离悬空出现下垂、晃动的问题，保证输送过程中链面的平整度，出料端位置集成了散热风扇安装位，可针对输送过程中带有余温的工件做辅助风冷降温，适配小型注塑件出料、热压工件转序的场景需求。

　　设计过程中充分考虑了加工装配的工艺性，所有支撑肋板、框架板材都采用常规钣金折弯或者铣削加工即可成型，没有特殊的异形曲面结构，不需要定制特殊加工刀具，零部件的通用化率较高，链条、紧固件、轴承都采用市面通用标准件，后期维护更换不需要单独定制配件。从受力角度来看，框架的肋板采用等间距排布，每段肋板对应链条的一个支撑点位，可将输送过程中的负载均匀分散到整个框架结构上，避免局部应力集中导致的结构变形，单点位静态负载可达到5kg，满足小型精密零件、电子组件的输送负载要求。侧边的操作平台表面做了防滑纹理设计，操作人员放置物料时不会出现打滑偏移，平台上的三个定位凸点可适配通用载具的定位孔，放置载具时可以快速对位，不需要反复调整位置。

　　整个结构的传动路径做了密封式防护设计，链条的传动侧设置了挡板，避免输送过程中物料碎屑、灰尘落入链节缝隙造成卡链，同时也能防止操作人员误触传动部件造成安全隐患，底部设置了排屑缺口，落入框架内部的碎屑可以通过缺口定期清理，不需要完全拆解设备就能完成清洁维护。在实际选型适配时，可根据输送物料的宽度调整两侧肋板的间距，链条的长度也可根据实际输送行程做对应调整，整体结构的模块化程度较高，不需要改动核心传动部分的设计就能完成不同规格的衍生设计，缩短非标设备的设计开发周期。
