TransducerM TM151/TM171惯性测量单元结构设计

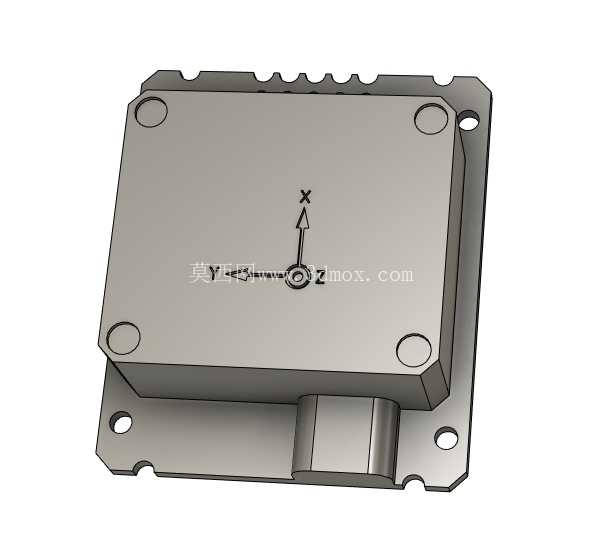

　　在惯导系统集成、小型无人平台姿态感知、工业设备振动监测这类场景里，IMU的安装适配性往往是结构设计阶段最先要敲定的环节，很多时候选型确定了核心传感参数，却因为没有精准的三维结构参考，导致安装板开孔错位、周边器件干涉、防护间隙预留不足等问题，拖慢整体项目进度。这款TransducerM TM151/TM171型号的IMU结构建模，完全参照官方公开的硬件手册尺寸参数搭建，还原了产品实际的装配边界与外形特征，能直接给结构工程师做布局参考，省去手动测绘核对尺寸的繁琐步骤。从实际使用场景来看，这类IMU常被集成在小型无人机飞控系统、移动机器人位姿检测模块、工业设备姿态监测单元里，既要保证传感核心的安装基准面精度，也要兼顾安装固定的便捷性，还要给外接排线留出足够的插拔空间。模型里清晰还原了器件的主体传感模块与安装法兰的结构关系：核心传感部分为方正的密封腔体结构，四个角预留了沉头安装孔位，安装时可以直接通过螺丝将模块固定在设备的基准安装面上，沉孔设计能保证螺丝安装后不会突出腔体表面，避免和上层覆盖件或者周边器件产生干涉。

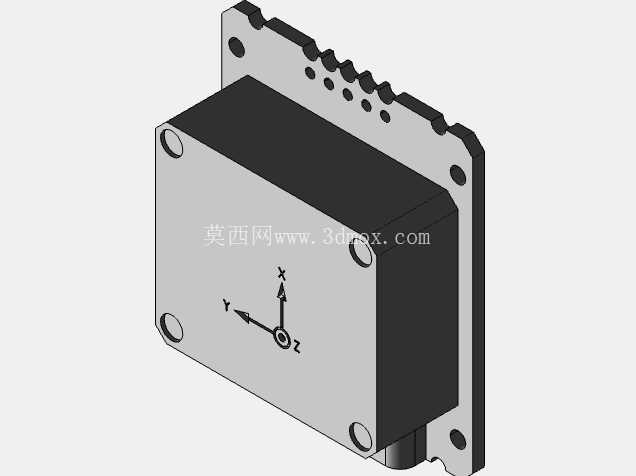

　　后侧延伸的安装法兰板上排布了多组不同孔径的安装位与接线避让槽，既可以满足不同安装间距的固定需求，也给通讯接线、供电线路的排布留出了充足空间，法兰边缘的齿状避让结构，是为了适配安装板上周边的凸起器件，避免装配时出现硬干涉。建模过程中特意还原了腔体表面的坐标轴标识，这个细节对实际装配非常重要——IMU的安装轴向直接决定了姿态数据的输出基准，很多现场装配出现的数据偏差问题，都是因为安装时轴向对齐错误，模型上保留的轴向标识能让工程师在布局阶段就明确安装方向，提前校准坐标系匹配关系，减少后期调试的返工量。

　　从安装边界来看，核心腔体的厚度、法兰板的突出长度、安装孔的中心距都严格按照手册参数还原，工程师在做安装板设计时，可以直接提取模型里的孔位坐标生成开孔图，不需要反复核对二维手册的尺寸标注，也能提前模拟周边器件的排布，确认接插件插拔时的操作空间是否充足，模块与外壳之间的防护间隙是否满足设计要求。在不同的应用场景里，这款IMU的安装方式也有区别：在无人机飞控集成时，往往需要将模块尽可能靠近设备重心位置安装，模型可以直接导入整机装配体里调整安装位置，模拟不同固定位置下的重心偏移影响；在工业固定监测场景里，需要搭配减震支座安装，模型的安装孔位尺寸能直接匹配标准减震垫的安装规格，提前确认减震结构的适配性；在移动机器人的底盘安装场景里，法兰板上的多组孔位可以适配不同规格的安装支架，不需要额外做转接板设计，减少装配环节的零件数量。

　　整个模型的结构还原没有做多余的简化，腔体的边角倒角、安装孔的沉头深度、法兰板的厚度这些细节都和实物保持一致，工程师在做结构干涉检查时，不会因为模型的简化遗漏出现装配问题，比如腔体侧面的圆角如果做了直角简化，可能会误判和旁边接插件的间隙，导致实际装配时出现挤压，这类细节在建模时都做了精准还原。另外，模型也考虑了不同设计环节的使用需求，不管是做整机的布局占位，还是做安装结构的详细设计，都能直接调用，不需要再做二次修整。对于做惯导系统集成的工程师来说，有了精准的三维模型，就能在设计阶段把所有安装相关的问题提前排查清楚，不用等到实物打样回来才发现干涉、孔位不对、空间不足这类问题，大幅缩短结构设计的迭代周期，也能减少样机试制阶段的改造成本。
