OpenMV Cam M4适配LCD防护外壳

在嵌入式机器视觉项目的落地过程中，核心视觉模块的防护与安装适配一直是容易被忽略却直接影响现场运行稳定性的环节，这款针对OpenMV Cam M4设计的LCD适配外壳，正是从实际工程部署的痛点出发完成的结构设计。日常做教学实验、桌面原型验证时，很多开发者习惯裸板使用OpenMV模块，但一旦进入产线视觉检测、移动机器人导航、户外图像采集这类实际场景，裸露的PCB板边缘、镜头座、排针接口很容易被磕碰损坏，焊接的排针也容易在外力拉扯下出现虚焊脱焊，板载LED的光线如果没有导光结构，在强光环境下很难直观判断设备运行状态，这款外壳的设计首先就解决了这些现场使用的实际问题。

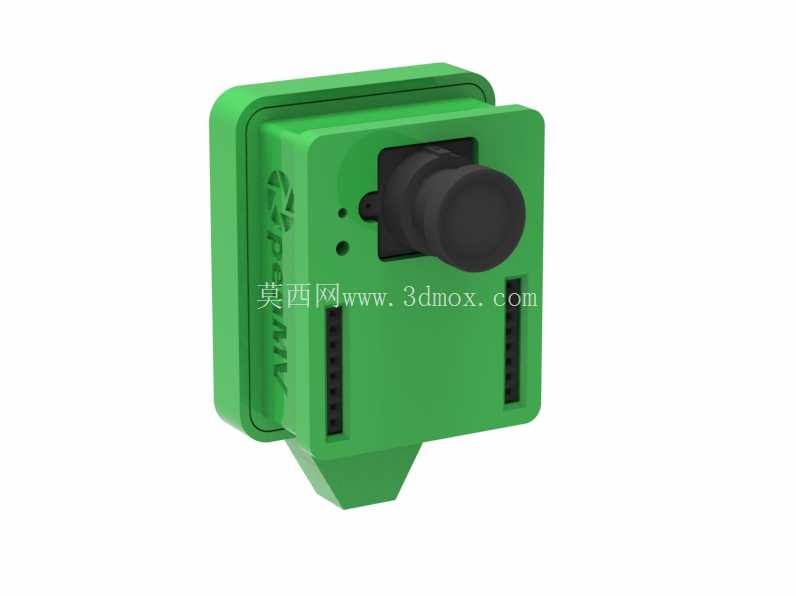

从结构适配性来看，这款外壳完全贴合OpenMV Cam M4的板型轮廓，所有开孔位置严格对应板载接口，安装后不会遮挡USB接口、调试排针、LCD屏幕连接位，同时预留了镜头的通光孔位，镜头周边做了环形凸台结构，既可以避免镜头直接接触外界物体被刮花，也能在一定程度上减少环境杂光对成像的干扰。外壳专门设计了板载LED对应的导光槽，不需要额外加装导光柱，LED的光线可以通过槽位均匀导出，在设备运行时可以清晰观察电源、运行状态的指示灯，不需要凑近PCB板查看。

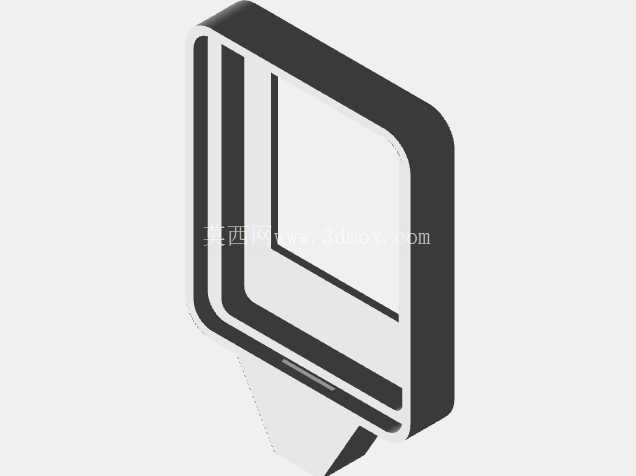

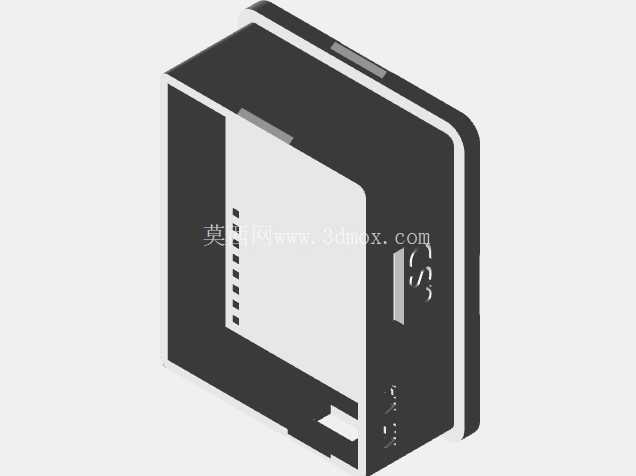

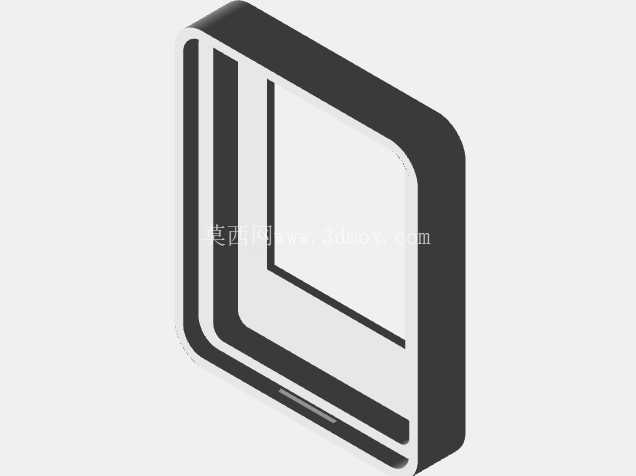

外壳提供了两种上盖可选，一种是预留GPIO排针开口的版本，适合需要外接扩展模块、频繁接线调试的场景，不用拆卸外壳就能直接插拔杜邦线连接外部传感器、执行器；另一种是全封闭上盖版本，适合部署完成后不需要频繁改动接线的场景，密封性能更好，可以阻挡日常环境中的灰尘、飞溅的细小杂物落到PCB板上，降低电路短路的风险。整个外壳采用卡扣式的装配结构，不需要额外的金属螺丝就能完成上下壳的扣合固定，装配时只需要提前将OpenMV板上的排针焊接牢固，将板体对准壳内的定位槽放入，扣上上盖即可完成组装，定位槽的公差控制在0.2mm以内，扣合后板体不会在壳内出现晃动移位。

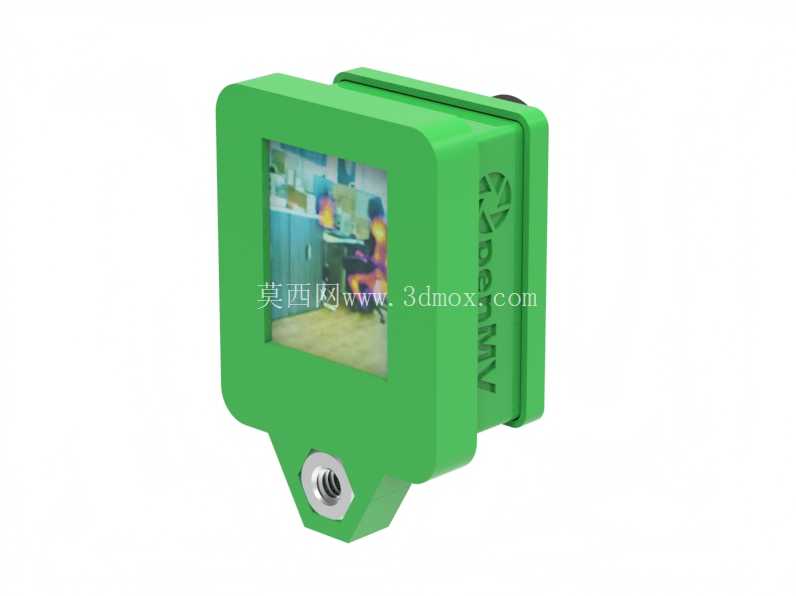

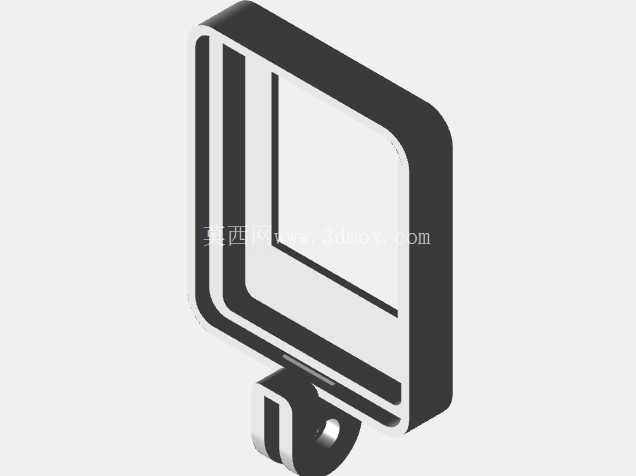

考虑到很多视觉项目需要将模块安装在移动设备、固定支架上，外壳侧面集成了标准的GoPro适配器结构，可以直接兼容市面上所有GoPro规格的支架、快装板、万向臂，不管是固定在机器人车架上、产线支架上，还是手持稳定器上，都不需要额外设计转接件。如果需要更高的安装强度，也可以使用M2.5的铜螺母和M2.5长度6mm的螺丝，穿过外壳预留的安装孔位将模块进一步锁紧，这些安装孔位的位置避开了板上的元器件，不会出现螺丝顶到PCB元件的问题，当然在普通静态部署场景下，依靠卡扣的锁紧力就完全可以满足固定需求，额外的螺丝固定属于可选加固方案。

从安装边界尺寸来看，外壳整体轮廓比裸板单边大3mm左右，不会过多占用安装空间，底部的出线槽做了圆角处理，不会磨损USB线、排线的外皮，镜头位置的凸台高度比镜头伸出高度高1mm，即使外壳正面朝下放置，镜头也不会接触到放置面。外壳的壁厚设计为1.8mm，既保证了3D打印后的结构强度，不会因为轻微磕碰就出现开裂，也不会因为壁厚过大导致打印时间过长、材料浪费，所有边角都做了R1的圆角处理，没有尖锐的棱角，装配和使用过程中不会划伤手。对于做嵌入式视觉开发、小型智能设备研发的工程师来说，这款外壳不需要自己反复测量尺寸、调整开孔位置，直接打印使用就可以快速完成核心模块的防护与安装适配，大幅缩短原型制作到现场部署的周期。
