OpenMV Cam M7视觉模块LCD适配外壳

在嵌入式机器视觉项目落地过程中，OpenMV Cam M7这类轻量化视觉模块常被部署在教学实验台、小型AGV视觉导航工位、流水线物料分拣检测位、智能小车视觉巡线场景中，裸板直接使用时，板载镜头易被现场粉尘、飞溅的切削液或调试过程中的磕碰刮花，针脚也容易在反复接线时出现弯折虚接，配套的LCD屏幕如果没有壳体限位，插拔排线时很容易出现屏幕偏移、接口松脱的问题，这款适配外壳就是针对这类现场痛点做的结构设计。

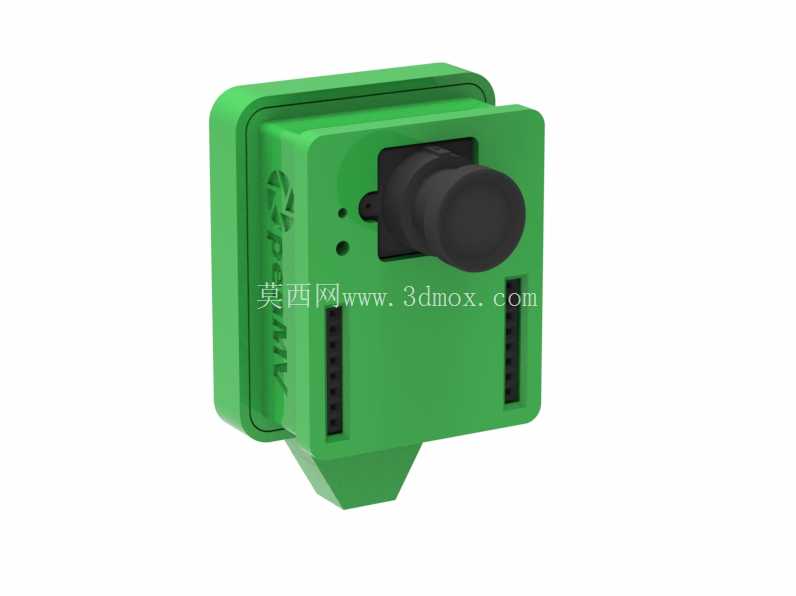

从结构适配性来看，壳体完全贴合OpenMV Cam M7的板型轮廓，做了精准的周向限位，安装时不需要额外准备复杂的安装五金件，只需要提前将板载针脚焊接到位，直接将主板卡入壳体对应的卡槽即可完成初步固定，卡扣式的盖体设计在日常调试需要更换主板、调整镜头焦距时，可以徒手拆开上盖，不需要反复拧动螺丝，适配实验室频繁调试、现场快速维护的使用需求。壳体上预留了所有对外接口的镂空位置，包括侧边的排针接口、底部的安装定位位、镜头的通光孔，同时针对板载LED的位置做了导光结构设计，不需要额外增加导光柱零件，壳体本身的结构就可以将板载LED的光线导出，方便现场调试时直接观察模块的运行状态，不需要凑近查看板载灯珠。

盖体设计做了两种结构区分，一种盖体预留了GPIO排针的外露开口，适合需要频繁外接传感器、接插杜邦线做功能扩展的开发场景，调试时不需要拆开外壳就可以直接完成接线；另一种盖体为全封闭结构，适合部署在粉尘较多、有少量液体飞溅的工业现场，减少外界杂物进入壳体内部接触主板的概率，提升模块在复杂环境下的运行稳定性。壳体侧面集成了GoPro标准接口的适配结构，可以直接搭配市面上通用的GoPro支架、万向臂、固定夹使用，不需要额外设计转接件，就能快速将视觉模块固定在铝型材框架、机器人车体、检测工位支架上，大幅缩短项目搭建时的结构适配周期。

安装固定层面，除了卡扣式的基础固定结构，壳体上还预留了M2.5螺母的预埋位，配合M2.5长度6mm的螺丝，可以将主板与壳体做更牢固的锁附，这种固定方式适合用在有持续振动的设备上，比如移动机器人、振动输送线旁的检测工位，避免长期振动导致主板在壳体内移位、镜头对焦偏移。如果是静态部署的教学场景、固定检测台场景，仅靠卡扣结构就可以满足固定需求，不需要额外安装螺丝，进一步降低装配复杂度。镜头位置的开孔做了沉台设计，刚好可以容纳镜头的调节环，不会因为壳体安装挤压到镜头调焦结构，同时开孔边缘做了圆角处理，不会刮花镜头外圈的调焦齿。

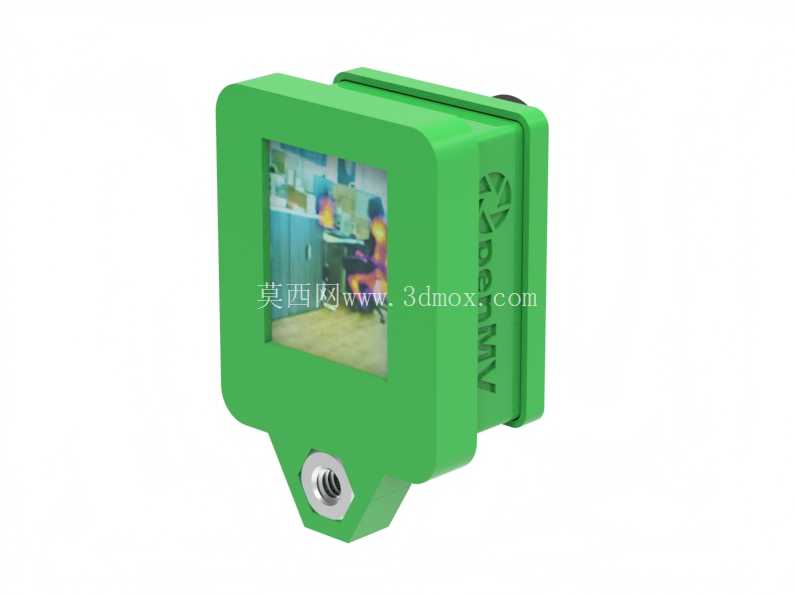

从安装边界来看，壳体整体轮廓比裸板单边大出2mm左右的壁厚，不会占用过多安装空间，在紧凑的小型设备内部也能顺利安装，底部的定位凸台刚好对应OpenMV主板的安装孔位，安装后不会出现主板偏移的问题，所有接口的开孔位置公差控制在0.2mm以内，不会出现USB线插不到位、SD卡取放卡滞的问题。LCD屏幕的安装位做了0.3mm的沉槽，屏幕装入后刚好与壳体表面齐平，不会出现凸点被磕碰的问题，同时沉槽边缘做了微倒角，安装屏幕时不会刮花屏幕边缘的偏光层。

在实际项目应用中，这款外壳可以覆盖从原型开发到小批量设备部署的全周期需求，开发阶段用带GPIO开口的盖体方便接线调试，部署阶段更换封闭盖体提升防护能力，统一的GoPro适配接口可以让不同项目的视觉模块安装支架通用化，减少结构件的重复设计工作。壳体的壁厚设计兼顾了3D打印的工艺性，最小壁厚1.8mm，不管是FDM还是光固化3D打印都可以顺利成型，打印时不需要额外添加支撑，拆件后直接去除少量毛刺就可以使用，适合工程师在项目开发阶段快速打样验证，不需要开模就可以做出适配性良好的防护结构。
