树莓派驱动WiFi蓝牙智能音箱结构设计

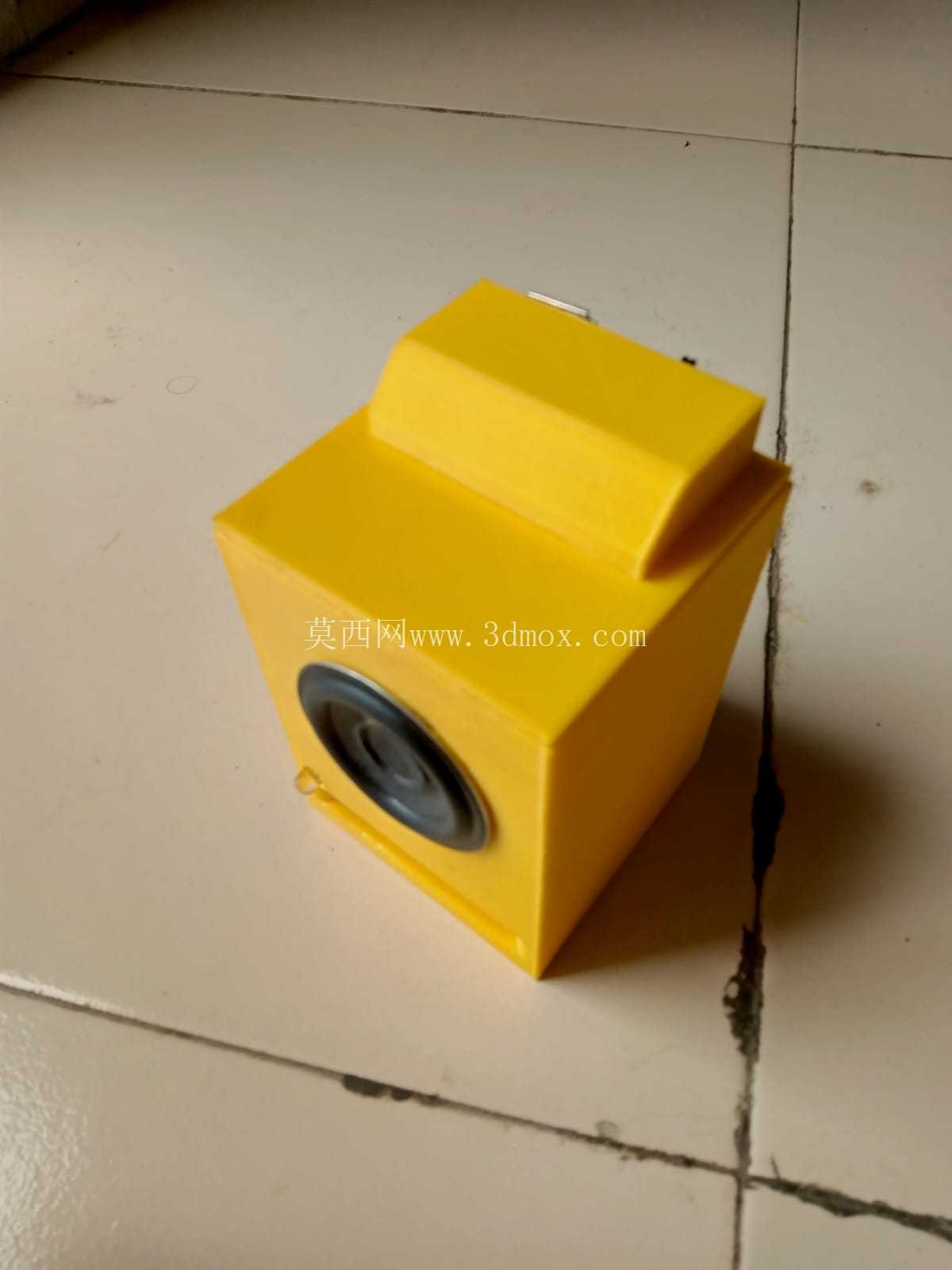

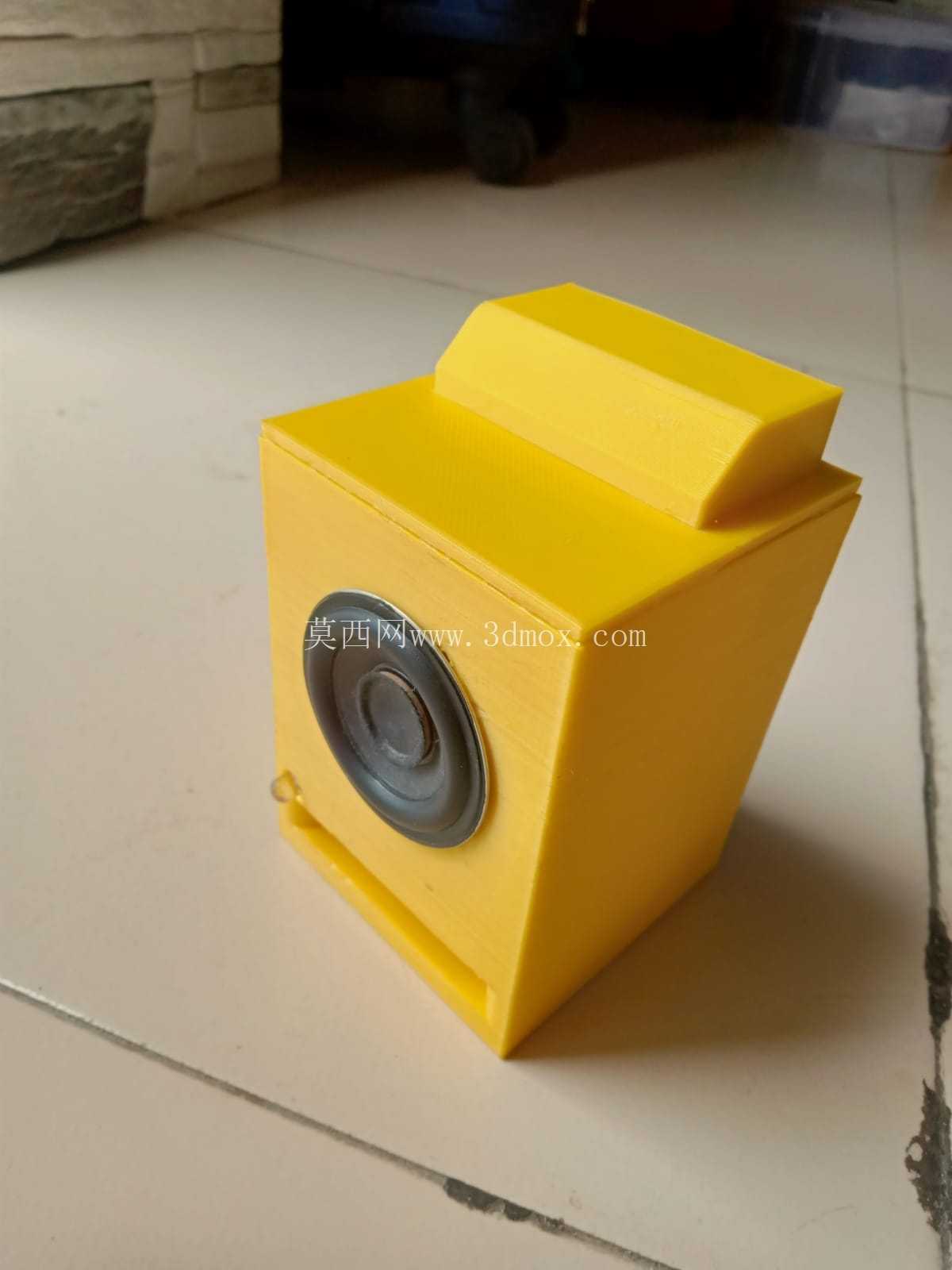

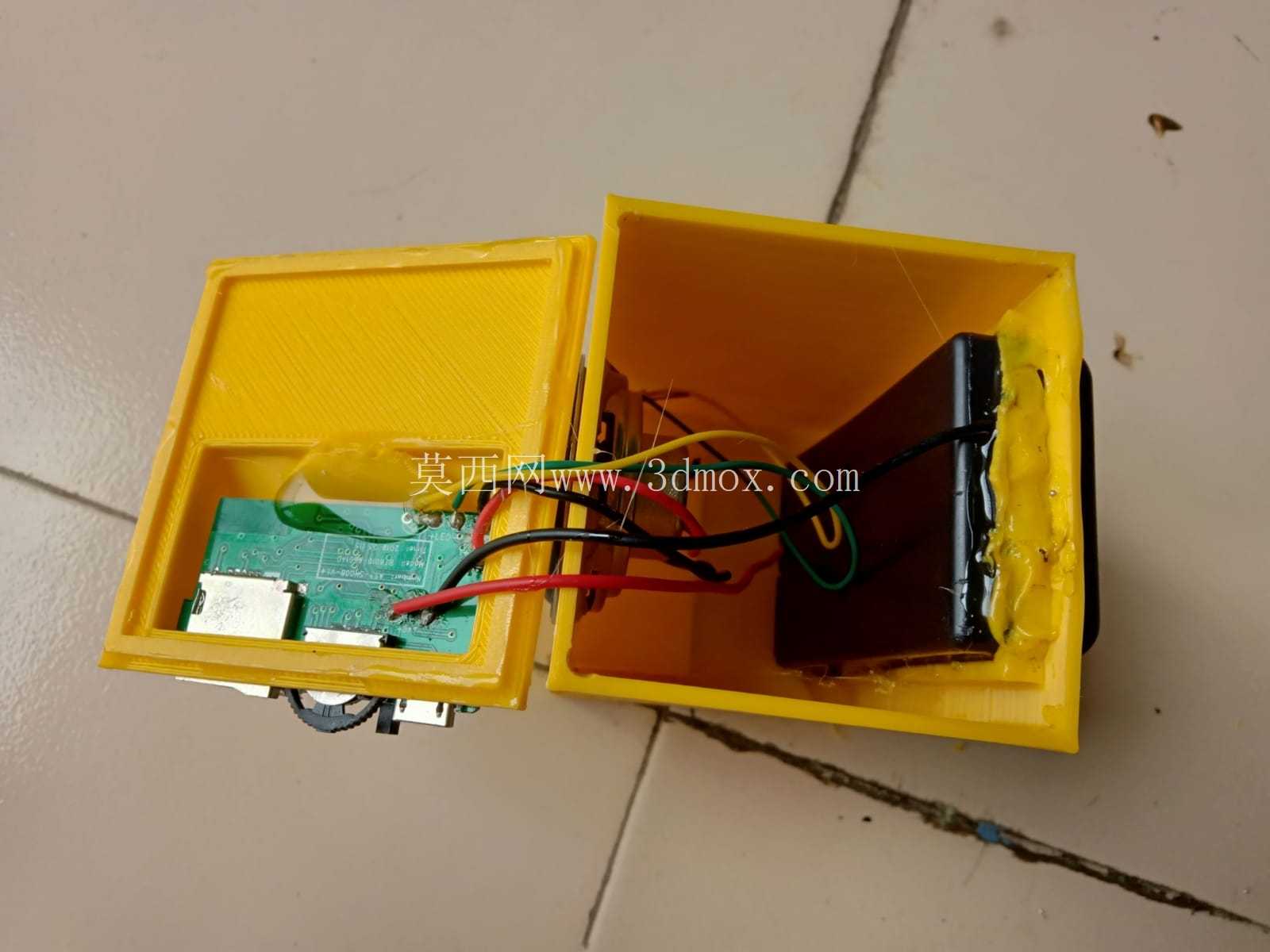

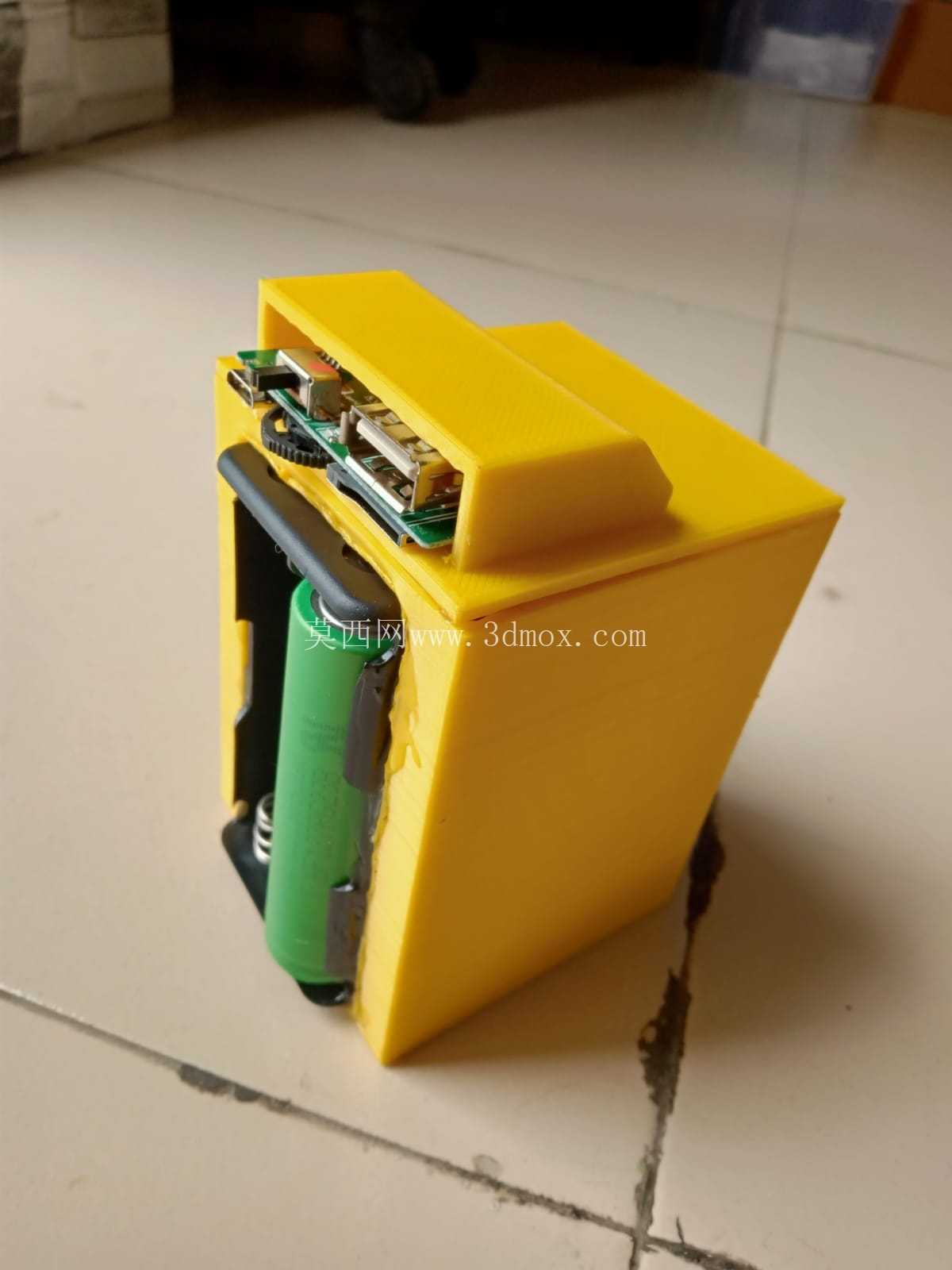

　　这款智能音箱原型的结构设计围绕嵌入式开发板的安装适配展开，核心控制单元选用树莓派Pico开发板，外壳采用分体式盒型结构，上盖与下盒通过卡扣配合实现开合，无需额外紧固件即可完成内部组件的检修与更换，适配桌面摆放的使用场景，整体外形尺寸控制在掌心可握持的范围，安装边界预留了USB接口、音频输出接口的外露空间，避免外接线材时出现结构干涉。内部腔体做了功能分区，一侧为电路板安装位，设计有定位柱与走线槽，红黑供电线、黄绿地线沿槽体排布，避免线材晃动造成的焊点松脱，电路板通过热熔胶辅助固定，抵消扬声器工作时产生的微幅振动；另一侧为电池与扬声器安装位，电池采用背胶加挡筋的双重固定方式，扬声器出声方向对准外壳预留的出声孔位，腔体内部未做额外吸音结构，保留原型验证阶段的可调整空间，方便后续迭代时调整吸音棉的填充位置与厚度。

　　功能层面，设备集成蓝牙与WiFi双连接模式，可直接通过板载存储模块播放音频文件，同时预留TensorFlow模块的安装接口，支持本地语音识别功能的拓展，无需依赖云端算力即可完成基础语音指令的响应，适配智能家居场景下的本地控制需求，可作为智能中控的语音入口，联动其他开源硬件设备完成场景触发。设计过程中优先考虑3D打印的工艺适配性，外壳壁厚统一设置为2mm，拔模斜度控制在1.5度，避免FDM打印过程中出现翘边、支撑难以去除的问题，所有转角处做R2圆角处理，既提升打印成品的结构强度，也避免使用过程中出现锐边划伤。

　　内部走线的预留空间经过反复校核，开发板与电池之间预留3mm的安全间隙，避免电池充放电发热对电路板元器件造成影响，供电线路的走线远离音频信号线路，减少电源干扰带来的底噪问题。从实际应用场景出发，这款原型可作为个人DIY智能硬件的验证载体，也可用于嵌入式开发教学中的实操案例，结构设计上预留了足够的拓展空间，后续可加装麦克风阵列、状态显示屏等组件，无需重新制作整体外壳，仅需调整上盖的开孔位置即可完成功能升级。

　　不同于量产消费级音箱的一体化密封设计，这款原型的结构偏向可拆装、可修改的开源属性，所有安装孔位均采用通用尺寸，兼容市面上常见的小型扬声器、锂电池与开发板规格，方便爱好者根据手头的元器件进行适配调整，外壳的3D打印模型可直接切片打印，无需额外做结构修复，打印完成后仅需去除少量支撑毛刺即可完成组装，组装过程不需要专用工具，手动即可完成所有部件的固定与接线。在安装边界的设计上，底部预留了防滑胶条的粘贴槽位，放置在光滑桌面时不会因为扬声器振动产生位移，侧面的接口位置与桌面保持5mm的高度差，插拔线材时不会被桌面挡住，方便单手操作。腔体的容积经过初步核算，适配选用的小型全频扬声器的谐振需求，后续若更换更大尺寸的扬声器，可通过调整内部挡筋的位置拓展腔体空间，无需重新设计整个外壳结构，大幅降低迭代的制作成本。
