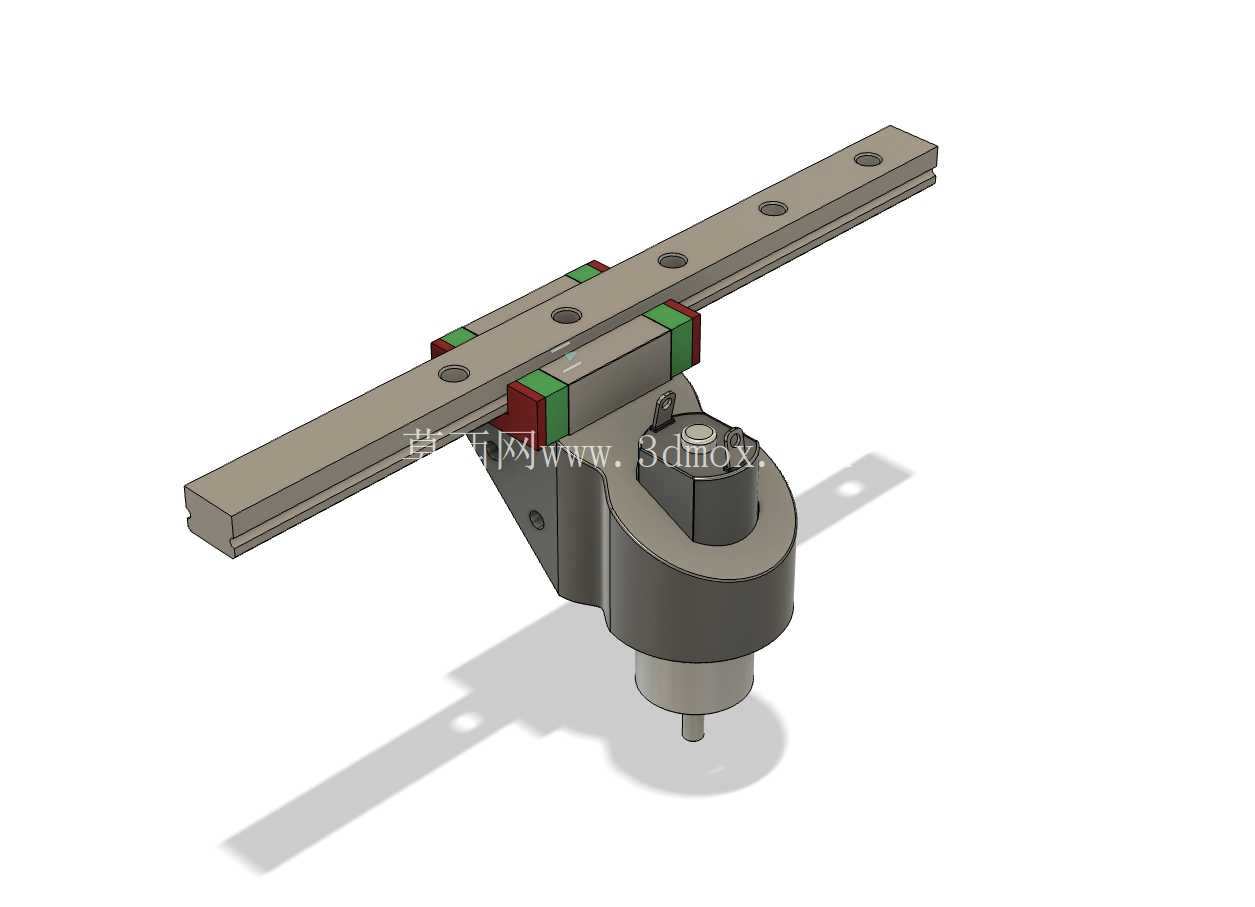

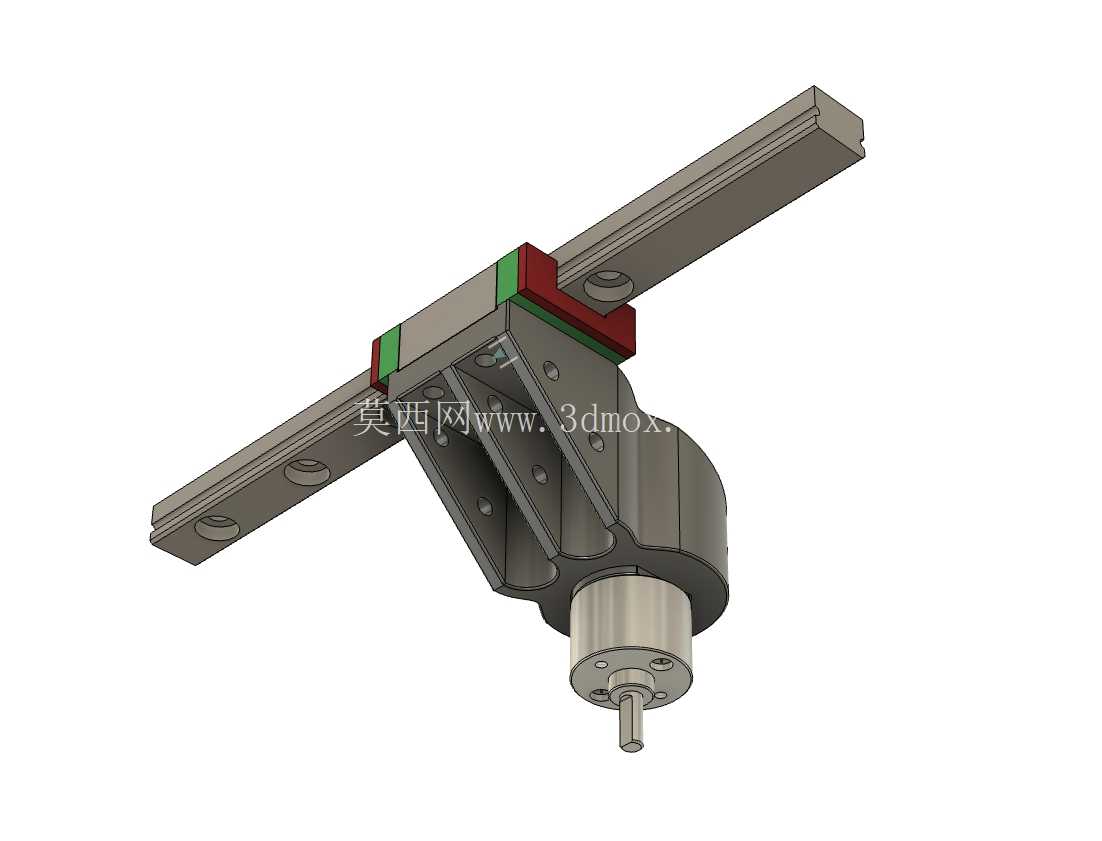

16GA25直流电机与LML9B直线导轨适配连接座

　　在桌面级小型自动化模组、教学演示机器人、DIY直线运动执行单元的搭建过程中，经常会遇到标准动力元件与标准导向元件安装接口不匹配的问题，这款适配连接结构正是针对这类场景开发的过渡连接件，解决16GA25系列直流减速电机与LML9B微型直线导轨滑块之间的直接安装难题，省去设计人员自行测绘、反复调整安装位的冗余工作。从实际安装边界来看，该适配座完全贴合LML9B直线导轨滑块的顶面安装孔位，孔距与滑块自带的螺纹孔完全对齐，不需要对滑块进行二次钻孔、攻丝或者打磨加工，避免破坏导轨滑块的原有精度与结构强度；适配座与电机连接的一侧，精准匹配16GA25直流电机的前端安装止口与固定孔位，电机输出轴的中心高度经过严格校核，当电机搭配齿轮、同步轮或者摩擦轮作为驱动元件时，动力输出的中心平面与导轨的运动方向保持平行，不会出现偏载、别劲的问题，能有效降低导轨滑块运行时的侧向附加载荷，延长直线导轨的实际使用寿命。

　　从设计思路上看，整个适配座采用一体化的弯折承托结构，没有多余的冗余结构，在保证连接强度的前提下尽可能压缩整体高度，缩小整个驱动模组的安装占用空间，适配座与滑块贴合的接触面做了平面度处理，安装后不会出现翘曲、虚接的情况，电机安装位设置了下沉的止口结构，电机装入后可以自动找正中心，不需要反复调整同轴度，降低现场装配的调试难度。在实际应用场景中，这类适配结构常被用在小型直线往复运动机构上，比如桌面级点胶机的Z轴驱动连接、小型分拣设备的推料模组、教学用直线运动实验平台、3D打印设备的辅助轴改装，还有DIY爱好者制作的线性执行器项目，不需要额外加工转接板，直接通过标准螺丝就能完成电机与导轨滑块的刚性连接，装配效率比自行设计加工转接板提升60%以上。

　　结构细节上，适配座在电机输出轴的对应位置预留了足够的避让空间，不管是搭配齿轮做齿条传动、搭配同步轮做同步带传动，还是直接连接摩擦轮做摩擦驱动，都不会出现结构干涉的问题；适配座的壁厚经过强度校核，在电机额定扭矩输出的工况下，不会出现连接部位变形、松动的问题，能保证动力传输的稳定性，即使是频繁正反转的往复运动工况，连接刚性也能满足使用要求。对于结构设计从业者来说，这类标准化的转接适配结构可以直接套用在同规格的电机与导轨组合方案中，不需要重新进行安装孔位的排布与强度校核，能大幅缩短小型模组的开发周期；对于设备选型人员来说，选用这类成熟的适配结构，可以避免不同品牌标准件接口不兼容的问题，减少定制加工件的数量，降低整机组装的调试成本；对于三维建模从业者来说，该模型的安装孔位、止口尺寸、避让空间都经过实际装配验证，直接导入装配体后不需要反复修改尺寸参数，能提升整体装配的设计效率。

　　需要注意的是，该适配结构仅针对16GA25规格直流电机与LML9B规格直线导轨滑块的组合使用，安装时需要先将适配座固定在导轨滑块上，再将电机固定在适配座上，按照对角线顺序拧紧固定螺丝，避免因受力不均导致的安装偏斜，安装完成后可以手动推动滑块沿导轨运动，检查是否存在卡滞、阻力过大的情况，确认无异常后再连接动力传输元件。
