夏普GP2Y0A21YK0F红外测距传感器结构

在小型自动化设备、移动机器人避障、智能交互装置的近距离测距场景中，红外测距传感器是应用极为广泛的非接触检测部件，夏普GP2Y0A21YK0F作为经典的模拟输出红外测距单元，在消费级电子制作、教学实验平台、小型服务机器人的周边障碍检测环节有着长期的落地应用。该类传感器采用三角测距原理，通过内置红外发射管发射调制红外光，经前方障碍物反射后被位置敏感检测元件接收，通过输出对应模拟电压值映射前方障碍物的距离区间，相较于超声波测距模块，它在近距离小范围检测场景下响应速度更快，不受被测物体材质吸音特性影响，对透明、软质障碍物的检测稳定性更优，适合10cm到80cm区间的短距检测需求。

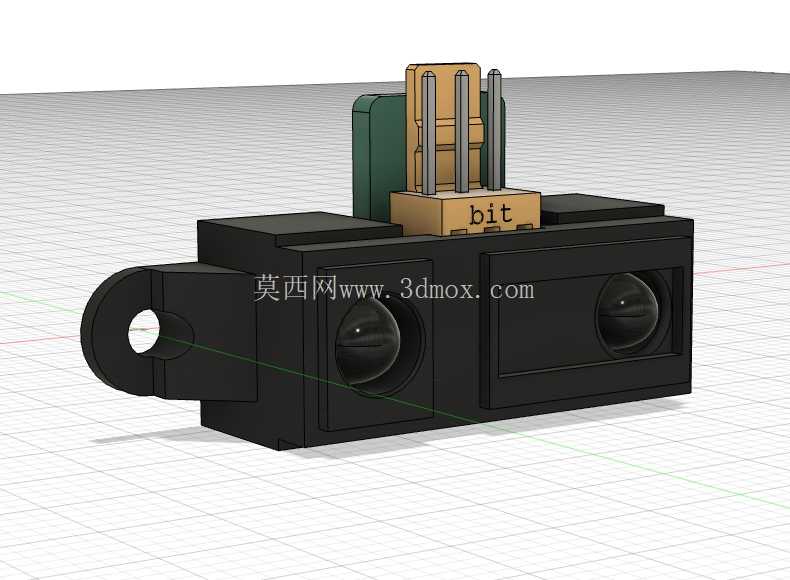

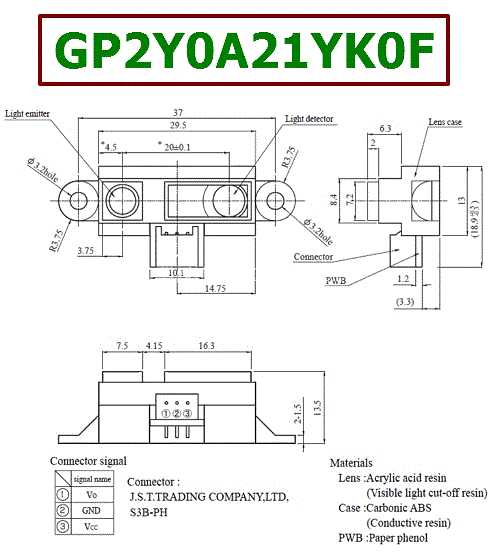

从结构设计来看，该传感器整体采用一体化塑壳封装，主体为黑色阻燃ABS材质壳体，前端对称布置红外发射透镜与接收透镜，透镜采用半球形聚光结构，能够约束红外光的发射角度，减少环境杂散光对检测精度的干扰，同时提升反射光的接收效率。壳体左侧设置带通孔的安装耳，通孔直径适配M2规格的固定螺丝，安装耳与主体壳体一体注塑成型，可直接通过螺丝将传感器固定在设备支架、机器人壳体的安装位上，安装时需注意透镜端面与被测面保持平行，避免因角度倾斜导致反射光偏移，引发检测数值偏差。壳体上部设置信号处理电路与接插接口区域，接口采用2.54mm间距直插排针设计，包含电源、地、模拟信号输出三个引脚，可直接插接在标准面包板或定制PCB的对应焊盘上，无需额外转接结构，降低了硬件集成的布线难度。

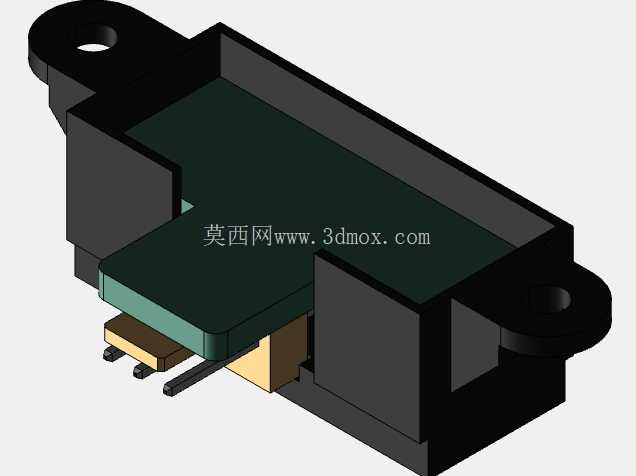

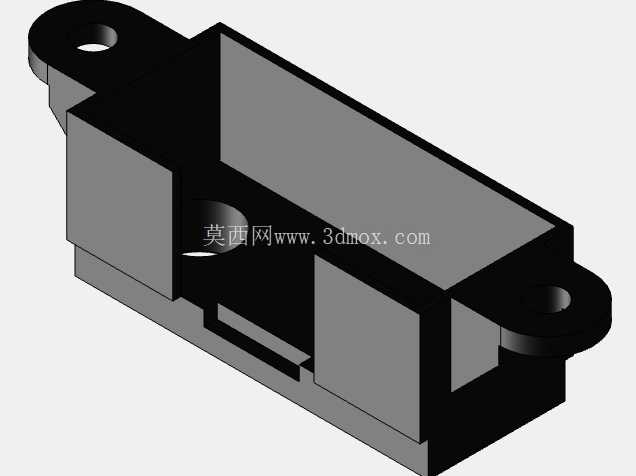

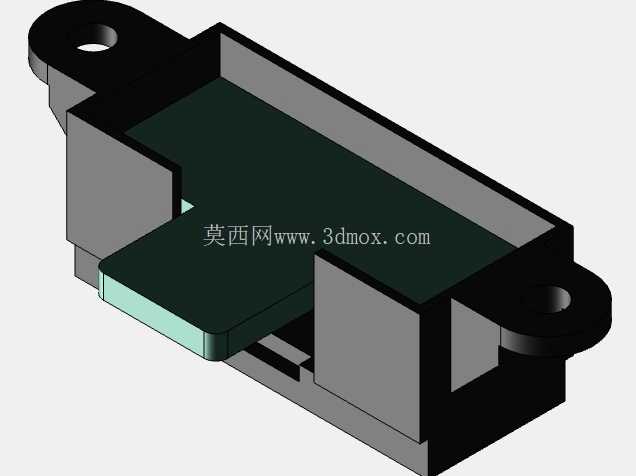

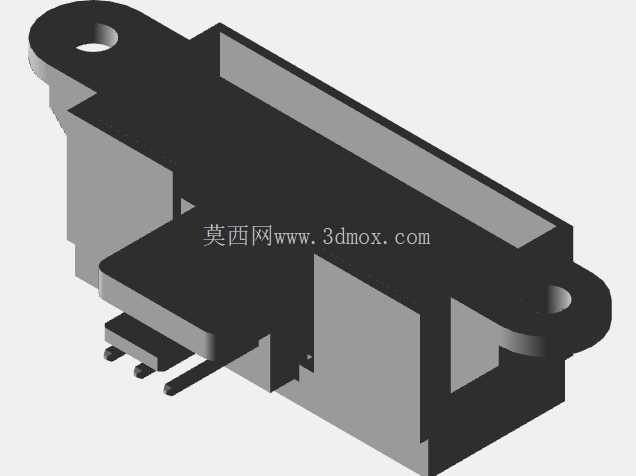

建模过程中，首先依据实物测绘获取主体壳体的长宽高边界尺寸，确定透镜的安装位置与突出高度，还原安装耳的通孔位置与孔径大小，对上部排针的长度、间距做等比例还原，同时还原接口旁的定位凸台结构，该凸台用于插接时的限位，避免排针插接偏移导致的引脚接触不良。需要注意的是，该型号传感器的检测中心轴与壳体安装面存在固定高度差，在做设备结构布局时，需要预留足够的前方无遮挡空间，避免设备自身的结构件进入检测视场角范围，造成误触发。传感器的视场角为锥形区域，在安装布局时要避开周边的反光结构件，比如金属支架、亮面塑料外壳，防止红外光在结构件之间产生多次反射，导致输出的距离数值与实际值出现偏差。

在实际选型应用中，该传感器的输出电压与距离为非线性对应关系，需要在控制程序中做分段线性拟合，才能得到相对准确的距离数值，建模时还原的外形尺寸与安装点位，可直接用于设备的结构干涉检查，确认传感器安装后与周边外壳、走线、其他元器件的安全间隙，避免装配时出现结构冲突。壳体侧面的分型线、透镜与壳体的装配卡扣结构都做了细节还原，能够满足装配仿真、结构展示的使用需求，上部的电路区域做了简化处理，保留接插件的外形与安装位置，既保证整体外观的还原度，也避免过多冗余细节影响装配仿真的运行效率。在移动机器人的避障设计中，通常会在机器人壳体的前侧、左右两侧布置多颗该型号传感器，通过不同角度的安装实现前方扇形区域的障碍覆盖，建模时还原的安装耳位置与接口方向，能够直接用于排布传感器的安装角度，确认相邻传感器之间的检测区域是否存在重叠盲区，提前调整安装点位，优化避障检测的覆盖范围。
