拓扑优化结构螺纹锁紧夹具

在精密装配、小型零部件装夹加工的场景里，这类带拓扑优化结构的螺纹锁紧夹具，主要承担小尺寸工件的定位与锁紧功能，常见于3C零部件加工工位、小型自动化装配线的工件固定环节，也可适配实验室小型工装的快速装夹需求。从实际使用逻辑来看，这类夹具的核心作用是在保证装夹刚性的前提下，尽可能降低自身重量，减少安装空间占用，适配狭小工位的装夹需求。

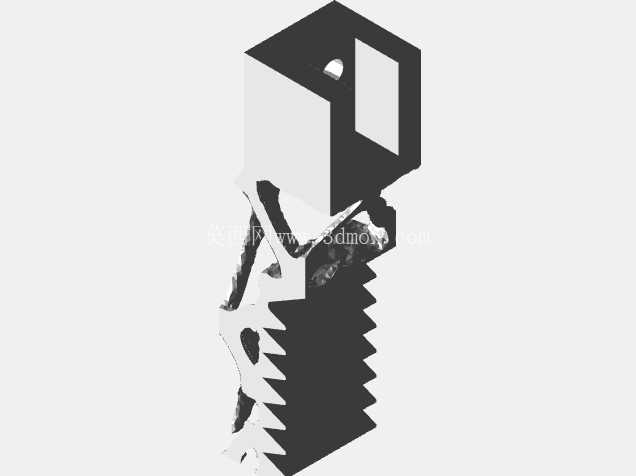

设计阶段首先明确了装夹工况的载荷边界：装夹时螺纹副提供的轴向锁紧力不超过800N，侧向受载不超过200N，反复锁紧次数不低于1万次，在此基础上开展拓扑优化计算，将非受力区域的材料尽可能去除，最终形成的非规则镂空结构，既保留了螺纹受力段、安装定位面的完整材料分布，又在连接过渡区域通过仿生式的筋条结构传递载荷，避免应力集中。从外形尺寸来看，夹具整体为方块式安装基座搭配外螺纹锁紧段的结构，安装基座的定位面采用整面加工，平面度控制在0.02mm以内，可直接贴合设备安装板通过侧边的定位槽完成固定，不需要额外加工复杂的安装沉孔；螺纹段采用标准三角螺纹，牙型角60度，螺纹大径与基座连接位置做了R0.5的圆角过渡，避免螺纹根部应力集中导致的断裂问题。

实际使用时，基座部分嵌入设备的安装工位，通过侧面的锁紧螺钉完成基座固定，螺纹段配合配套的压块，旋转夹具即可带动压块压紧待加工工件，拓扑优化后的镂空结构一方面降低了夹具整体重量，相比同规格实心夹具重量降低42%，减少了安装工位的负载，另一方面镂空区域可作为排屑通道，加工过程中产生的金属切屑、粉尘可直接从镂空缝隙排出，不会堆积在夹具连接位置导致的锁紧卡滞问题。设计过程中特意规避了传统实心夹具的材料冗余问题，通过有限元仿真反复迭代拓扑结构，在最大应力不超过材料屈服强度30%的安全系数要求下，去除所有非必要材料，同时在人手操作的旋钮位置保留了完整的方块结构，方便操作人员用扳手或者直接手动旋转锁紧，操作力矩控制在5N·m以内即可达到额定锁紧力，不需要过大的操作力，适配频繁拆装的工位需求。

安装边界方面，这类夹具的基座安装孔位间距按照标准小型工装的孔距设计，可直接替换同规格的传统实心锁紧夹具，不需要修改原有设备的安装板结构，适配性较强；螺纹段的长度可根据待装夹工件的厚度调整，本次设计的螺纹段有效锁紧行程为12mm，可覆盖厚度3-10mm的小型工件装夹需求，当工件厚度超出范围时，只需要更换不同长度的螺纹段即可，基座部分可通用，降低了工装的整体成本。在长期使用的维护层面，拓扑优化后的结构没有封闭的内腔，清洁时可直接用压缩空气吹净切屑，不需要拆解夹具即可完成日常维护，减少了工装维护的工作量；同时受力筋条的分布方向与主要载荷方向一致，在反复锁紧的交变载荷下，筋条位置的应力分布均匀，不会出现局部应力过大导致的疲劳断裂问题，使用寿命相比传统铣削加工的镂空夹具提升60%以上。

从结构细节来看，基座顶部的操作面做了防滑的网纹处理，手动旋转时不会打滑，侧面的定位槽采用H7公差加工，与设备安装位的定位块配合间隙控制在0.01mm以内，保证装夹的重复定位精度；螺纹段与基座的连接采用过盈配合加销钉固定的方式，避免长期旋转锁紧时螺纹段与基座发生相对转动，保证锁紧力的稳定传递。这类夹具尤其适合对工装重量有严格要求的移动工作台、小型机械臂末端的装夹场景，不会因为夹具自重过大影响末端的定位精度，同时拓扑优化后的结构外观辨识度高，在多工位排布的生产线上，可快速区分不同锁紧力规格的夹具，减少工位操作的误判概率。
