模块化MPS教学实训工作站结构设计

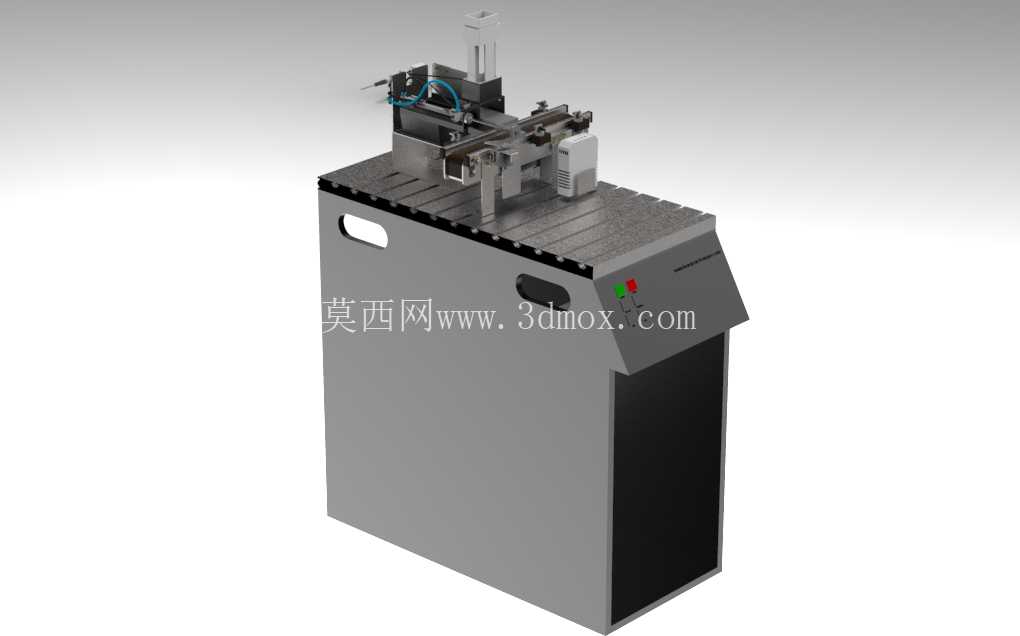

　　这套模块化MPS实训装置的结构设计，完全围绕职业院校、应用型本科的工业自动化实训场景搭建，核心用途是为机电一体化、电气自动化、智能制造相关专业的学员，提供贴近真实工业产线的实操载体，可完成上料检测、搬运分拣、加工模拟、装配输送等全流程工序的实操训练，替代传统零散的实验台架，让学员能直观理解模块化生产系统的工位协同逻辑。从结构布局来看，装置采用一体化落地式台架作为承载基体，台架台面采用带标准T型槽的铸铁平台设计，T型槽间距、槽宽完全匹配工业级铝型材、标准夹具的安装尺寸，所有功能模块均可通过T型螺栓快速调整安装位置，无需额外打孔加工，方便教学过程中根据不同实训课题重新排布工位，比如可将上料工位与检测工位的间距从200mm调整至500mm，模拟不同产线节拍下的工位布局需求。

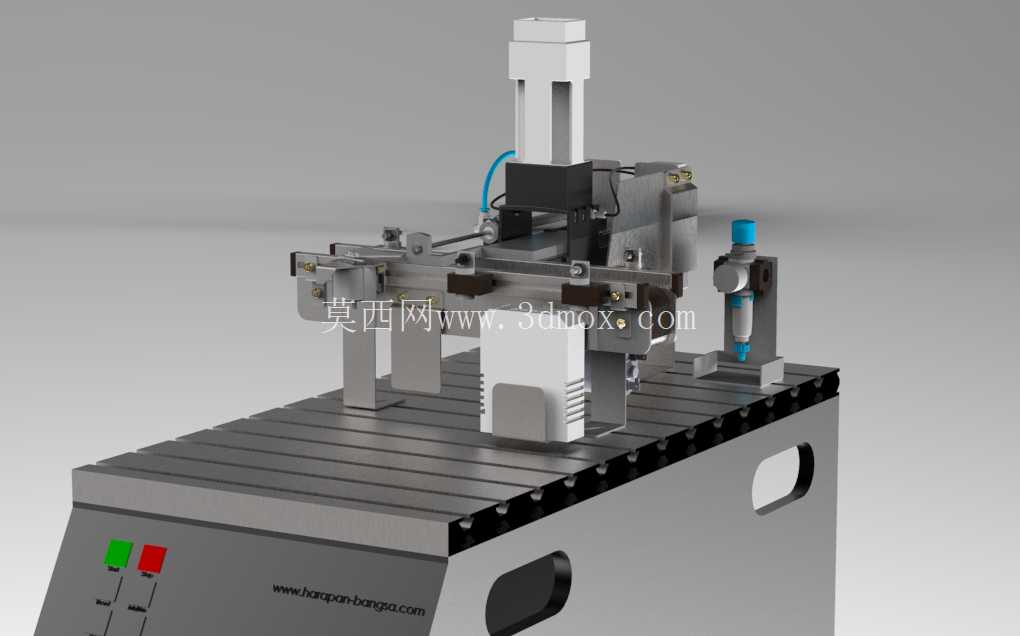

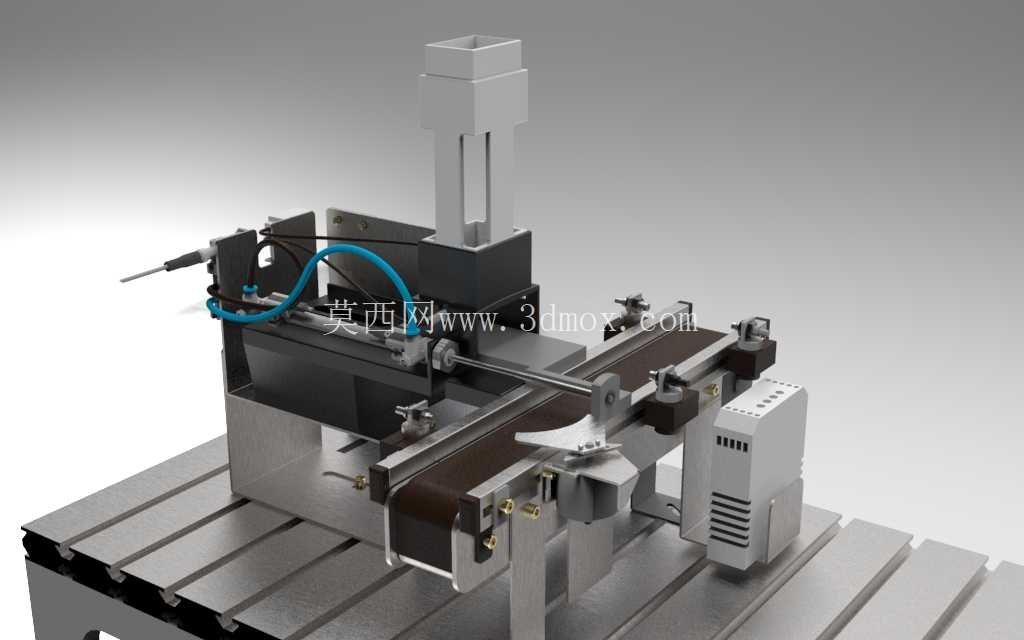

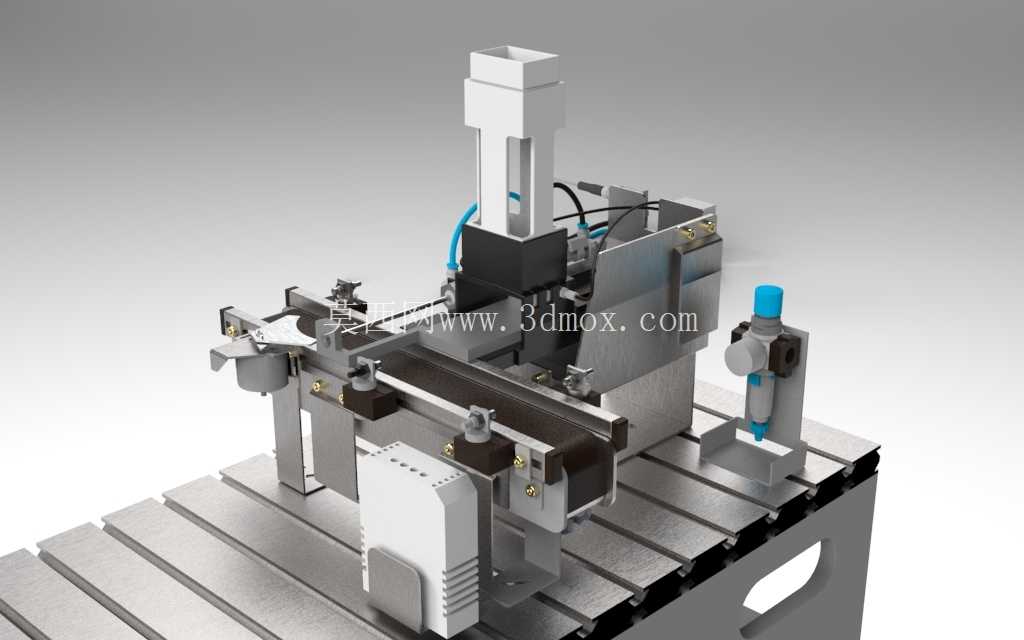

　　台架主体采用加厚方管焊接成型，底部设置可调式支撑脚，可适应地面不平整的实训车间环境，调整后整体台面平面度误差控制在0.2mm/㎡以内，避免因台面倾斜导致运动部件卡滞。台架侧面预留了电气元件安装腔，可容纳PLC主机、IO模块、气源处理三联件、接线端子排等配套部件，所有走线通过台架内部的穿线孔排布，外部无裸露线缆，既符合工业设备的安全规范，也能避免实训过程中线缆被拉扯损坏。上部的功能执行单元采用模块化拆分设计，每个独立工位都自带标准安装底板，可单独拆卸后作为独立实训模块使用，也可多模块拼接组成完整生产线。其中直线搬运单元采用双直线导轨配合滚珠丝杠的传动结构，导轨安装面经过精铣加工，平行度误差控制在0.05mm以内，保证搬运滑台运行时无卡顿、无偏摆，滑台上搭载的气动夹指可根据实训需求更换不同夹爪，适配圆形、方形、薄片类等多种形状的模拟工件，夹指的开合行程、夹紧力均可通过调压阀调整，模拟真实产线中不同工件的夹持需求。上料单元采用料仓叠层上料结构，料仓内部尺寸可通过调整侧挡板适配不同外形尺寸的模拟工件，料仓底部设置顶料气缸，可将最下层工件逐个顶出至取料位，顶料行程设置有硬限位，避免顶出过量导致工件掉落。

　　检测工位预留了传感器安装位，可根据实训内容安装光电传感器、光纤传感器、电感式接近开关等多种检测元件，安装位采用长圆孔设计，传感器的检测距离、检测角度可灵活调整，方便学员练习传感器的调试方法。在设计思路上，这套装置完全遵循工业现场的模块化生产系统设计逻辑，所有气动元件、传动元件、紧固件均采用工业标准件，没有采用教学设备常用的简化定制件，学员在拆装、调试过程中接触到的零件规格、安装方式、调试方法与真实工业产线完全一致，避免出现教学内容与实际工业应用脱节的问题。同时所有运动部件的外侧都预留了安全防护安装位，可加装透明亚克力防护罩，模拟真实产线的安全防护结构，让学员在实训过程中建立设备安全防护的设计意识。

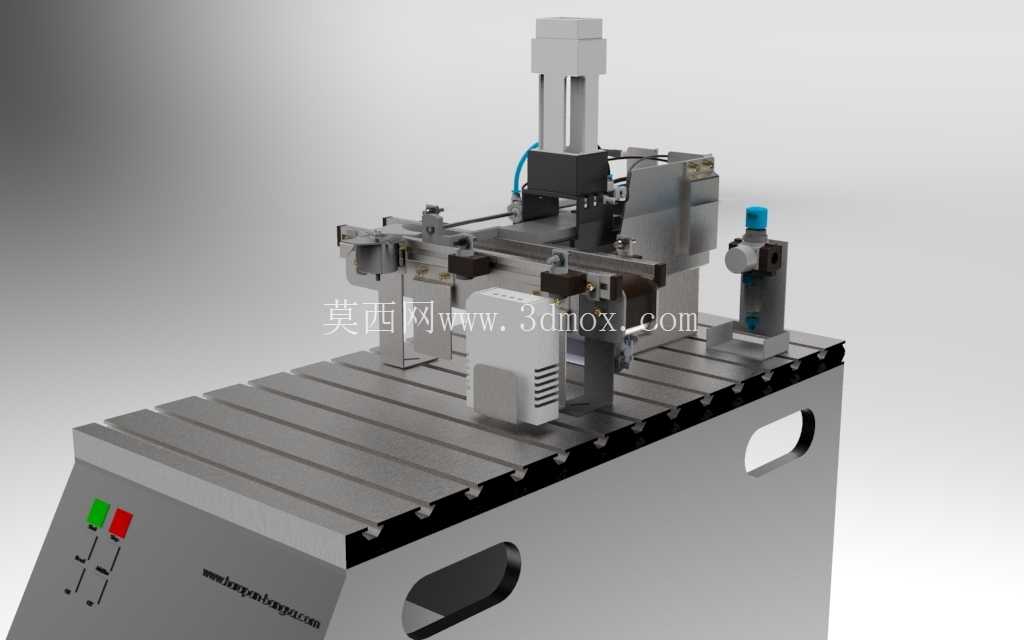

　　从安装边界来看，整套装置的整体占地尺寸控制在1200mm×800mm×1100mm以内，可适配常规实训教室的标准工位尺寸，不需要额外占用过大空间，台架底部预留了叉车孔位，方便整台设备的转运与位置调整，不需要拆解后重新组装。各功能模块的气路、电路接口都采用快插式设计，模块拼接时只需要将对应的气路接头、航空插头对接即可完成连接，不需要重新接线布管，大幅降低了不同实训课题切换时的准备时间。台面上的T型槽除了安装自带的功能模块外，还可兼容第三方的实训模块，比如视觉检测模块、机器人搬运模块等，方便后期根据教学需求扩展实训内容，不需要整体更换设备。在细节设计上，所有运动部件的行程两端都设置了缓冲器与硬限位块，避免调试过程中出现超程碰撞损坏零件，缓冲器的阻尼力可根据运动部件的重量、运行速度调整，保证滑台运行到行程末端时无明显冲击。操作按钮与指示灯都集中布置在台架前端的斜面上，操作高度符合人体工程学设计，学员站立操作时不需要弯腰或者抬手过高，长时间实训也不会产生过度疲劳。气源接口设置在台架侧面，带有气源压力显示表与调压阀，可实时显示供气压力并调整工作压力，适配不同气动元件的工作压力需求。
