拓扑优化式电梯端块连接结构

　　该构件属于电梯悬挂系统的端部连接承载件，主要应用于曳引式电梯的钢丝绳端部锚固、补偿绳端固定场景，也可适配部分重载扶梯的牵引带端接工位，承担着将挠性牵引件的张力平稳传递到轿厢架、对重架或者桁架结构上的核心作用，是电梯运行过程中保障牵引链路可靠的关键受力零件。从结构设计逻辑来看，该端块没有采用传统实体锻件的等壁厚设计，而是通过拓扑优化算法对非受力区域做了材料去除，在保证整体强度、刚度满足GB7588电梯制造规范要求的前提下，大幅降低了零件自身重量，同时镂空的网格结构也能减少电梯运行过程中构件的应力集中问题，避免长期交变载荷下出现疲劳裂纹。

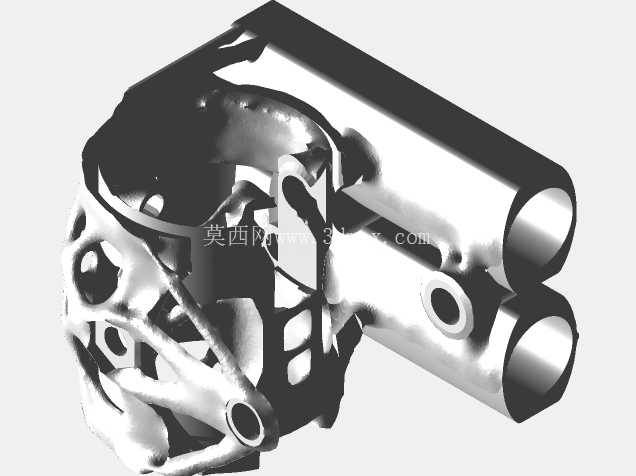

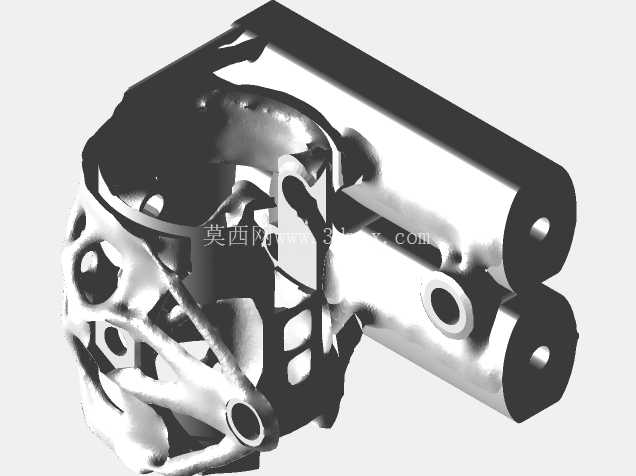

　　构件主体采用双平行圆柱套筒作为牵引绳的穿装通道，套筒内壁预留了足够的粗糙度加工余量，实际生产中可以通过灌铸巴氏合金或者加装楔块自锁结构，实现钢丝绳与端块的牢固锚固，套筒端部的环形凸台结构能够在安装时抵住轿厢架的安装座端面，承担轴向的张力载荷，避免端块在受力时从安装孔位脱出。在安装边界设计上，构件侧面分布的多个带沉台的通孔，分别对应不同规格安装螺栓的穿装需求，孔位的位置度公差控制在0.1mm以内，能够适配市面上多数主流品牌电梯的端接安装座尺寸，不需要额外做安装面的二次加工就可以完成装配；镂空区域的筋条走向完全顺着零件的主应力迹线布置，在张力传递路径上的筋条厚度做了加厚处理，非主受力路径的区域则做了大尺寸的镂空减重，既保证了125%额定载荷下的静强度要求，也能满足10^6次循环载荷下的疲劳寿命要求。

　　从实际使用场景出发，该端块的镂空结构还附带了额外的运维便利，日常巡检时可以直接通过镂空区域观察内部钢丝绳的锚固状态、楔块的锁紧位置，不需要拆解端块就能够判断内部的连接可靠性，降低了电梯维保的作业难度。不同于传统铸造端块的粗厚外形，该结构的外形轮廓经过了倒角和圆角过渡处理，所有棱边都做了R2以上的圆角，避免安装过程中划伤施工人员或者刮损电梯的其他附属部件，双套筒的平行度公差控制在0.05mm以内，能够保证穿装的两根钢丝绳受力均匀，不会出现单根绳过载的问题。

　　在尺寸适配性上，该端块的整体安装轮廓控制在常规电梯端接舱的预留空间范围内，不需要对原有轿厢架或者对重架的安装位做改造就可以直接替换传统的实体端块，重量相比同载荷等级的传统锻件降低了40%左右，既能够减少电梯的自重载荷，也能降低安装过程中的搬运作业强度。结构设计时还考虑了极端工况下的冗余承载，即使其中一条筋条出现意外损伤，剩余的筋条结构依然能够承担80%以上的额定载荷，给维保人员留出足够的故障排查和零件更换时间，避免出现瞬时断裂的安全风险。
