小型履带式坦克机器人可打印结构件

这款结构件是小型履带式移动机器人的核心承载安装部件，主要面向桌面级教育机器人、小型巡检演示机器人的组装场景使用，可作为创客DIY、开源硬件教学项目的基础结构载体，适配常规的履带行走机构布局，能够为控制板、驱动电机、电源模块提供稳定的安装基准。从实际使用场景来看，这类结构件多用于高校工程实践课程、创客空间开源项目制作，以及小型机器人竞赛的参赛作品搭建，相比金属切削加工的零件，可直接通过熔融沉积成型工艺制作，加工周期短，修改迭代灵活，适合小批量试制与个性化改装需求。

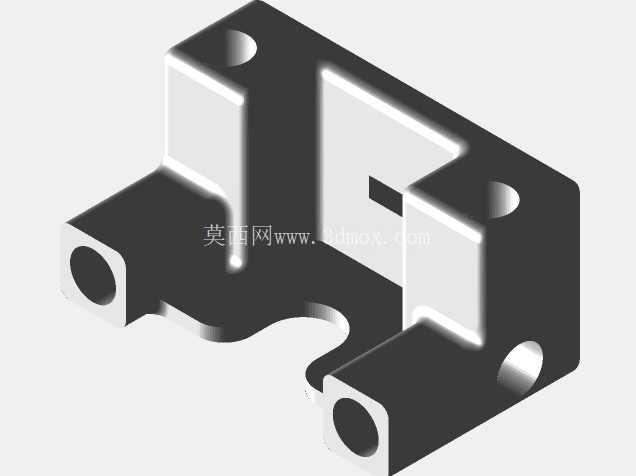

从功能特性上看，该零件集成了多组安装孔位，两侧的通孔结构用于固定行走驱动电机的输出端轴承座，可保证电机轴与履带驱动轮的同轴度，避免运转过程中出现卡滞或偏磨问题；中部的镂空区域一方面用于减轻零件整体重量，降低行走机构的负载，另一方面可预留走线空间，方便电机供电线、传感器信号线的排布整理，减少线材外露被履带剐蹭的风险；零件上的多组沉孔设计，可配合标准内六角螺丝完成上层控制板支架、电池仓的固定，安装时螺丝头可完全沉入孔内，不会出现凸起干涉上层部件安装的问题。

设计思路上，该零件充分考虑了增材制造的工艺特性，所有转角位置均做了圆角过渡，避免打印过程中出现应力集中导致的层间开裂问题；孔位尺寸预留了0.2mm的装配公差，可适配常规3D打印的精度误差，无需二次打磨即可完成标准件的装配；零件底部的弧形避让结构，是为了适配履带行走时的张紧轮摆动空间，保证履带在越障过程中不会与主体结构发生摩擦，同时该弧形结构也提升了零件中部的结构强度，在机器人跌落或受到侧向冲击时，可分散应力避免连接位置断裂。

从安装边界与尺寸适配来看，该零件的整体宽度适配常规30mm间距的直流减速电机安装，两侧安装孔的中心距与市面上常见的TT马达安装孔位完全匹配，无需额外打孔即可直接固定；零件的总高度控制在40mm以内，上层安装面的平面度公差满足常规PCB控制板的安装要求，不会出现板件翘曲导致的接插件接触不良问题；零件前端的突出轴孔结构，可用于安装从动轮张紧机构，张紧调节的行程预留了5mm的余量，可适配不同厚度的橡胶履带或PLA打印履带，安装时只需调整张紧螺丝即可保证履带的合适张紧力，避免运转过程中出现脱轨问题。

在实际装配过程中，该零件作为单侧的主体支撑件，需成对对称使用，两个零件通过上层的横梁结构连接形成完整的机器人底盘框架，整体装配完成后可承载200g以内的负载，满足常规开源控制板、两节18650电池组、小型超声波传感器的安装重量需求；零件的壁厚设计为2.5mm，在保证结构强度的同时尽可能减少打印耗材的使用，常规打印参数下单个零件的打印时长可控制在2小时以内，适合快速制作验证。针对不同的使用场景，该零件的孔位还可根据实际选型的电机尺寸做参数化调整，比如更换更大扭矩的金属齿轮减速电机时，只需对应放大两侧安装孔的直径与孔位间距，即可快速完成适配，无需重新设计整体结构。
