嵌入式通讯设备腔室壳体结构设计

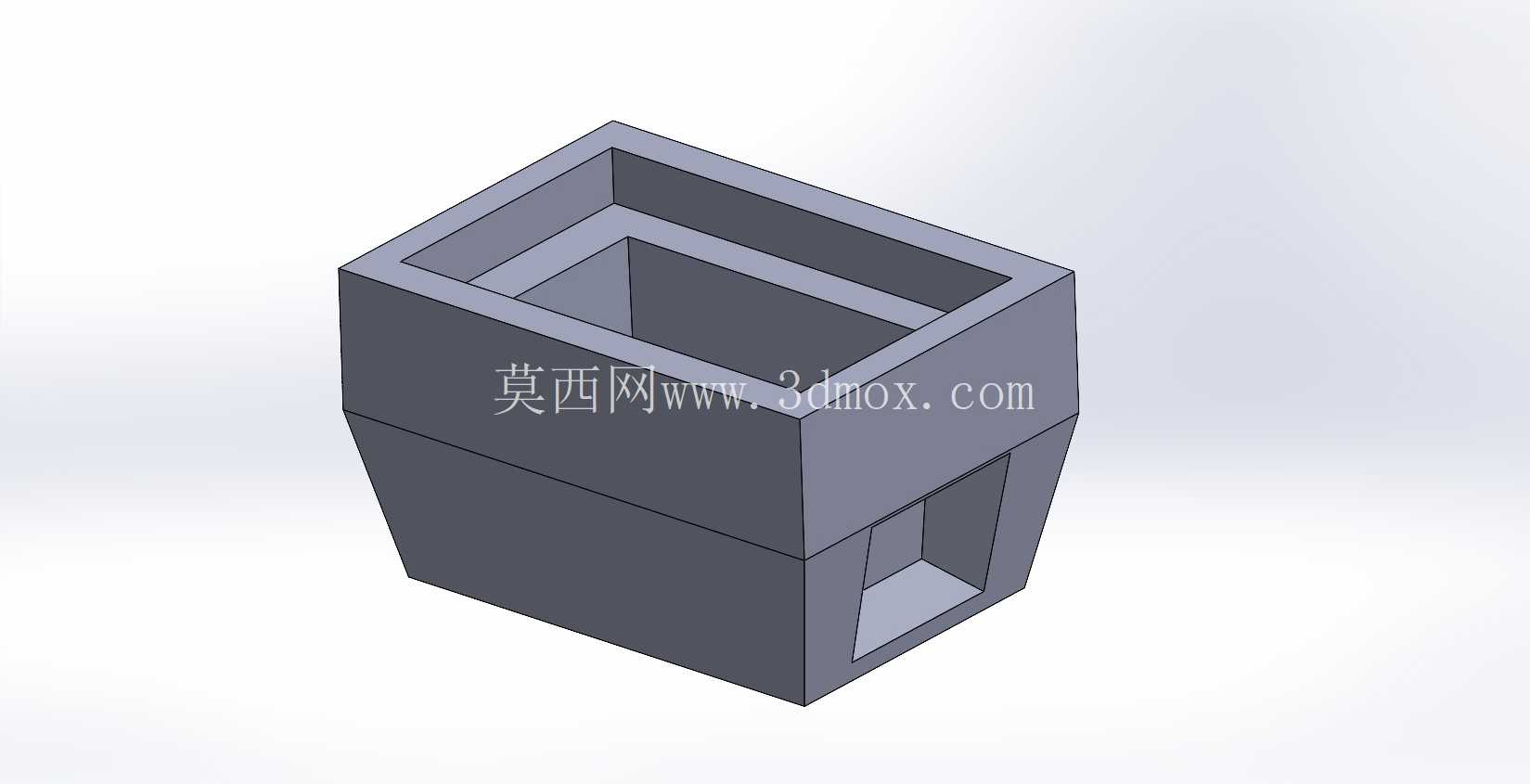

　　在手持通讯终端、小型工业传感通讯节点这类设备的结构设计中，腔室壳体是承载内部PCB板、电池模组与接插组件的核心结构件，其设计合理性直接决定整机组装效率、结构防护性能与长期使用可靠性。这款腔室壳体采用上下分层的框式结构，主体为带内凹台阶的方形腔体，侧壁做了小角度拔模斜度，既适配注塑成型的脱模需求，也能在组装时为内部组件提供导向，避免硬压装配造成的元器件损伤。腔体上部的内台阶是核心安装定位面，设计时预留了0.15mm的配合公差，可直接卡装PCB支撑板或者上盖密封件，不需要额外增加定位柱就能限制组件的上下窜动，减少整机的零件数量与装配工序。

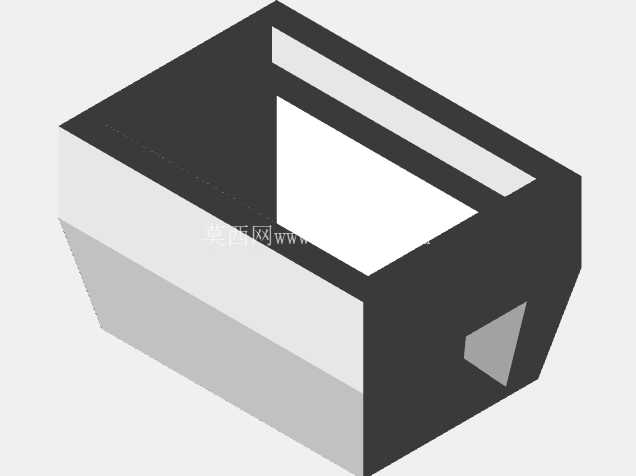

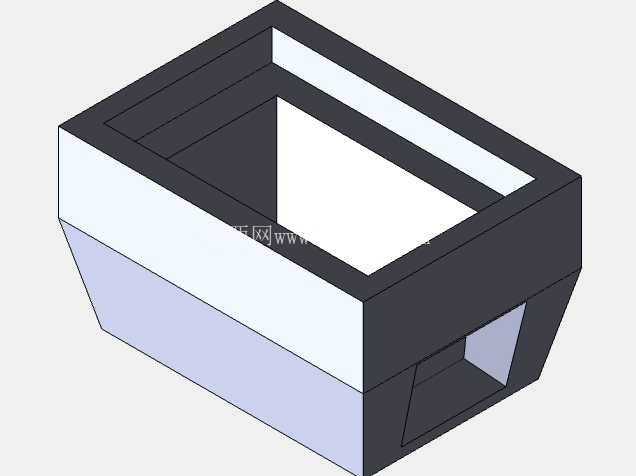

　　下部侧壁开设的方形开口是接插端口的避让位，开口边缘做了0.2mm的圆角过渡，避免组装时刮伤连接线束的绝缘层，同时开口的尺寸边界严格匹配常用的MICRO USB、Type-C等标准接插件的外轮廓公差，安装后接插件端面与壳体外表面齐平，既不会因为突出过多容易受外力磕碰损坏，也不会因为内凹过深导致插头无法完全插合。从安装边界来看，这款壳体的外部轮廓采用非等厚设计，上部腔体壁厚保持1.8mm，满足常规PC、ABS混合注塑的成型壁厚要求，不会出现缩痕、填充不足的成型缺陷；下部靠近端口的位置壁厚增加到2.5mm，因为这个位置是日常插拔接插件时的主要受力点，增加壁厚可以提升端口处的结构强度，避免多次插拔后出现壳体开裂、端口错位的问题。

　　腔体内部的转角位置全部采用R0.5mm的圆角过渡，一方面是消除注塑成型时的应力集中点，避免长期使用后转角处出现应力开裂，另一方面也能避免内部线束被锐边割破造成短路风险。在实际应用场景中，这类腔室壳体多用于小型室内通讯信号放大节点、便携式数据采集终端这类不需要高等级防水，但对装配效率、结构耐用性有要求的设备，设计时没有额外设置复杂的卡扣或者螺丝柱，而是采用周边涂胶加侧面顶丝的固定方式，既可以满足小批量生产时的快速组装需求，也能在设备需要维修时快速拆开，不会因为卡扣断裂造成壳体报废。

　　设计过程中特意将腔体内部的净空尺寸做了冗余设计，除了容纳常规的30*40mm规格的通讯主板外，还预留了2mm的侧边间隙，可以兼容不同厚度的泡棉缓冲层，用来吸收设备跌落时的冲击能量，保护主板上的晶振、芯片等敏感器件。壳体的外表面没有做多余的防滑纹理或者装饰结构，保持平整的光面设计，既可以降低注塑模具的加工成本，也方便后续根据不同客户的需求做丝印标识、表面喷塑处理。需要注意的是，这款壳体的拔模方向是沿着腔体的轴向方向，模具设计时不需要做复杂的侧向抽芯结构，仅靠前后模就能完成全部成型，能有效降低模具开模成本，适合万级批量的生产需求。在组装适配性上，腔体下部的外轮廓做了微小的锥度，当需要将整个壳体嵌入到设备面板或者墙面安装盒内时，锥度结构可以提供安装导向，配合安装位的卡簧或者紧定螺钉就能完成快速固定，不需要额外设计安装法兰，能有效缩小整机的安装占用空间。
