做嵌入式视觉传感配套结构的工程师,大概率都碰到过OpenMV Cam外接热释电红外模块的防护痛点:裸装的PIR探头不仅容易在设备组装、运维过程中被磕碰刮伤感应面,在多传感并列排布的紧凑设备仓内,还容易受周边电路电磁干扰、相邻热源辐射影响出现误触发,这款配套的屏蔽保护罩就是针对这类实际工程问题做的结构设计。
从实际落地的应用场景来看,这类屏蔽罩主要适配搭载OpenMV Cam的视觉识别终端,比如工位人员存在检测装置、小型智能安防传感节点、嵌入式交互设备的人体触发单元,这类设备往往会把主控、传感模块集成在小型3D打印外壳内,内部空间局促,没有多余位置给PIR模块单独做固定支架,同时设备长期运行在车间、户外柜、公共交互终端这类存在粉尘、轻微磕碰、电磁杂波的环境里,裸PIR模块的引脚容易积灰短路、感应面容易被外物刮花,周边电源模块的热量辐射也会让PIR的热释电元件出现基线漂移,导致误报漏报。

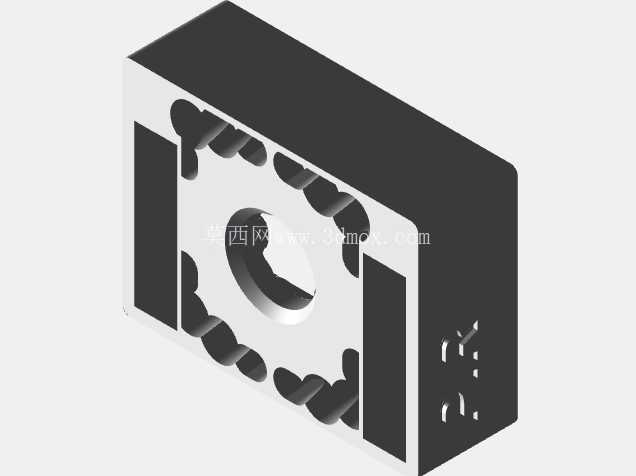

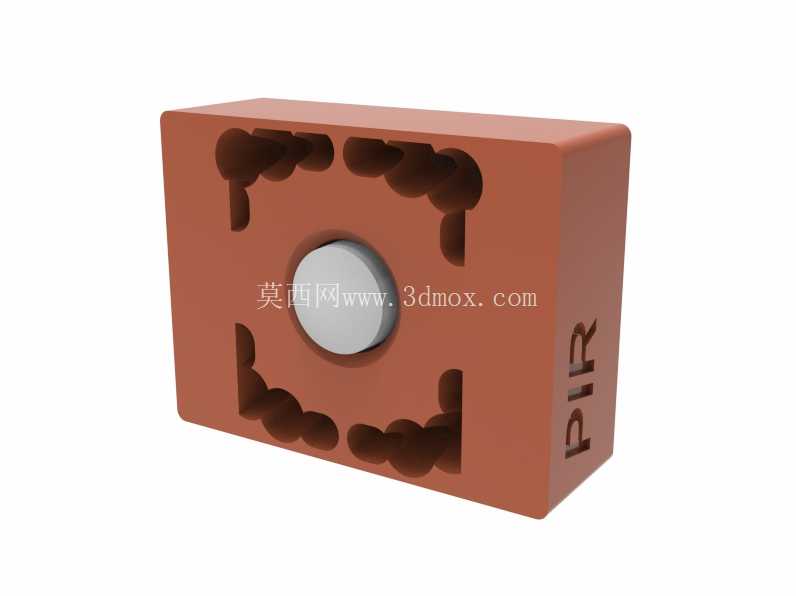

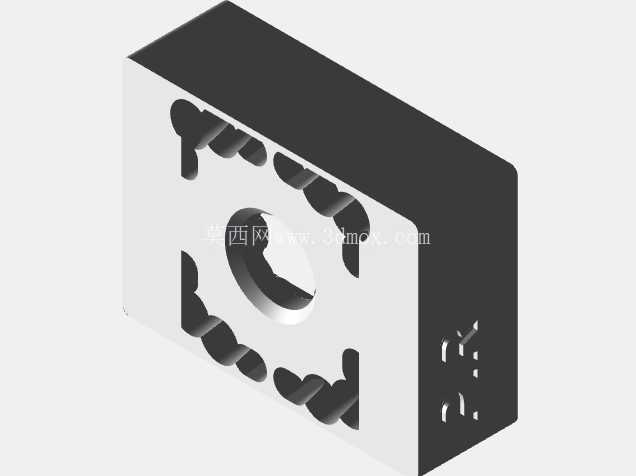

这款保护罩的结构设计完全围绕实际安装和防护需求展开,整体采用方块式构型,侧面预留PIR标识位,方便组装时快速识别安装方向,避免装反导致感应窗口对位偏差。中间的圆形开孔刚好对应PIR探头的感应面,开孔尺寸做了公差收窄,既能让探头的感应视场完全不受遮挡,又能通过孔壁的限位避免探头在罩体内出现径向窜动。罩体四周的内凹卡扣结构是核心设计点,卡扣的扣合量经过反复适配,刚好卡在OpenMV Cam顶部的PCB板边缘,不需要额外打螺丝、点胶固定,直接按压就能完成装配,卡扣的根部做了R角过渡,避免反复拆装时出现应力断裂,适配3D打印的工艺特性,哪怕用PLA、PETG这类常用打印耗材,也能保证足够的扣合强度和韧性。
罩体上围绕中心开孔分布的多组内凹槽位,一方面是为了避让OpenMV Cam顶部的贴片元件、排针焊盘,避免安装时压伤板上元器件,另一方面这些槽位形成的空腔结构,能在罩体和PCB之间形成空气隔热层,减少板上主控芯片、电源模块工作时产生的热量直接传导到PIR探头上,降低热干扰带来的传感误差。罩体的实体侧壁采用连续封闭结构,能对周边电路的电磁杂波形成一定的屏蔽作用,减少电磁干扰对PIR传感信号的影响,同时实体侧壁也能阻挡侧面的杂散热源辐射,让PIR探头只接收前方视场范围内的热辐射信号,提升触发准确率。
从安装边界尺寸来看,这款保护罩的外轮廓尺寸完全匹配常规OpenMV Cam的顶部安装空间,安装后不会超出PCB的外边缘,能直接嵌入配套的3D打印设备外壳内,不需要额外修改外壳的内部型腔尺寸,罩体的厚度控制在合理范围,既保证了结构强度,又不会过多占用设备内部的Z向空间,哪怕是内部空间极度紧凑的小型传感节点,也能顺利完成装配。拆装设计上也考虑了运维需求,卡扣的边缘预留了楔形工具的插入缝隙,需要拆卸维护时,用塑料撬棒插入缝隙轻轻撬动就能脱扣,不建议用一字螺丝刀直接硬撬,避免金属工具刮伤PCB或者撬裂卡扣,这点在实际装配运维时需要特别注意,尤其是隐藏式卡扣的版本,扣合后贴合度很高,如果不是需要频繁更换模块的场景,装配前要确认模块调试完成再扣合,避免硬拆损坏PCB上的焊盘或者元件。
在实际工程验证中,这款保护罩装配后,PIR模块的误触发率相比裸装状态有明显下降,尤其是在多模块密集排布的设备仓内,相邻模块的热源、电磁干扰基本不会影响到罩内的PIR探头,同时卡扣式的安装方式相比螺丝固定,能节省至少三分之二的组装时间,不需要在PCB上额外打固定孔,也不会破坏原有PCB的布线布局,对于小批量定制的嵌入式传感设备来说,不管是打样验证还是小批量生产,都能大幅降低结构适配的工作量,3D打印的生产方式也能根据实际项目的需求快速调整尺寸,适配不同版本的OpenMV主板或者定制化的PIR模块,不需要开模就能快速落地,非常适合原型开发和小批量项目使用。
