3D打印材料粘接强度测试工装结构

这套测试结构主要面向增材制造材料粘接性能验证场景，在3D打印零部件的材料选型、粘接工艺验证环节使用，用来获取不同打印材料、不同粘接剂搭配下的实际粘接强度数据，为后续工程应用中的粘接结构设计提供实测依据。日常做3D打印非标件组装时，经常会遇到打印件和金属型材拼接的需求，尤其是小批量定制场景下，没法开模做嵌件连接，粘接是成本最低、落地最快的连接方式，但很多时候粘接强度全凭经验判断，要么粘接过度增加工序成本，要么粘接不足导致使用中脱落，这套测试结构就是为了把这类经验判断转化为可量化的实测数据。

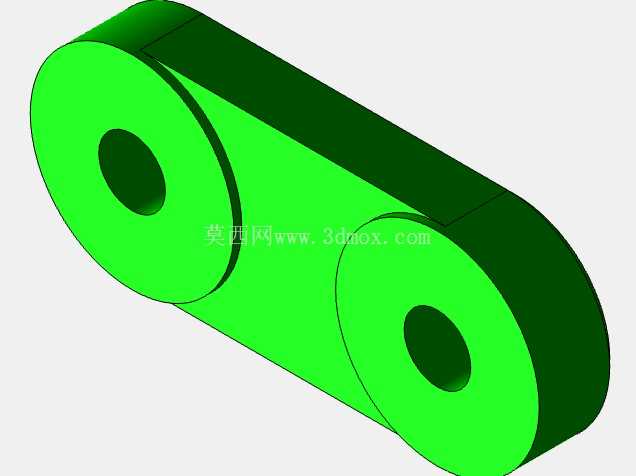

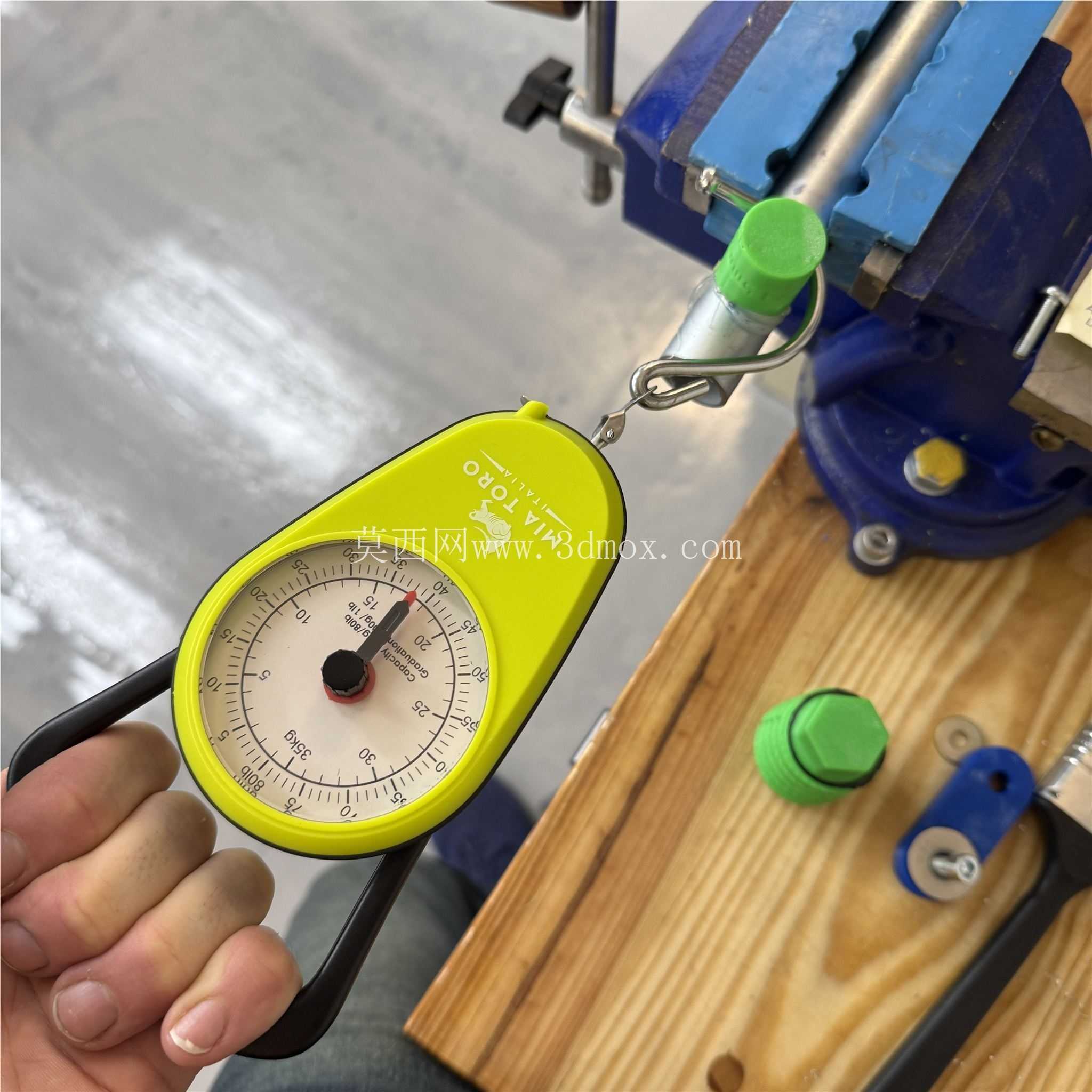

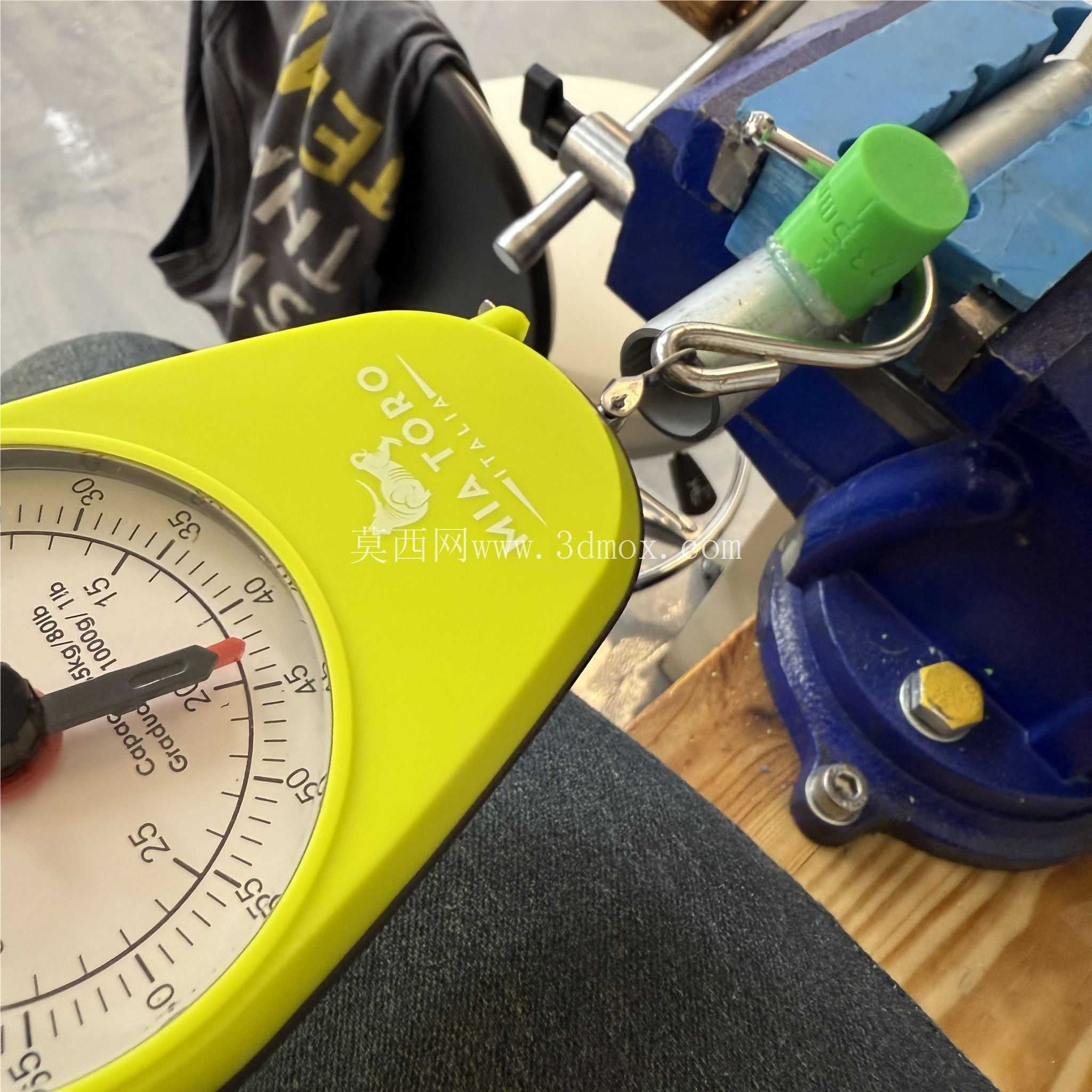

结构主体采用双孔连接臂形态，两个安装孔分别对应拉力测试设备的装夹位，测试时一端连接打印材质的测试臂，另一端通过粘接面与铝型材基材固定，装夹后可直接通过拉力设备施加纵向拉力，直至粘接面失效，就能获取该粘接组合的极限拉脱力数值。设计时特意将粘接接触面做了平面度优化，避免因接触面不平整导致粘接层厚度不均，影响测试数据的准确性；连接臂的厚度经过受力校核，在5500N左右的拉力下不会发生自身结构断裂，确保测试失效位置始终出现在粘接层，不会因为测试件本身强度不足导致数据失真。两个装夹孔的孔径采用通用测试夹具的标准尺寸，不需要额外制作转接件就能直接装夹在常规的万能拉力试验机上，减少测试前的准备工序。

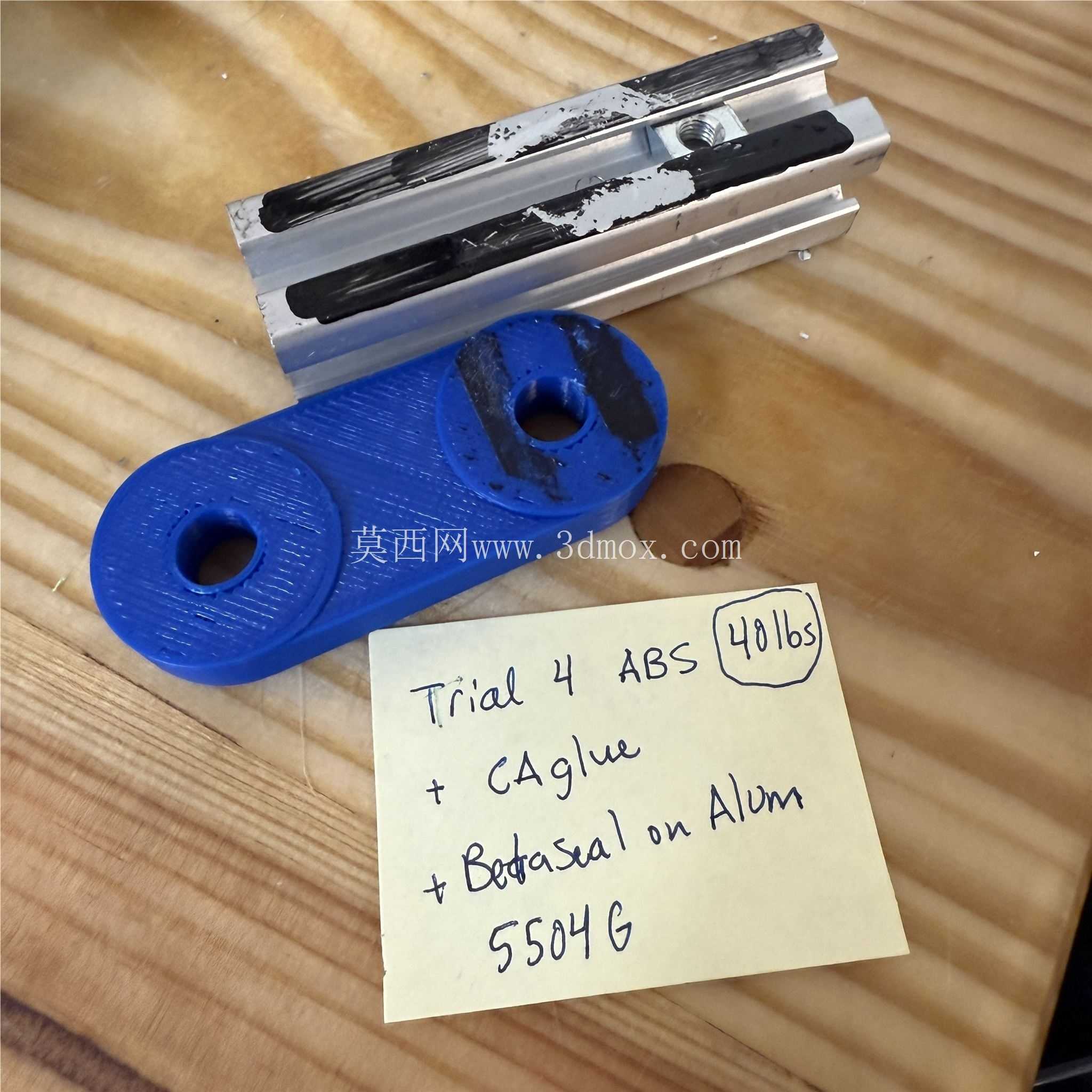

安装边界上，粘接面的尺寸匹配常用的2020铝型材安装平面，测试时不需要对铝型材做额外的裁切或表面处理，直接取用常规工业铝型材的成品段就能完成粘接固定，测试臂的整体长度控制在拉力试验机的常规装夹行程范围内，不会出现装夹干涉的问题。连接臂的转角位置做了圆弧过渡，避免应力集中导致测试过程中臂体从转角处断裂，粘接区域的边缘做了微小的倒角，既可以避免粘接时多余的胶液堆积在边缘形成应力集中点，也能保证粘接层的有效面积完全可控，每次测试的粘接面积保持一致，让不同批次的测试数据具备横向可比性。

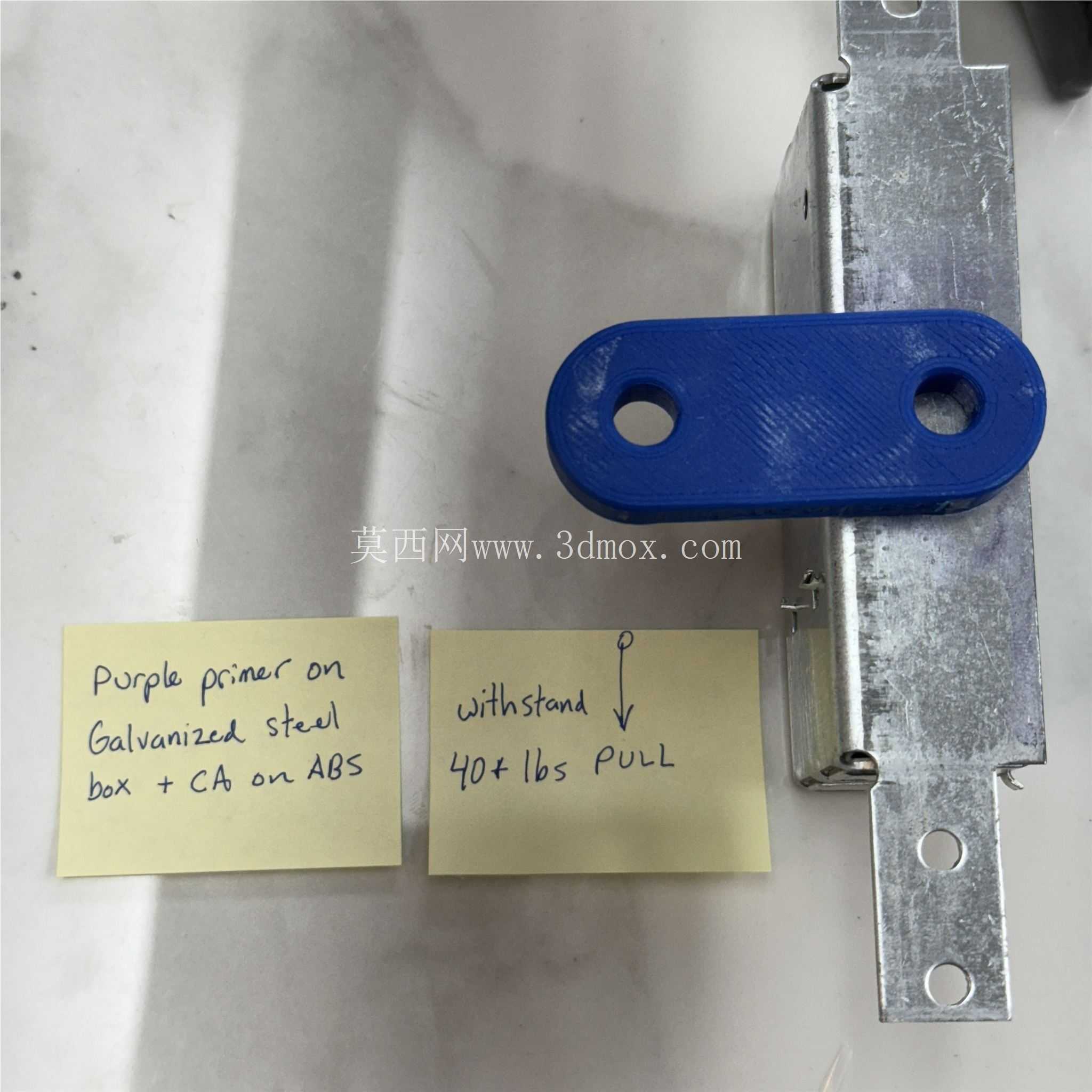

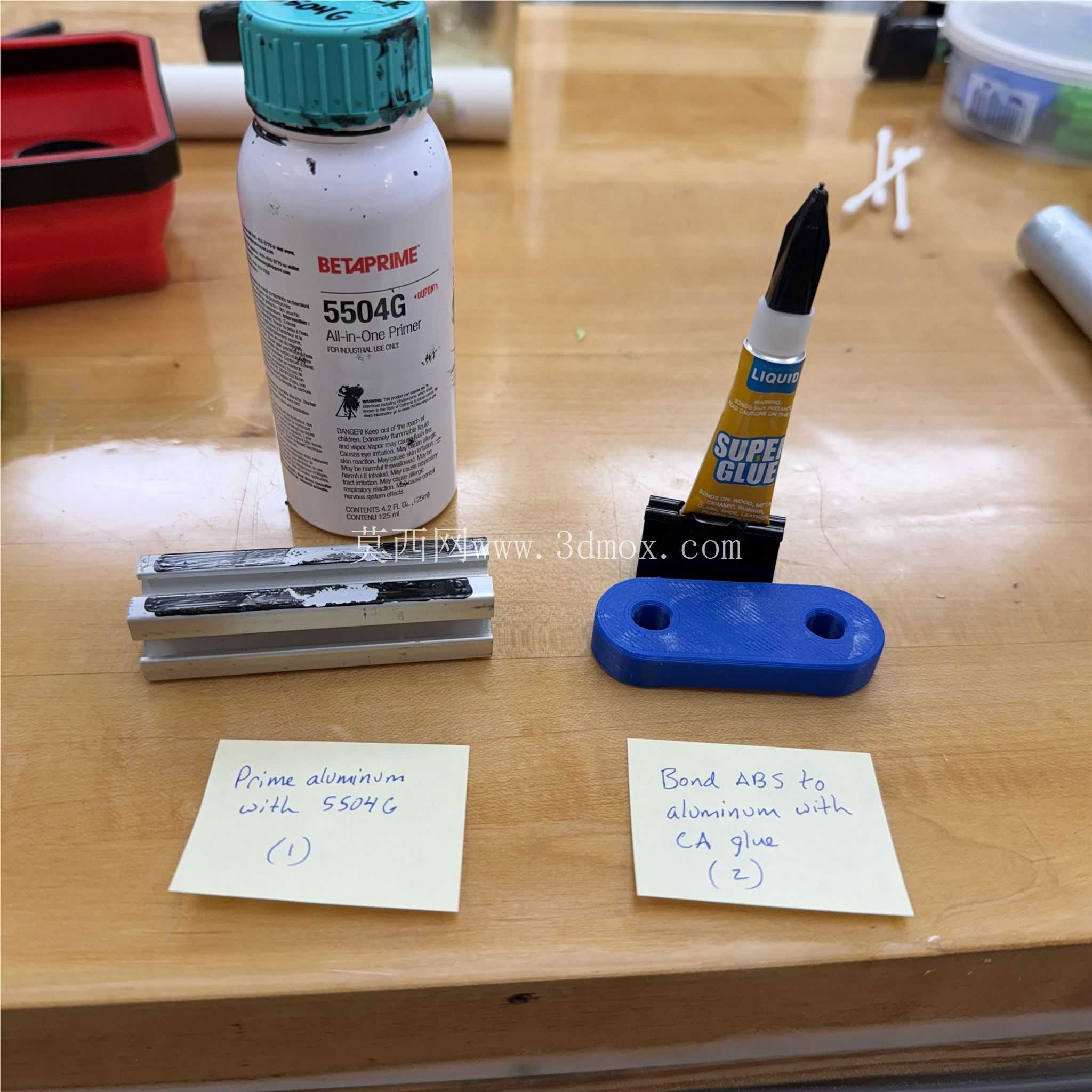

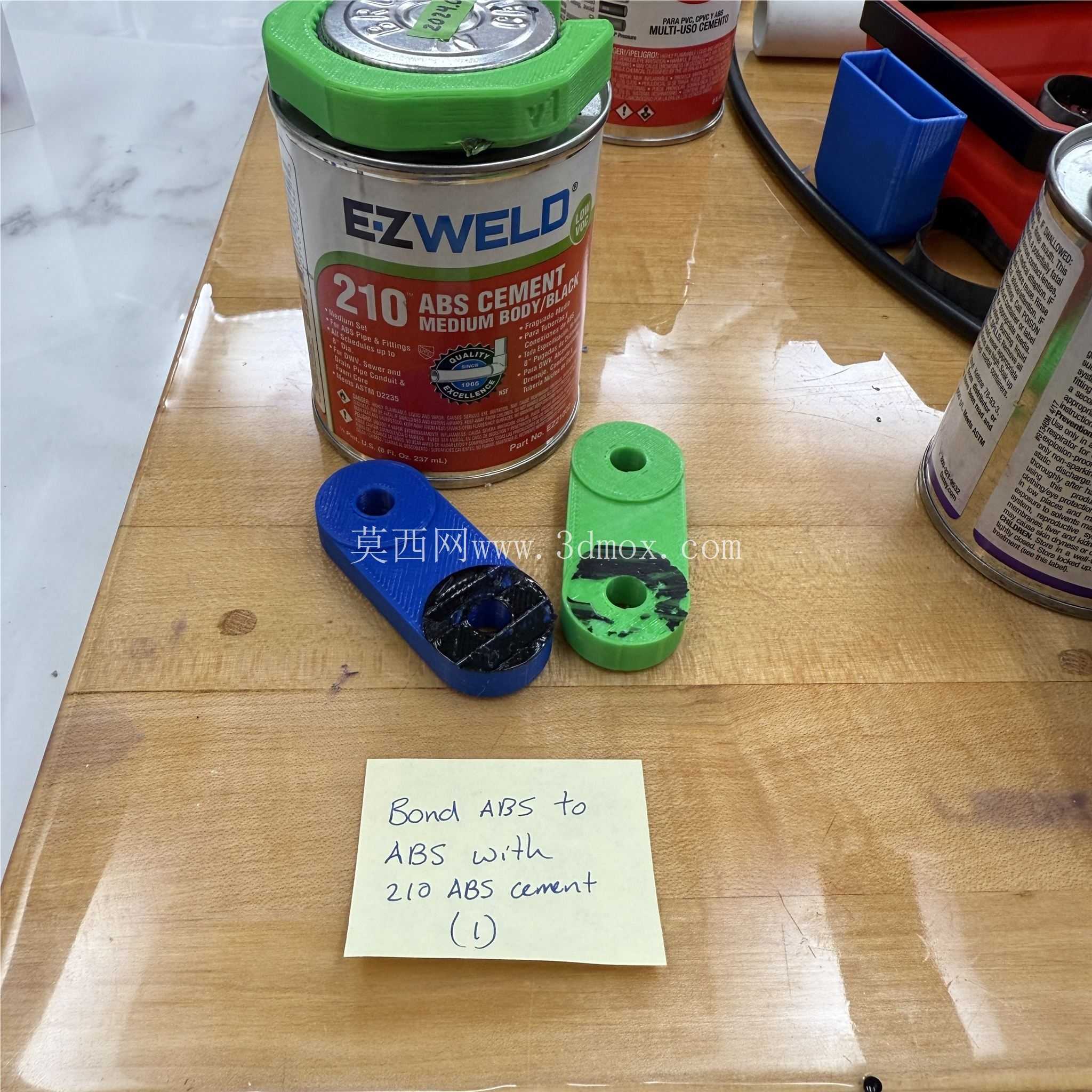

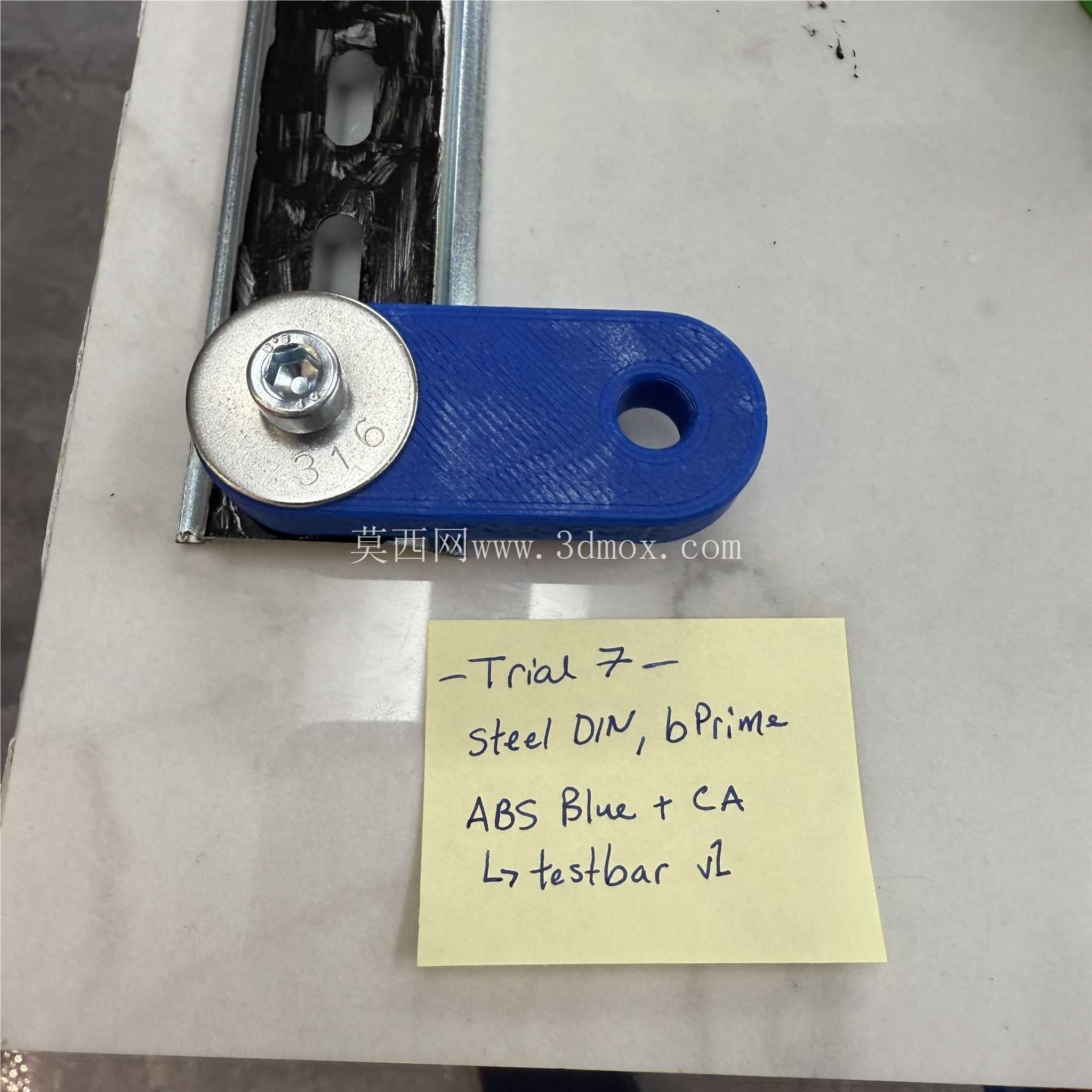

实际使用中，这套结构可以适配多种3D打印材料的测试，不管是ABS、PLA这类常见的熔融沉积成型材料，还是光固化成型的树脂材料，都可以通过更换对应材质的测试臂，搭配不同类型的结构粘接剂，完成不同材料-胶黏剂-基材组合的强度测试。测试过程中不需要复杂的辅助工装，只需要按照标准工艺完成粘接面清洁、涂胶、固定、固化流程后，直接装夹到拉力设备上即可完成测试，获取的极限拉力数据可以直接作为结构设计时的粘接强度参考，比如在做3D打印工装和铝型材机架的粘接连接时，可以根据实测的单位面积粘接强度，计算需要的粘接面积大小，确保连接结构满足使用载荷要求，避免设计阶段的强度冗余不足或者过度设计。

结构设计上没有多余的复杂特征，整体形态简单，打印时不需要添加支撑，直接采用平放打印的方式就能获得足够的结构强度，打印完成后只需要简单去除表面毛刺就可以投入测试使用，单件打印成本低，适合作为一次性测试样件批量制作，满足多组平行测试的样件需求。装夹孔的位置精度控制在普通FDM打印机可实现的公差范围内，不需要二次机加工就能保证和测试夹具的配合顺畅，不会因为孔位偏差导致装夹时产生额外的附加应力，影响测试结果的准确性。
