通讯产品测试定位工装载板结构

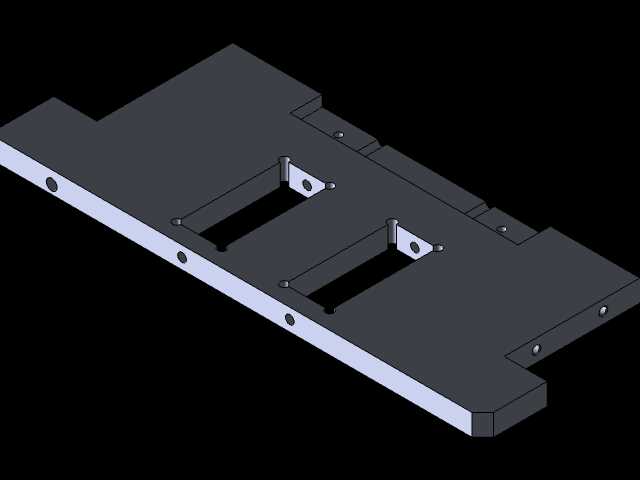

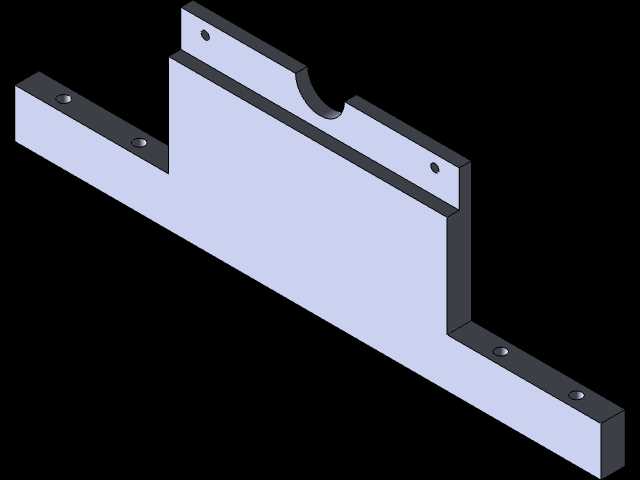

这套载板结构主要面向通讯类PCBA板段的工序作业场景，在产线功能测试、半成品压合、点胶预定位环节都能适配，日常作业中不需要额外搭配复杂的快换底座，直接嵌入现有流水线的载具回流线就能使用。从结构布局来看，底板采用整体式硬质铝合金加工，平面度控制在0.02mm以内，边缘做了C2倒角处理，避免流转过程中刮蹭操作人员手套或者流水线皮带，底板四周预留的沉头安装孔位间距完全匹配行业通用的320mm宽度流水线载具安装边界，不需要额外做转接板就能直接固定在现有工装托盘上。

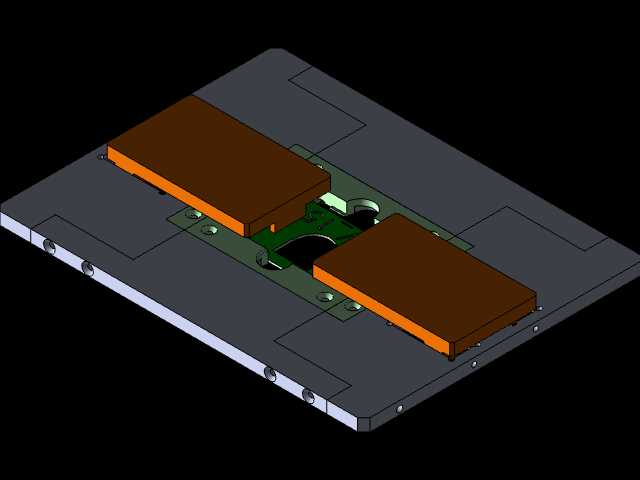

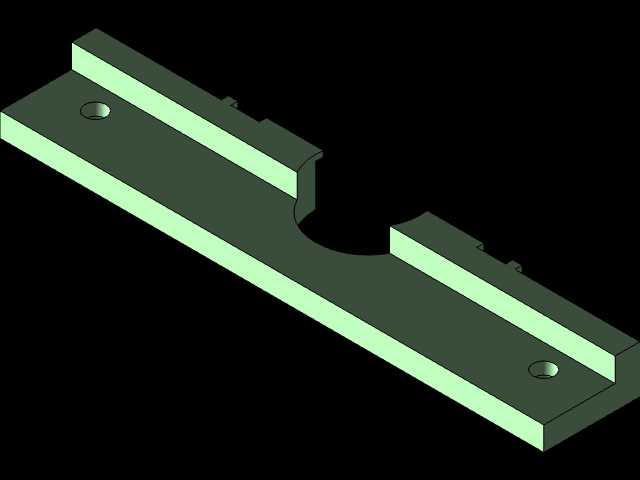

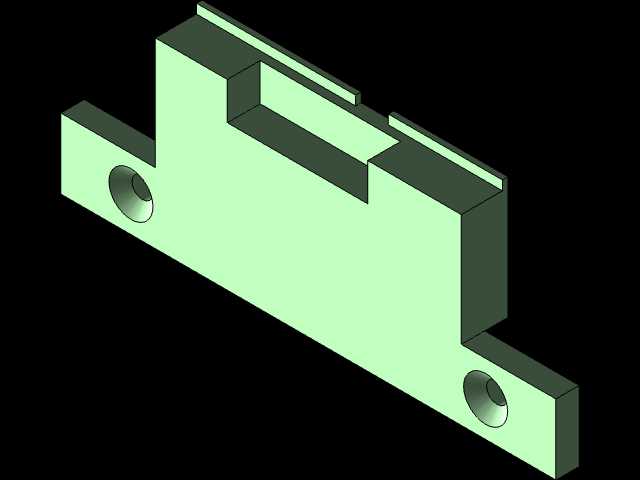

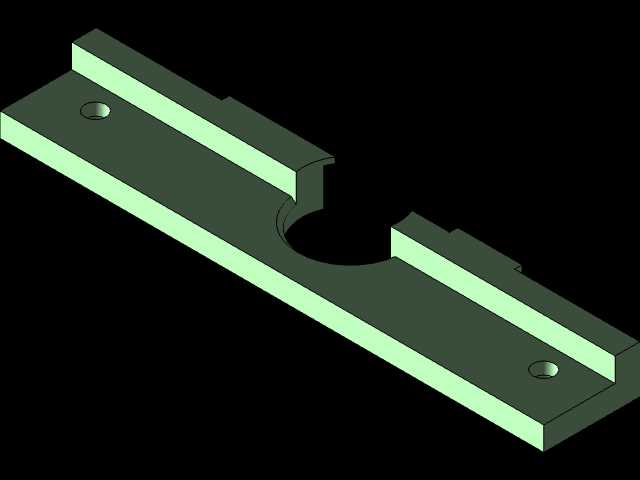

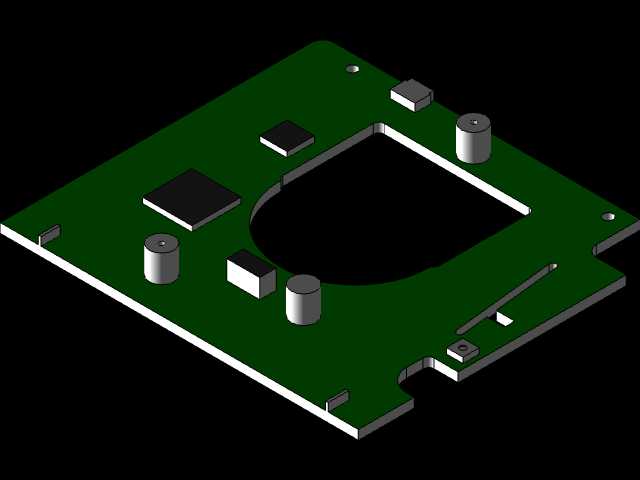

载板中间的避让区域完全对应PCBA板上的接插件、凸起元件位置，不会出现压合过程中碰伤元件的问题，两块棕色的压块采用电木材质加工，接触PCBA的一面贴了0.5mm厚的防静电泡棉，压合时既能保证足够的压力让PCB板和测试探针充分接触，又不会压伤板上的贴片电容、电阻这类小型元件，压块和底板之间通过微型导柱做导向，压合行程控制在8mm，不会因为行程过大导致板件弯折。绿色的定位托板采用玻纤板加工，上面预留的定位销位置完全对应PCB板上的工艺定位孔，定位销采用锥头设计，放板时即使有轻微的位置偏差也能顺利滑入定位孔，不需要操作人员反复调整板件位置，单工位上下料时间能缩短近三分之一。

设计过程中特意将压块的受力点布置在PCB板的非布线区域，也就是板边的工艺边上，避免压合应力直接作用在布线密集的板区，减少测试过程中因为应力导致的板件隐裂问题。底板上预留的多个沉头孔除了用于流水线安装，还可以根据不同机型的测试需求加装浮动支撑柱，针对薄款PCB板可以在板底对应位置加支撑，避免测试探针顶起时板件变形导致接触不良。整个载板的总厚度控制在28mm，完全适配现有自动测试机的仓体高度限制，不需要调整测试机的仓门升降行程就能直接替换原有旧载板。

在实际产线使用中，这套结构不需要做复杂的气路改造，手动压合或者搭配现有小型压合气缸都能使用，压块的固定位置预留了长条形调节槽，可以根据同系列不同尺寸的PCB板调整压块位置，覆盖同系列3款不同尺寸的通讯板测试需求，减少了换产时的工装更换成本。载板表面做了硬质阳极氧化处理，日常使用中不会因为反复摩擦产生铝屑，避免铝屑掉落到PCB板上导致的短路问题，接触产品的所有非金属部件都采用防静电材质，表面电阻控制在10^6到10^9欧姆之间，满足电子车间的防静电作业要求。

从安装边界来看，载板整体外形为矩形，长宽尺寸控制在280mm*200mm，边缘没有突出的结构件，在流水线流转时不会卡滞在接驳台位置，底部预留的RFID标签安装槽可以直接嵌入产线的载具识别标签，不需要额外粘贴标签，避免流转过程中标签磨损脱落。导柱位置加装了自润滑铜套，长期反复压合也不会出现导柱卡顿、磨损的问题，日常维护只需要定期清理表面的助焊剂残留、灰尘即可，不需要频繁加注润滑油，减少维护工作量。压块和驱动件的连接位置采用快拆式螺丝固定，更换不同产品压块时只需要拧下两颗固定螺丝就能完成更换，换产时间能控制在5分钟以内，适配小批量多批次的通讯产品生产需求。
