小型遥控航模配套防滑机轮结构

　　在小型遥控航模的起落系统设计中，机轮作为直接接触起降面的核心承载部件，其结构合理性直接决定了航模起降阶段的滑行稳定性、抗冲击能力与地面操控手感，不少入门级航模玩家在自制或改装机型时，往往忽略机轮的结构匹配性，要么选用过重的金属机轮增加整机死重，要么选用刚性不足的塑料轮在硬地起降时出现轮体变形、轮毂开裂的问题，这套机轮结构正是针对4s动力级别的小型固定翼遥控航模设计，适配起飞重量在1.2kg-1.8kg区间的机型，兼顾轻量化与结构强度需求。

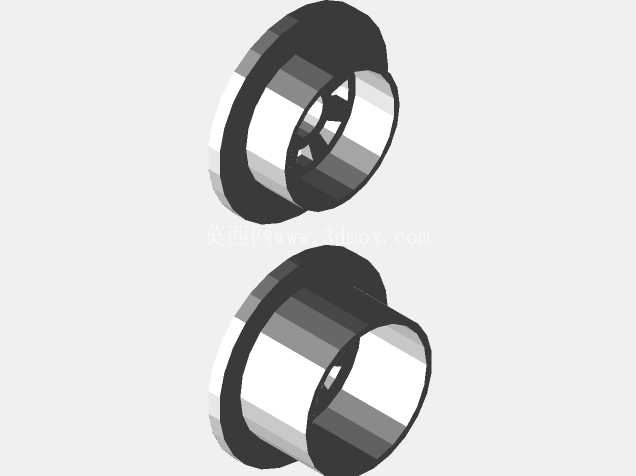

　　从实际应用场景来看，这类机轮主要适配草地、硬化铺装路面、平整塑胶跑道等常见的航模起降场地，轮缘位置做了小幅圆弧过渡设计，避免滑行过程中轮边卡入草叶缝隙或者铺装路面的细小伸缩缝导致侧翻，轮面的宽度控制在8mm区间，既不会因为过窄在草地起降时陷入草层增加滑行阻力，也不会因为过宽增加不必要的气动阻力与整机重量。设计思路上，这套机轮采用分体式轮毂加内嵌轴套的结构，轮毂主体分为外侧挡边与内侧轴座两个部分，外侧挡边直径略大于内侧轮体，能够在滑行转向时限制轮体侧向位移，避免机轮从起落架轮轴上脱出；内侧轴座位置预留了标准2mm直径的轴孔，适配市面上绝大多数小型航模起落架的钢质轮轴，轴孔内壁做了0.1mm的公差预留，既可以直接穿入轮轴实现自由转动，也可以根据需求加装微型轴承进一步降低滑行转动阻力，减少轮轴磨损。

　　从安装边界来看，机轮的总厚度控制在10mm以内，安装时只需要在轮轴外侧加装1mm厚度的限位卡簧即可，不需要额外加装厚垫片，不会占用起落架过多的横向安装空间，适配单轮宽度12mm以内的起落架安装位；轮体的外直径为26mm，这个尺寸的机轮在小型航模滑行时能够越过高度不超过3mm的地面凸起，不会因为轮径过小在遇到细小碎石时出现卡滞甚至倾覆的问题，同时轮径控制在这个范围也不会在飞行过程中因为轮体过大增加过多的迎风阻力，不需要额外设计过大的轮舱来收纳起落架。

　　结构强度方面，轮毂的壁厚均匀控制在1.5mm，采用等壁厚设计避免注塑成型时出现缩痕，同时在轮辐位置做了三角加强筋结构，在航模以不超过3m/s的下沉率接地时，加强筋能够分散接地瞬间的冲击载荷，避免轮毂在冲击下出现开裂，轮缘位置做了0.5mm的圆角过渡，不会因为应力集中在硬着陆时出现轮边崩缺的问题。实际使用中，这类机轮不需要搭配额外的刹车结构，依靠轮体与地面的滚动摩擦即可实现滑跑减速，轮面的光滑曲面设计在滑行时不会夹带泥沙，日常维护只需要定期清理轴孔位置的灰尘即可，不需要额外加注润滑脂，对于入门级航模玩家来说，安装与维护门槛极低，既可以用于前三点式起落架的前轮与主轮搭配，也可以用于后三点式起落架的主轮配置，适配绝大多数上单翼、中单翼的小型电动遥控固定翼机型，也可用于小型遥控滑翔机的地面滑跑起降改装。
