机器人配套无人机发射及输送系统重建结构

这套重建的结构组件，核心服务于搭载在移动机器人平台上的无人机作业系统，主要面向野外巡检、应急勘探、复杂地形作业场景下的无人机自主起降、补给、存储全流程需求，解决传统无人机作业需要人工现场部署、受地形限制无法在移动载具上稳定作业的痛点。从实际落地场景来看，这类结构常配套在轮式或履带式巡检机器人上，应用在电力廊道巡检、森林防火巡查、地质灾害现场勘探等场景，机器人在地面移动过程中，整套结构需要保证无人机存储稳定，接收到作业指令时可以快速完成无人机的发射起飞，作业结束后能完成无人机的回收、储料补给，整套动作不需要人工介入，对结构的可靠性、动作连贯性要求极高。

设计过程中首先考虑的是安装边界问题，整套组件需要适配主流中型巡检机器人的顶部安装空间，整体安装基面的孔位按照机器人顶部通用的安装螺孔阵列设计，横向安装宽度控制在机器人本体宽度范围内，避免超出机器人的通行宽度影响狭窄空间通行，纵向长度预留出无人机滑跑发射的安全距离，整体高度不遮挡机器人自身的导航传感器与通讯天线，安装基面下方预留走线空间，方便传动系统的动力线、传感器信号线与机器人本体的控制系统对接。

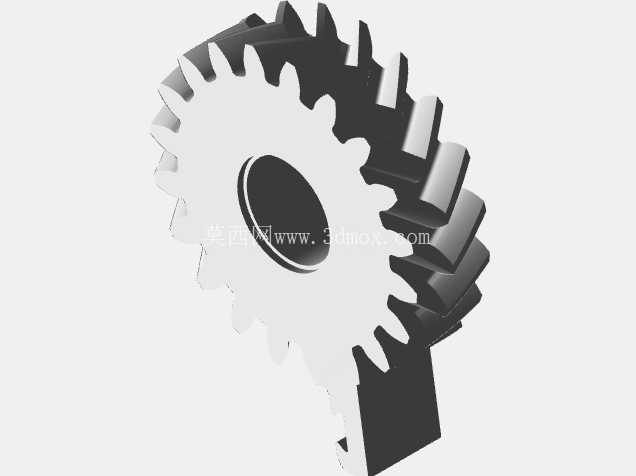

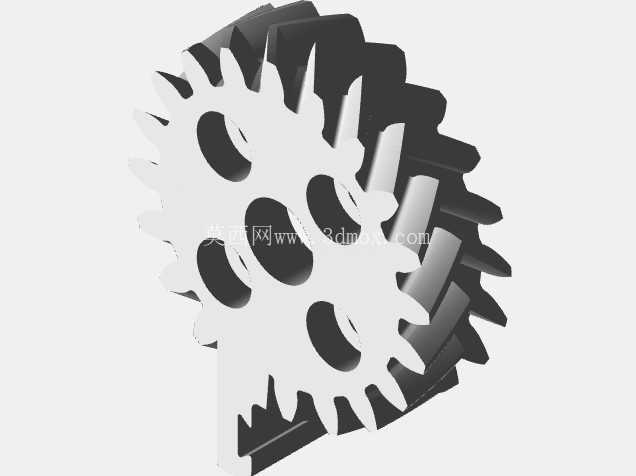

传动系统作为整套结构的动力核心，采用模块化的布局设计，将动力输出单元、传动换向单元、执行末端做了分体式设计，日常维护时可以单独拆解更换单个模块，不需要将整套结构从机器人上拆卸下来。传动路径做了冗余设计，避免单组传动副卡滞导致整套系统失效，传动副的选型按照户外作业的防护等级做了密封处理，可以适应雨天、扬尘环境下的长期作业，传动间隙控制在极小范围内，保证发射动作的位置精度，避免无人机发射初始阶段出现姿态偏移。

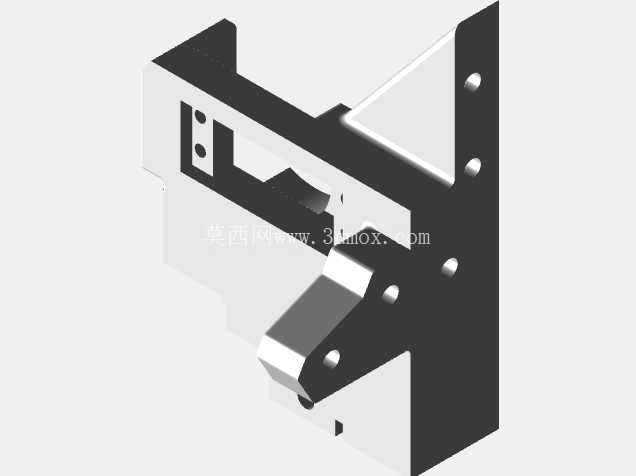

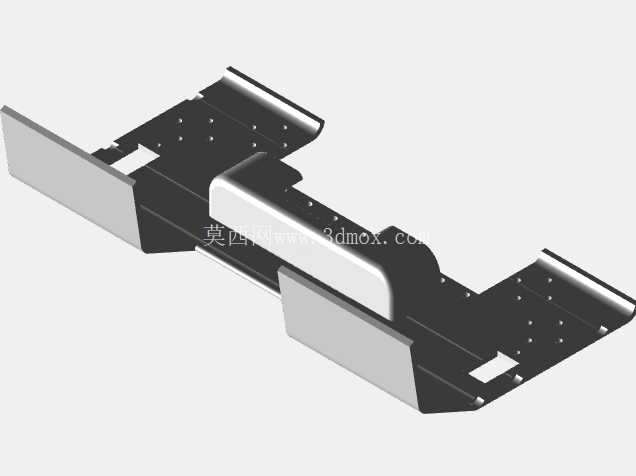

背板结构作为整套组件的安装基准，采用框架式的轻量化设计，在保证结构刚度的前提下尽可能降低整体重量，减少对机器人负载能力的占用，背板上预留了多组标准化的安装槽位，可以根据实际搭载的无人机型号调整储料装置、进料装置的安装位置，适配不同轴距、不同起飞重量的无人机搭载需求，背板与机器人安装基面之间设置了缓冲减震结构，可以过滤机器人在崎岖地形行走时产生的振动，避免振动传递到存储的无人机上，影响机载传感器的校准精度。

储料装置主要用于存放无人机作业需要的备用电池、任务载荷等物料，采用分层抽屉式结构，每层储料位都设置了独立的锁紧机构，在机器人移动、无人机发射的振动工况下不会出现物料松脱的情况，储料位的尺寸按照常用的无人机电池、载荷模块的通用尺寸设计，同时预留了调整空间，可以通过更换内衬适配不同规格的物料。进料装置负责将储料装置内的物料精准输送到无人机的补给位置，动作路径做了避障设计，运行过程中不会与无人机本体、发射机构产生运动干涉，进料的定位精度满足无人机自动换电、自动装载载荷的对接要求，不需要额外的视觉引导就能完成精准对接。

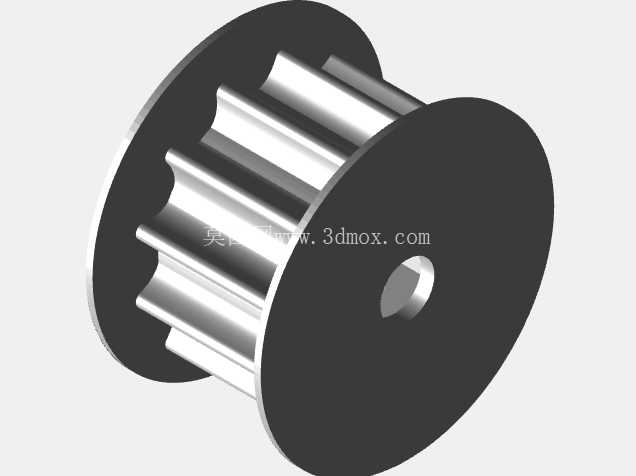

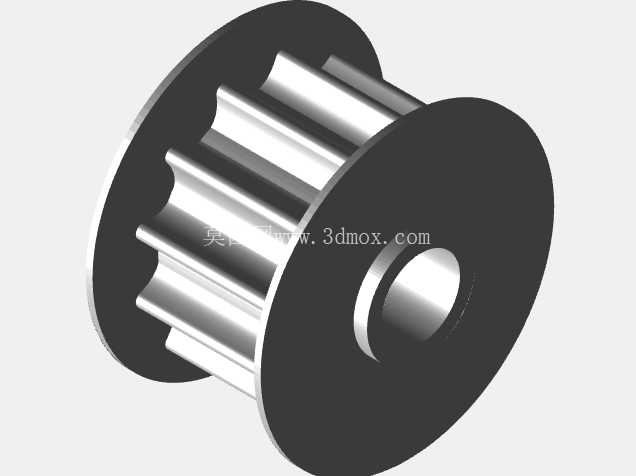

悬挂装置连接在背板与发射机构之间，一方面可以在发射瞬间吸收后坐力，避免冲击力直接传递到机器人本体导致机器人姿态偏移，另一方面可以在机器人行走过程中缓冲发射机构受到的振动，保证发射导轨的形位精度长期稳定。输送装置负责无人机在存储位、补给位、发射位之间的转运，采用同步带加定位托盘的结构，托盘上设置了与无人机起落架匹配的定位卡槽，转运过程中可以稳定固定无人机，转运到位后可以自动解锁，不干涉无人机的起飞动作，输送的行程开关位置做了可调设计，可以根据无人机的尺寸调整转运的起止位置。整套结构在设计过程中所有运动部件都做了运动仿真验证，确认全行程无运动干涉，关键受力部件做了有限元强度校核，满足长期反复作业的疲劳强度要求，所有外露的结构件都做了圆角处理，避免作业过程中剐蹭无人机或者操作人员。
