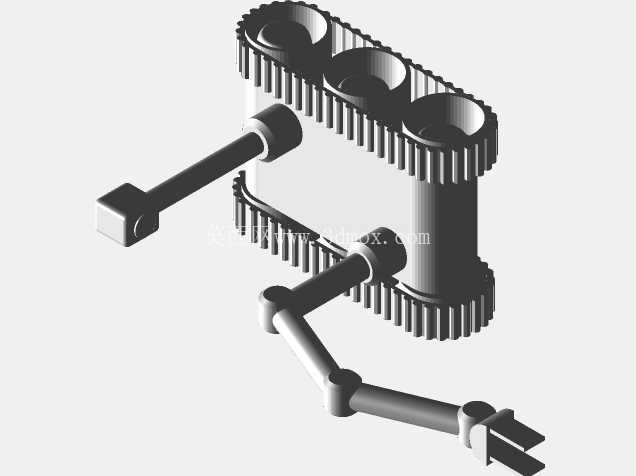

这套履带式铰接臂行走结构,最初的设计出发点是做一款可用于桌面级机械原理演示、小型创客项目拓展的轻量化行走载体,区别于常规的轮式移动结构,它采用同步带式履带作为行走承载主体,搭配多段铰接式机械臂结构,既可以完成基础的平面移动动作,也能通过臂段的姿态调整实现越障、小型物件推移的功能。
从结构组成来看,行走主体部分采用双列同步带轮布局,上下各布置三个带轮支撑履带环,带轮的轮齿参数完全匹配同步带的齿距,保证履带运转过程中不会出现跳齿、滑脱的问题,履带本身选用齿形同步带结构,相比普通橡胶履带,它的传动精度更高,运转阻力更小,不需要额外做张紧的复杂调节,只要控制带轮的中心距公差在±0.1mm范围内,就能保证长时间运转的稳定性。主体的机架部分做了中空轻量化设计,既可以预留空间加装小型控制板、电池等电控元件,也能降低整体结构的自重,减少行走过程中的动力损耗。
搭配的多段铰接臂采用轴孔配合的铰接结构,每一段臂体之间都通过圆柱销做转动连接,臂体的截面做了等强度设计,靠近铰接点的位置做了局部加厚,避免臂段在承受侧向力的时候出现断裂变形,臂体末端做了平口推铲结构,不需要额外加装执行器,就可以完成桌面小型物件的推移、归置动作。整个臂体的转动自由度做了合理限制,每段臂的转动角度控制在0-120度范围内,避免臂体转动过度出现和履带主体的运动干涉,在实际装配的时候,只需要在铰接位置加装小型阻尼垫片,就能让臂体停在任意调整好的姿态,不需要额外增加锁止结构。
从实际应用场景来看,这套结构除了作为创客DIY的趣味拼装载体之外,也可以作为小型巡检装置的移动底盘基础,只需要在主体机架上方加装传感器模块,就可以完成桌面级、狭小管道内的巡检作业,履带结构带来的接地比压更小,在不平整的桌面、铺有地毯的地面都能稳定行走,不会出现轮式结构容易卡滞的问题。如果做等比例放大,调整带轮和履带的材质强度,也可以作为小型教学演示机器人的移动本体,帮助学习者理解履带行走原理、多自由度铰接结构的运动逻辑。
在设计过程中,所有的铰接孔位都做了公差配合设计,孔的公差选用H7,铰接轴的公差选用h6,保证装配之后的转动间隙均匀,不会出现卡滞或者旷量过大的问题。履带部分的带轮安装轴都做了同轴度约束,同一侧的三个带轮安装基准面共面公差控制在0.05mm以内,避免履带运转的时候出现偏磨。整个结构的安装边界非常紧凑,主体履带部分的宽度控制在80mm以内,加上完全展开的机械臂整体长度不超过220mm,不需要太大的安装空间,不管是桌面摆放还是作为小型装置的内嵌结构都非常合适。
结构的细节处理上,所有的棱边都做了R1的圆角过渡,避免拼装或者使用过程中出现锐边划伤的问题,臂体和履带主体之间预留了2mm的安全间隙,哪怕臂体调整到极限角度,也不会和运转的履带发生摩擦。带轮的中心孔都做了标准的D型孔设计,可以直接适配市面上常用的微型直流电机轴,不需要额外做联轴器转接,降低装配的复杂度。如果需要调整行走速度,只需要更换不同直径的主动带轮,就能在不更换电机的情况下实现传动比的调整,适配不同的使用场景需求。
从结构强度的角度考量,整个主体结构如果采用常规的PLA材质3D打印,壁厚设置为2mm,就可以承受不超过500g的上部搭载重量,完全满足小型创客项目、教学演示的载荷需求,如果需要更大的承载能力,只需要将履带轮、铰接轴的材质更换为尼龙或者铝合金,就可以将承载能力提升到2kg以上,适配更多的拓展使用场景。整个结构没有复杂的曲面造型,所有的特征都是常规的拉伸、切除特征,不管是3D打印制作还是采用机加工方式做小批量生产,加工难度都非常低,不需要特殊的工装夹具就能完成生产制作。
- 全部评论(0)
- 模板大小: 1.56 MB
- 售价:5金币
- 下载次数: 14
- 系统要求: STL
- 软件分类: 通用机械零部件
