卡扣式无线电视屏蔽防护外罩结构

在嵌入式视觉采集与无线图传模块的现场部署场景中，核心板卡的防护结构一直是容易被忽略的设计细节——尤其是集成了无线电视信号接收功能的OpenMV Cam类板卡，在工业现场、户外临时布点、教学实验台架等环境下使用时，裸露的板卡边缘容易被线缆拉扯、金属碎屑飞溅损伤，板载的射频接插件也容易因误碰出现松脱，直接影响信号传输稳定性。这款防护外罩的设计完全围绕这类板卡的实际安装痛点展开，没有做多余的装饰性结构，所有造型特征都服务于功能实现。

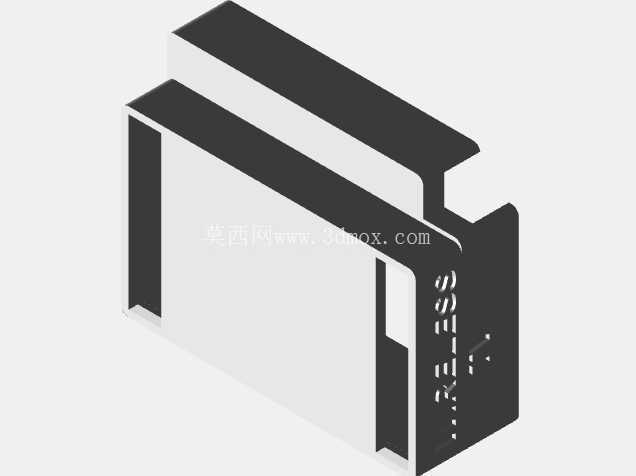

从结构设计逻辑来看，这款外罩采用全包裹式的卡扣安装方案，没有设计额外的螺丝孔位，完全依靠罩体侧壁的弹性卡扣与板卡边缘的定位槽实现紧配，安装时不需要额外工具，对准板卡边缘均匀施压即可听到卡扣到位的脆响，整个安装过程不超过10秒，非常适合批量部署时的快速装配。罩体侧壁预留了与板卡接口完全对位的避让槽，板卡两侧的排针接口在罩体安装后完全外露，不会影响杜邦线、外接传感器的插接操作，顶部的射频接头位置专门做了局部加高的避让凸台，凸台边缘做了R0.8的圆角过渡，既不会干涉SMA接头的拧转操作，也能在接头受到侧向碰撞时先接触罩体凸台，避免接头根部的焊盘受外力脱落。

在安装边界的考量上，这款外罩的内壁与板卡表面预留了0.3mm的均匀间隙，不会剐蹭板卡表面的贴片元件，罩体整体壁厚控制在1.8mm，采用常规ABS或PLA材料3D打印即可满足结构强度要求，不需要做额外的加强筋设计，就能承受日常搬运、插拔线缆时的常规外力。需要注意的是，这款外罩属于非快拆设计，卡扣的扣合量设计为0.5mm，安装到位后如果需要拆卸，不能使用一字螺丝刀等尖锐金属工具硬撬，否则很容易刮伤板卡表面的阻焊层，甚至碰掉周边的贴片元件，正确的拆卸方式是使用塑料撬棒从卡扣预留的拆卸缺口处缓慢施力，逐个脱开卡扣后再取下罩体；如果是长期固定部署不需要拆卸的场景，安装到位后卡扣的自然锁紧力完全可以满足日常使用的固定需求，不需要额外点胶固定。

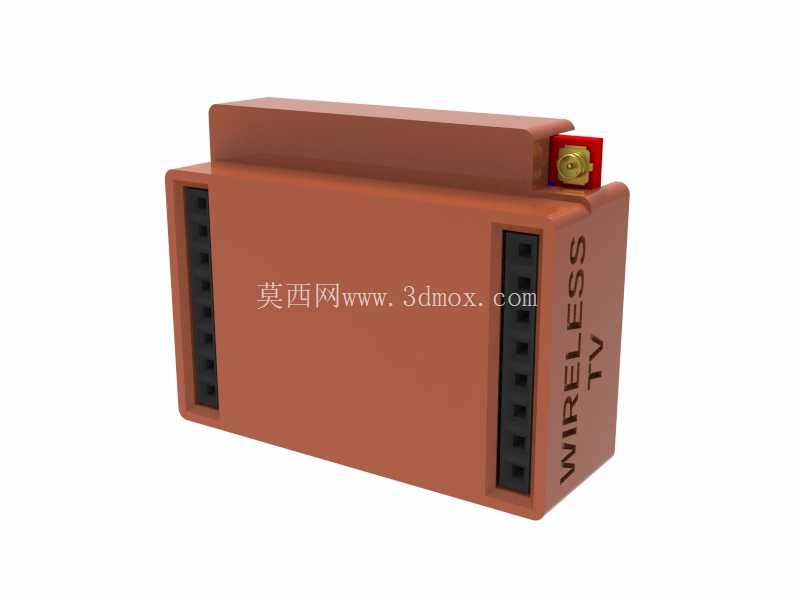

从实际使用场景的适配性来看，这款外罩的侧面做了竖向的防滑纹理，既可以在插拔板卡时增加手指与罩体的摩擦力，也能在多块板卡并排摆放时增加罩体之间的摩擦力，避免堆叠时滑落。罩体顶部的平面预留了足够的标签粘贴区域，可以直接粘贴设备编号、通信频段等标识标签，不需要额外做标签支架。射频接头旁边的红色定位块是专门设计的接头防转结构，当SMA接头拧到位后，接头的六角平面刚好与红色定位块贴合，即使受到外力拉扯线缆，接头也不会跟着转动，有效保护了接头与板卡连接的焊盘。

很多同类防护结构在设计时容易走入两个极端：要么预留间隙过大，罩体松垮容易脱落，要么间隙过小，安装时需要用力挤压，很容易压坏板卡上的贴片元件。这款外罩在设计时专门针对3D打印的成型公差做了补偿，常规FDM打印机打印时的0.2mm层厚、0.4mm喷嘴参数下，打印完成的罩体不需要做额外的打磨处理就能顺利安装，卡扣的弹性刚好能抵消打印过程中产生的尺寸误差，不会出现过松或过紧的问题。对于需要在多粉尘、多金属碎屑的车间环境下使用的场景，这款外罩还能阻挡大部分飘落的碎屑落在板卡表面，减少板卡短路的风险，虽然没有做密封设计，但日常工业环境下的防护能力已经完全够用，毕竟这类无线图传板卡本身也不是为高密封等级的恶劣环境设计的，过度增加密封结构反而会影响板卡的散热，增加不必要的结构重量。

在结构细节的处理上，罩体所有的外露边缘都做了R0.5的圆角处理，没有尖锐的棱角，安装和拆卸时不会划伤操作人员的手指，也不会刮伤相邻的线缆外皮。罩体内部的卡扣位置专门做了斜角导向，安装时即使没有完全对准，也能顺着导向斜角滑入到位，降低了安装时的对准难度，即使是没有装配经验的操作人员，也能快速完成安装。
