OpenMV Cam顶部伺服屏蔽罩卡扣盖板

这款盖板是针对OpenMV Cam视觉模块配套的Servo Shield V2扩展板设计的顶部防护结构，主要应用在嵌入式视觉开发、小型机器人舵机控制、桌面级智能设备搭建场景中，很多做机器视觉教学实验、小型循迹机器人开发、桌面机械臂舵机联动控制的从业者，都会给扩展板加装这类盖板，避免调试过程中排线剐蹭、金属碎屑掉落到排针间隙造成短路，也能防止日常挪动设备时误碰扩展板上的贴片元件造成引脚脱焊。

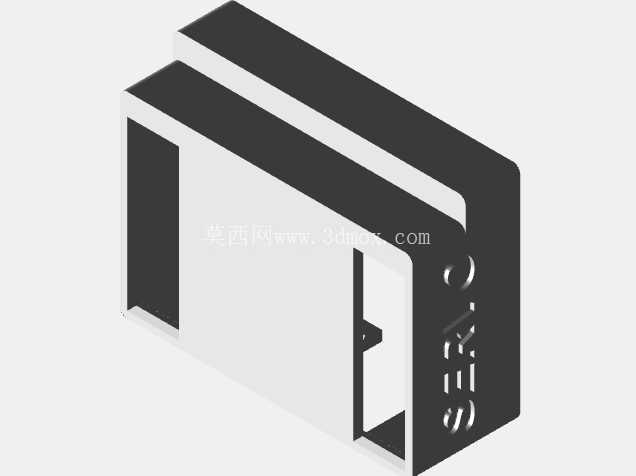

从结构设计来看，这款盖板采用全周卡扣式锁紧方案，没有额外设计螺丝孔位，完全依靠盖板侧壁内侧的卡扣凸台与扩展板PCB边缘的卡槽配合实现固定，安装时对准扩展板上的排针位置垂直下压，听到卡扣卡入的脆响即可完成装配，锁紧后盖板与扩展板表面贴合间隙控制在0.2mm以内，不会出现晃动松脱的情况。之所以放弃螺丝固定方案，是因为这类小型扩展板的PCB厚度通常只有1.6mm，额外加工螺丝孔会占用板上布线空间，而且螺丝柱过高会影响上方舵机接线的插拔操作，卡扣式设计不需要额外紧固件，装配效率更高，也不会出现螺丝松动掉落到电路板上造成短路的隐患。

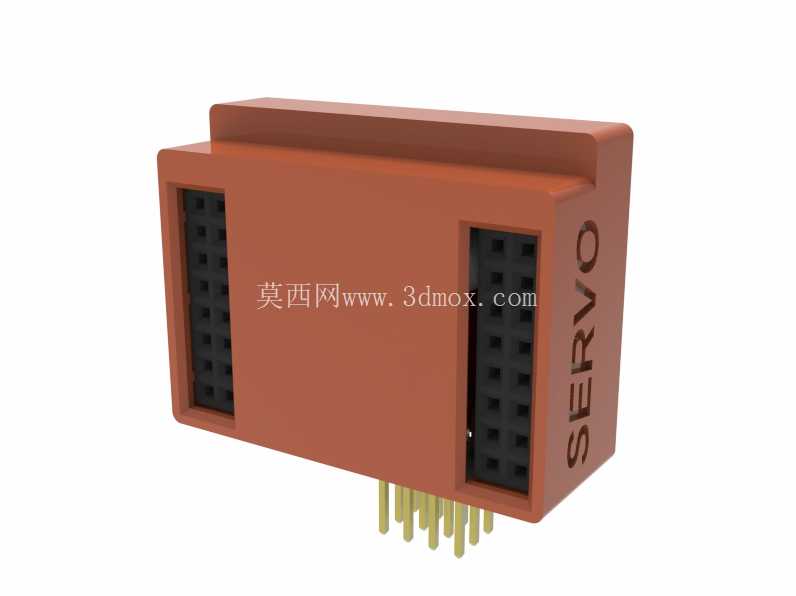

盖板上预留了两个双排排母的避让窗口，窗口尺寸与扩展板上的2x8Pin舵机接口排母完全匹配，安装后排母顶端高出盖板表面1.2mm，既不会影响舵机杜邦线的插拔操作，也能对排母根部的焊盘形成防护，避免插拔接线时用力过猛掰歪排母、扯掉焊盘。盖板侧面印有SERVO标识的凹槽，装配后标识正对扩展板的舵机接口侧，调试时可以快速识别接口方向，不用反复翻看扩展板上的丝印标识，减少接线错误的概率。盖板底部对应扩展板的插针位置做了全区域避空，避空深度为3mm，不会碰到扩展板上的贴片电容、电阻等低矮元件，盖板下边缘与PCB上最高的贴片元件之间保留了0.8mm的安全间隙，避免安装时压坏元件。

在实际使用场景中，很多开发者会把OpenMV Cam和舵机扩展板叠装在机器人底盘的上层支架上，设备移动过程中很容易被周围的线材、结构件剐蹭到扩展板的元件，这款盖板的侧壁高度刚好覆盖整个扩展板的元件区域，能承受一定的侧向冲击力，即使碰到周围的结构件，力量也会通过盖板传递到PCB的固定孔位，不会直接作用在脆弱的贴片元件上。需要拆卸盖板的时候，要使用塑料撬棒从盖板两侧的卡扣缝隙处慢慢撬动，不能用一字螺丝刀直接硬撬，金属螺丝刀很容易划伤PCB上的走线，也容易把卡扣掰断，这点在结构设计时已经做了考量，卡扣的拆卸变形量控制在1.2mm，只要用塑料工具均匀施力就能顺利拆下，不会损坏扩展板。

需要注意的是，部分批次的Servo Shield V2扩展板存在版本差异，隐藏式版本的板上元件高度比常规版本高0.5mm，安装这款盖板后卡扣的卡入量会比常规版本深0.3mm，拆卸难度会有所提升，如果是长期固定使用不需要频繁拆卸扩展板的场景，安装后可以形成更可靠的防护效果，如果需要频繁拆下扩展板调试，则要谨慎安装，避免拆卸时损伤电路板。盖板的顶部平面做了0.3mm的加厚处理，日常可以在上面粘贴标签、固定小型的接线端子，不会因为轻微的按压造成盖板凹陷变形。整个盖板的壁厚均匀控制在2mm，采用FDM3D打印时不会出现壁厚不均导致的翘曲变形，打印时不需要额外添加支撑，排母窗口的位置因为是垂直贯通结构，打印时悬垂长度小于1mm，直接打印就能获得光滑的边缘，不需要后续打磨处理。

从安装边界来看，这款盖板安装后不会超出扩展板的原有外轮廓尺寸，整个组件叠装在OpenMV Cam上之后，总高度只增加2mm，不会影响原有镜头的调焦操作，也不会遮挡镜头的视场角，侧边的排针接口完全外露，不会影响和OpenMV Cam主板的插接。盖板底部的插针避让槽做了倒角处理，安装时即使有轻微的位置偏差，倒角也能引导盖板顺利卡入到位，不需要反复对准位置，降低了装配难度。
